EXAME DE ÉPOCA NORMAL
dia 12 de fevereiro, até às 16:00
enunciado
Entrega de todos os exercícios elaborados ao longo do presente semestre letivo de 2020-2021
regras de submissão
Entregue os TODOS OS EXERCÍCIO (01 a 15) CORRIGIDOS E MELHORADOS electronicamente através de email para a conta januario.mgg2020@gmail.com, através do serviço WESENDIT.COM ou WETRANSFER, de modo a que os mesmos sejam recepcionados até às 16:00 do dia 12 de fevereiro
O email deverá conter os ficheiros abaixo descritos:
• o ficheiro com o Portfolio, em formato PDF
• os ficheiros com os exercício em RHINO, em formato 3DM
• os ficheiros com os códigos em GRASSHOPPER, em formato GH
• os ficheiros com as imagens dos códigos em GRASSHOPPER, em formato PNG
exercícios a submeter
ficheiros a submeter
PORTFOLIOEXAMENORMAL
capa
índice
identificação
contracapa
PORTFOLIOEXAMENORMAL-númeromecanográfico-nomedoaluno.PDF
neste portfolio inclua TODOS OS EXERCÍCIOS!
FOTO
FOTO-númeromecanográfico-nomedoaluno.PDF
O ficheiro da FOTOGRAFIA deverá ser a preto e branco (escala de cinzentos) em formato JPG e com uma dimensão de 2000 x 2000 pixels. O fundo deverá ser claro e neutro.
Letras maiúsculas e sem espaços.
EXERCÍCIO 01
exercícios a submeter
ficheiros a submeter
Construção de Superfícies complexas a partir da Morfogénese de Cefalópodes

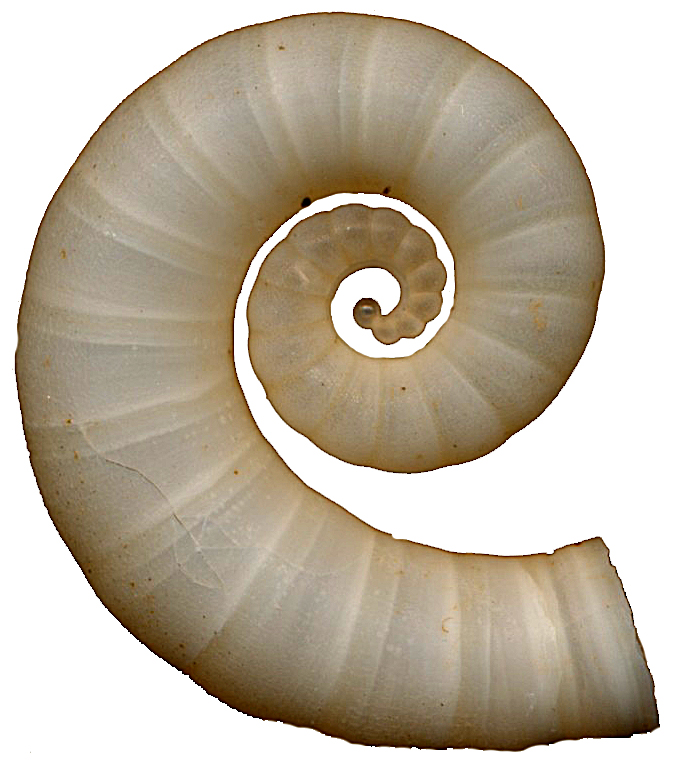

EX01.1 Morfogénese: Spirula

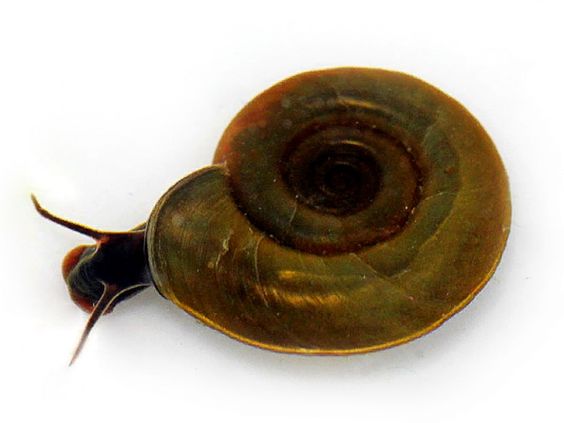

EX01.2 Morfogénese: Planorbis
EX01.3 Morfogénese: Nautilus
EX01-numeromecanografico-NOMEDOALUNO.3DM
neste exercício deverá apresentar uma sequência entre 6-18 imagens (1 a 3 páginas) correspondentes aos principais passos na elaboração de cada sub-exercício.
EXERCÍCIO 02
exercícios a submeter
ficheiros a submeter
Construção de Superfícies complexas a partir da Morfogénese de Gastrópodes

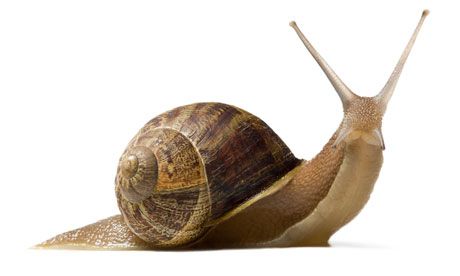

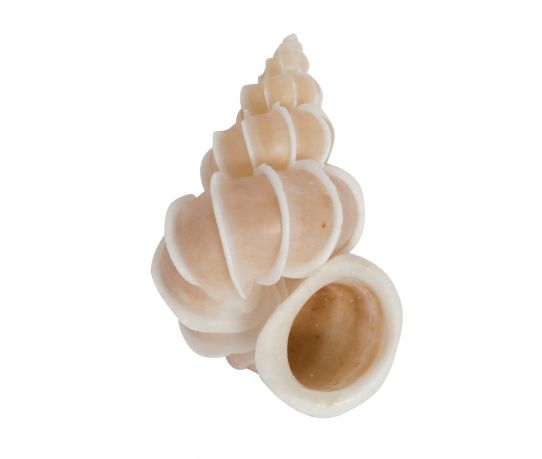

EX02.1 Morfogénese: Caracol
EX02.2 Morfogénese: Caramujo

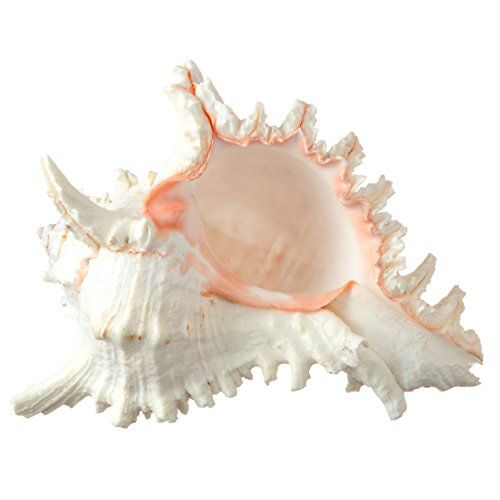

EX02.3 Morfogénese: Búzio
EX02-numeromecanografico-NOMEDOALUNO.3DM
neste exercício deverá apresentar uma sequência entre 6-18 imagens (1 a 3 páginas) correspondentes aos principais passos na elaboração de cada sub-exercício.
EXERCÍCIO 03
exercícios a submeter
ficheiros a submeter
Construção de Superfícies complexas a partir da Morfogénese de Bivalves
EX03.1 Morfogénese: Mexilhão
EX03.2 Morfogénese: Vieira
EX03.3 Morfogénese: Ostra
EX03-numeromecanografico-NOMEDOALUNO.3DM
neste exercício deverá apresentar uma sequência entre 6-18 imagens (1 a 3 páginas) correspondentes aos principais passos na elaboração de cada sub-exercício.
EXERCÍCIO 04
exercícios a submeter
ficheiros a submeter
Construção paramétrica de um "Bungalow"
EX04 Bungalow paramétrico
EX04-numeromecanografico-NOMEDOALUNO.3DM
EX04-numeromecanografico-NOMEDOALUNO.GH
neste exercício deverá apresentar uma sequência entre 6-18 imagens (1 a 3 páginas) correspondentes aos principais passos na elaboração de cada sub-exercício.
EXERCÍCIO 05
exercícios a submeter
ficheiros a submeter
Construção paramétrica de um "Bungalow"
EX05 Abrigo paramétrico
EX05-numeromecanografico-NOMEDOALUNO.3DM
EX05-numeromecanografico-NOMEDOALUNO.GH
neste exercício deverá apresentar uma sequência entre 6-18 imagens (1 a 3 páginas) correspondentes aos principais passos na elaboração de cada sub-exercício.
EXERCÍCIO 06
exercícios a submeter
ficheiros a submeter
Construção de uma casa paramétrica inserindo os elementos: porta, janela e chaminé

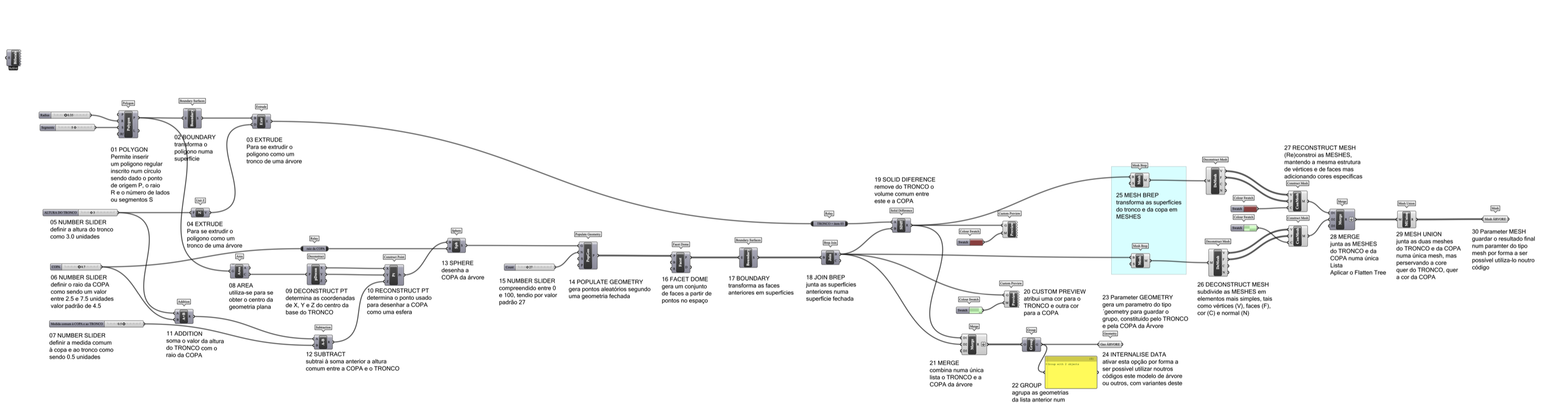

EX06 Casa paramétrica
EX06-numeromecanografico-NOMEDOALUNO.3DM
EX06-numeromecanografico-NOMEDOALUNO.GH

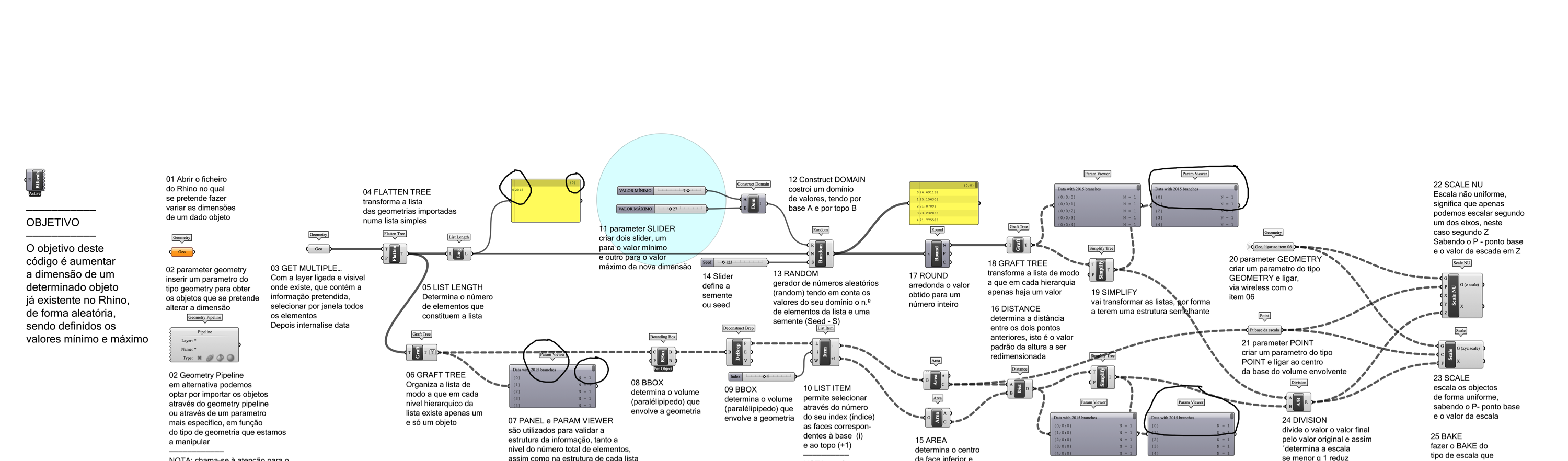

neste exercício deverá apresentar o código (legível) e uma sequência de imagens correspondentes aos principais passos na elaboração do código em Grasshopper
EXERCÍCIO 07
exercícios a submeter
ficheiros a submeter

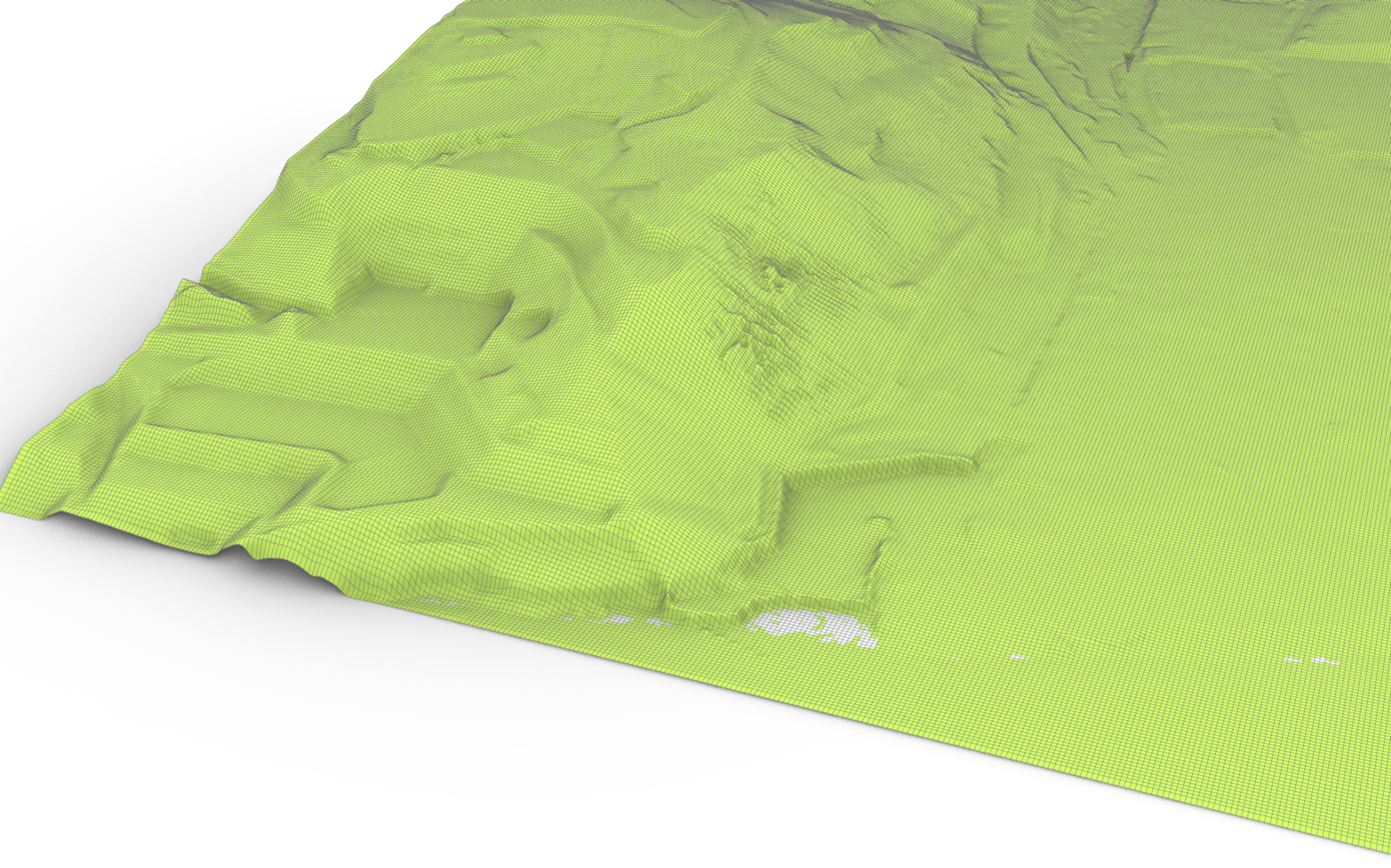

Construção de um terreno paramétrico a partir de desenhos altimétricos em formato DWG

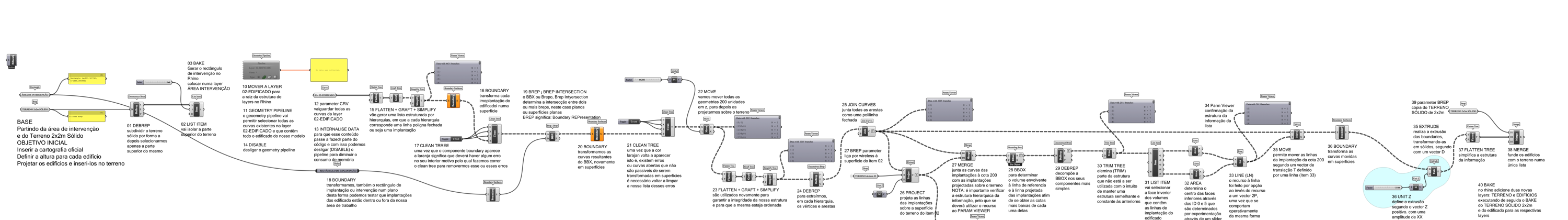

EX07 Terreno paramétrico
O ficheiro Rhino, deverá apenas incluir os modelos dos terrenos

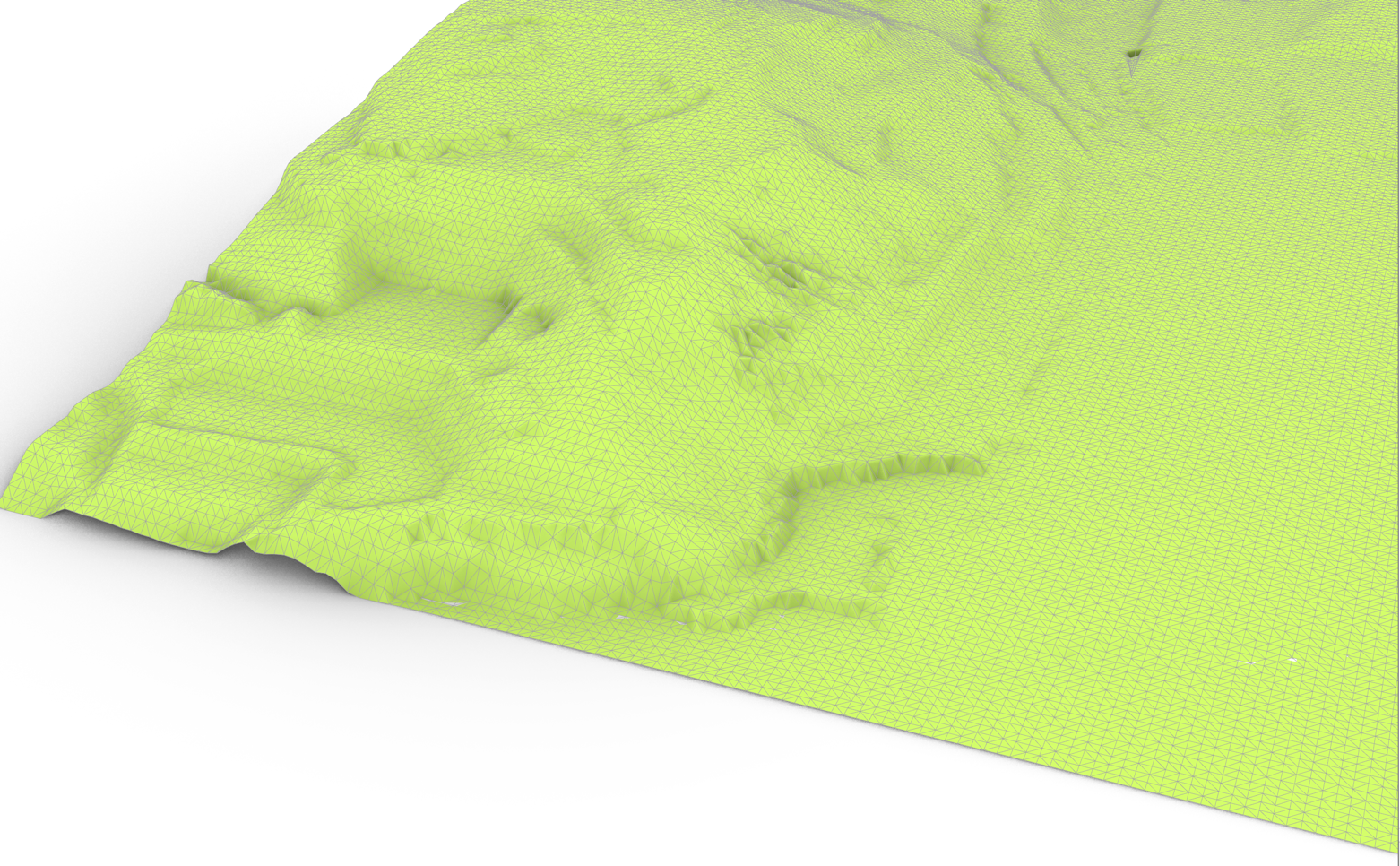

LAYER A - Terreno Implantação Mesh
LAYER B - Terreno Brep X
LAYER C - Terreno Brep Y

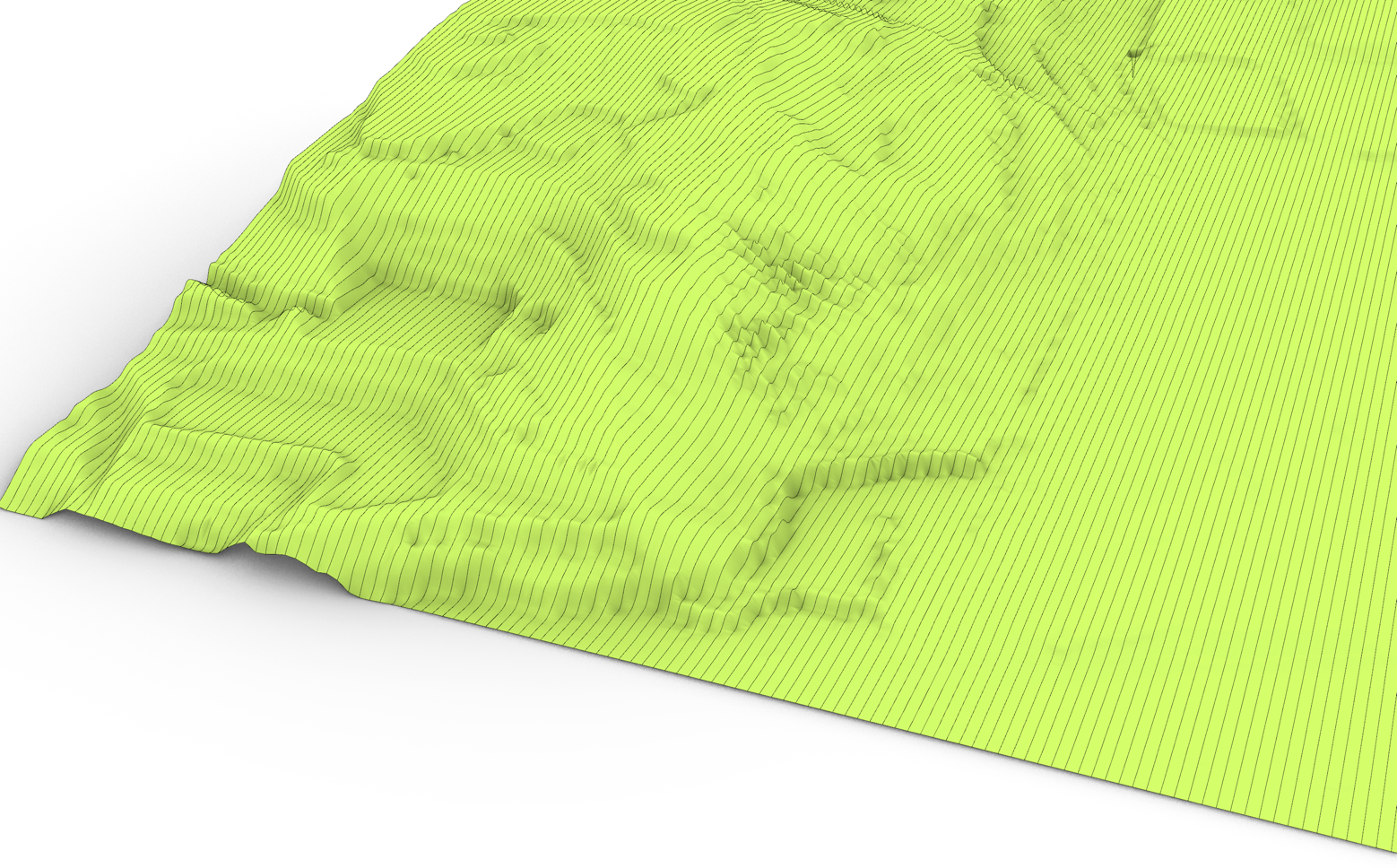

LAYER D - Terreno Malha 5x5m

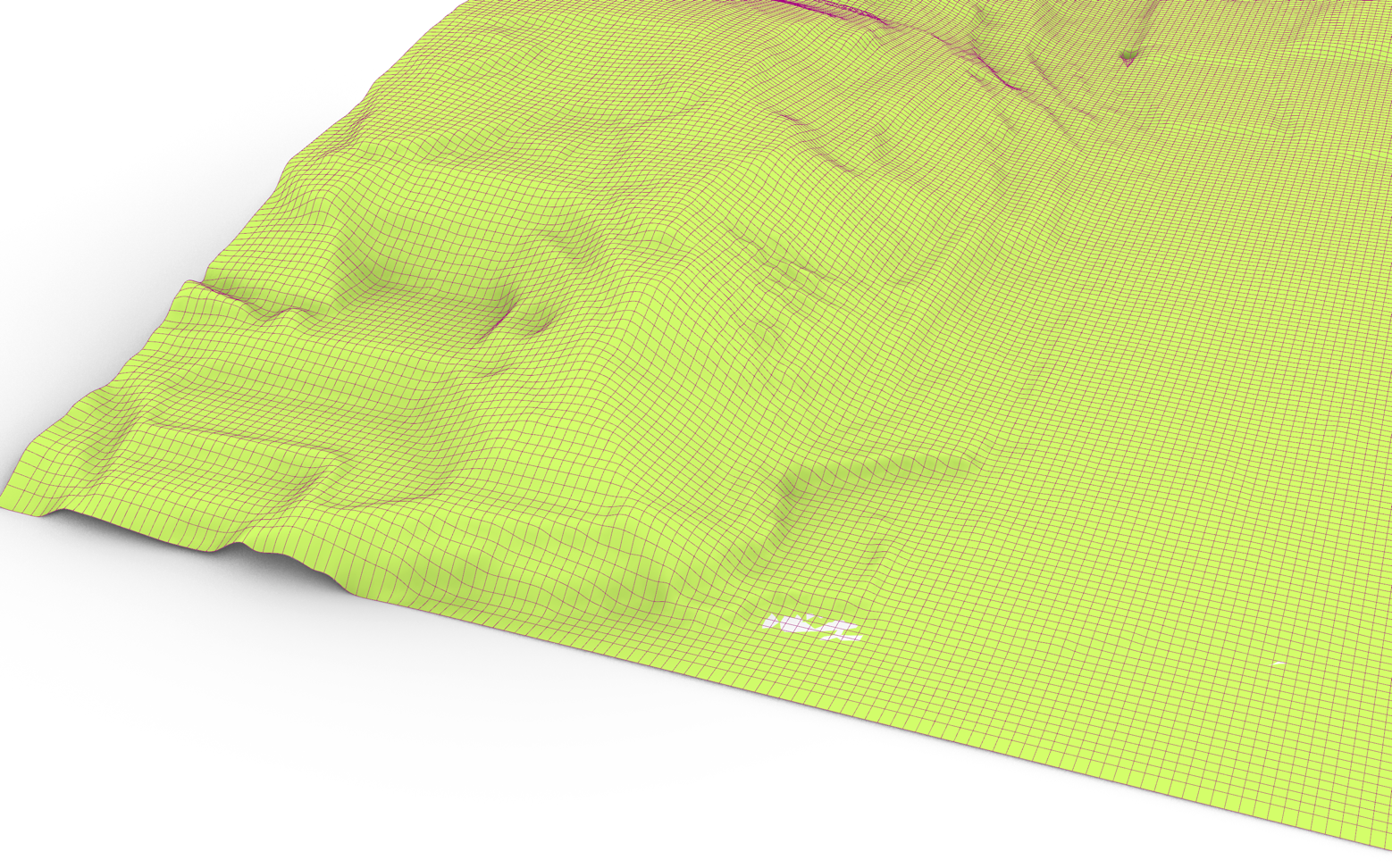

LAYER E - Terreno Malha 2x2m
EX07-numeromecanografico-NOMEDOALUNO.3DM
EX07-numeromecanografico-NOMEDOALUNO.GH
neste exercício deverá apresentar o código (legível) e uma sequência de imagens correspondentes aos principais passos na elaboração do código em Grasshopper

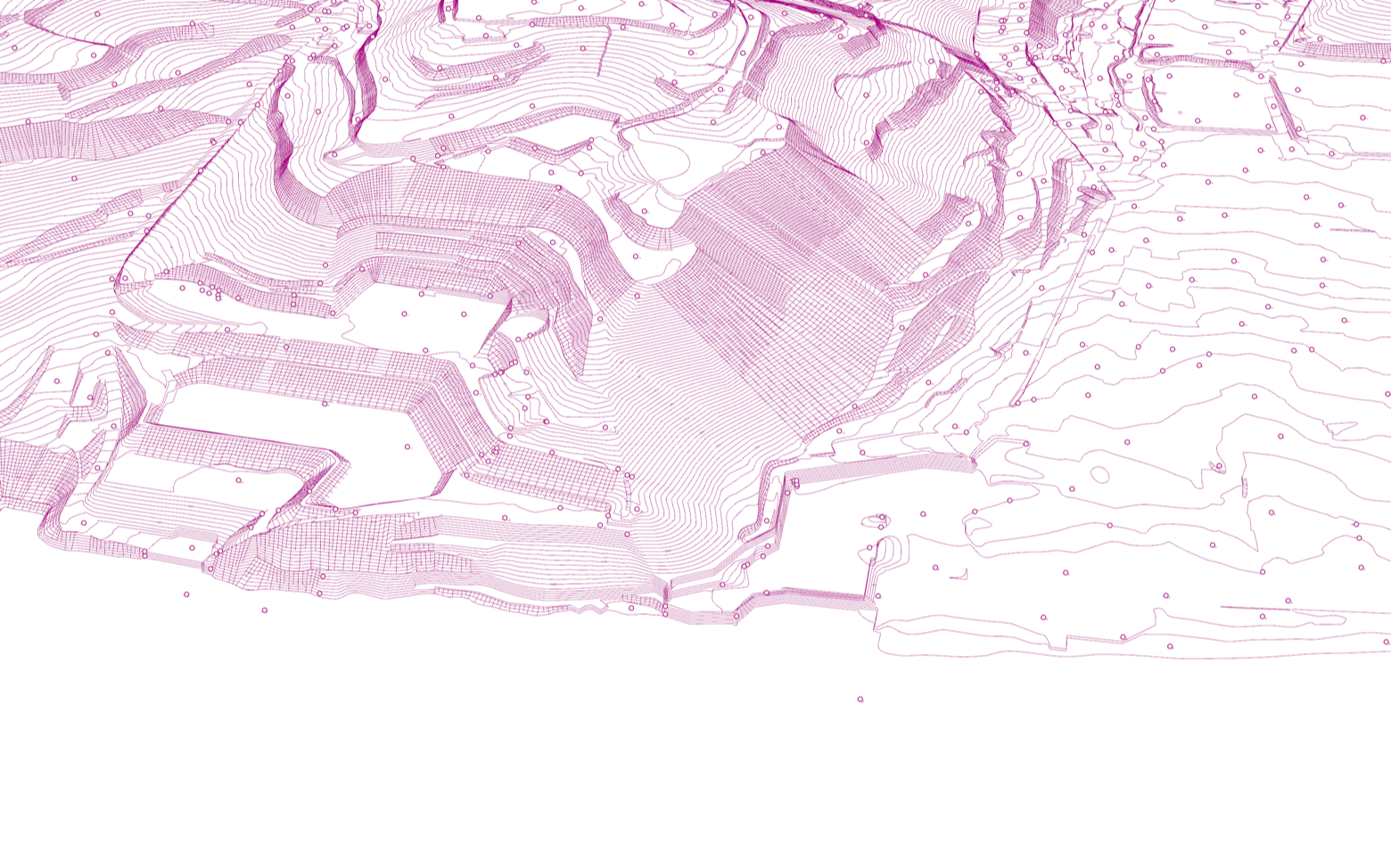

LAYER I - Terreno Curvas de nível e Pontos altimétricos
LAYER B - Terreno Brep X
LAYER D - Terreno Malha 5x5m
LAYER A - Terreno Implantação Mesh
LAYER C - Terreno Brep Y
LAYER E - Terreno Malha 2x2m
EXERCÍCIO 08
EX08 MESH to CONTOUR
Construção de curvas de nivel a partir de um terreno em Mesh
EX08-numeromecanografico-NOMEDOALUNO.3DM
EX08-numeromecanografico-NOMEDOALUNO.GH
EXERCÍCIO 09

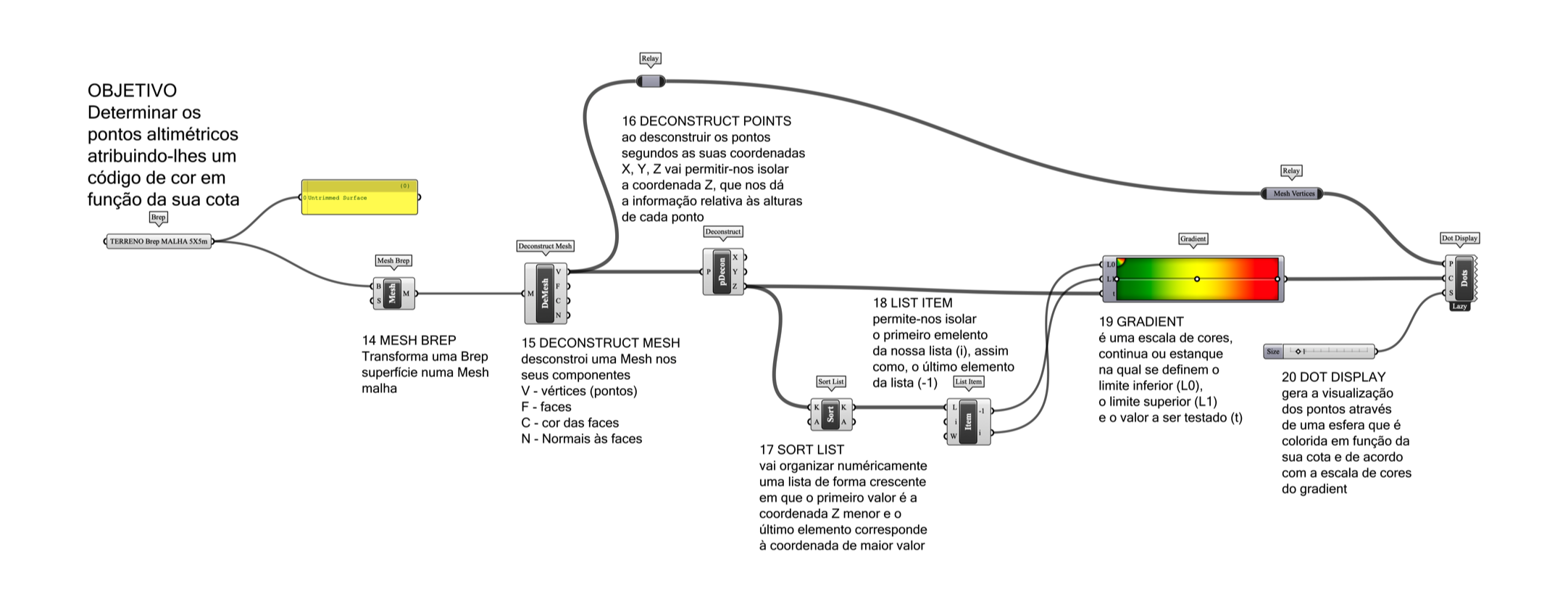

EX09 Pontos Altimétricos
Construção um modelo de pontos altimétricos a partir de um terreno em Mesh
EX09-numeromecanografico-NOMEDOALUNO.GH
EXERCÍCIO 10

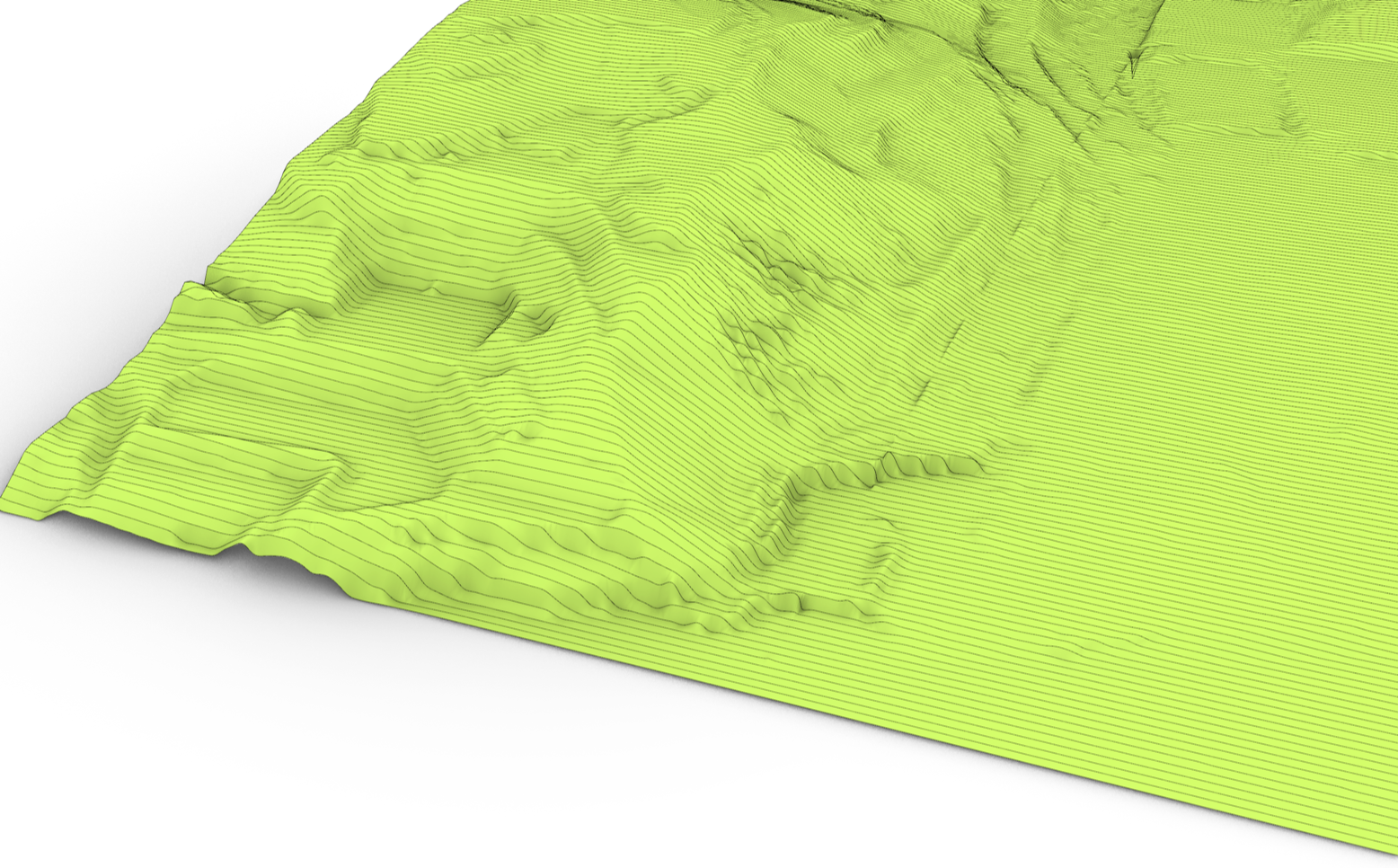

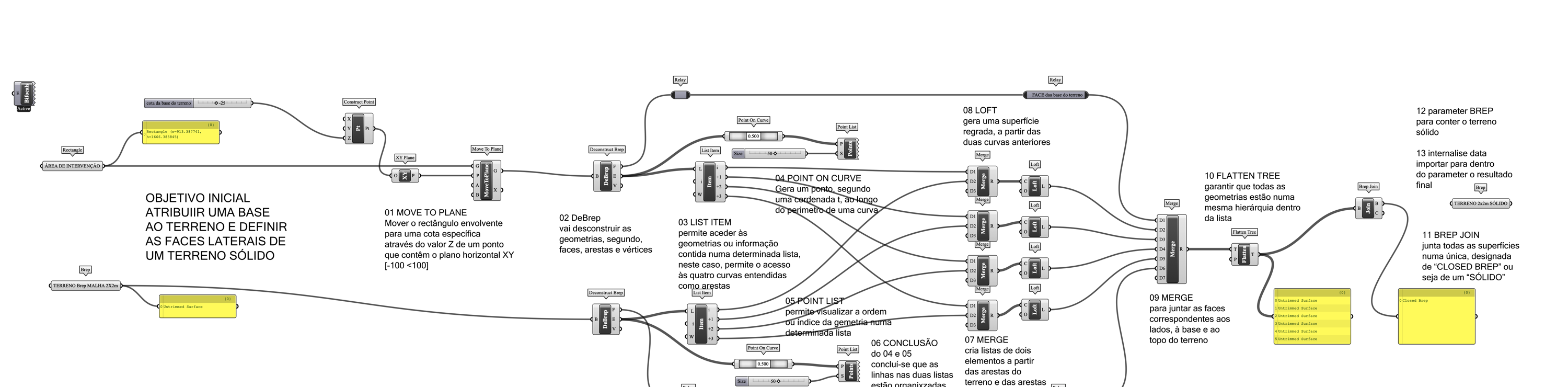

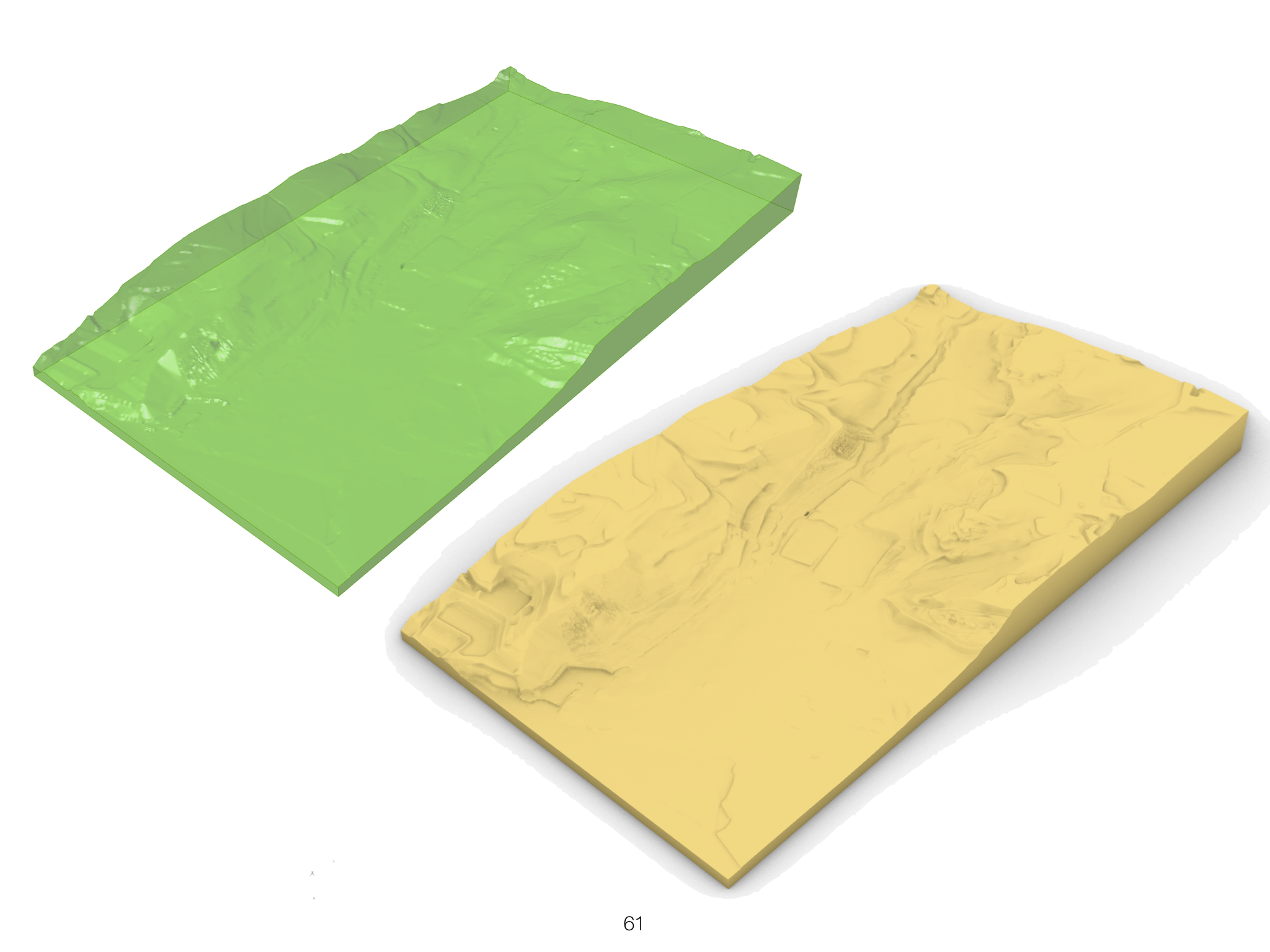

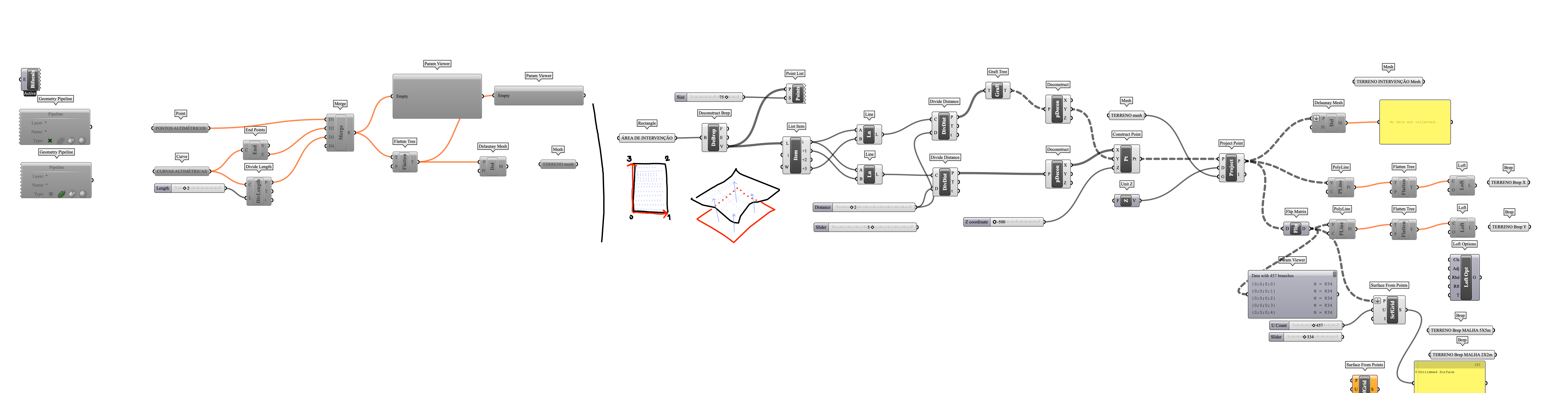

EX10 Terrain Surface (BREP) to Solid
Construção de um modelo sólido de terreno
EX010-numeromecanografico-NOMEDOALUNO.3DM
EX10-numeromecanografico-NOMEDOALUNO.GH
EXERCÍCIO 11

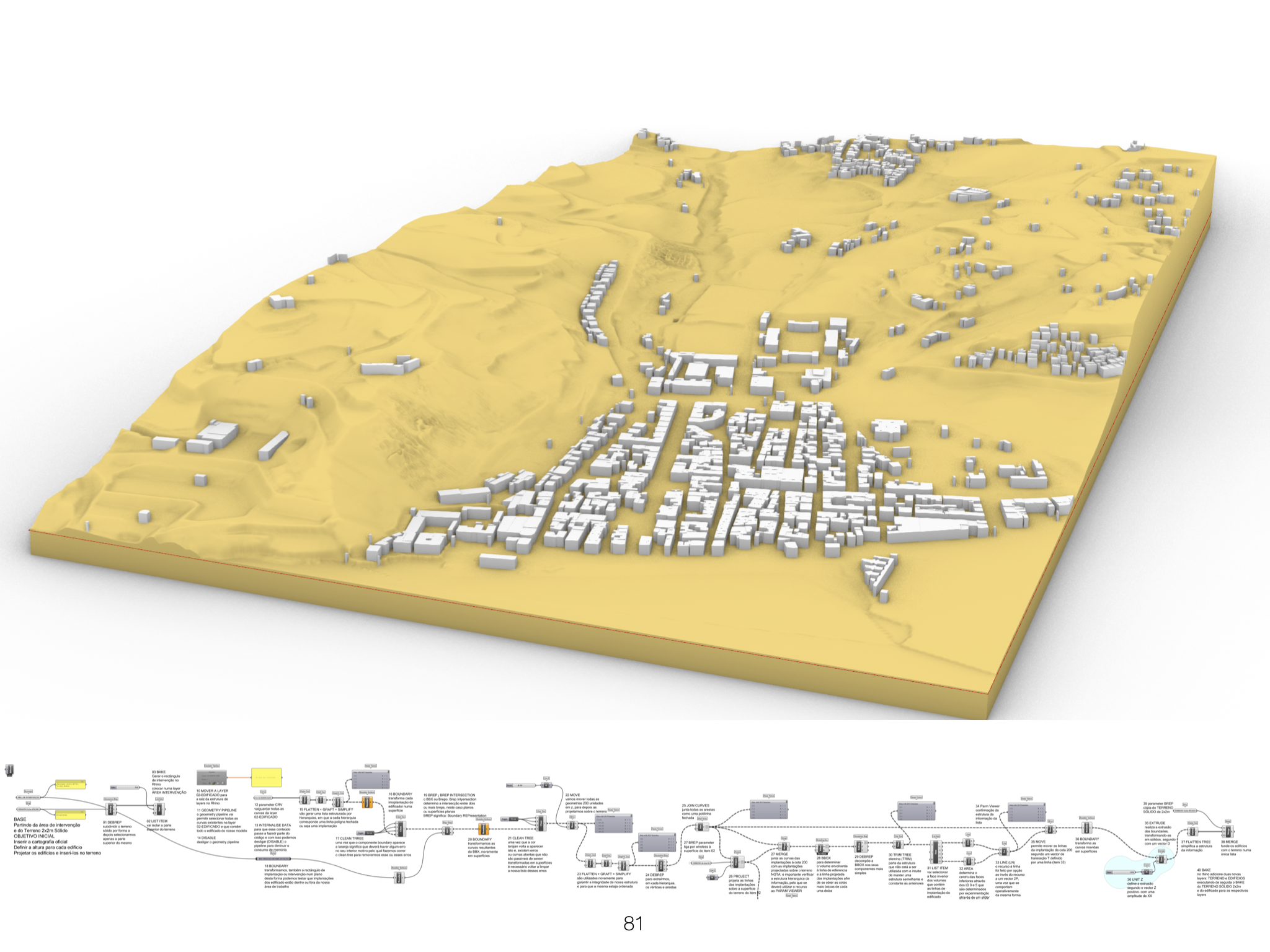

EX11 Terrain Insert Buildings
Construção de um modelo por forma a inserir no terreno os edifícios a partir da cartografia dada
EX11-numeromecanografico-NOMEDOALUNO.3DM
EX11-numeromecanografico-NOMEDOALUNO.GH
neste exercício deverá apresentar uma sequência de imagens orrespondentes aos principais passos na elaboração do exercício.
EXERCÍCIO 12
EX12 Builkding a Tree
Construção de um modelo paramétrico de uma árvore a partir do seu tronco e copa
EX12-numeromecanografico-NOMEDOALUNO.GH
neste exercício deverá apresentar uma sequência de imagens orrespondentes aos principais passos na elaboração do exercício.
EXERCÍCIO 13

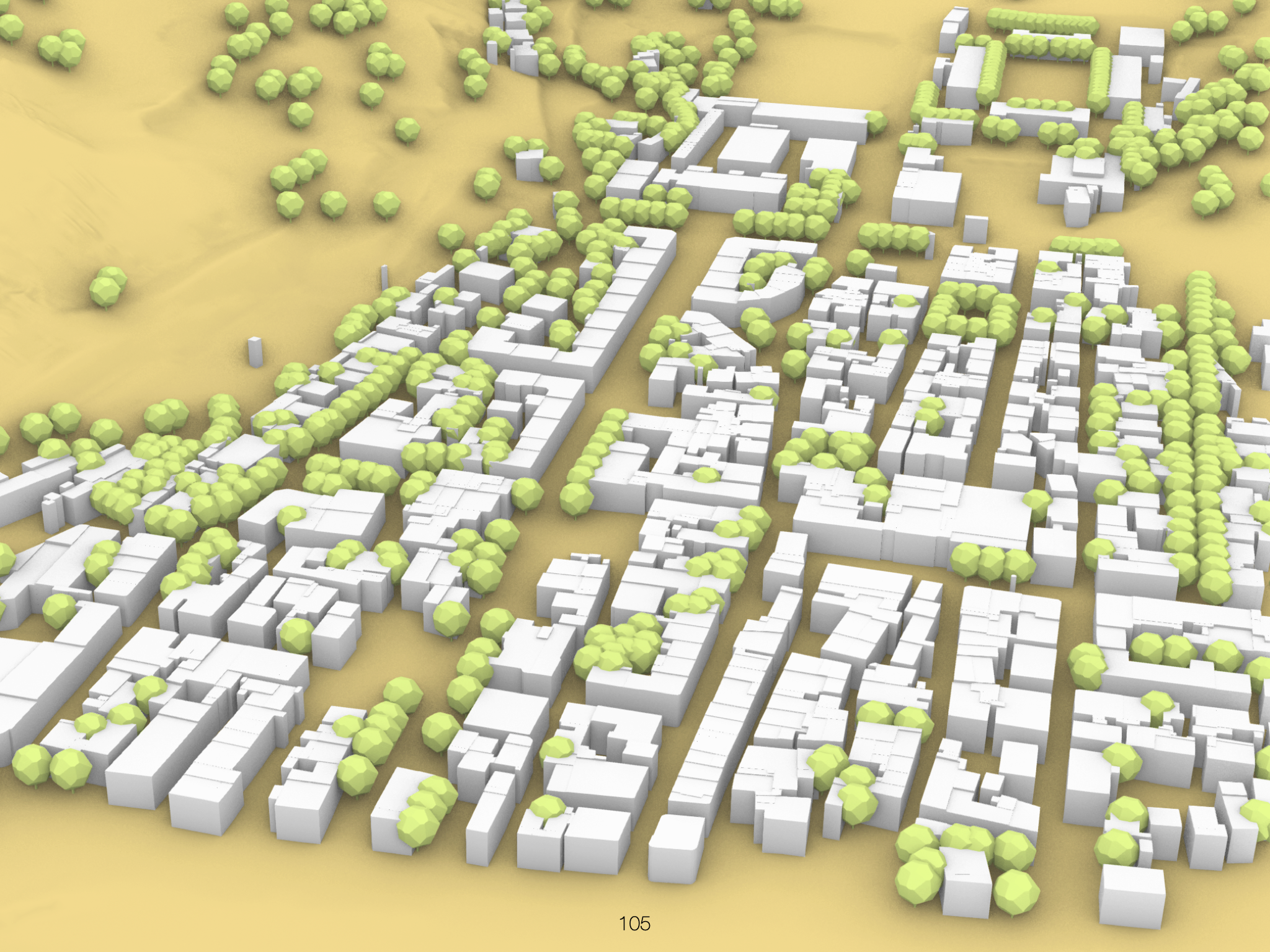

EX13 Terrain Insert Trees

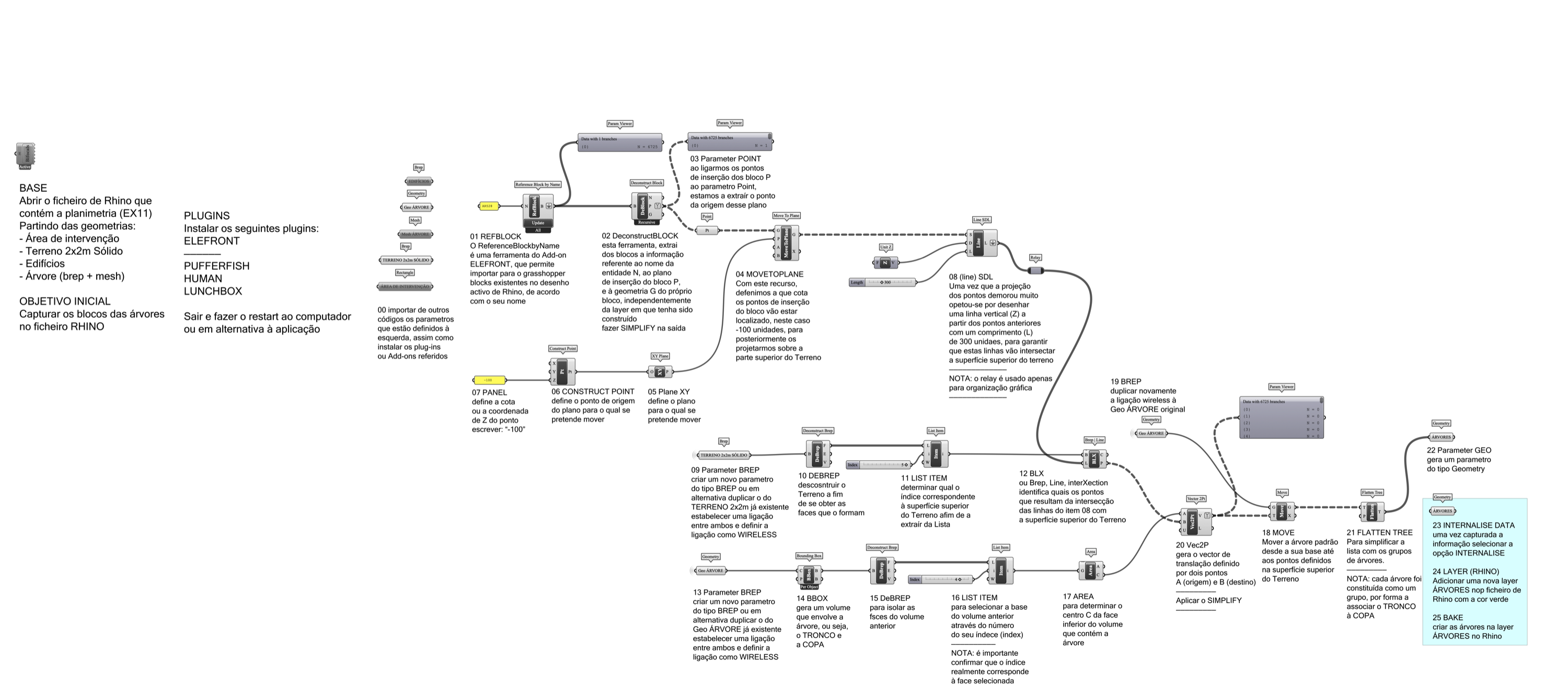

Construção de um modelo por forma a inserir no terreno a árvore definida no exercício anterior
EX13-numeromecanografico-NOMEDOALUNO.3DM
EX13-numeromecanografico-NOMEDOALUNO.GH
neste exercício deverá apresentar uma sequência de imagens orrespondentes aos principais passos na elaboração do exercício.
EXERCÍCIO 14
EX14 Random Object Heights
Construção de um modelo por forma alterar aleatóriamente a escala dos edifícios (entre 7 a 27 metros) e das árvores (entre 1 e 15 metros). Sabendo que no caso dos edifícios a escala é uma escala não uniforme (apenas segundo Z) e no caso das árvores é uma escala uniforme (igual valor aplicado aos três eixos)
EX14-numeromecanografico-NOMEDOALUNO.3DM
EX14-numeromecanografico-NOMEDOALUNO.GH
neste exercício deverá apresentar uma sequência de imagens orrespondentes aos principais passos na elaboração do exercício.
EXERCÍCIO 15

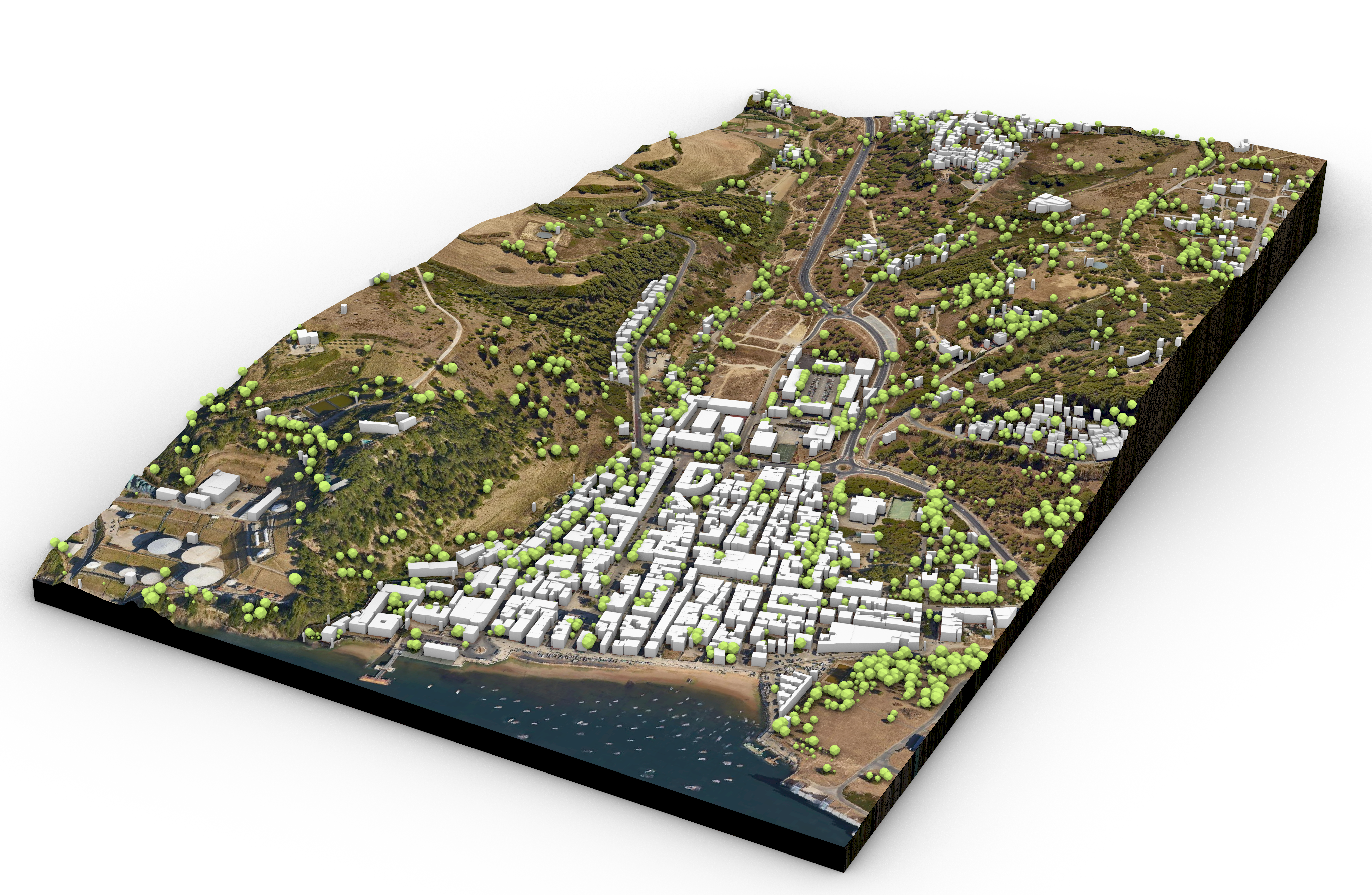

EX15 Applay Satellite to Terrain
Determine a imagem por satélite correspondente à área de intervenção, aplicando essa mesma imagem ao modelo em rhino
EX15-numeromecanografico-NOMEDOALUNO.3DM
neste exercício deverá apresentar uma sequência correspondentes aos principais passos na elaboração de cada sub-exercício.
NOTA: importante incluir as principais etapas na geração da imagem no QGIS e a sua aplicação ao terreno.
O não cumprimento das regras estabelecidas implicará penalizações na classificação dos exercícios.
Caso se verifique a partilha de parte ou da totalidade dos ficheiros dos exercício, os alunos em causa verão os respectivos exercícios anulados.
