• I - Crie um ficheiro template (dwt) com unidades, limites 120x80 m, desenhando os limites com linhas ou um rectangle, crie os layers necessários para o desenho de Pentágono, point style (Pstyle x, + ou outro que não), Lweight (espessura por defeito de 0.15) Grave como dwt com o nome teste1. Fica guardado no seu Autocad. Grave também como desenho “teste template.dwg”. numa pasta “Alinea_1”.

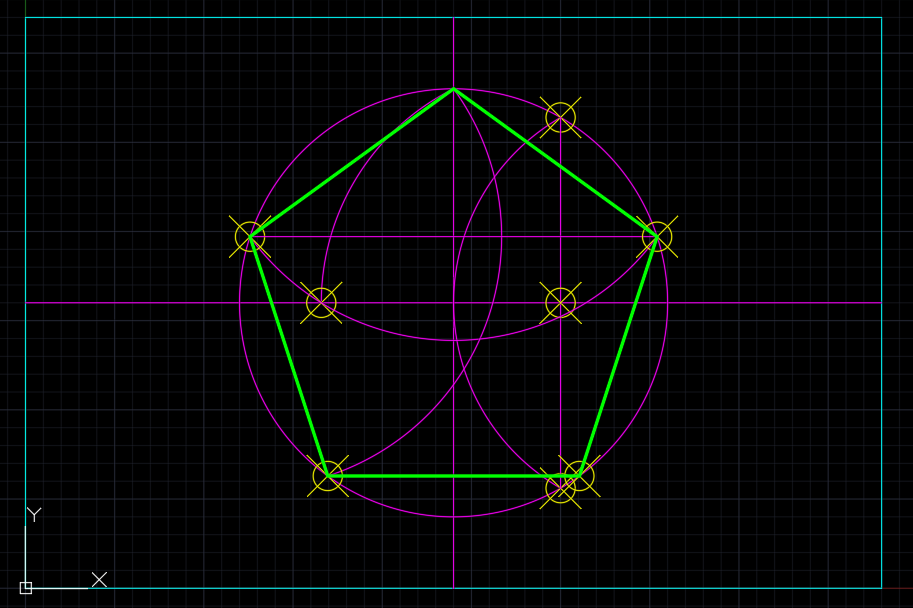

• II - Sobre o template criado desenhe um pentágono rigoroso com construção geométrica como se fosse a lápis (8º / 9º ano): 1 - Faça o desenho da construção do pentágono e coloque a figura do pentágono obtida com espessura maior, para se destacar. O pentágono deve estar inscrito numa circunferência de raio 30 m e centrado nos limites definidos (120x80 m). Salve o desenho como "Pentágono geométrico.dwg” na pasta “Alínea_2”

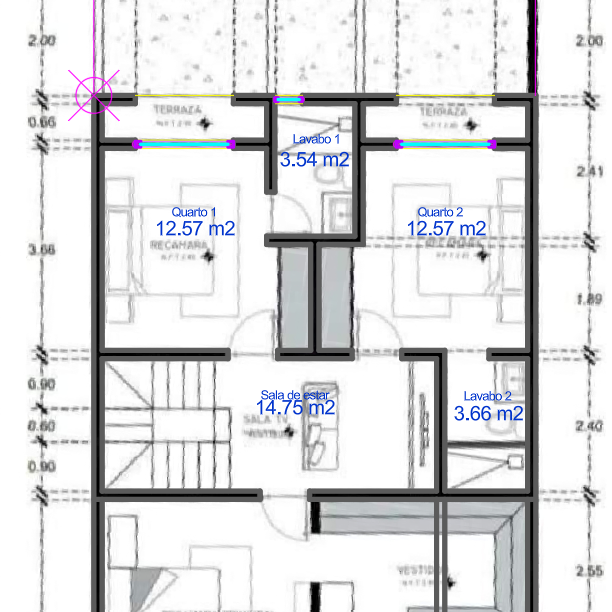

• III – Faça o desenho de uma planta com pelo menos 3 compartimentos à escolha a partir de uma das imagem dada (planta A) Inicie o desenho com o template dado, que já tem os layers necessários. Pretende-se o desenho de 2 compartimentos à sua escolha seja feito sobre a imagem da planta dada inserida no autocad, com escala e rotação corretas. Represente na planta:
• - Paredes em corte e em vista

• - Abertura de vãos e portas nas paredes
•  - Desenhar os vãos com secção caixilho de 5x5cm a 10x10cm e vidro (apenas uma linha) -

• Desenhe os Polylines que vão dar as áreas de cada compartimento no layer já criado para o efeito. -

• Escreva em cada compartimento a sua área em m2.


• Entrega: Crie uma pasta com o nome “Teste+Número_aluno+Turma+Nome” com esta mesma informação de identificação e ainda dentro dela as três pastas Alinea 1, 2 e 3. Crie um ficheiro word “Identificação” dentro da pasta, com a mesma informação sua que colocou no nome da pasta. Crie um ficheiro ZIP com todo o Teste (todas as pastas), com o nome “Teste+Número_aluno+Turma+Nome”. Coloque esse ficheiro zip do teste na Cloud de entrega Coloque esse ficheiro ZIP do Teste, ainda hoje, no seu site e crie um link para ele. Quando fizer o link envie um email com a sua identificação com o titulo “Teste+Número_aluno+Turma+Nome” para CFIGPT@GMAIL.COM, a dizer o endereço (URL) do vosso site de aluno da FA.
