Enunciado
Neste teste pretende-se que cada aluno concretize na aula as tarefas solicitadas nas alíneas seguintes,
em Autocad:
I - Crie um ficheiro template (dwt) com unidades, limites 120x80 m, desenhando os limites com linhas
ou um rectangle, crie os layers necessários para o desenho de Pentágono, point style (Pstyle x, + ou
outro que não), Lweight (espessura por defeito de 0.15)
Grave como dwt com o nome teste1. Fica guardado no seu Autocad. Grave também como desenho
“teste template.dwg”. numa pasta “Alinea_1”.

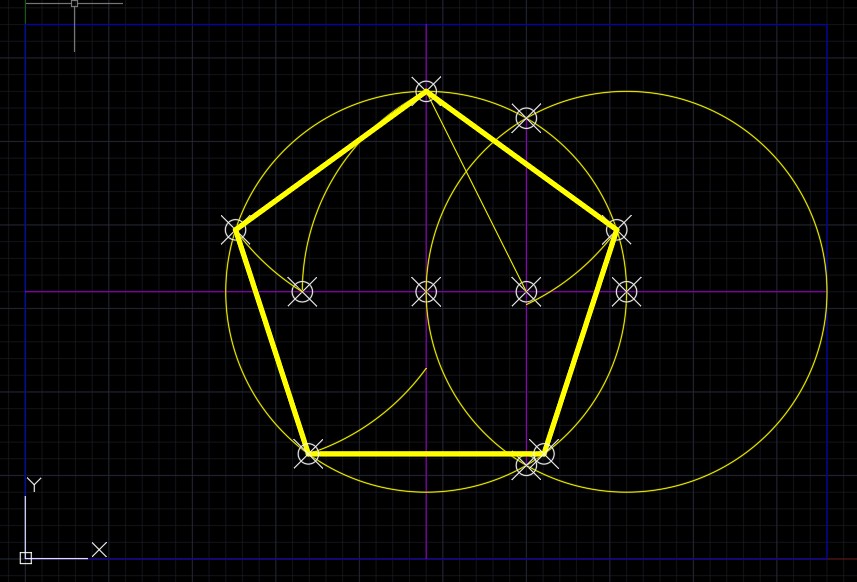

II - Sobre o template criado desenhe um pentágono rigoroso com construção geométrica como se
fosse a lápis (8º / 9º ano):
1 - Faça o desenho da construção do pentágono e coloque a figura do pentágono obtida com
espessura maior, para se destacar. O pentágono deve estar inscrito numa circunferência de raio 30
m e centrado nos limites definidos (120x80 m). Salve o desenho como "Pentágono geométrico.dwg”
na pasta “Alínea_2”
III – Faça o desenho de uma planta com pelo menos 3 compartimentos à escolha a partir de uma das
imagem dada (planta A) Inicie o desenho com o template dado, que já tem os layers necessários.
Pretende-se o desenho de 2 compartimentos à sua escolha seja feito sobre a imagem da planta dada
inserida no autocad, com escala e rotação corretas. Represente na planta:
- Paredes em corte e em vista
- Abertura de vãos e portas nas paredes
- Desenhar os vãos com secção caixilho de 5x5cm a 10x10cm e vidro (apenas uma linha)
- Desenhe os Polylines que vão dar as áreas de cada compartimento no layer já criado para o efeito.
- Escreva em cada compartimento a sua área em m2.
Coloque o desenho “Planta sobre imagem.dwg” na pasta “Alínea3”.
