Diário de Representação Digital

Diário Semanal

Semana 1

Aula sobre Internet e WWW (dia 9/09).

Comunicação por pacotes
Chamada de protocolos de aplicações básica: SMTP, FTP, TFTP, DNS, SNMP e BOOTP
Estrutura física Hardware

Switch de rede (liga a fibra ótica principal)
Antena Wi-Fi (problema: capacidade)
Cabos de fibra ótica (para maiores distâncias)

Comunicação Cliente/servidor ou Peer2Peer (P2P): emparelhar um aparelho com outro

Aula sobre HTML (dia 11/09).

Linguagem de "markup" para hipertexto
Ex: nome.extensão (a extensão irá garantir o tipo de software que vai abrir)
Tags: tudo tem de incluir < e >

"head": serve para o que vai fazer funcionar (interno/secreto)
"body": marcas de estruturas de documento
"p" : para parágrafos; terminar sempre com /p
"h1": define tamanhos de letra (o que está presente é o de maior tamannho)
"i" : para colocar o texto em itálico
"Iimg" : para inserir uma imagem. Atenção: é a única tag que não fecha
Cabos de fibra ótica (para maiores distâncias)

Curiosidades aprendidas nas aulas

Levantamento fotogramético: passar um modelo real para um computador em computador
Presença cabos marinhos de comunicação

Semana 2

Aula sobre como funcionar com o Visual Code Studio (dia 16/09)

Aprender como programar o "Index" e o "Estilo"
Tag: div id: "..." - serve para atribuir um papel específico
Aprender sobre como fazer o nosso próprio site

Aula sobre Rhino8 e vetores (dia 18/09)

Aprender sobre tipos de vetores (artístico e técnico)
Definição de imagem em computador e tipos de formato

jpg
png (capacidade de realizar o que o jpg faz, e ter a capacidade de um gif)
hic (comum em MacBooks)

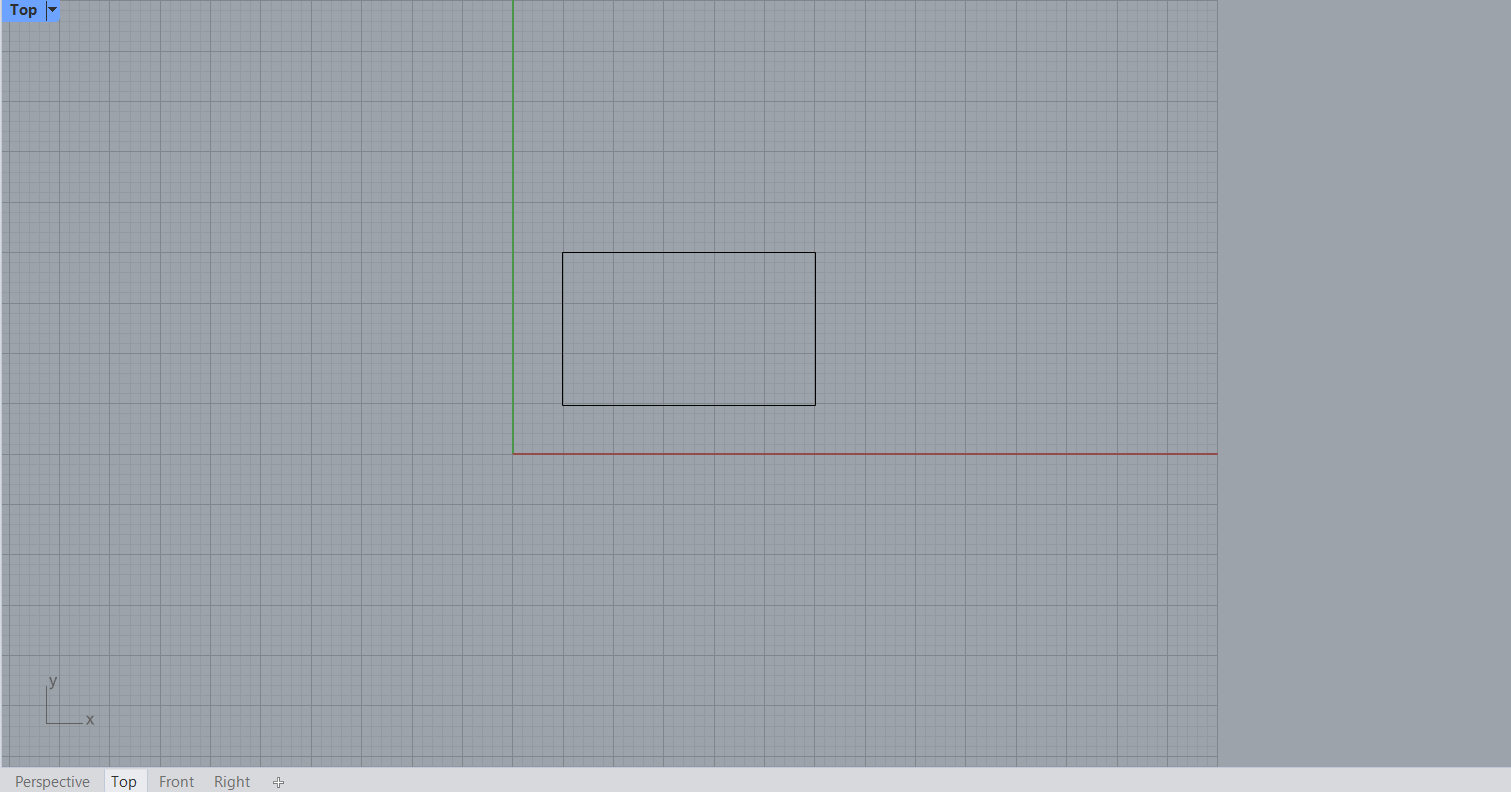

Exploração de como o Rhino8 funciona

Realização de círculos e como meter medidas
Interseção de retas
Unidade de medida do Rhino8: 1= 1 metro

Semana 3

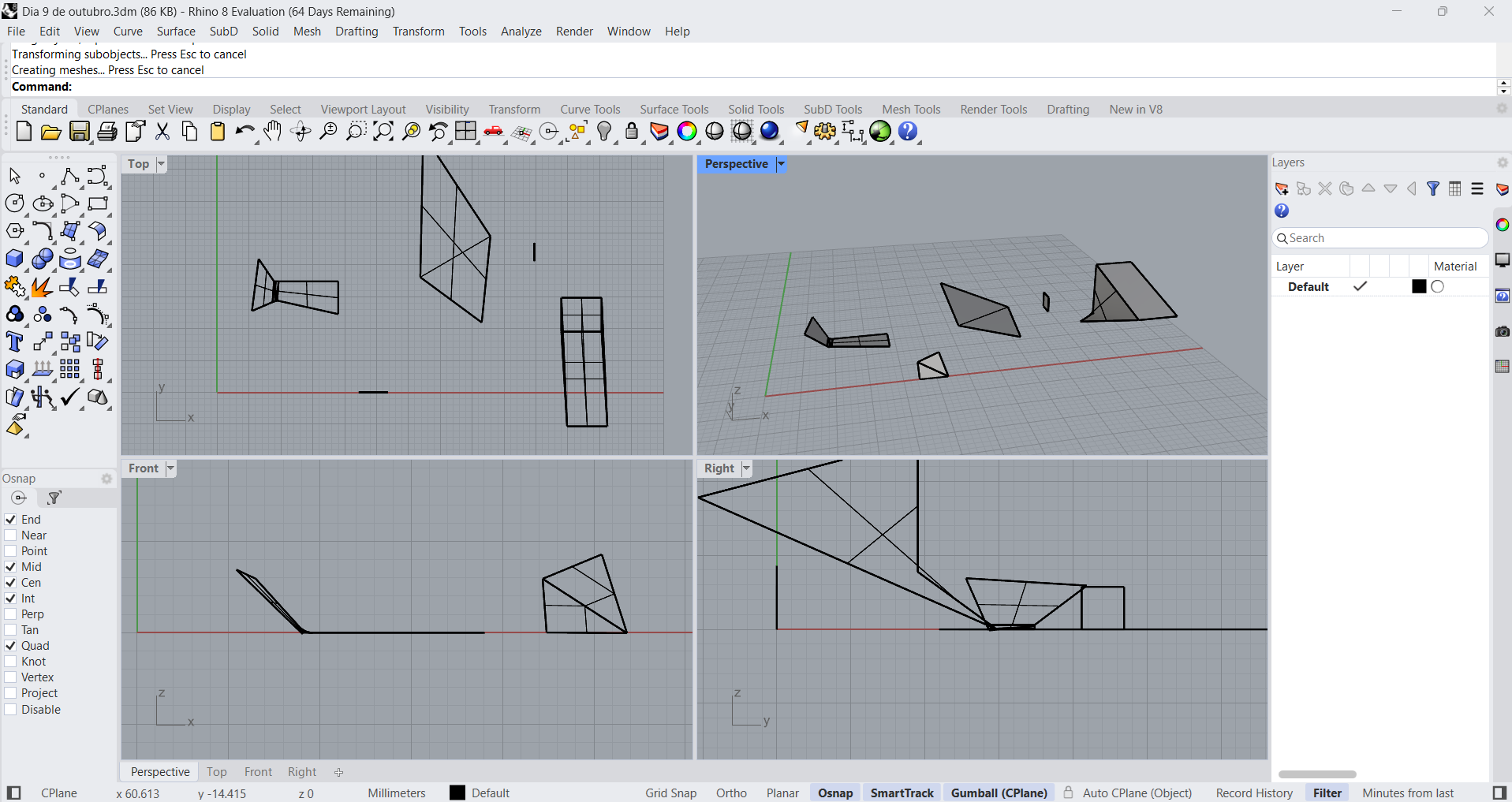

Aula sobre Rhino8 (23/9)

Entender como os comandos funcionam (tudo tem um nome associado);

para zoom: "command" --> "z" --> "enter" --> "e" --> "enter"
para círculos: "circle" --> "enter" --> (0,0) --> "enter" --> (diâmetro à escolha) --> "enter"
para fazer ângulos (formando um quadrado- o número depois do sinal de menor é o grau): "Polyine" --> r3<0 (enter) --> r3<90 (enter) --> r3<180 (enter) --> r3<270 (enter)
para voltar atrás: "control + z" ou "Undo" no "Command"

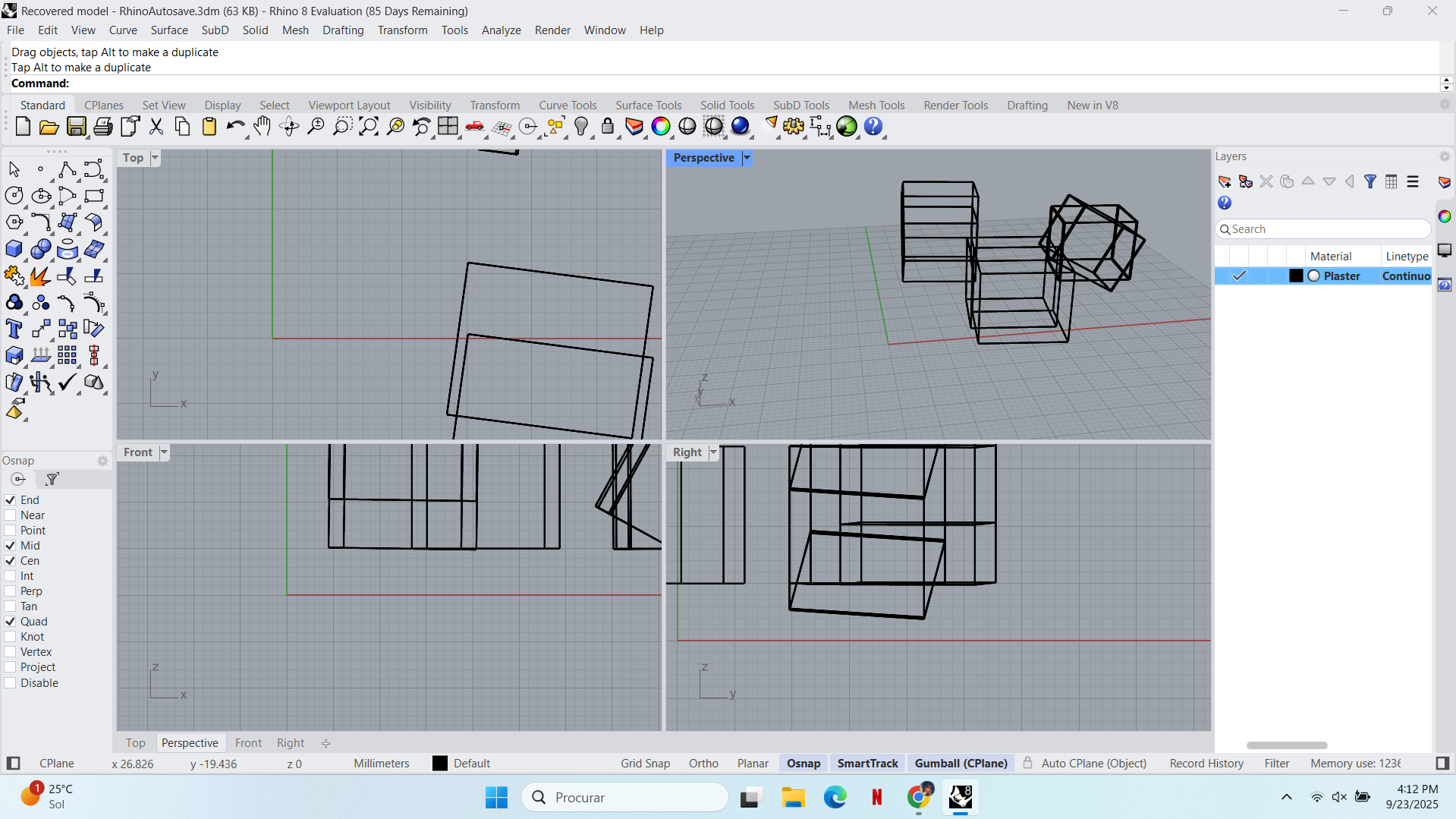

para copiar: "alt" enquanto se segura no objeto que se pretende copiar

Aprender como definir raios e diâmetros nos círculos;
Compreender como diferentes componentes como o "Gumball" (que move, copia e escala de várias formas) funcionam;
Assimiliar como os diferentes pontos de vista que o Rhino8 funcionam, assim como a possibilidade de diversas formas de representação (X-RAY, Plan, etc);
Alcançar o objetivo de saber trabalhar como volumes, como hipótese de selecionar os diferentes materiais.

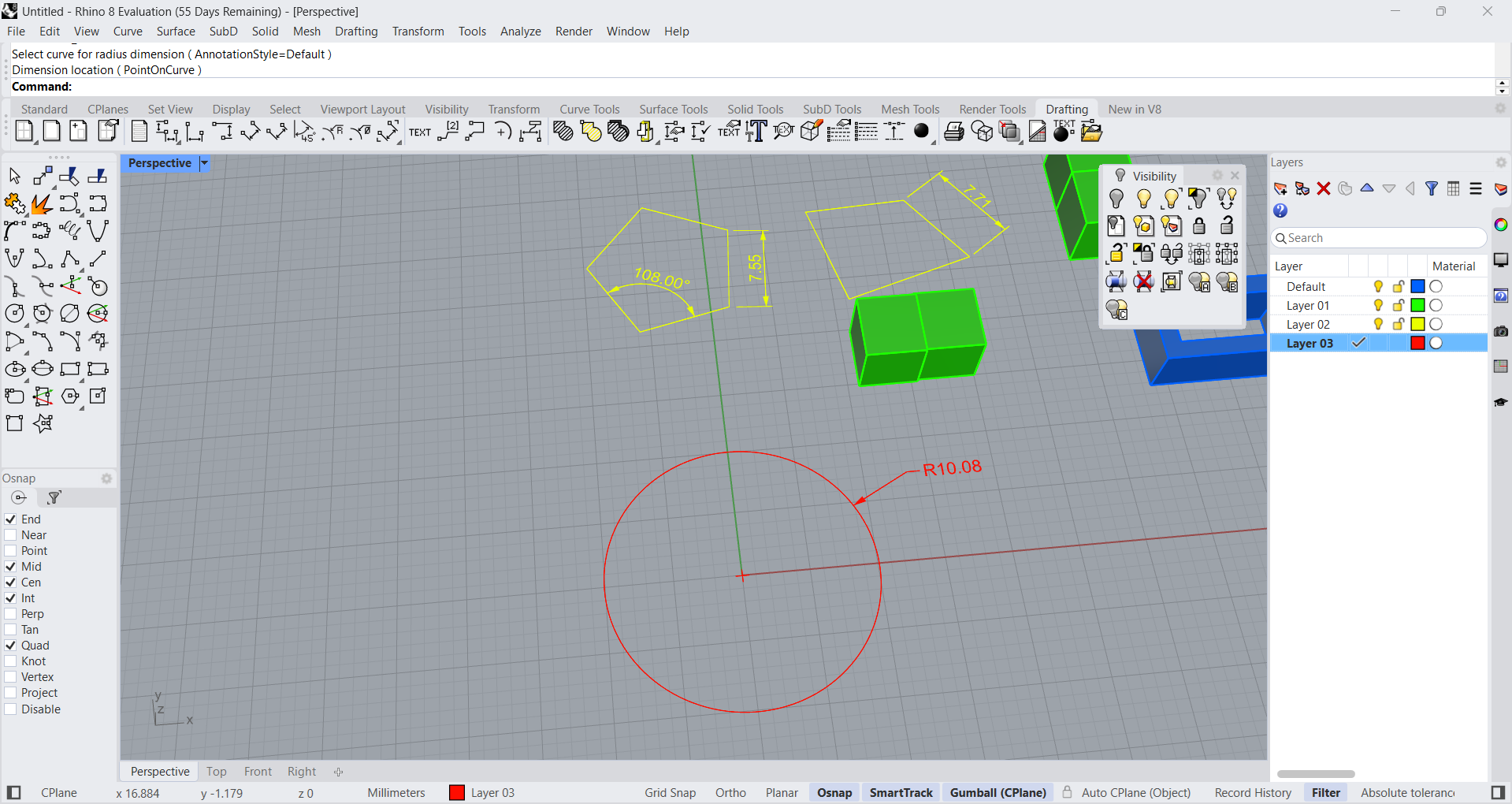

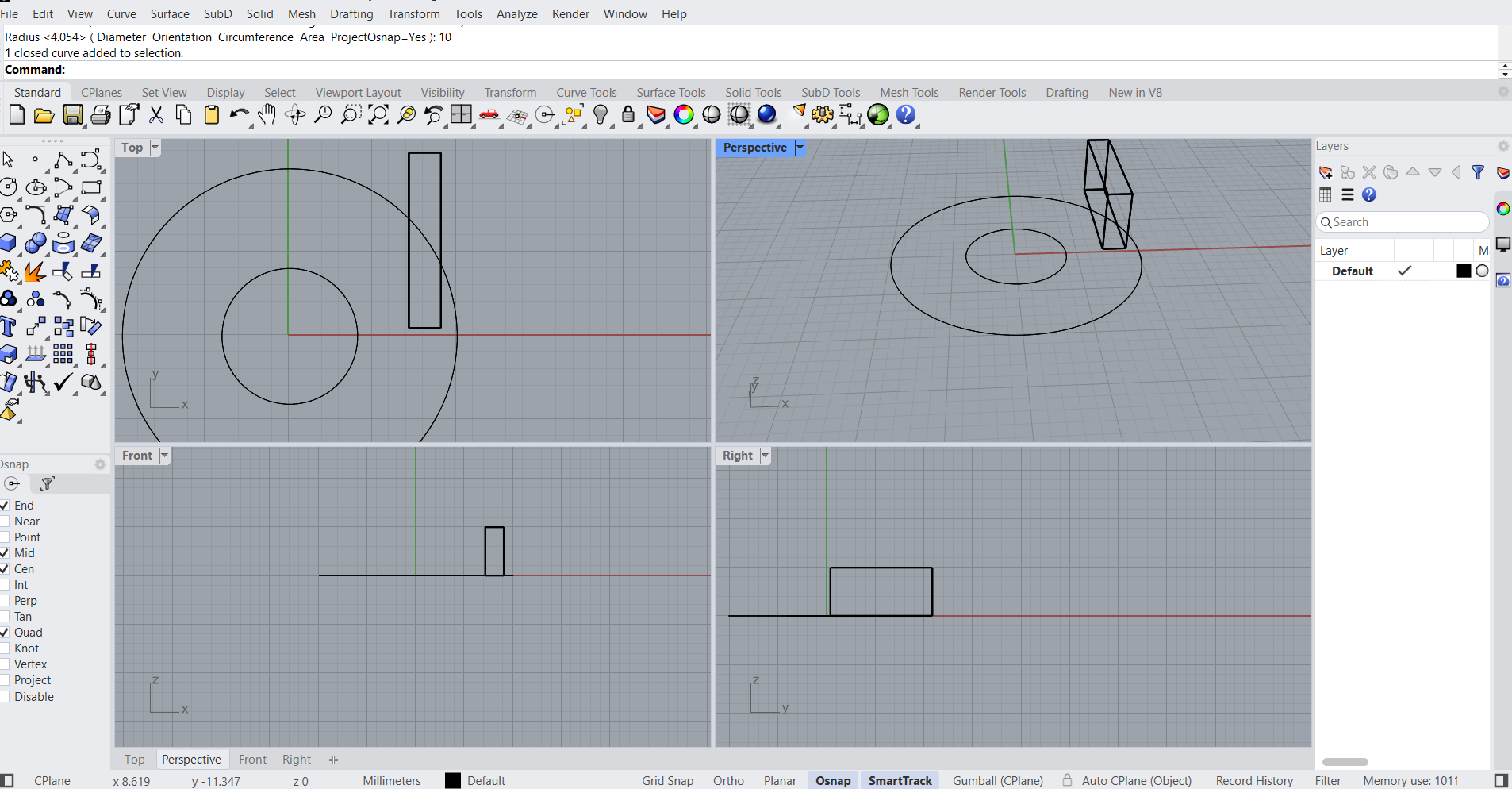

Círculos, como defini-los, e os seus raios

Explorar volumes

Fazer ângulos até formar um quadrado: 0º, 90º, 180º e 270º (respetivamente)

Render dos volumes explorados

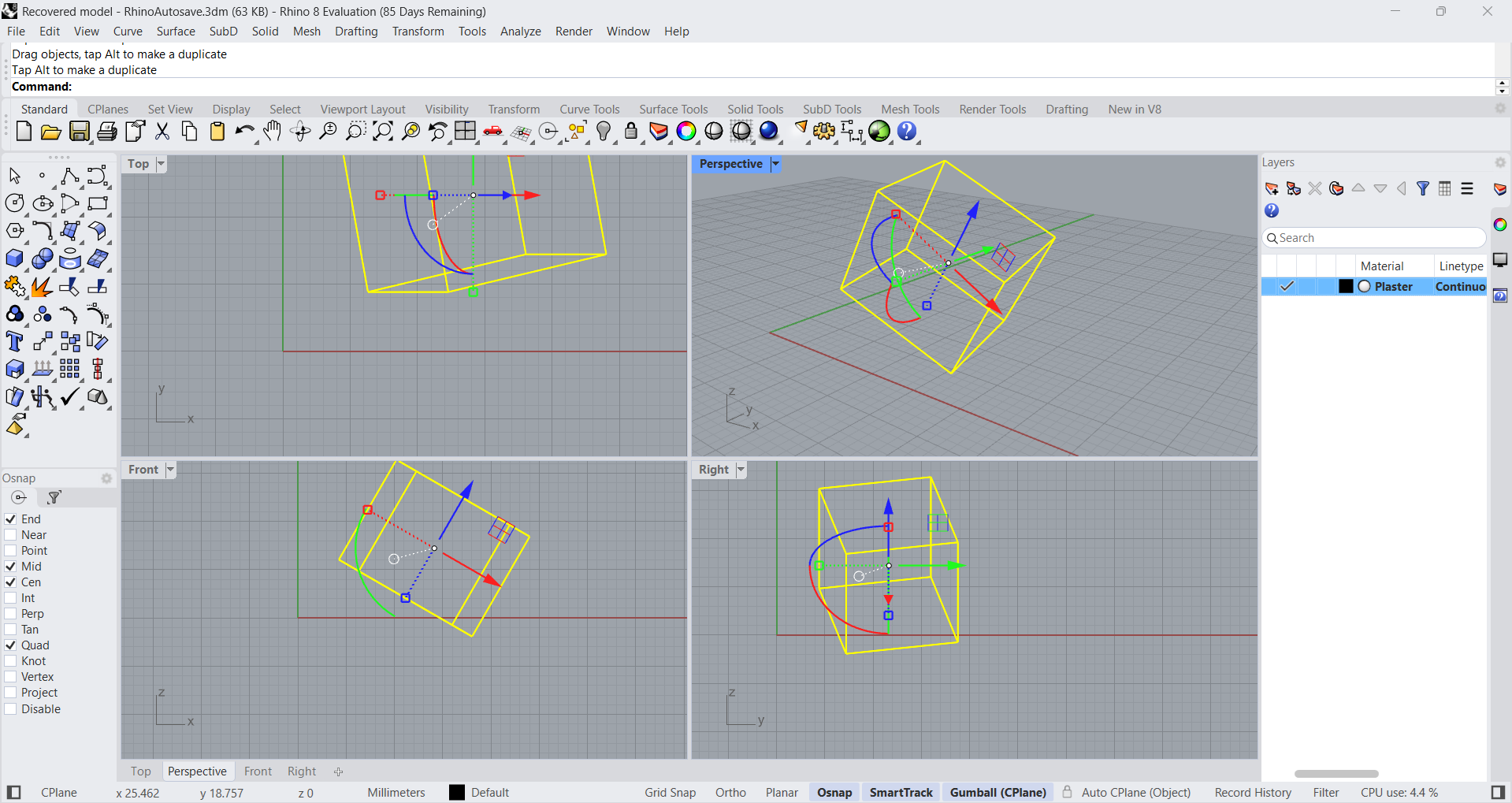

Gumball: diferentes formas de mover, escalar e copiar o cubo representado

Aula sobre Rhino8 (25/9)

Compreender como fazer um polígono a partir de ângulos diferentes;
Realização de uma interseção entre retas, usando comando "Mirror";
Utilizar o comando "Fillet" para fazer um canto entre duas linhas (pode ser usado para se representar estradas)
Aprender como a partir de um retângulo se pode fazer cantos, através do comando "Chamfer" ( cria um segmento de linha entre duas curvas de entrada e apara ou estende as curvas para encontrar o segmento de linha);
Comando "offset": resulta numa linha equidistante;
Cortar pontas de um objeto que não sejam necessárias ao projeto, através do comando "Trim";
Aprender a escalar através do comando "Scale", que copia um objeto e depois escala-o;
Compreender como repetir um objeto através do comando "Array".

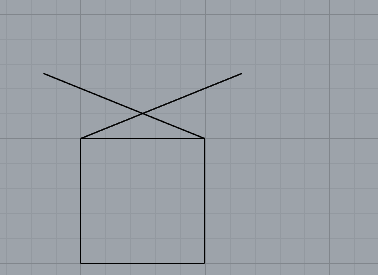

Comando "Mirror"

Comando "Fillet"

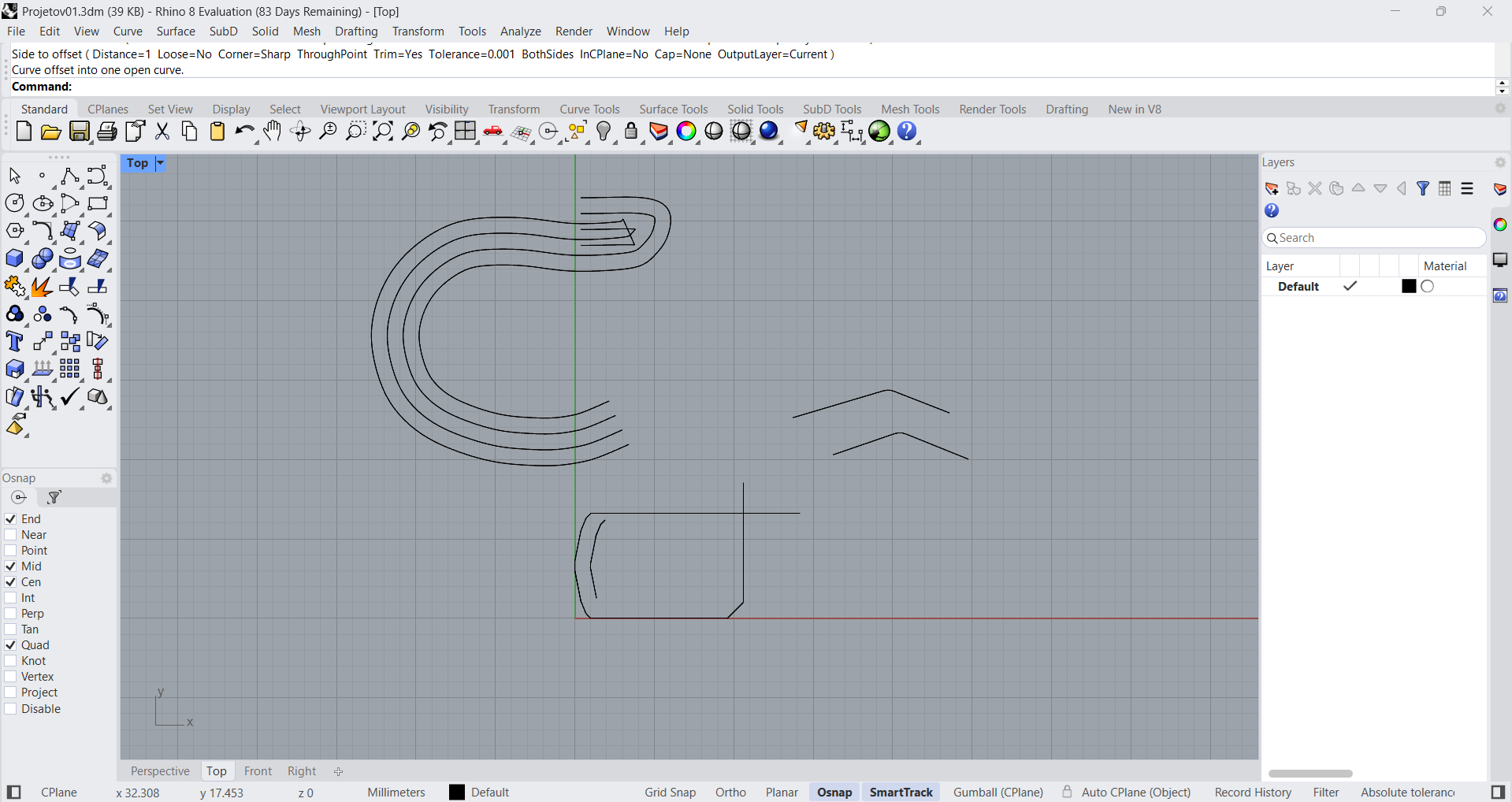

Comando Offset

Comando "Trim" em vários segmentos de reta

Comando "Scale"

Semana 4

Aprender como escalar uma imagem:

Comando "Picture" e selecionar a imagem pretendida;
Comando "Circle" e fazê-lo com referência (0.,0) e 10 cm de raio;
Comando "Line", no local onde se encontra a escala;

uma linha horizontal e 2 verticais em cada ponta da escala.

Comando "Orient":

Selecionar o objeto (a imagem);
Clicar em "Scale:No";
Clicar em "3D";
Comando "Line": começo "10,10"; final "5";
Pôr a 1ª linha na escala como "1" e "2" na outra ponta da escala;
Pôr "1" na 1ª ponta da linha que se fez no penúltimo passo, e "2" na 2ª ponta da mesma.

Comando "Ortho": permite fazer linhas ortogonais;

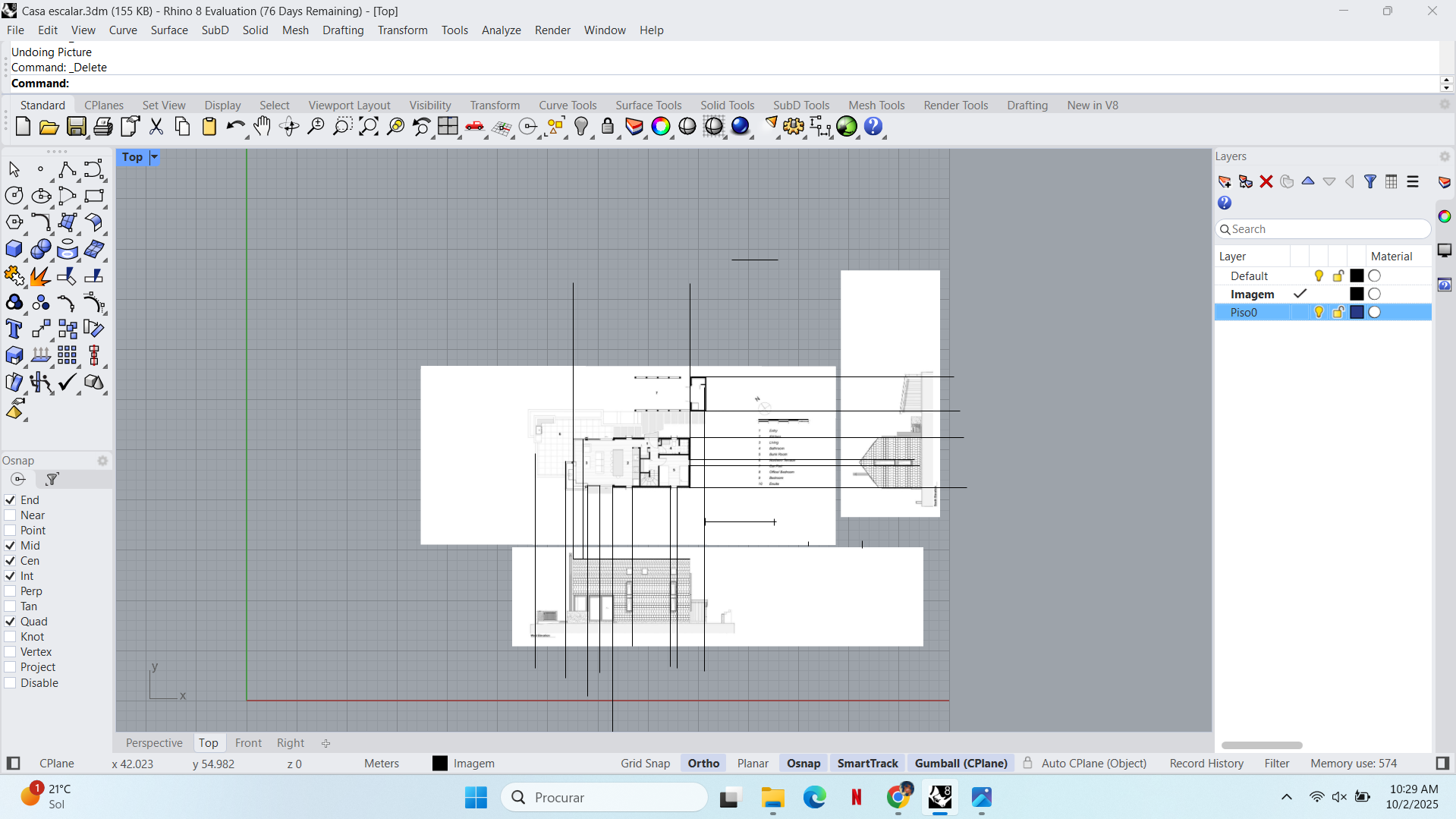

Compreender como escalar uma imagem a partir de outra:

Comando "Picture" e selecionar a imagem pretendida;
Comando "Line" e fazer duas linhas verticais em cada ponta da primeira imagem usando o comando "Offset",
Comando "Line" e realizar uma linha horizontal na linha do telhado da 1ª imagem;
Comando "Orient" e clicar na imagem de uma ponta "1" à outra "2" da 2ª imagem, e depois selecionar as linhas da 1ª imagem.

Para fazer uma linha perpendicular à outra: ligar "Perp" e "Tan", ligando uma linha à outra;
"CPlane": muda o plano xy.

Semana 5

Aula Rhino8 sobre como escalar e imprimir no tamanho desejado (7/10):

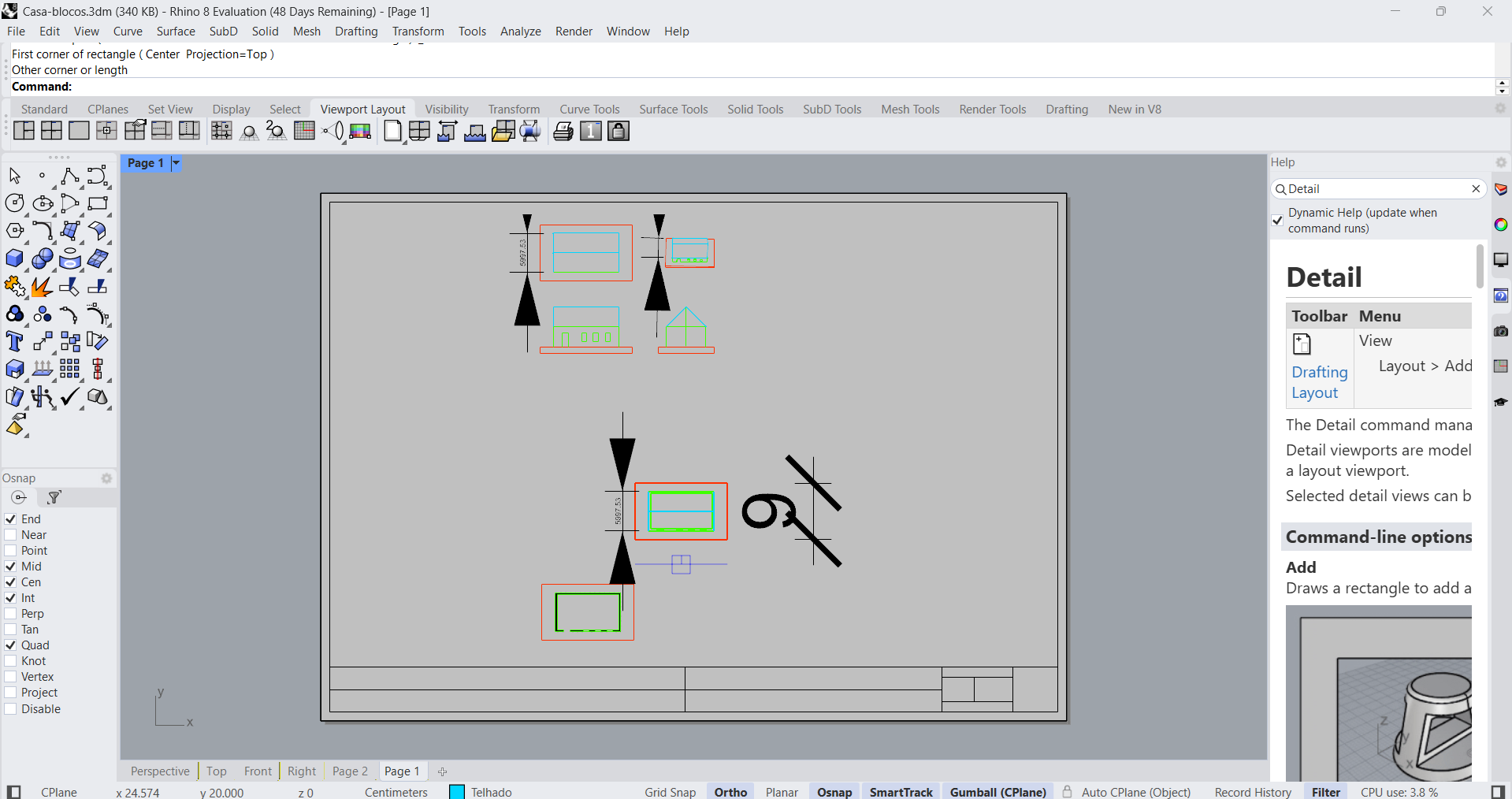

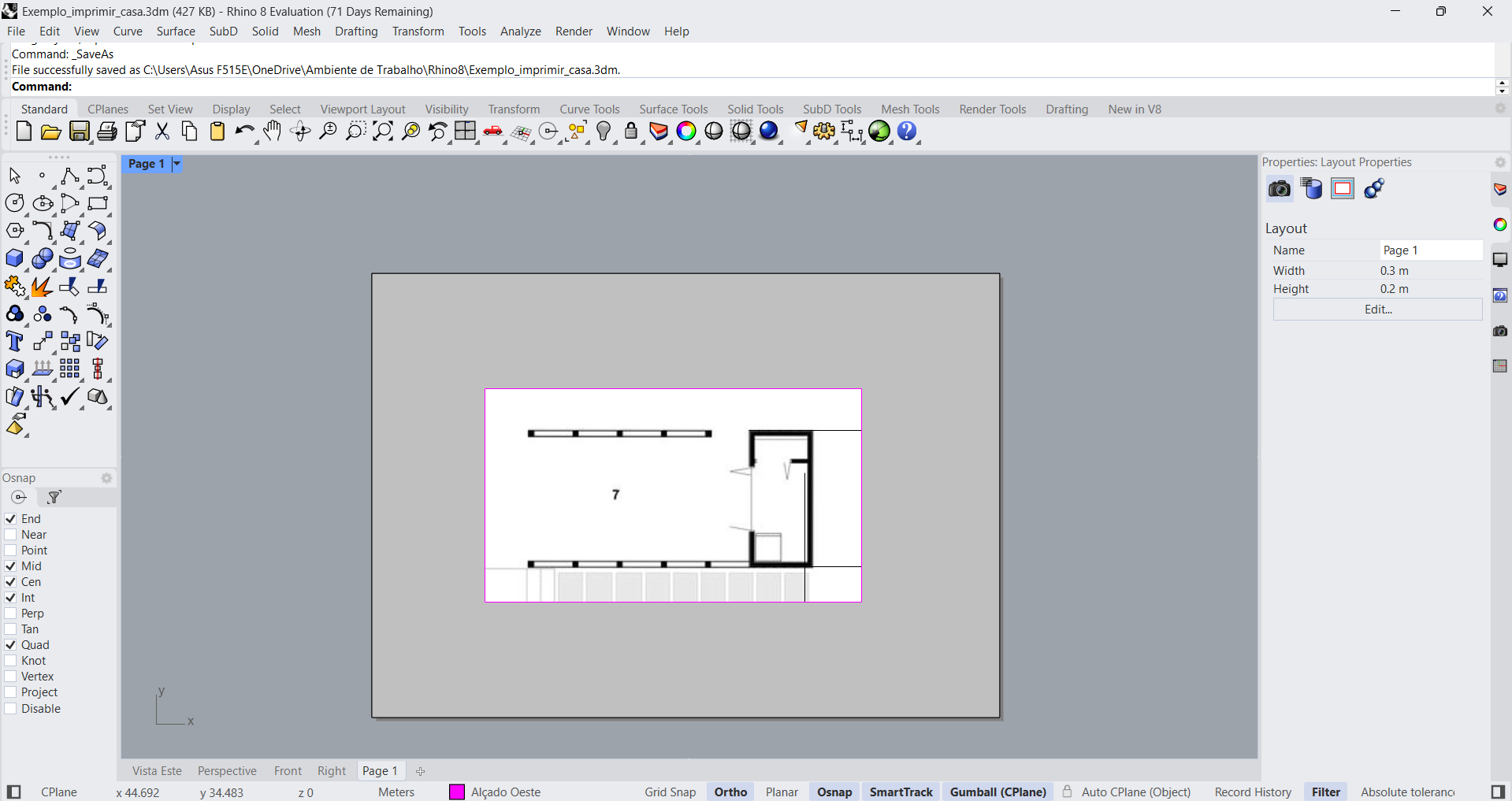

Sinal onde se encontra os planos com "+" pode abrir um novo layout (que permite imprimir o tamanho que quisermos):

Clicar em "New Layout";
"Size A4";
"Landscape" e "Ok"

Selecionar 2 vezes na figura para escalar;
Para selecionar apenas um sítio especifico do projeto pode se clicar duas vezes dentro da figura, para arrastar e assim escolher o que imprimir.

Aula sobre como usar modelos em 3D (9/10)

Conceito de Mesh e como é constituído:

Vértices;
Arestas;
Faces;
Polígonos;
Superfícies.
permite ter um lado de fora da face no computador, como se fosse a pele.

Relembrar as componentes de um computador: CPU e GPU;

"Splines": permite fazer curvas muito suaves em computador.

Comandos:

"Extract Surface": Enter + click- permite renovar uma superfície;
Se clicar em "Perspective" na área gráfica, aparece várias opções: a opção atualmente dada nas aulas é "Shaded" para o objeto aparecer com uma superfície.

Semana 6

Aula sobre modelos em 3D, como usá-los a partir de 2D (14/10):

Comandos:

"ExtrudeSurf": fazer sólidos a partir de superfícies;
"Trim", "Untrim", "Split" (Linha/Superfície/Sólido);
"CPlane" num objeto, pode-se usar "Extrude" nas setas através da tecla "Ctrl".

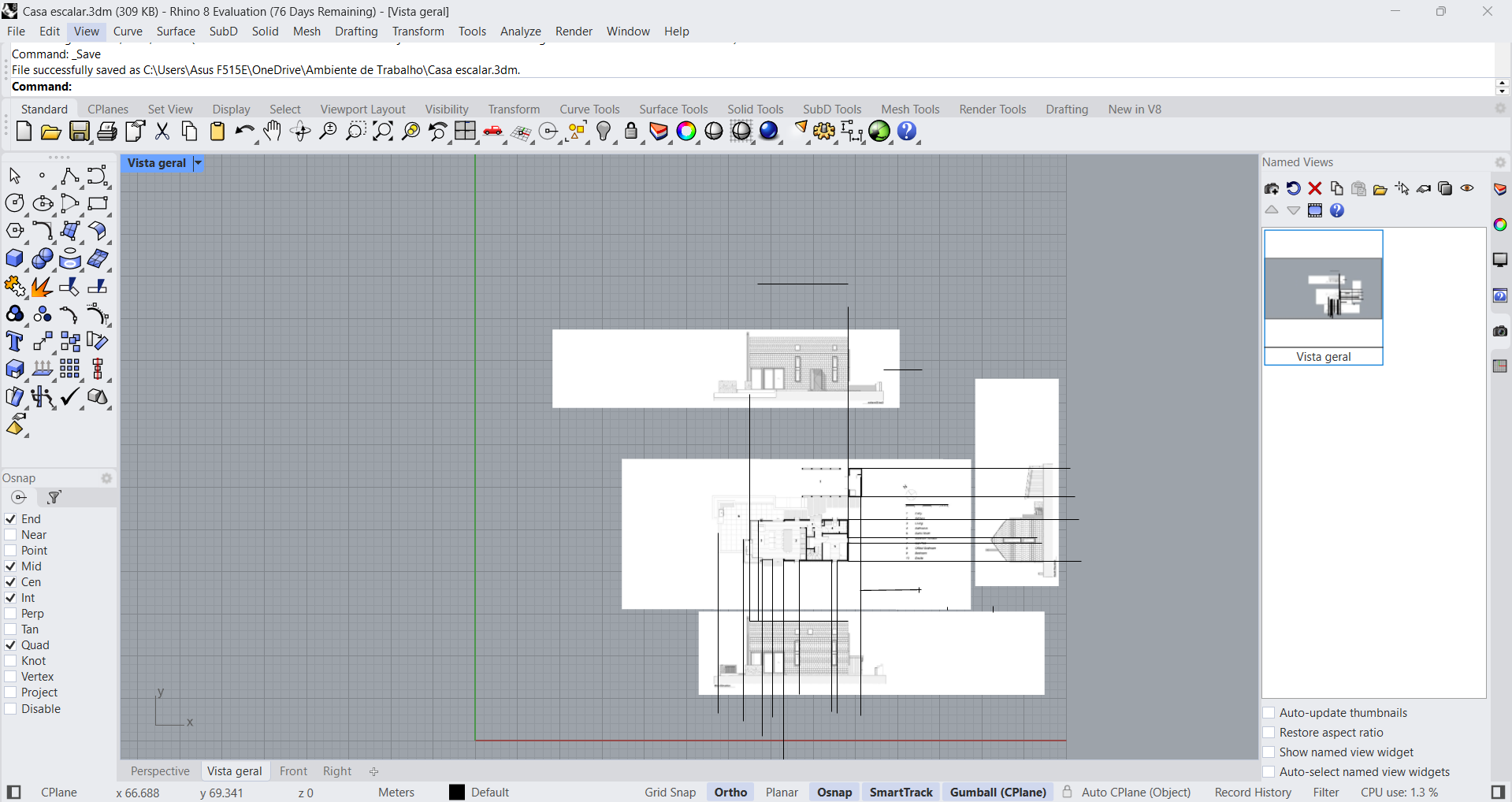

Na planta que se fez na aula da semana 4, pode-se selecionar a visibilidade de certos elementos, através da "Lâmpada" que aparece em "Layer".
Operações Boleanas:Union, Difference, Intersection, Split

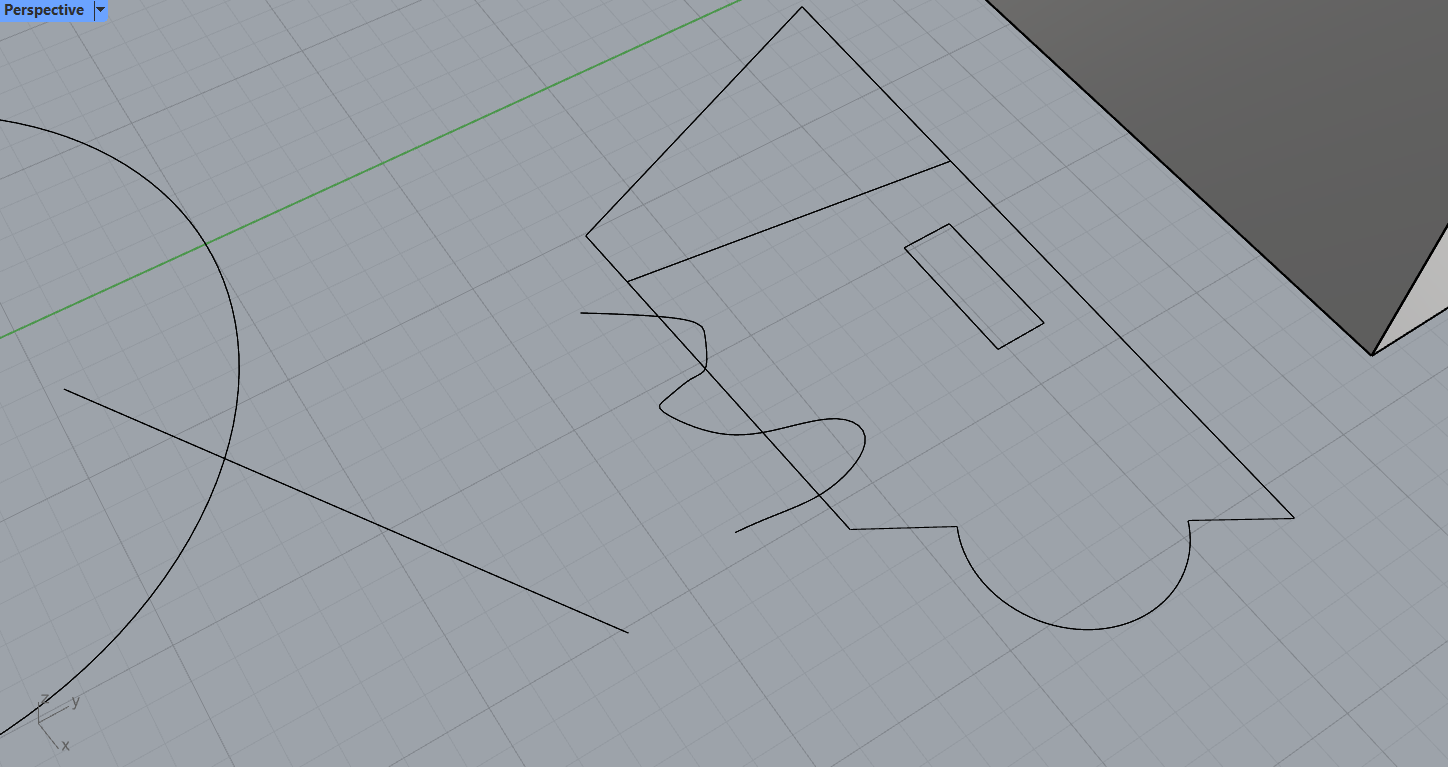

Exemplo de uma superfície composta por vários elementos antes de se usar o comando "Trim"

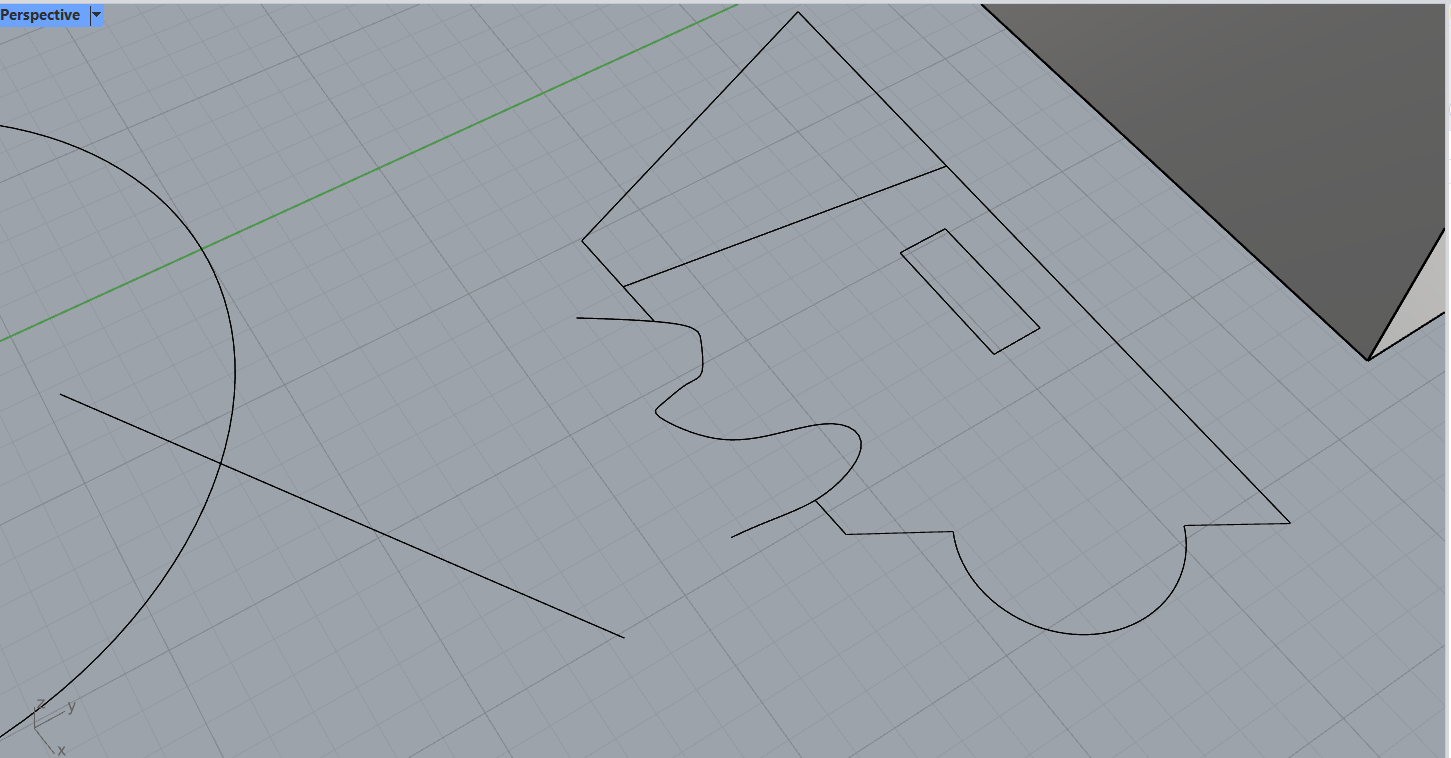

Comando "Trim"

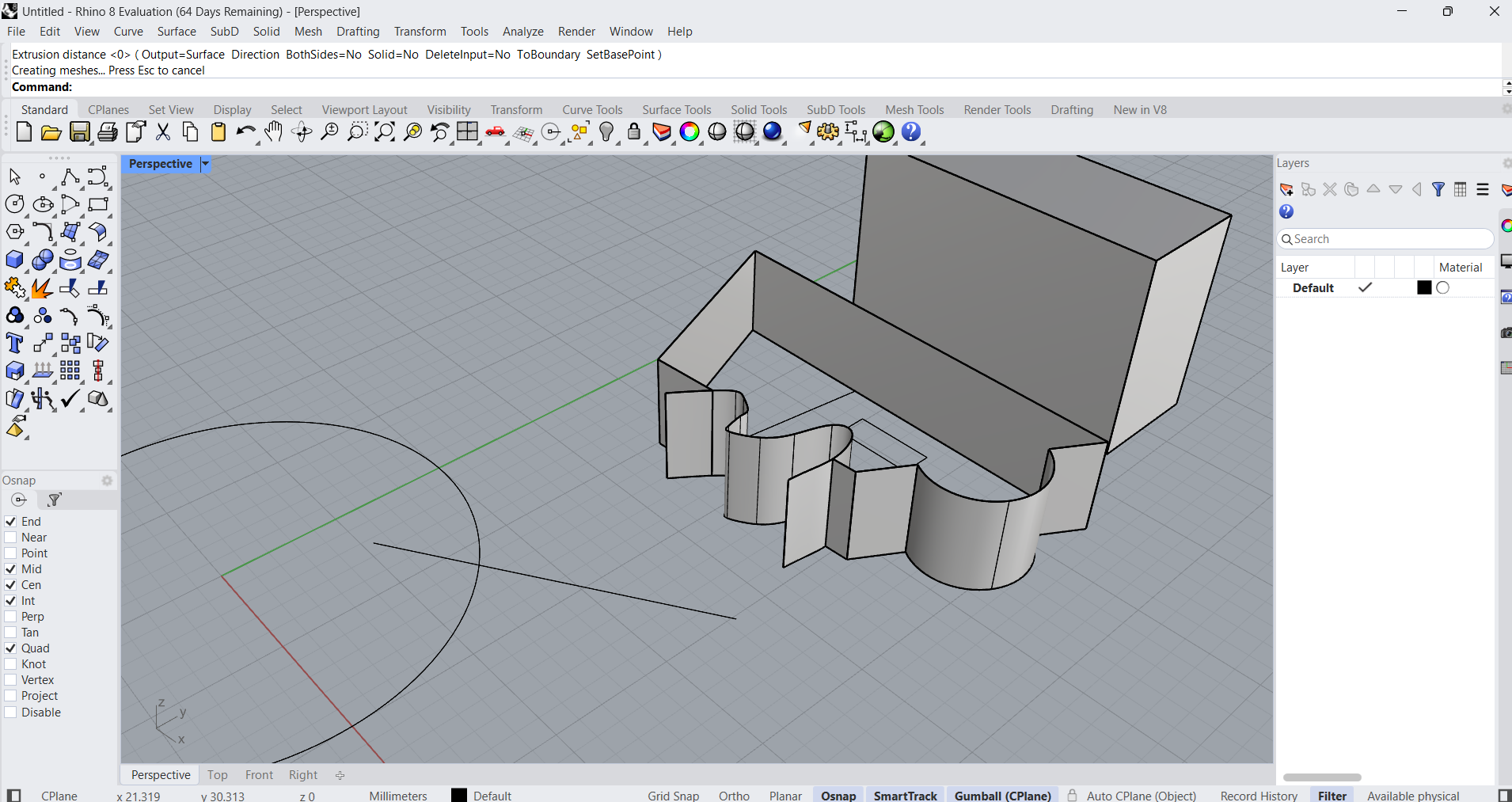

Comando Extrude numa superfície

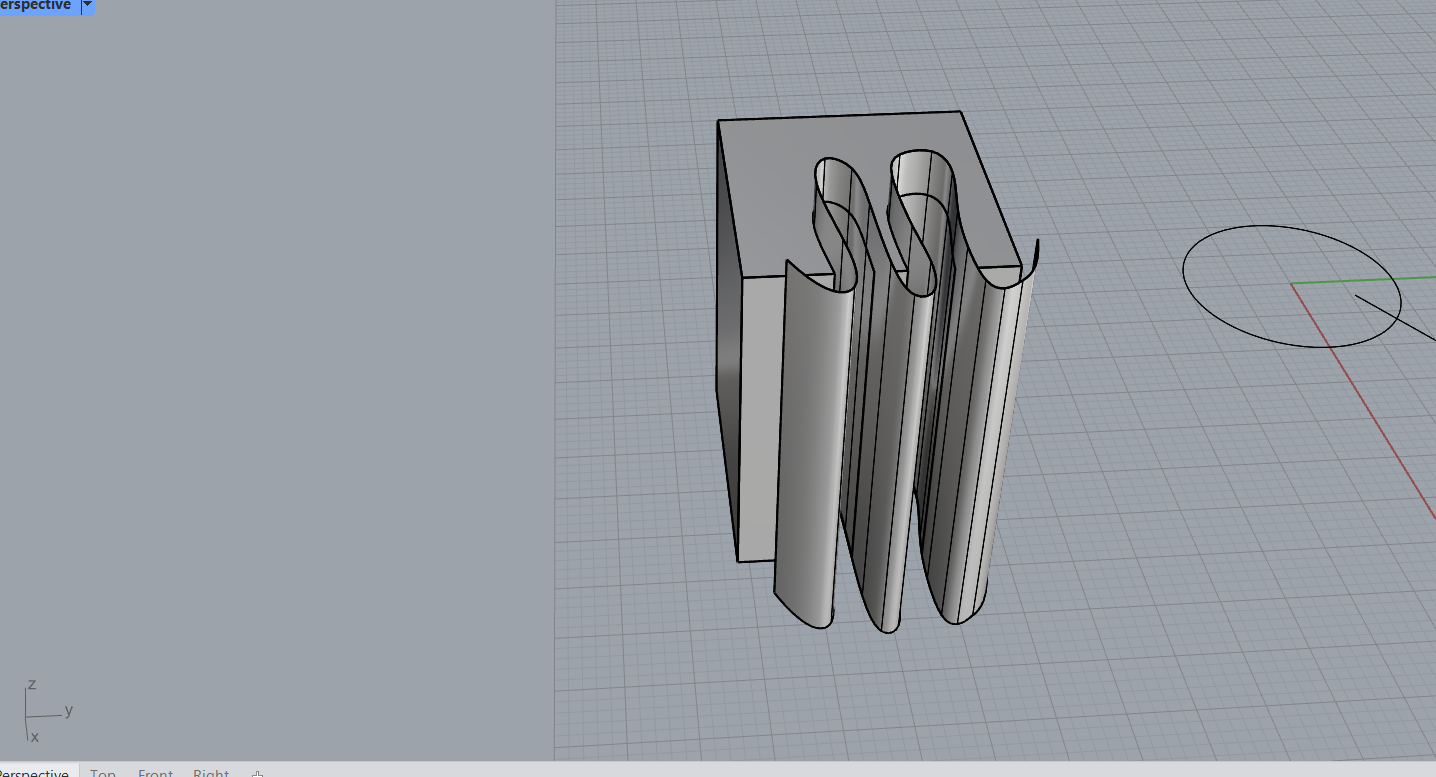

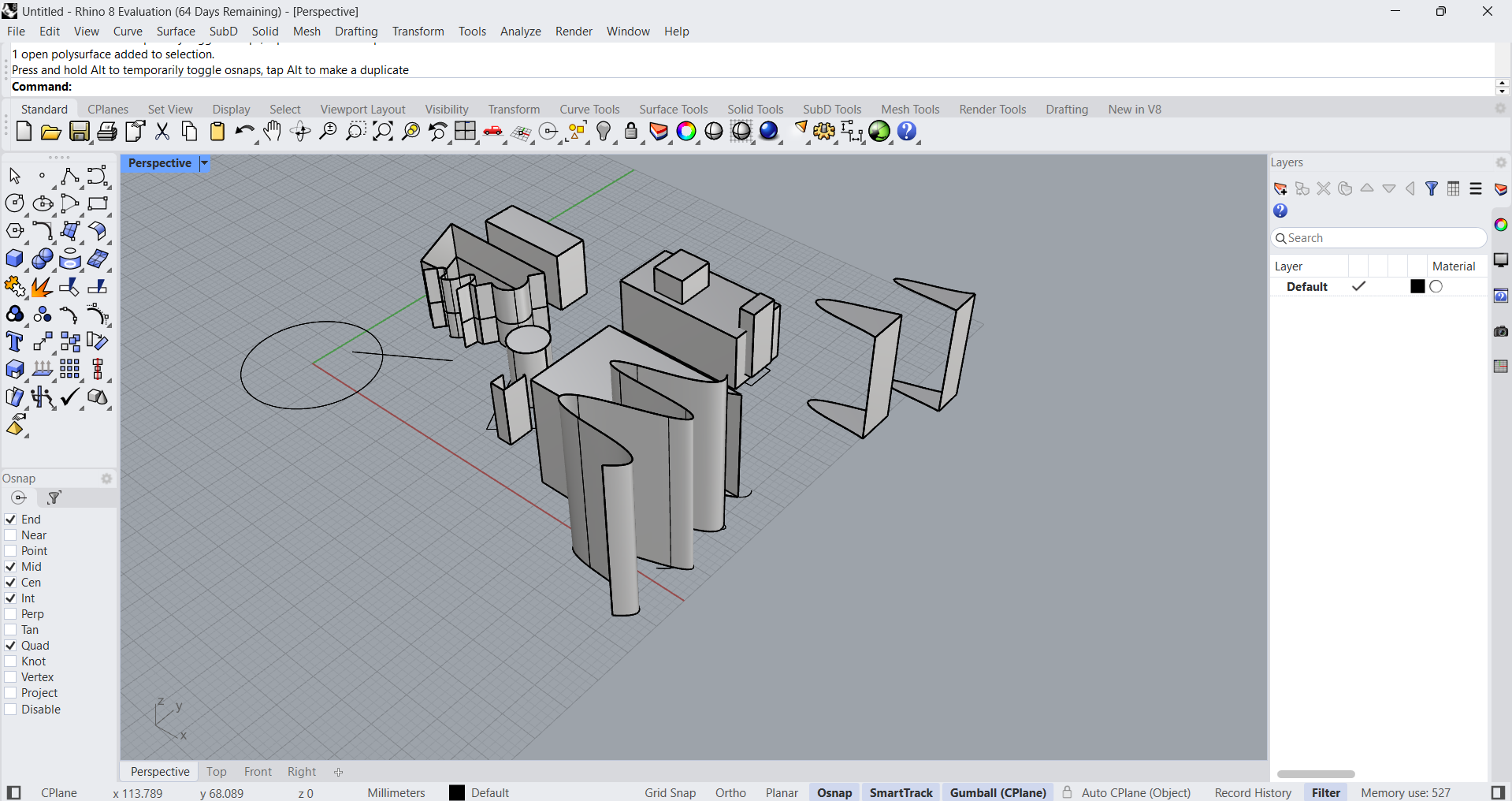

Split de várias figuras

Split de um objeto

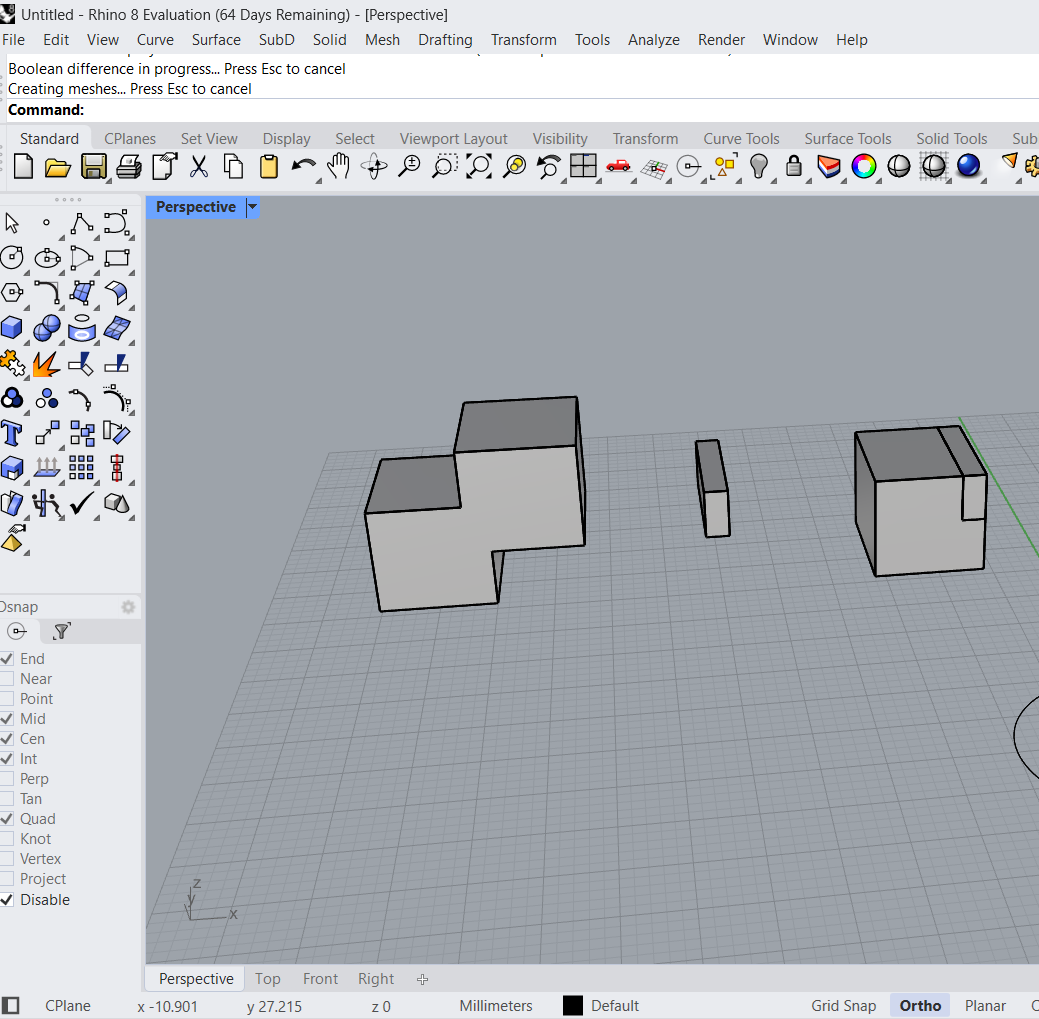

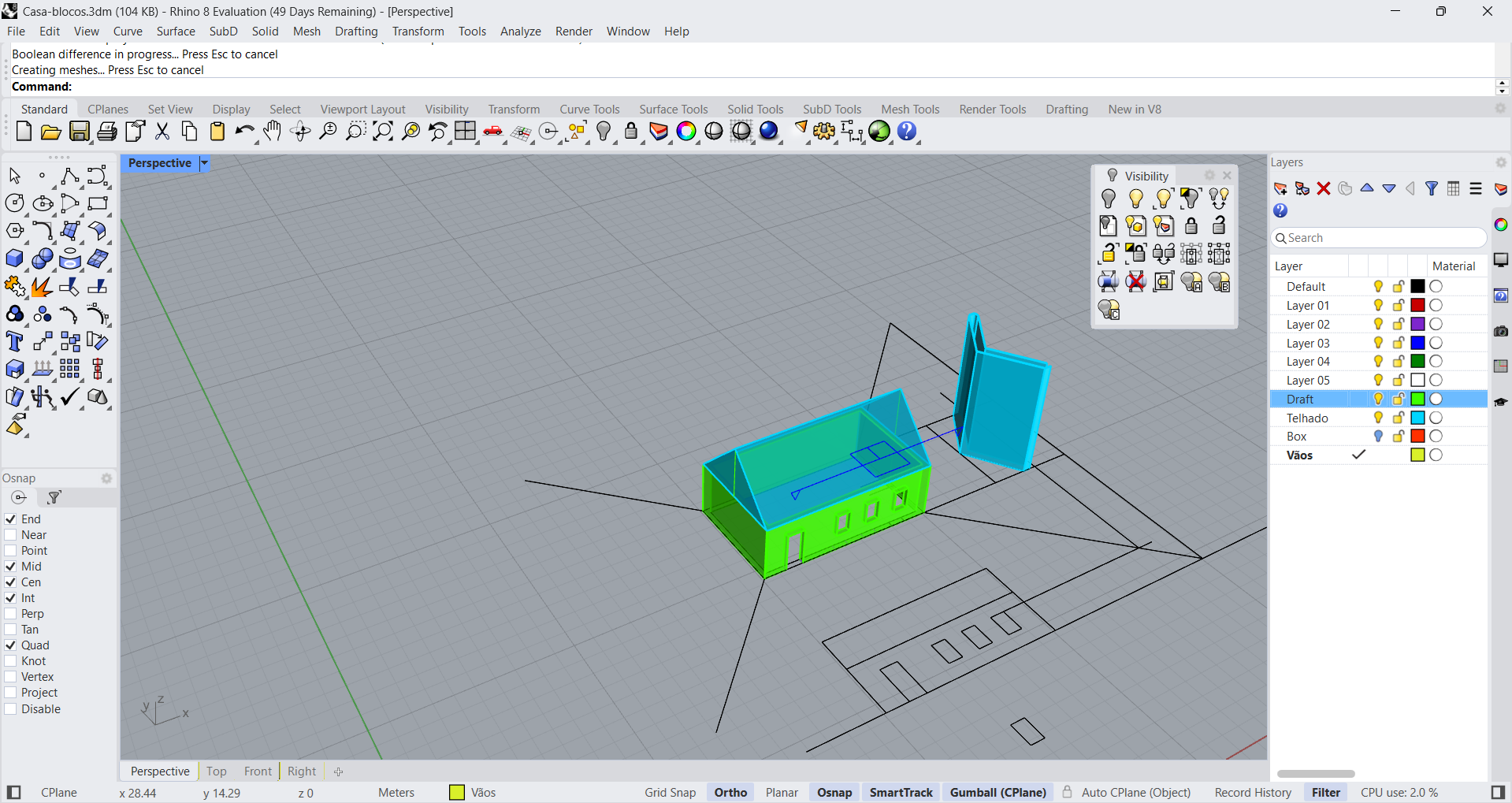

Operações Boleanas

Aula sobre o comando "Help" e como utilizar os seus componentes (16/10)

Comandos:

"Help" na barra do menu do Rhino8:

"Revolve": últil para fazer colunas com muito detalhe (incluindo "Extrude" numa parte reta);

"RailRevolve": cria uma superfície girando uma curva de perfil que define a forma da superfície em torno de uma curva de trilho que define a borda da superfície.

"ExtrudeCrv": cria uma superfície através de uma curva numa linha reta;

"ExtrudeSrf": cria um sólido através das arestas de uma supefície numa linha reta;

"EdgeSrf": cria uma superfície através de várias linhas curvas;

"Loft": através de curvas numa superfície define o formato da superfície (criando um sólido).

"Sweep 1" e "Sweep 2".

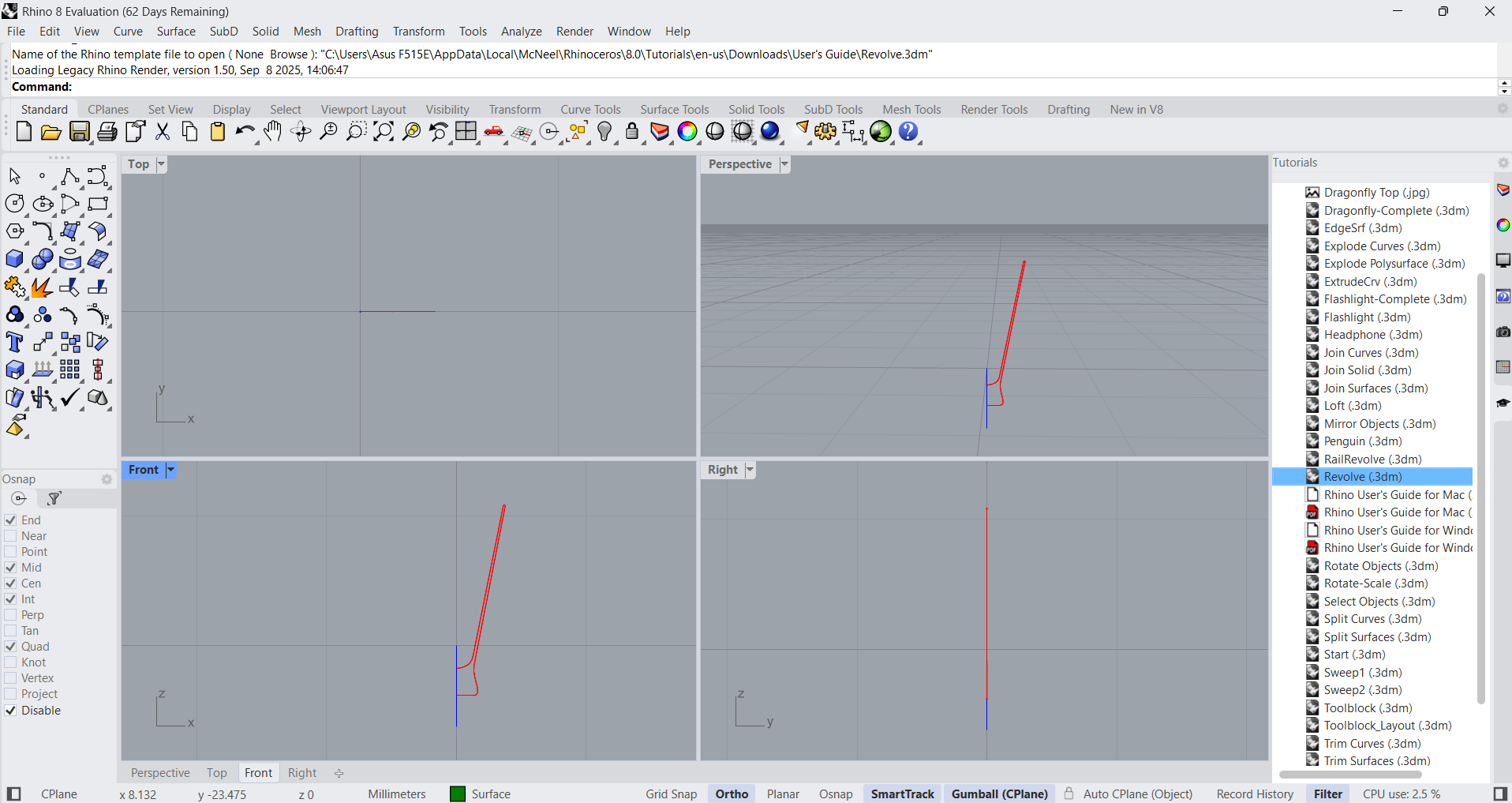

Comando Revolve inicialmente

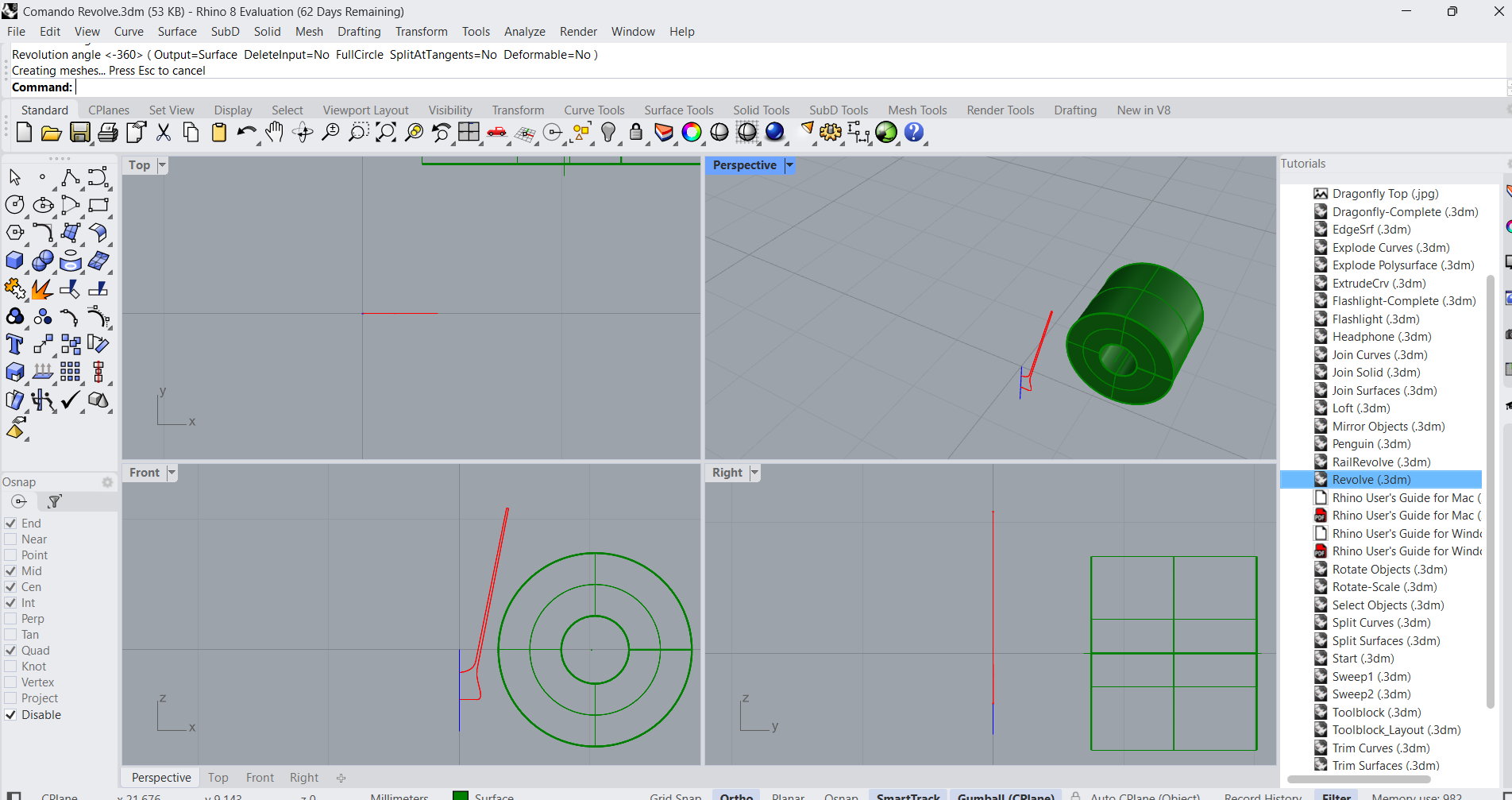

Comando Revolve

Comando RailRevolve inicialmente

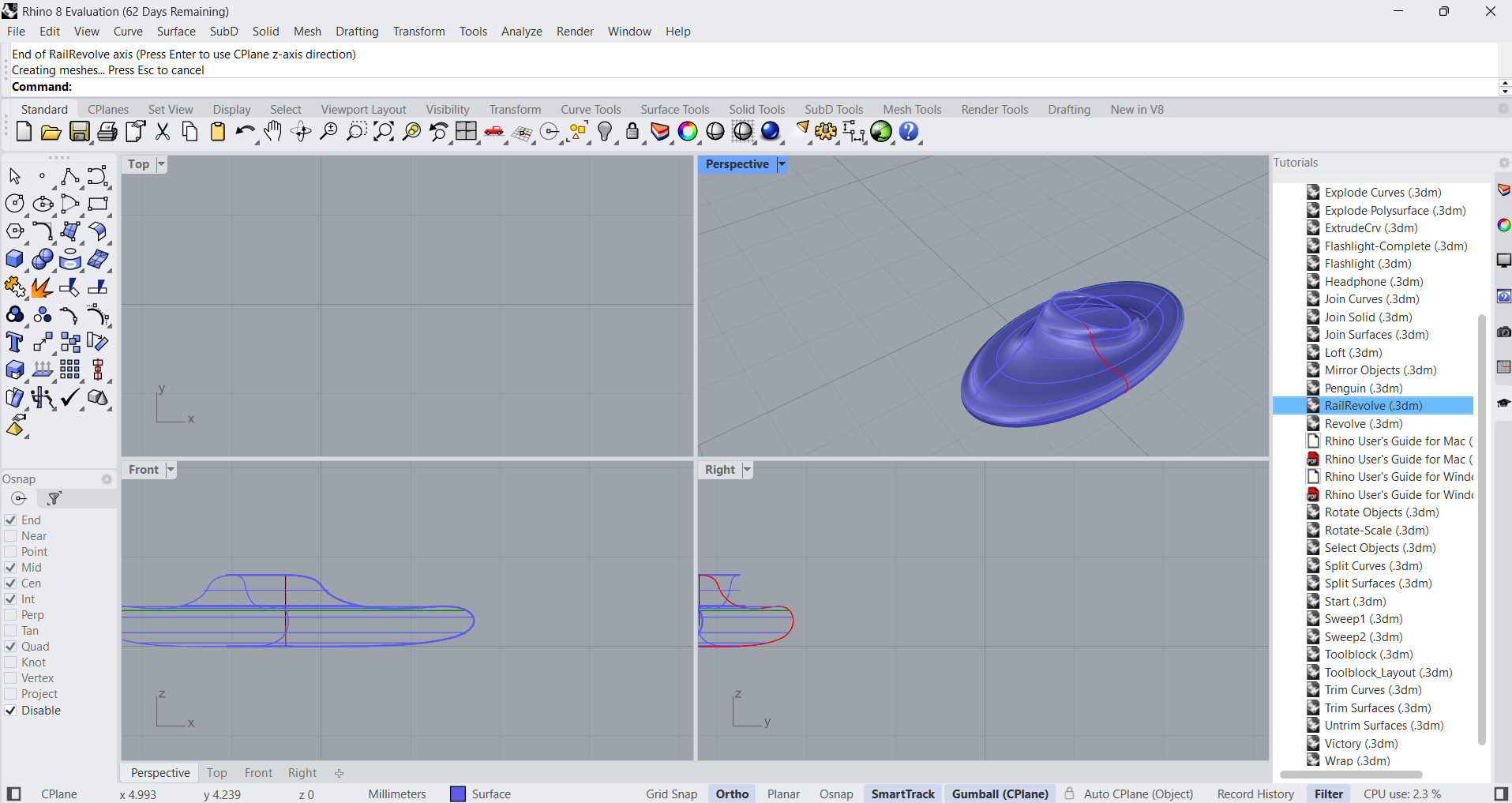

Comando RailRevolve

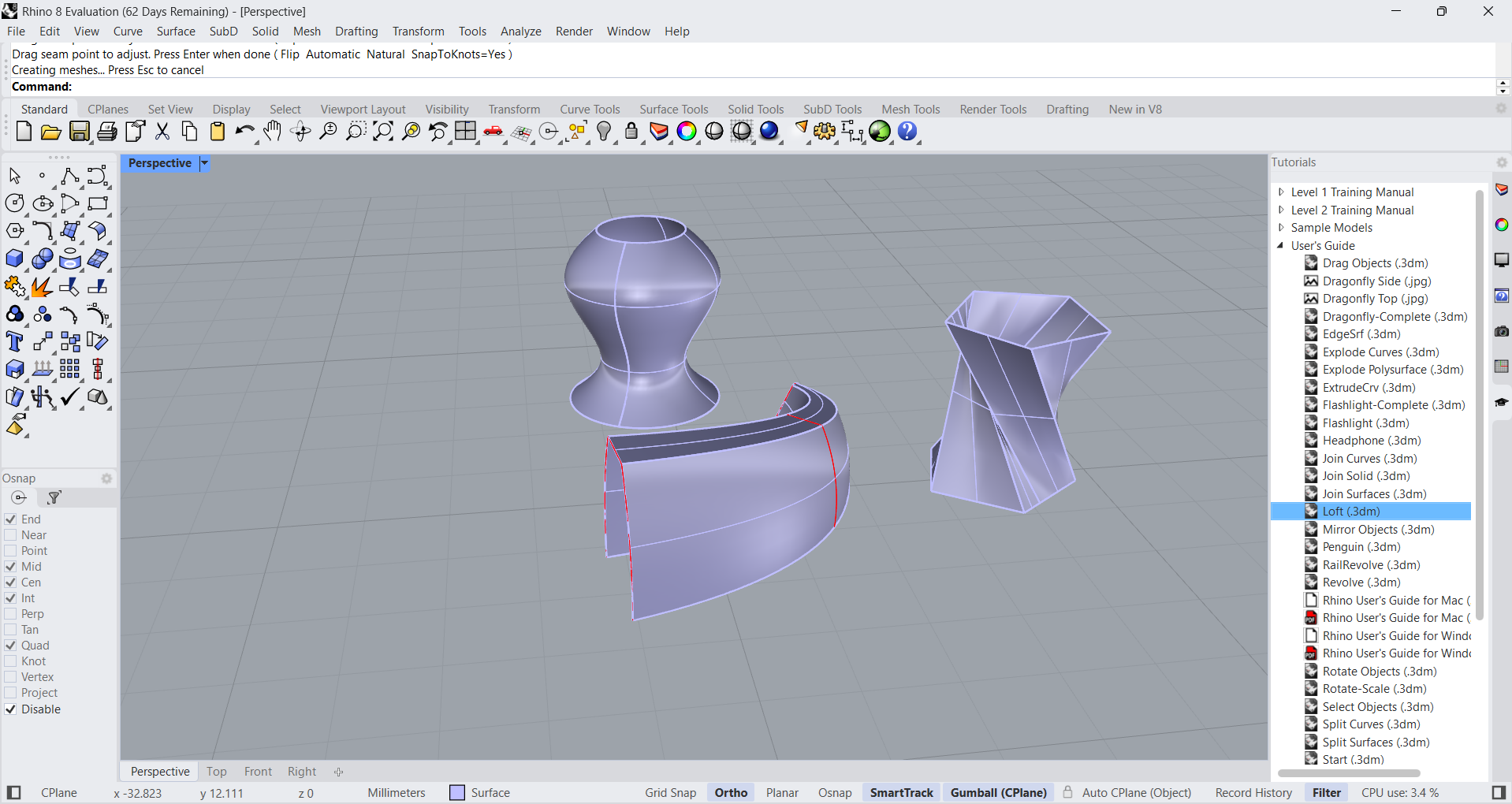

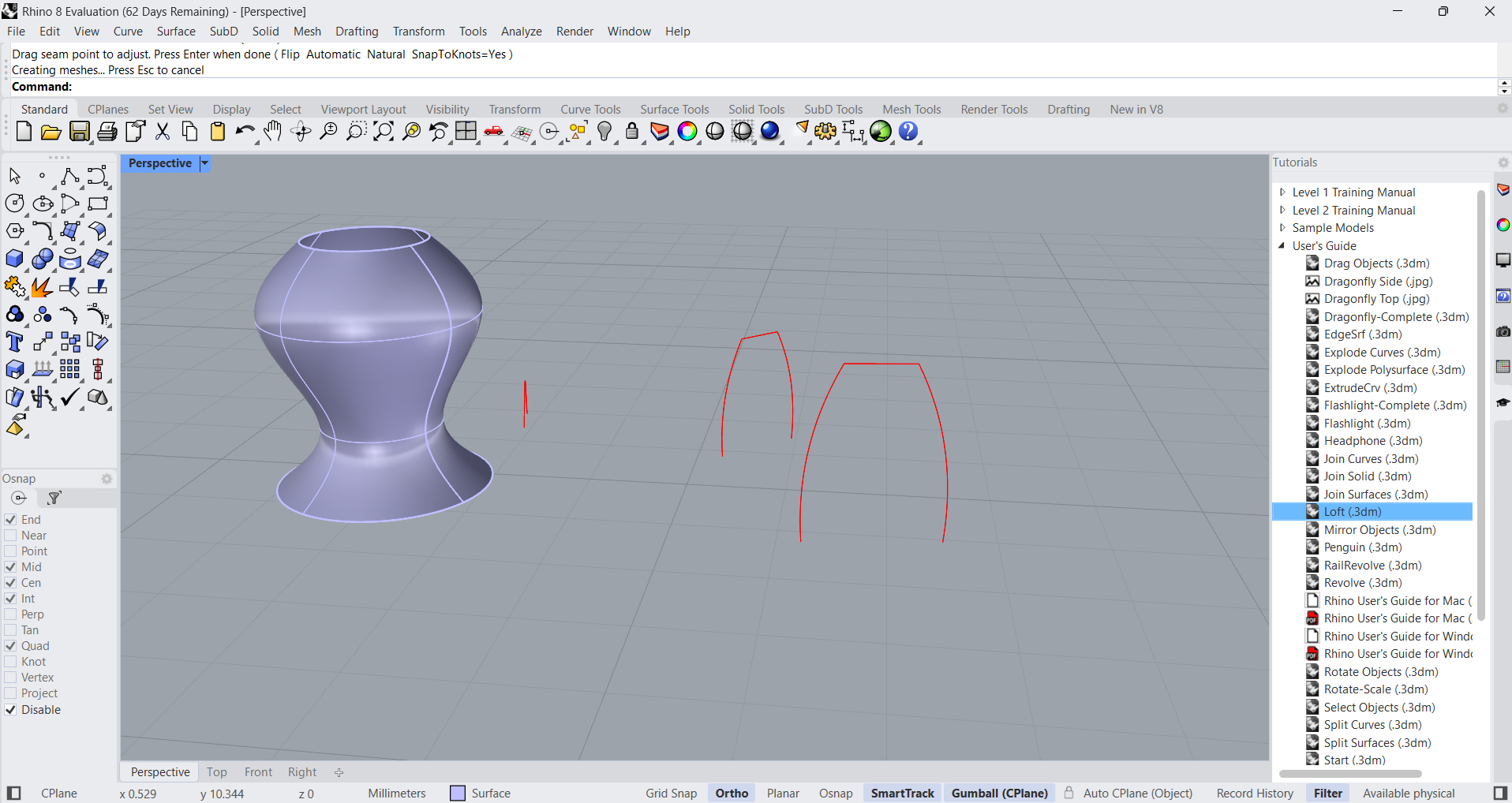

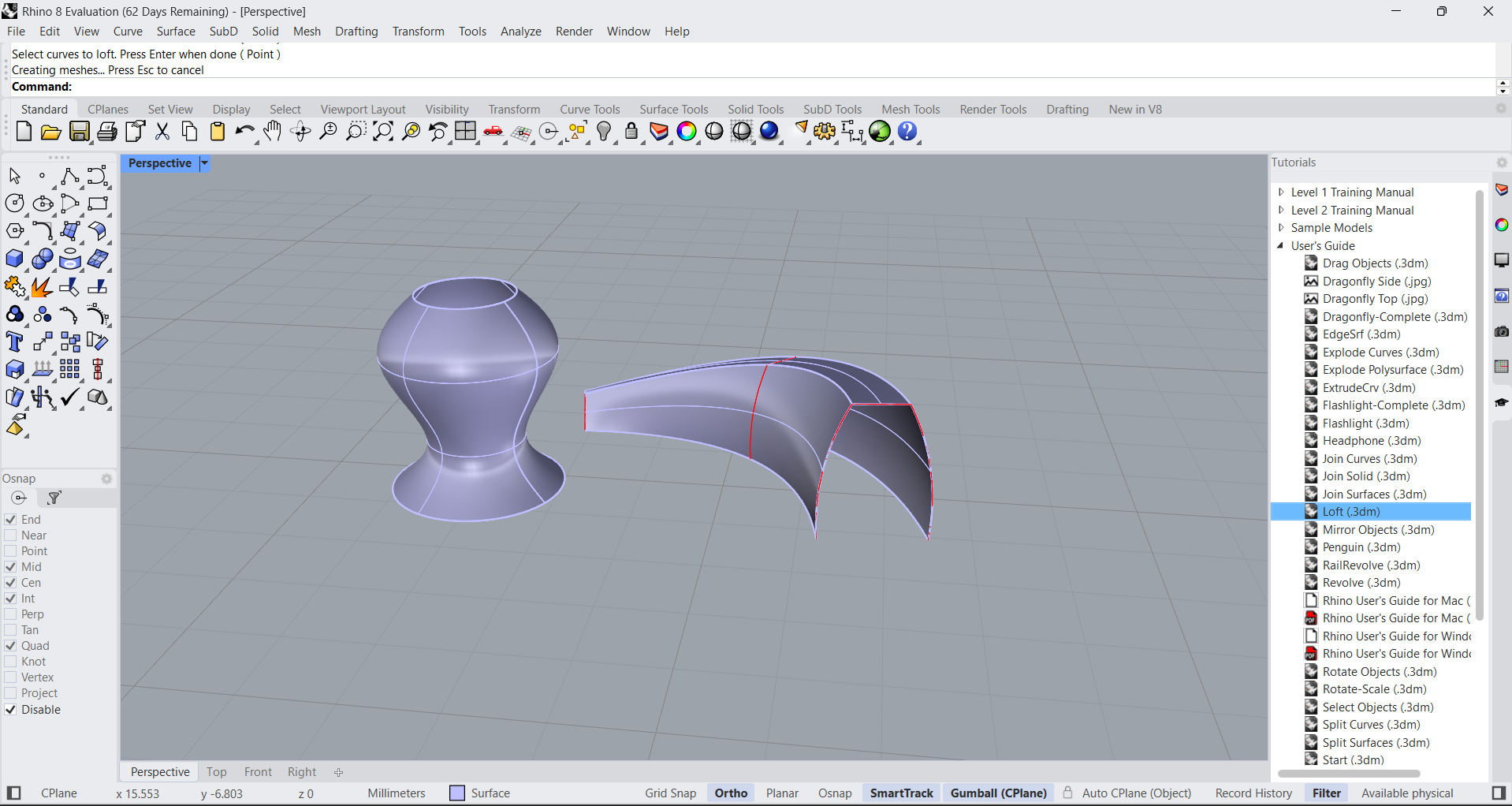

Comando Loft

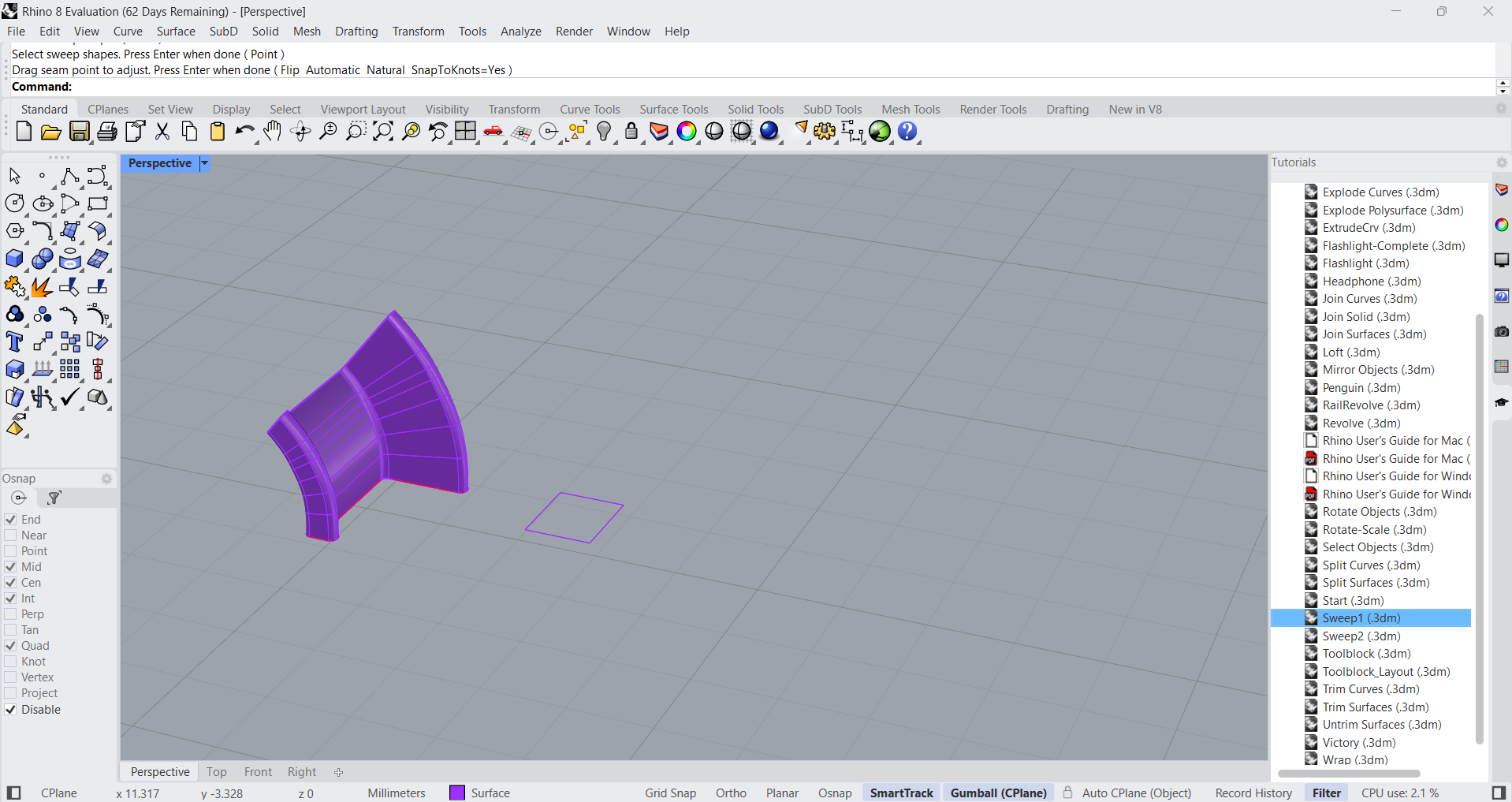

Comando Sweep1

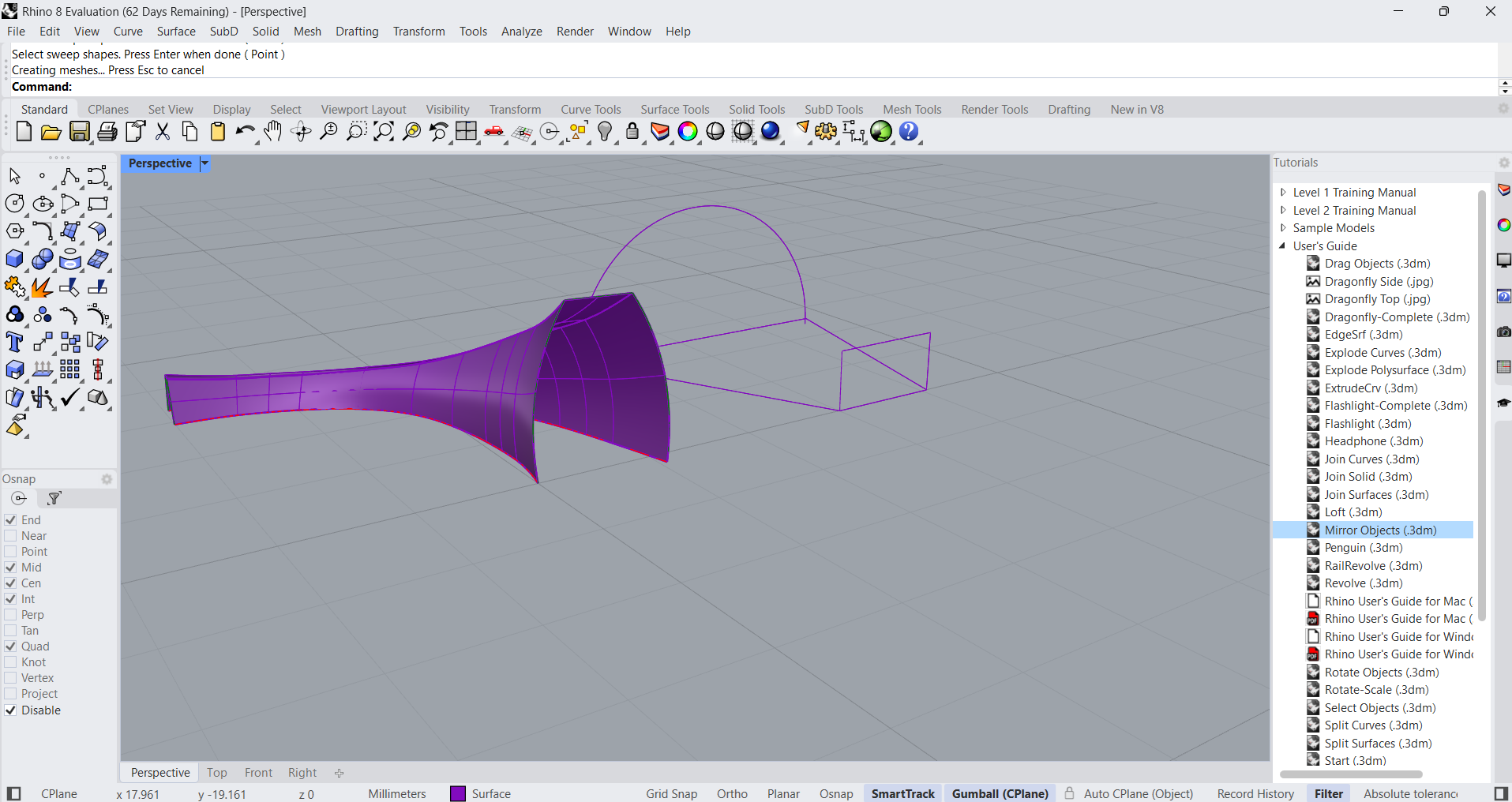

Comando Sweep2

Semana 7

Aula sobre como funcionar com comandos de cortes (21/10):

Comandos:

CurveBoolean: apara, divide e une curvas;
ExtrudeCrv depois de fazer CurveBoolean num objeto;
ClippingPlane: faz um corte em altura e pode aumentar, diminuir ou rodar o objeto em 3D.
ClippingSections: realiza cortes;
Move: para mover.

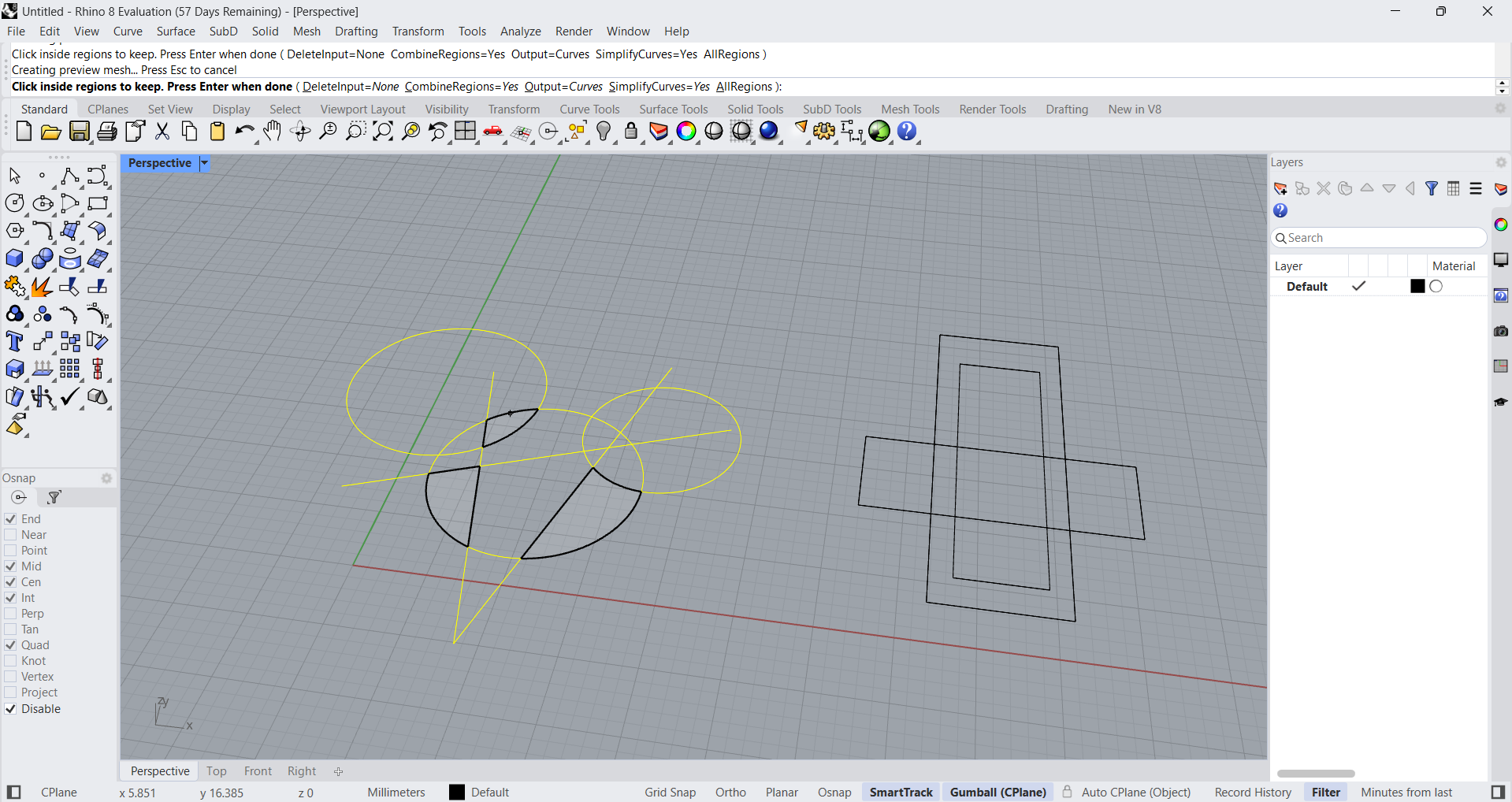

Comando CurveBoolean

Comando ExtrudeCrv depois de utilizar o CurveBoolean

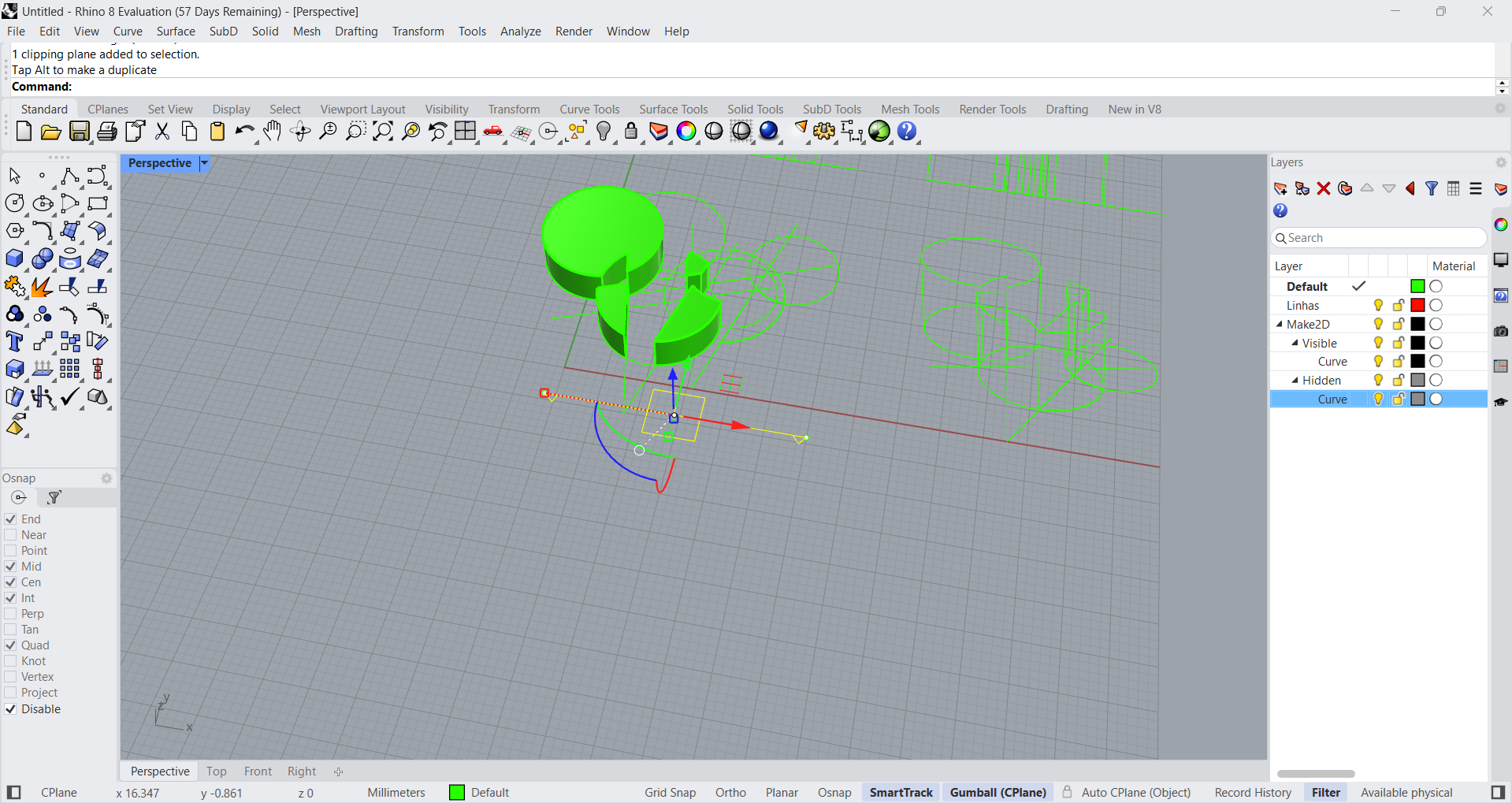

Comando ClippingPlane

Comando ClippingSections

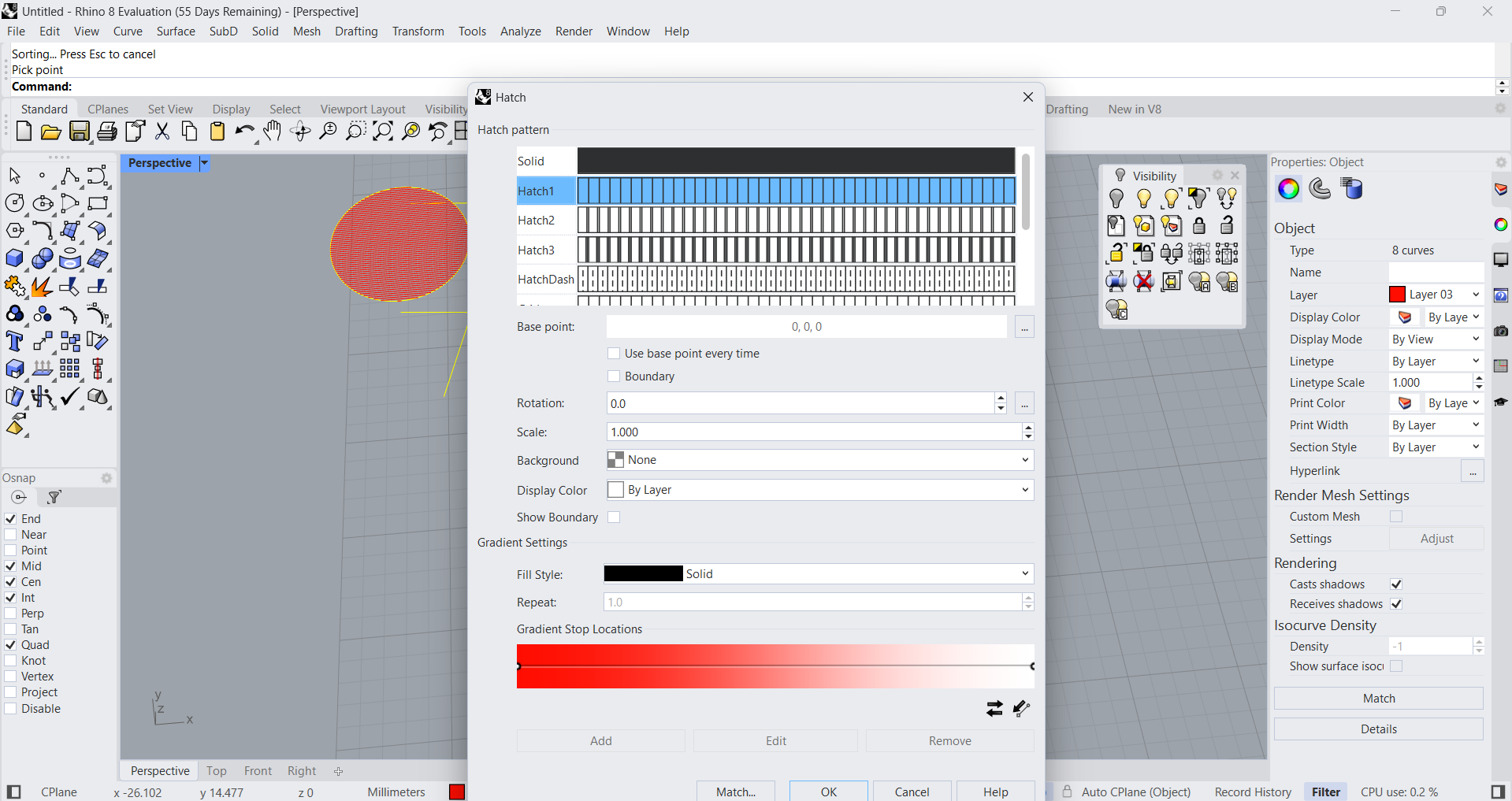

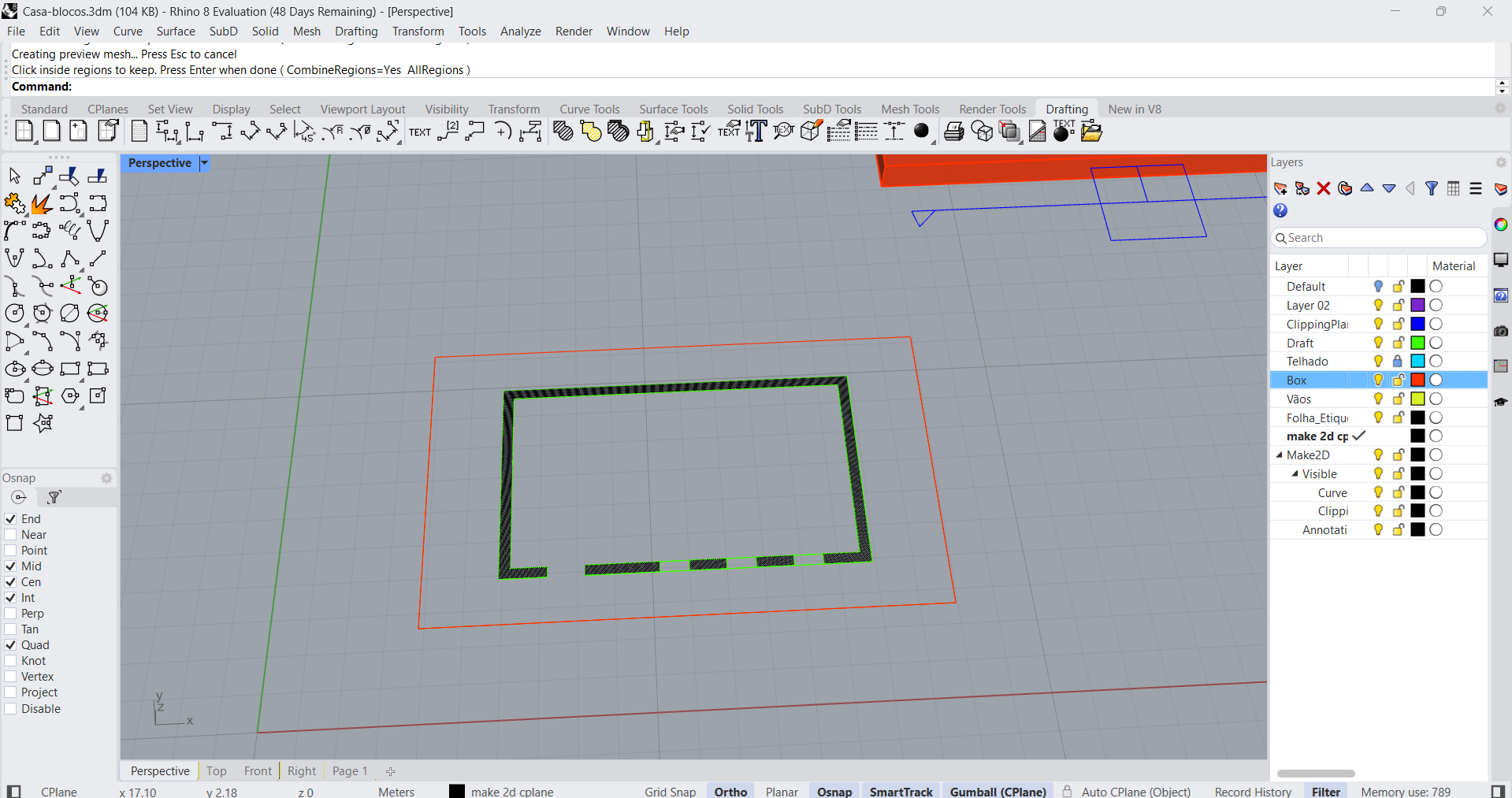

Aula sobre comandos sobre cotas, como utilizar "Options", como escalar, como imprimir e como usar o "Hatch" (dia 23/10):

Comandos (atenção: nesta aula usou-se o exemplo da Casa Sugi de aulas anteriores):

MergeAllCoplanarFaces: serve para limpar arestas;

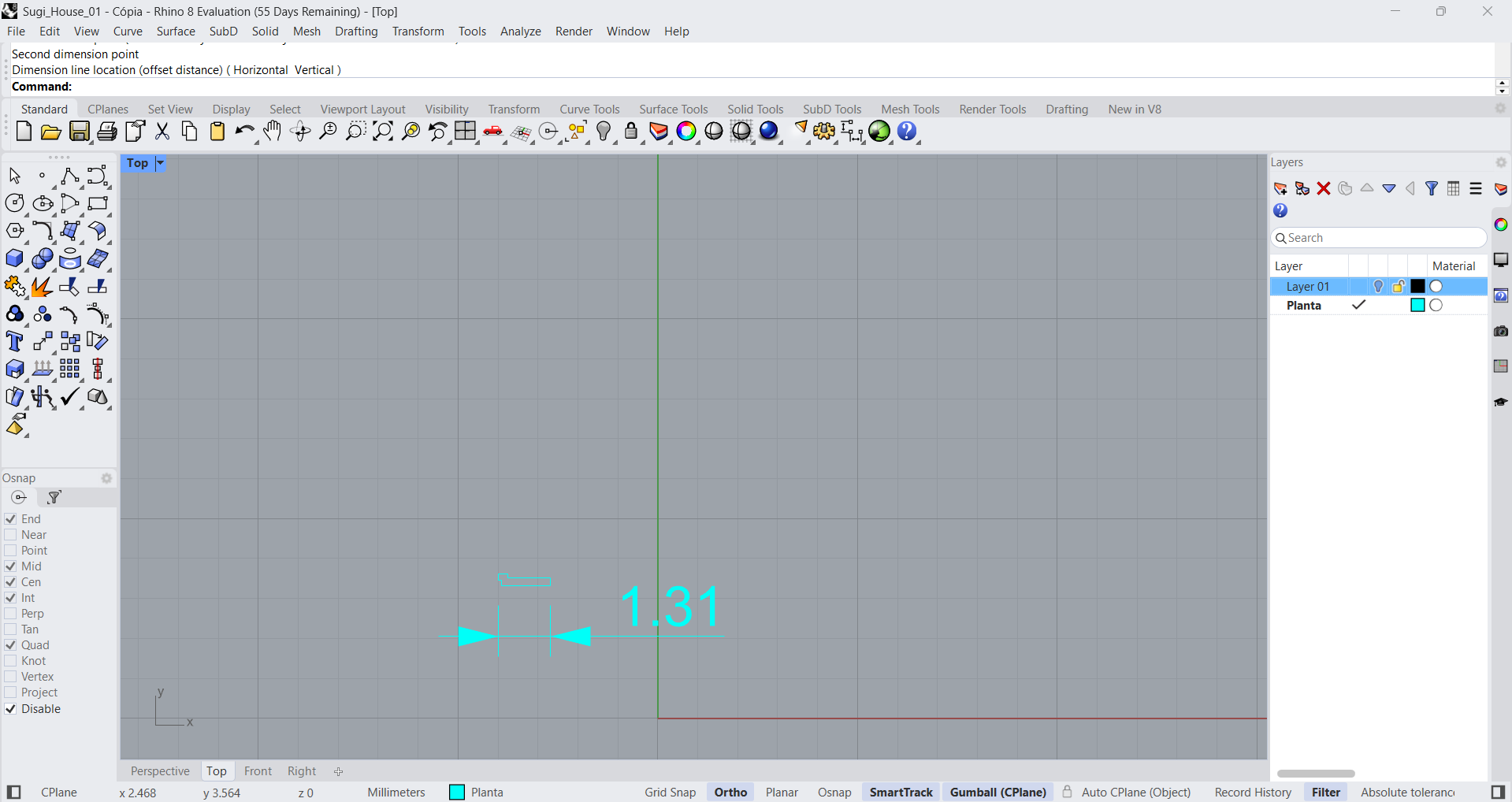

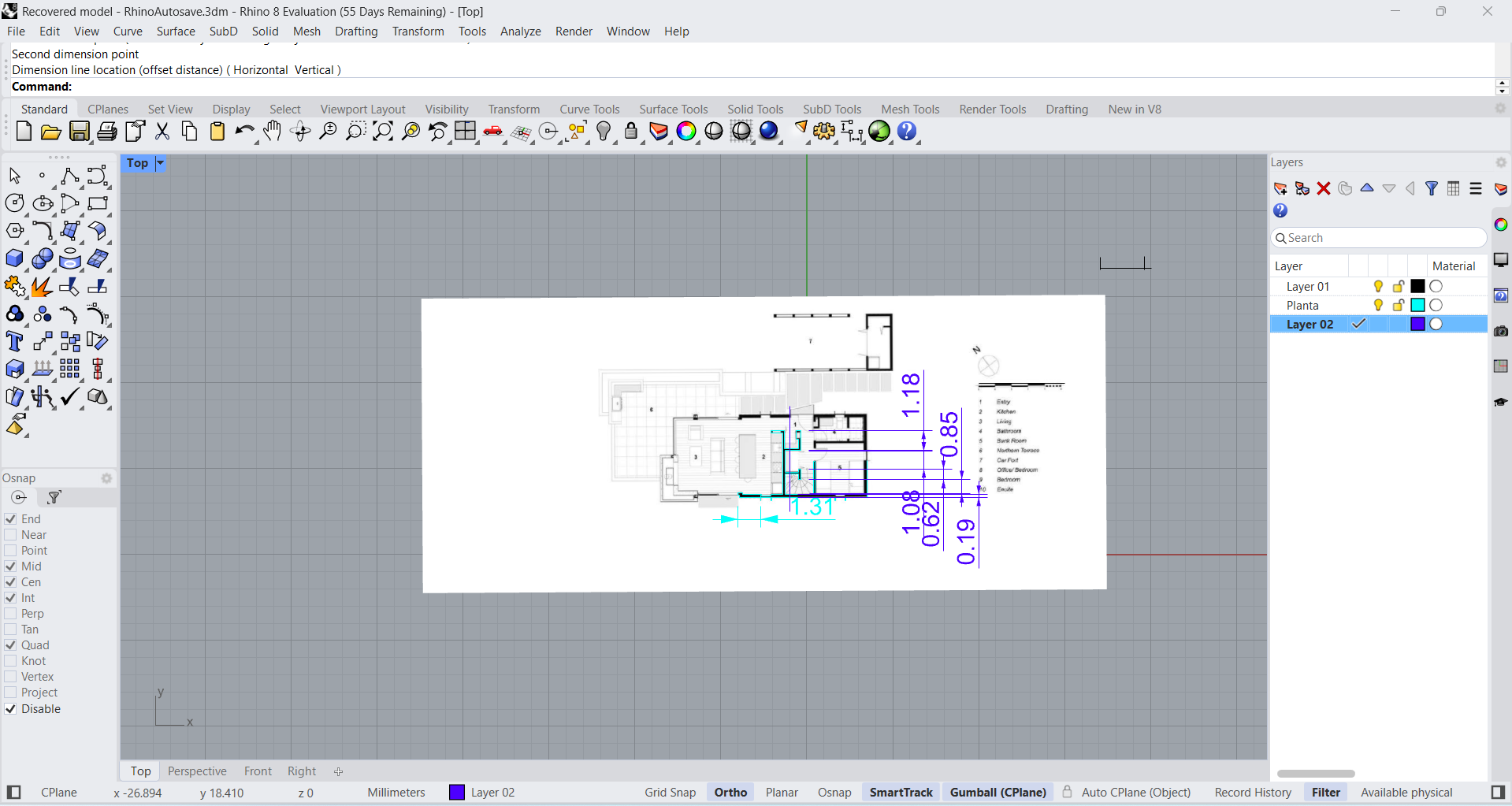

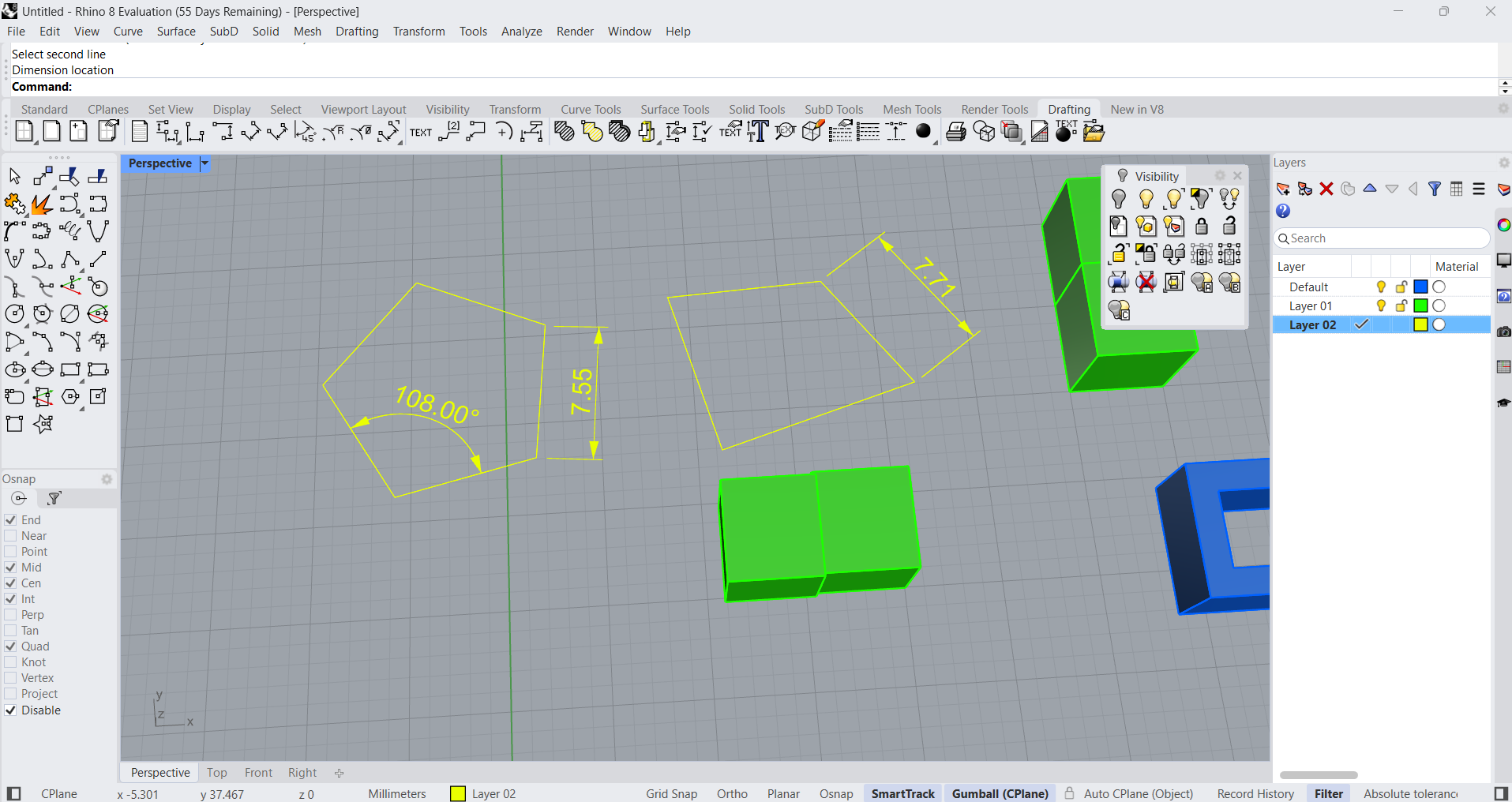

Dim: fornece medidas de cotas;

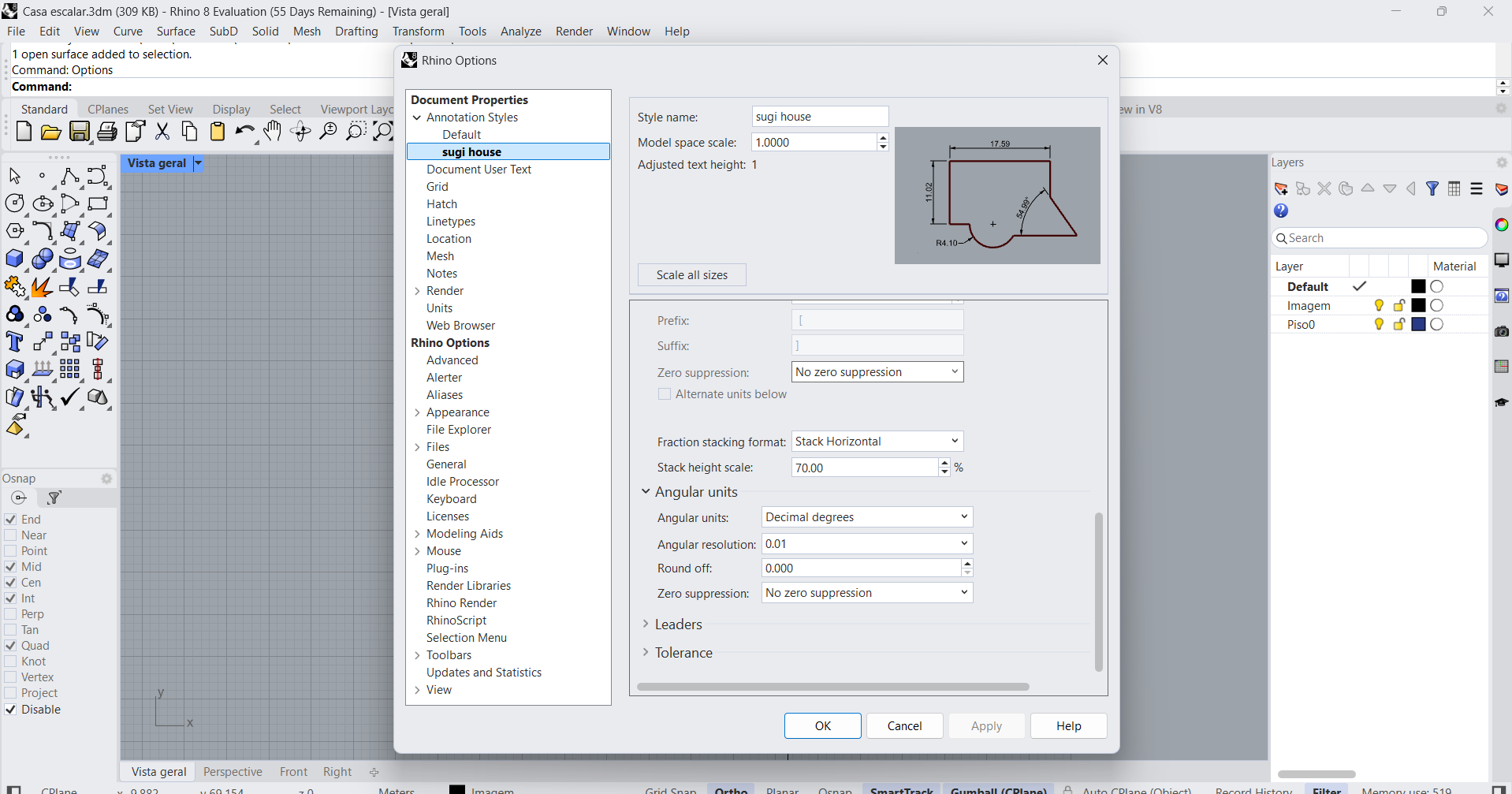

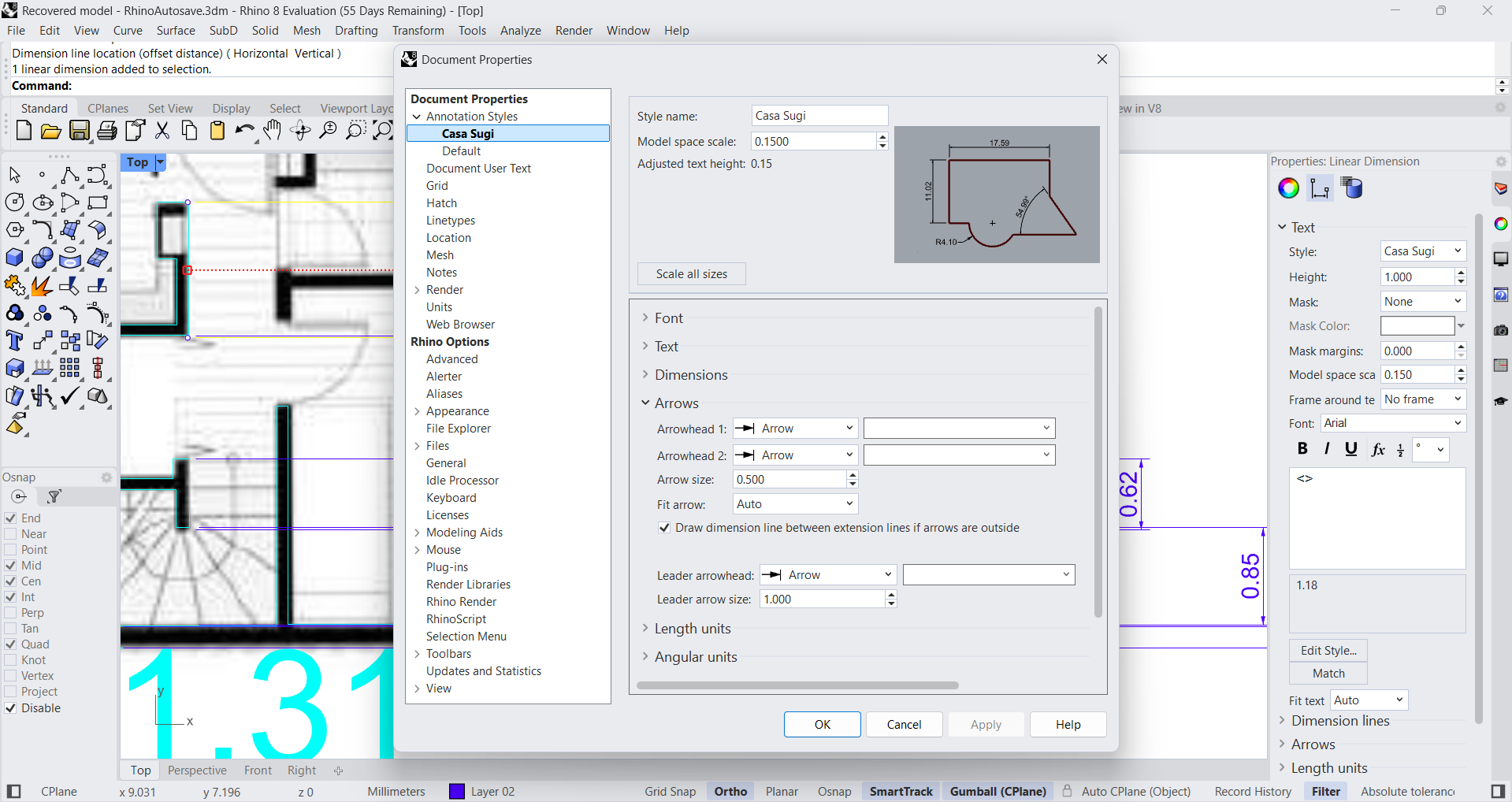

Options:

para criar um novo objeto clicar em "New" em "Annotation Styles";
para dar um nome clicar em "Edit";
"Lenght Units": sempre com duas casas decimais;
"Angular Units": opção de meter vários tipos de ângulos;
"Tolerance": significa o erro que existe nos desenho técnicos (apesar de ser mínimo).

Para diminuir o tamanho das cotas:

clicar em "Linear Dimension" ou em "Options", clicando de seguida em "Edit Style"
quando abrir a página, aparece "Model spare scale"= meter "0,1500".

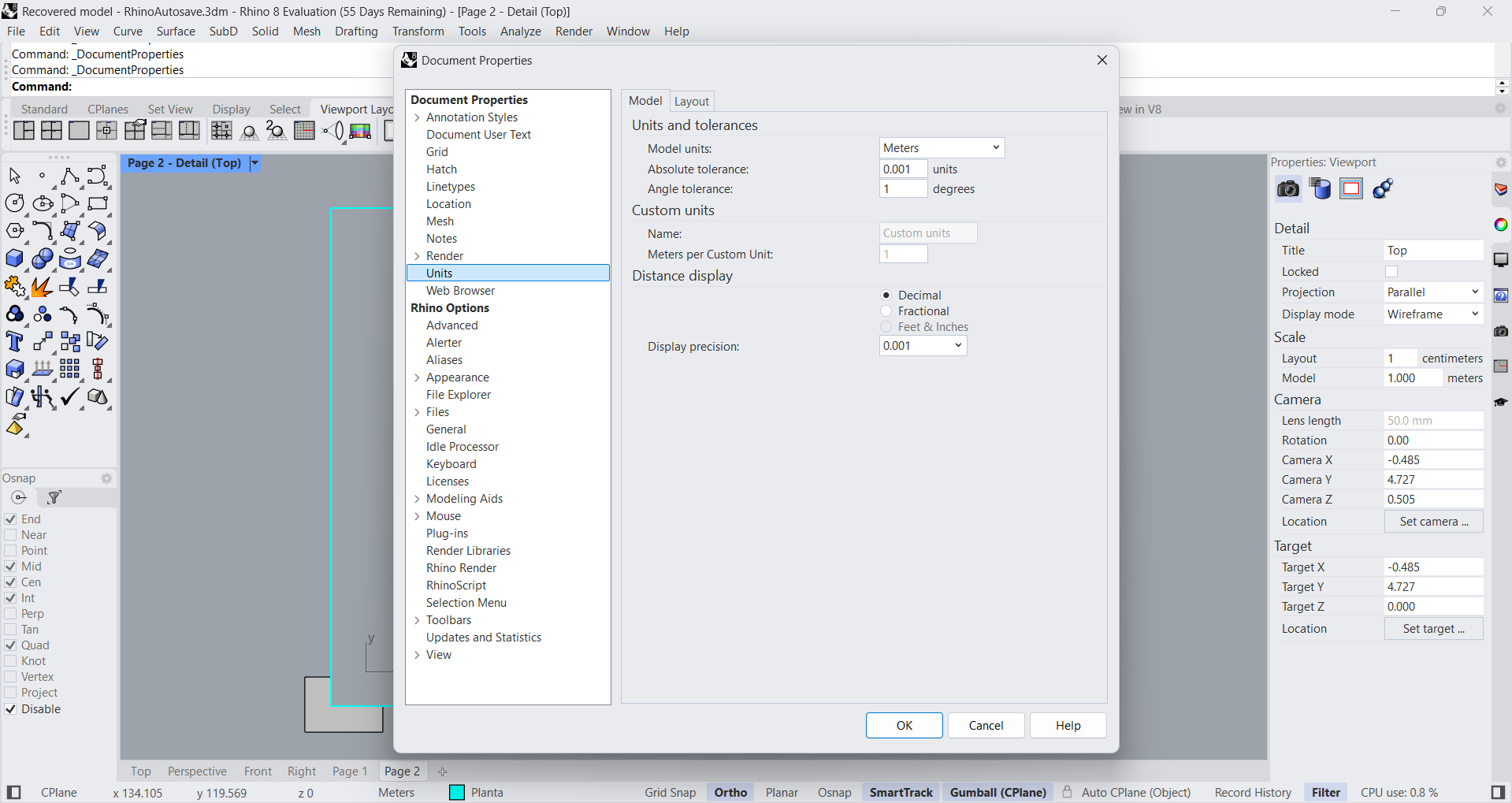

Para escalar:
- Clicar seguidamente em: "File" --> "Properties" --> "Render" --> "Units".
- Exemplo: Pretende-se escalar a 1/100:
- Clicar em "Model" --> "Model Units" --> "Meters";
- Clicar em "Layout" --> "Layout Units" --> "Centimeters".

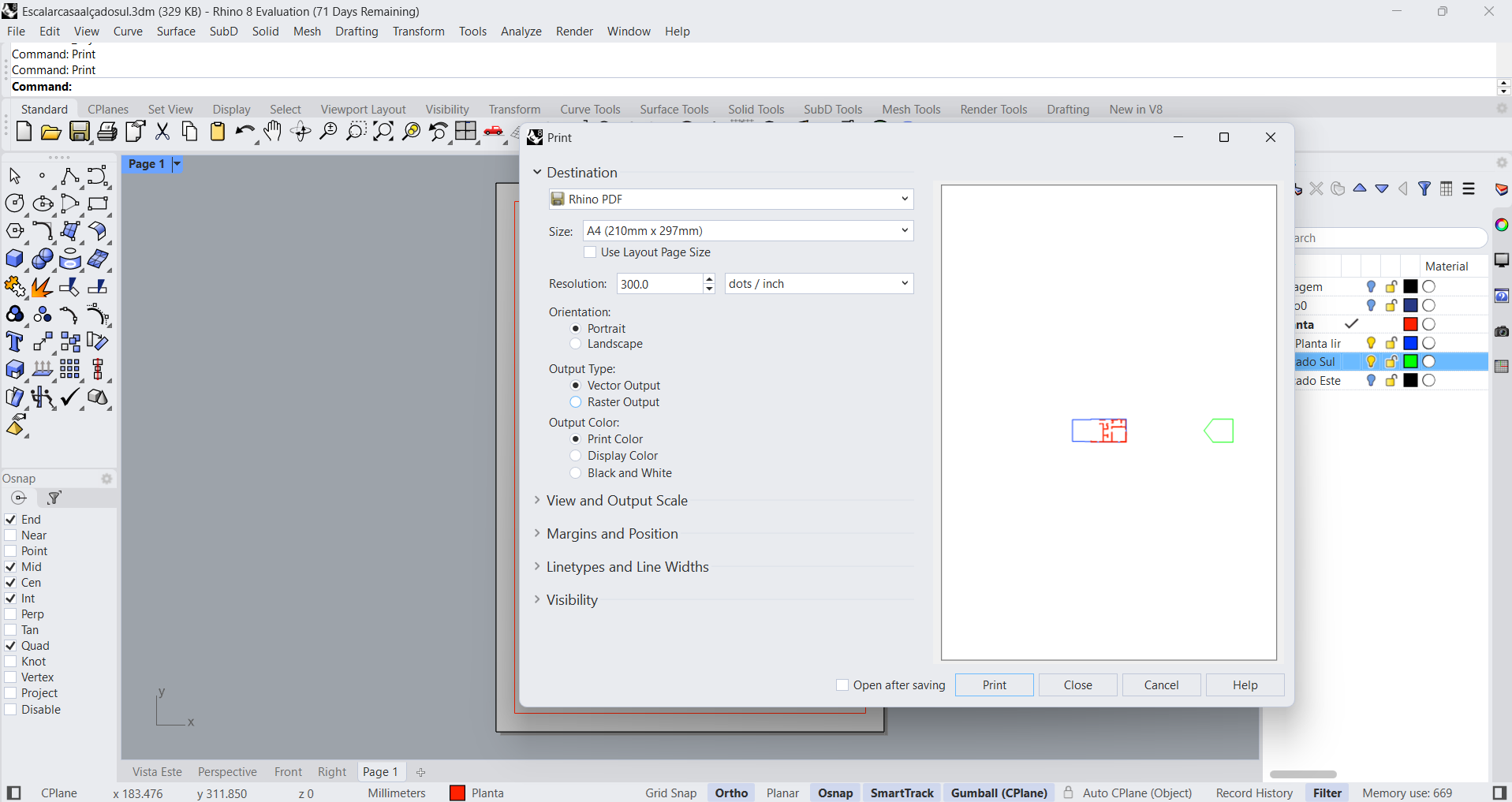

Para imprimir:
