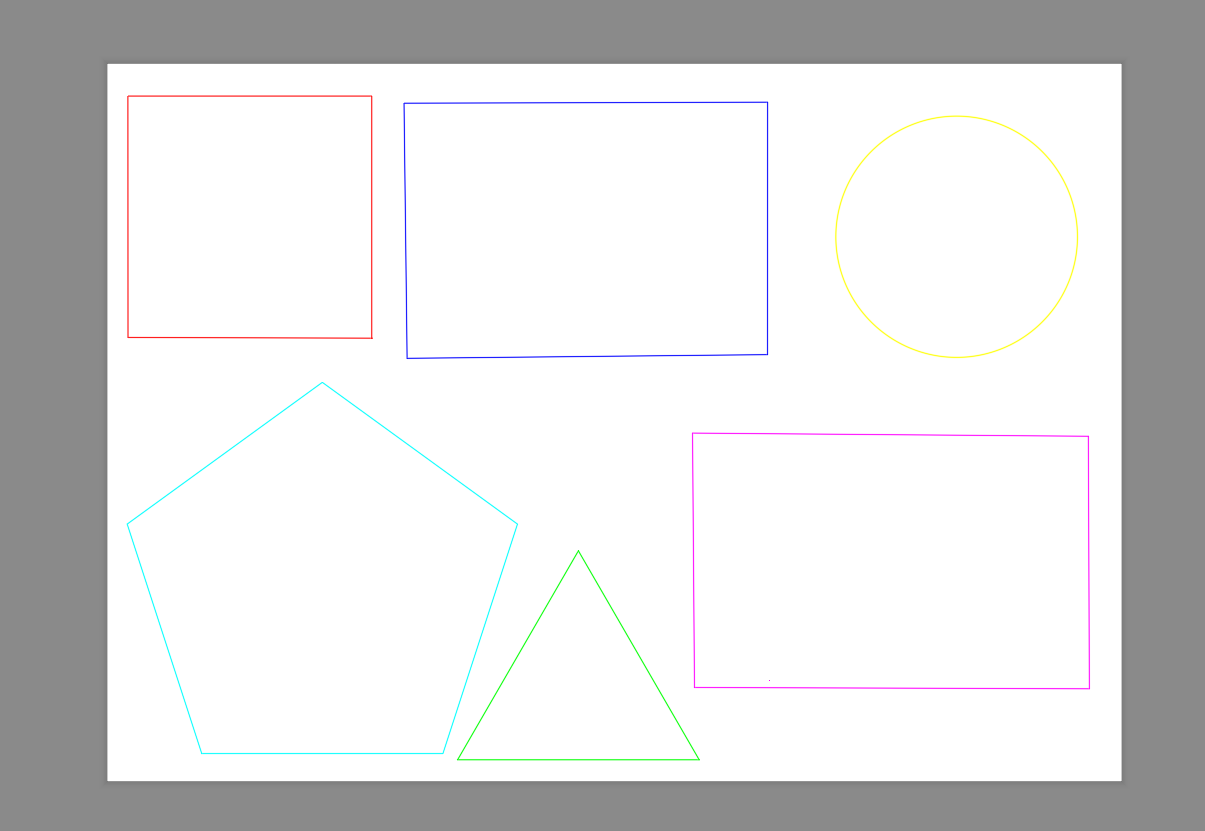

Continuação do exercício das fíguras geométricas.

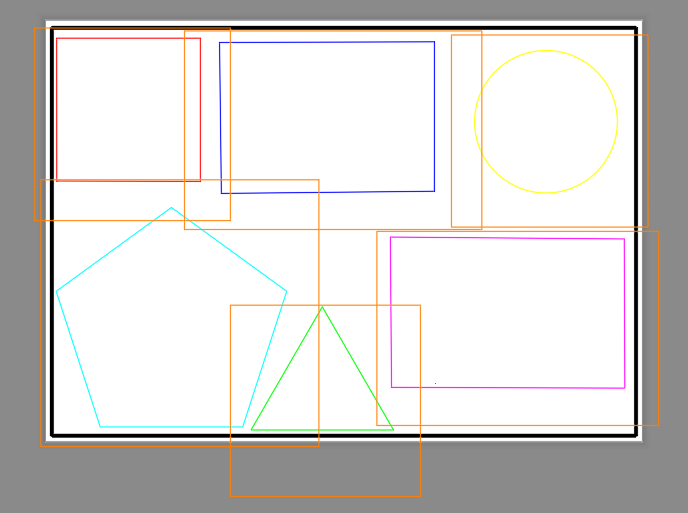

- Organização numa folha A3, legendada.
- Visualização prévia de como ficaria a respetiva impressão.
NOVOS COMANDOS E FUNÇÕES:
-MS: Para entrar no Espaço Modelo e onde podemos também usar LOCK para que a escala se mantenha a mesma mesmo quando se mexe no desenho.
-PS: Para entrar no Espaço de Papel.

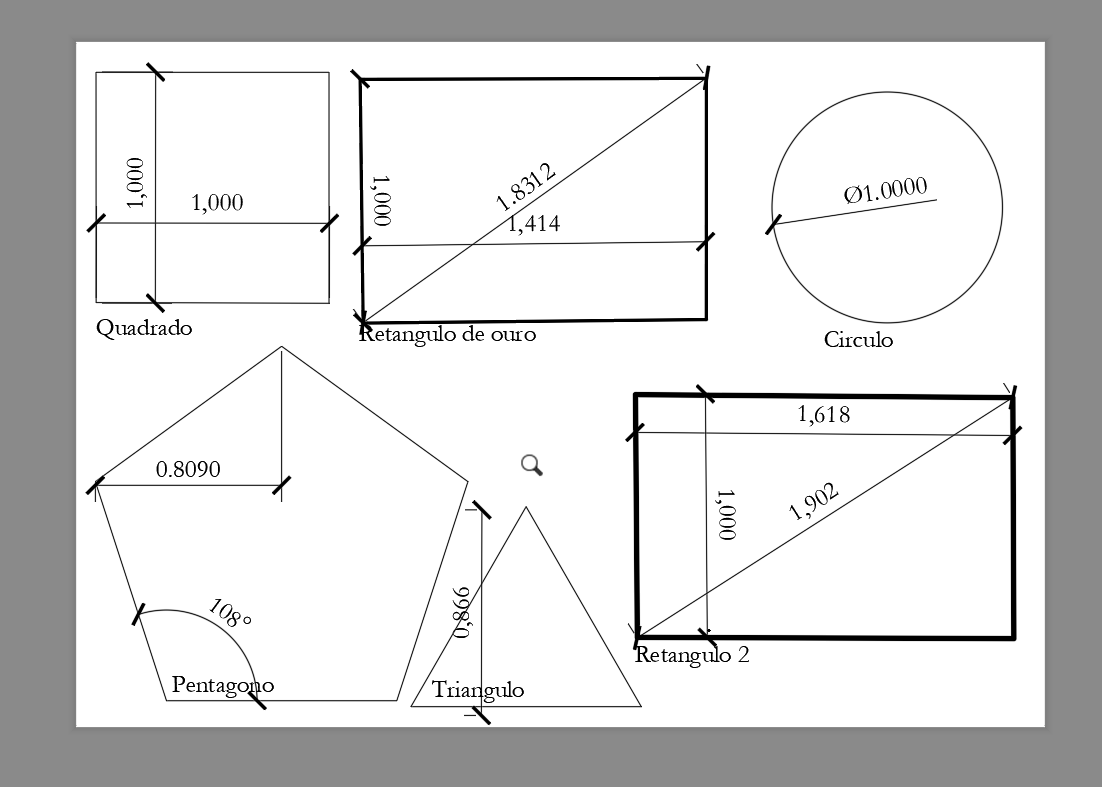

-PLOT:Para verificar como ficaria o desenho impresso.

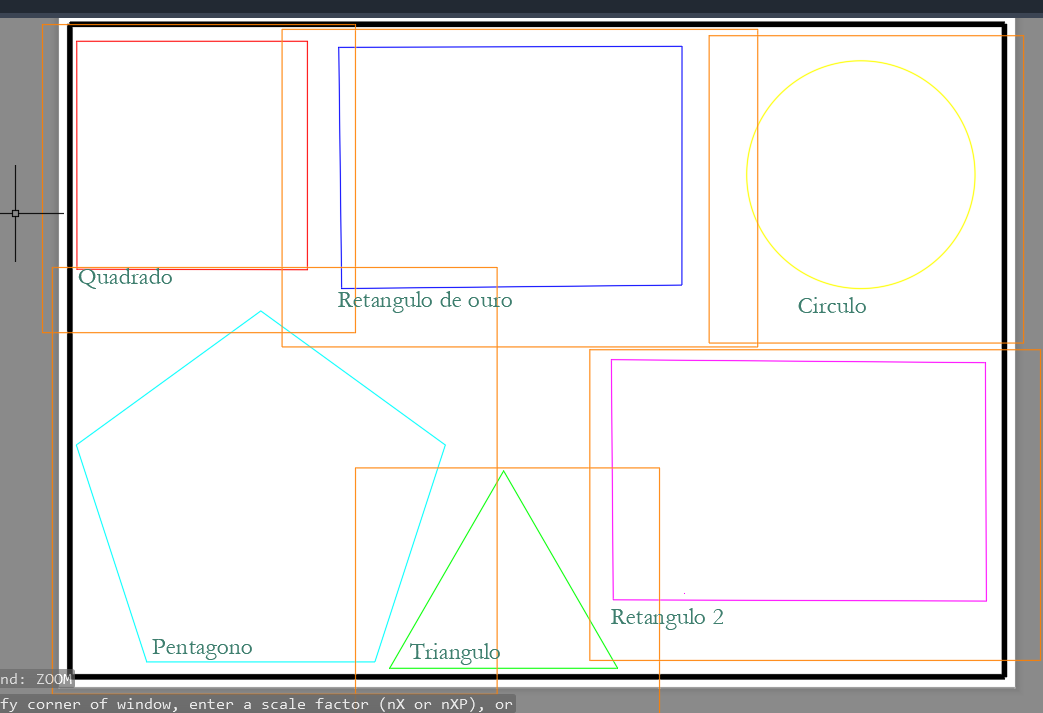

-Colocamos um objeto em escala: Comando ZOOM seguido de 1/10xp.
-PLOT:Para verificar como ficaria o desenho impresso.
-STYLE:Para podermos criar e guardar novas fontes.
-DTEXT: Após ser criada uma nova layer para o texto, este comando permite introuzir texto e legendas nas imagens.

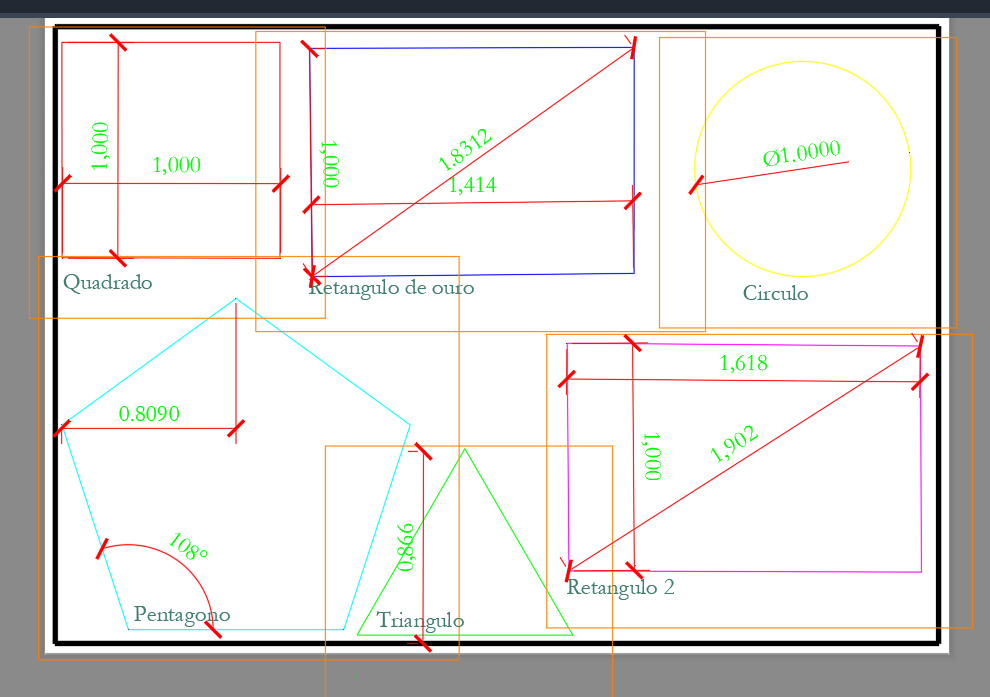

-DIMSTY:Criar estilos de dimensões de cotas.
-DIM:Para aplicar os estilos dedimensões cotas.
-SETVAR:Para aceder a propriedades dos estilos de dedimensões de cota de forma mais fácil.
-PROPERTIES: Alterar propriedades dos elementos, nomeadamente o texto.
