Mestrado Integrado em Arquitetura 2C
Representação Digital
Professor Luís Romão
2025/2026
Adriana Ataide
Semana 02
Início da aprendizagem do programa AutoCAD.
Configuração das opções do Autocad.
Criação de um template personalizado.

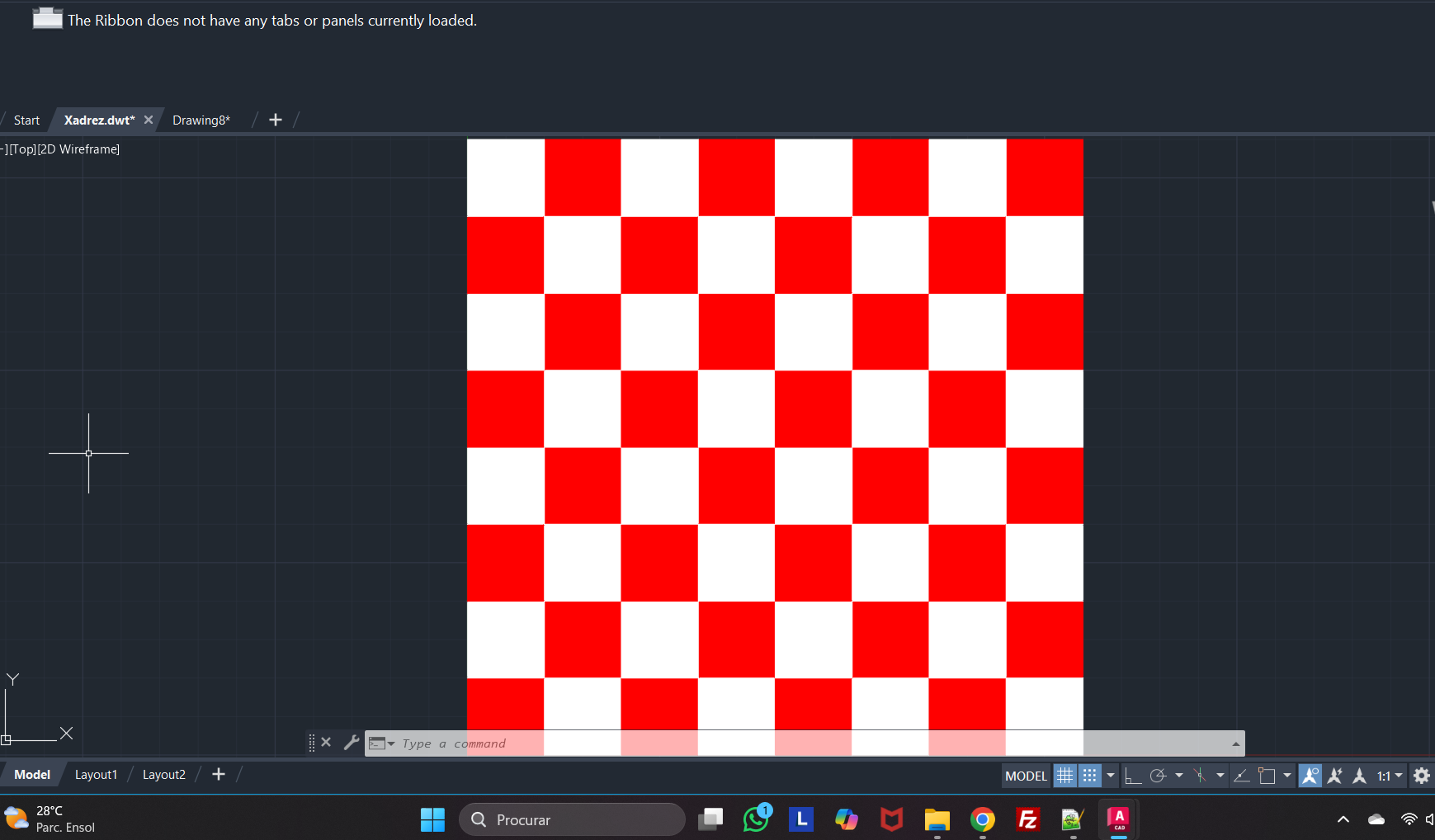

Representação de várias quadrículas para a formação de um padrão xadrez.
Ao longo do processo de criação foi feito um registo de todos os comandos no Notepad++. Desta forma criamos um guião que pode ser seguido de forma a confirmar todos os passos ou pode ser copiado e diretamente colado no Autocad para exercicios futuros que sejam semelhantes.

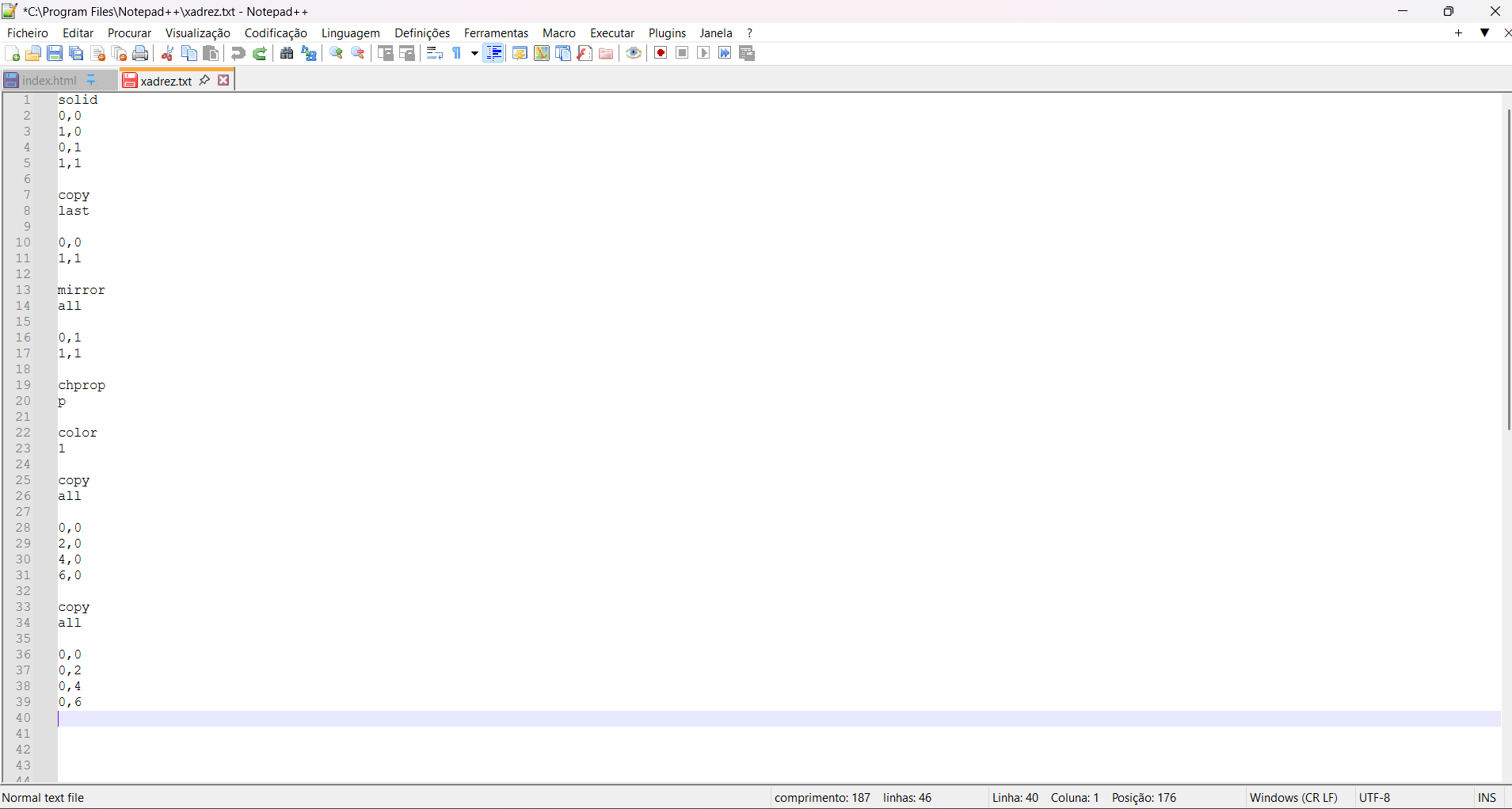

-Programação do quadrado xadrez no notpad.
-Criação das layers de trabalho para diferentes formas geométricas e cores.
-A função layer, pode ser utilizada para dividir os diferentes desenhos, por exemplo se for um desenho de uma casa, poderia-se ter uma layer para cada nível diferente.

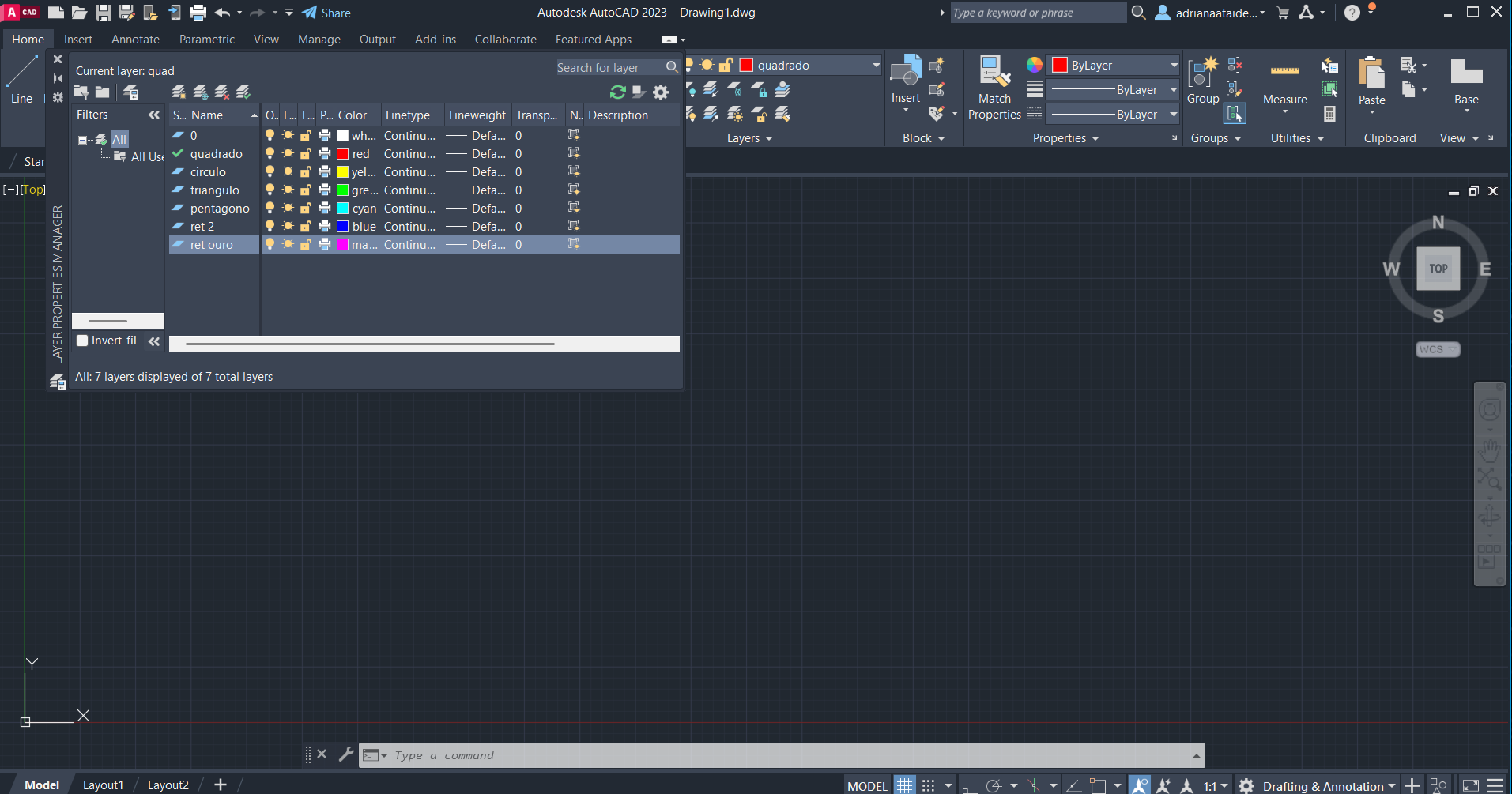

Assim, criamos diferentes layers:
- Quadrado, em vermelho;
- Círculo, em amarelo;
- Triangulo, em verde;
- Pentagono, em cyan;
- Retangulo 1, em rosa;
- Retangulo 2, em azul;
