MIArq 2C
Sistemas de Representação Digital em Arquitetura
Professor Luís Romão
2025/2026
Ana Leonor Ribeiro
Semana 06
AULA 11
-ICOSAEDRO

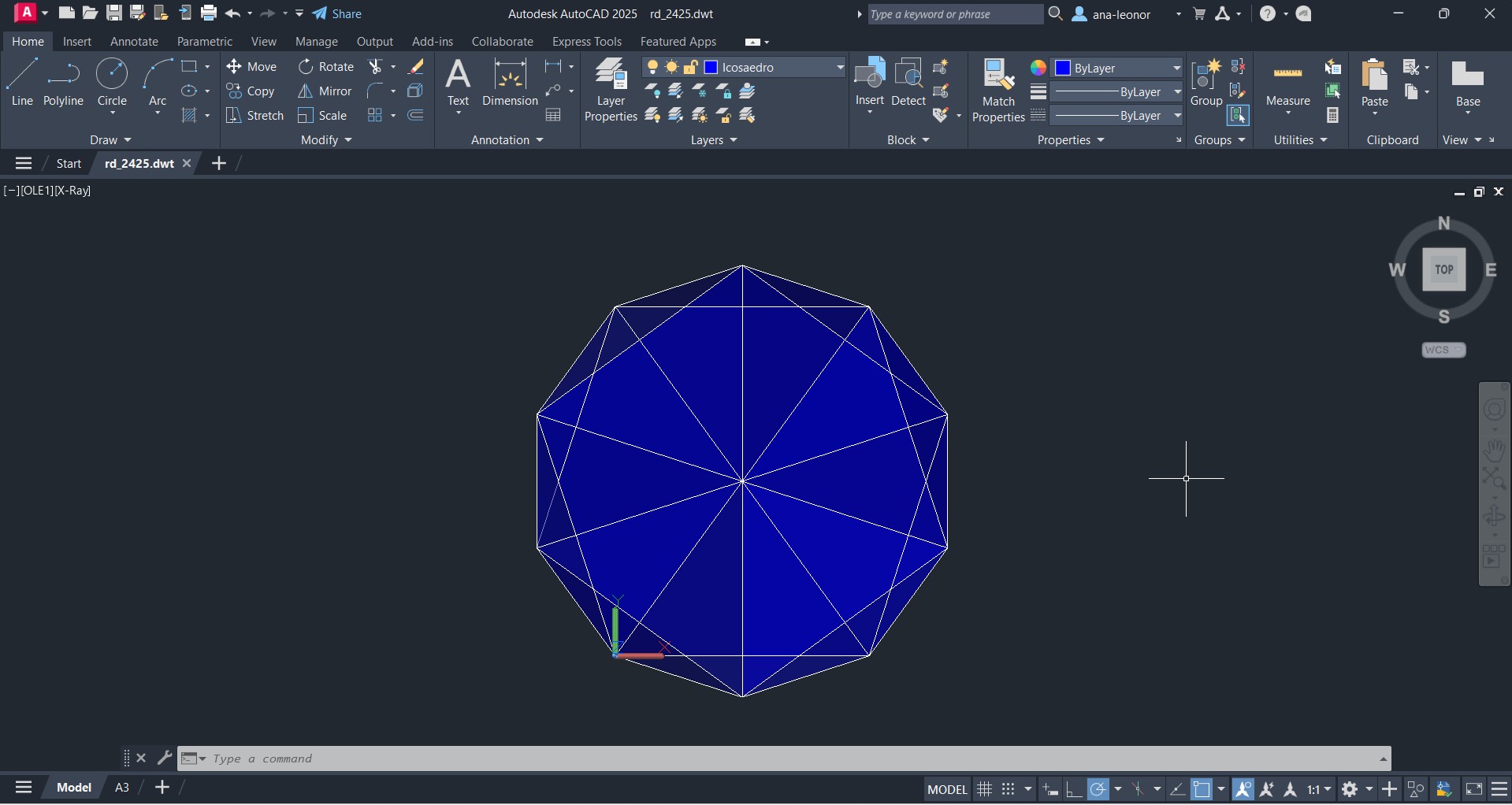

Conclusão da aula anterior- construção da restantes parte do Icosaedro, dando origem ao sólido final.
-SECÇÕES CÓNICAS

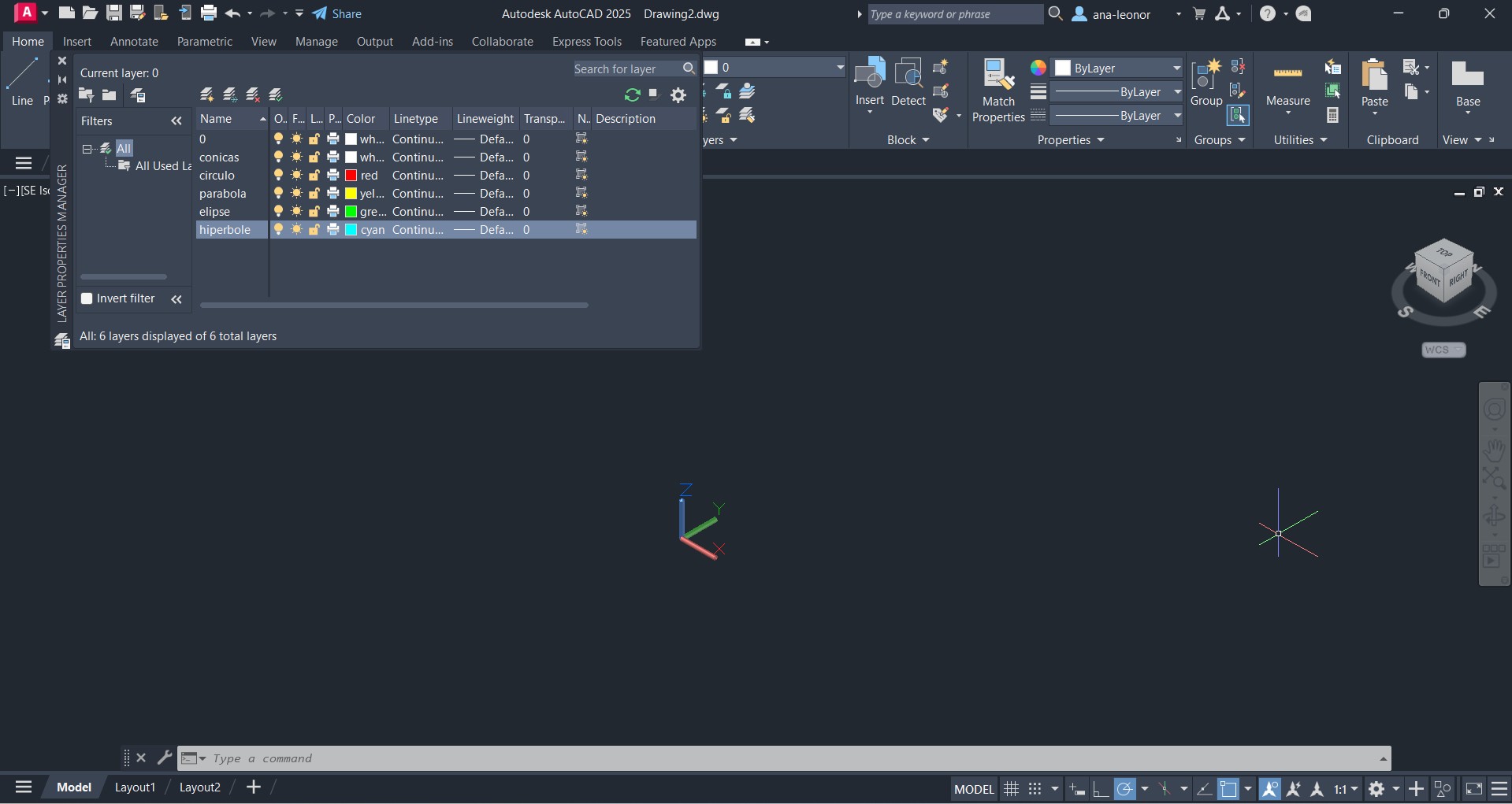

Criação de novas layers para secções cónicas a criar.
-CONE

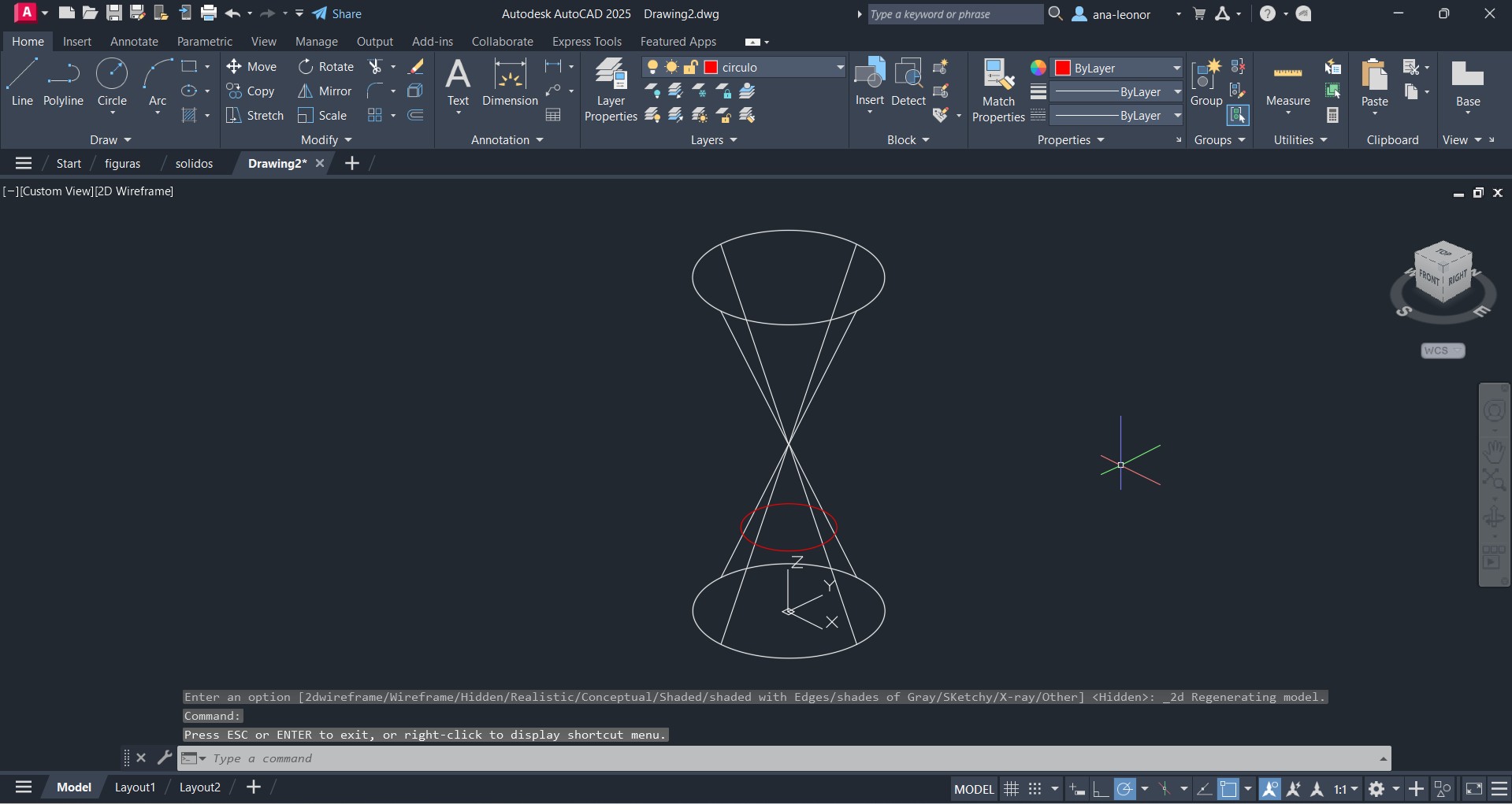

Ínicio do trabalho sobre a Layer "Cone".

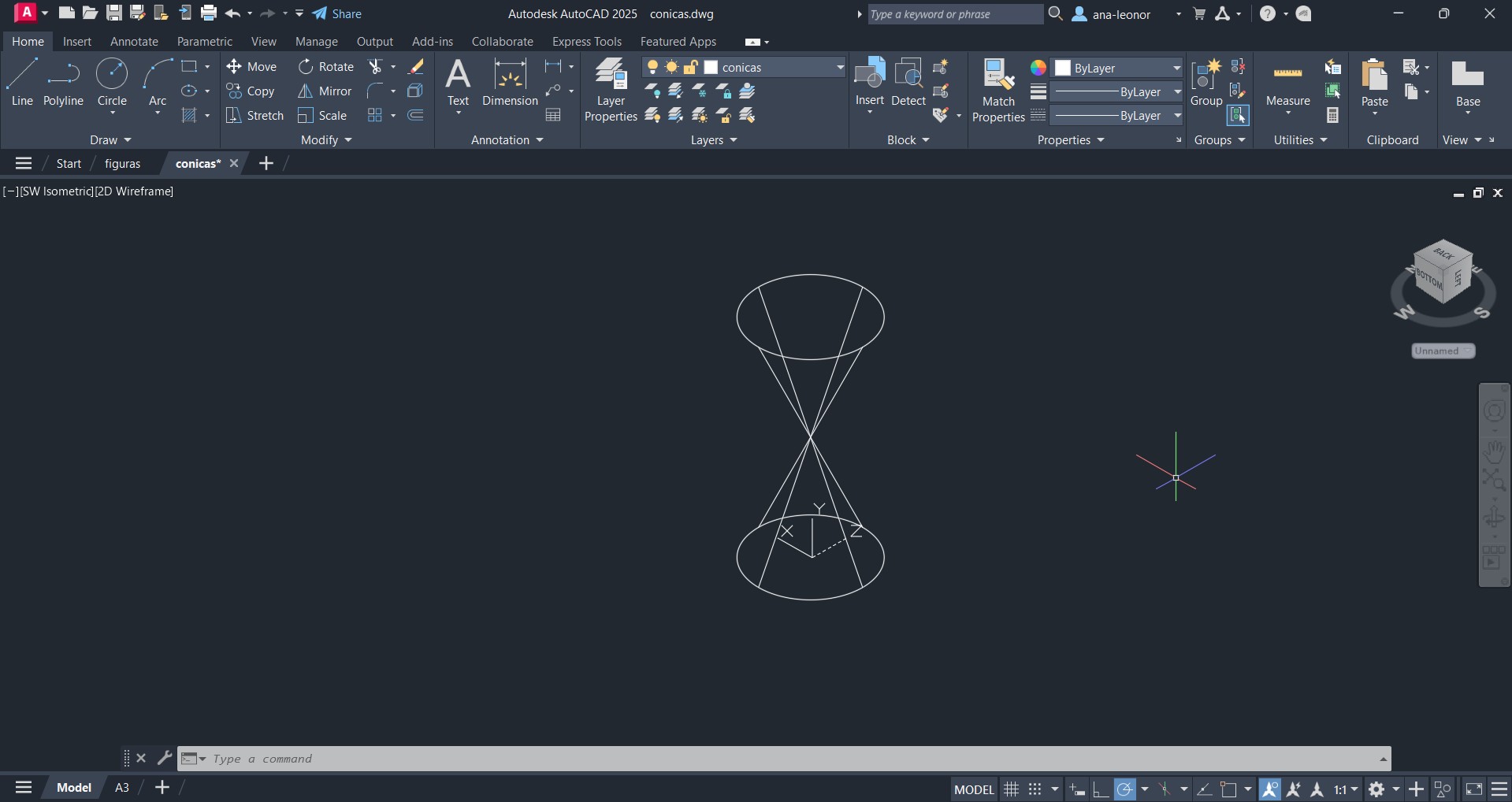

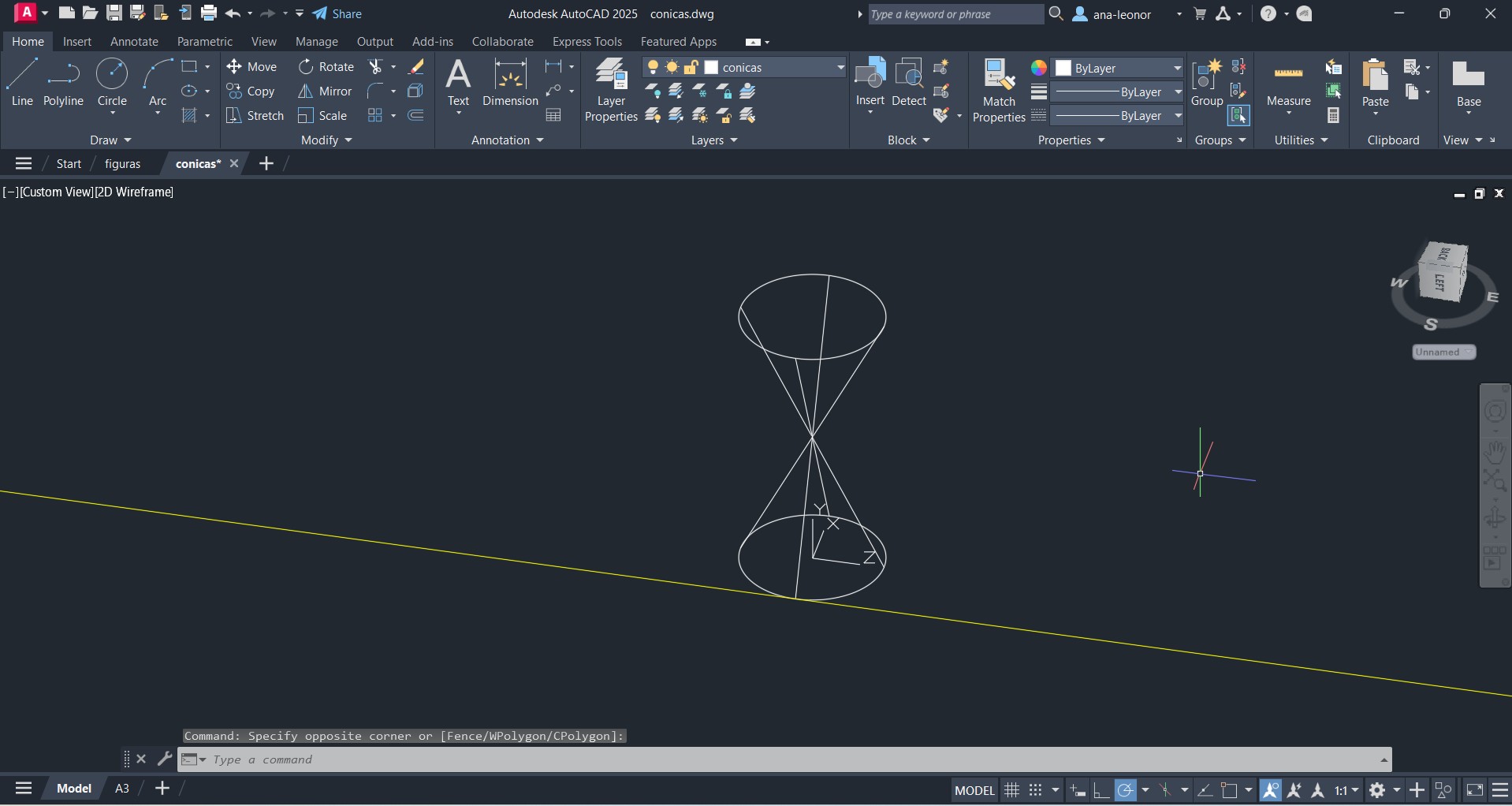

Introdução a novos Comandos como o CONE (ferramenta usada para criar o cone) e SECTION (vista em corte de um objeto tridiomensional).
-PARÁBOLA

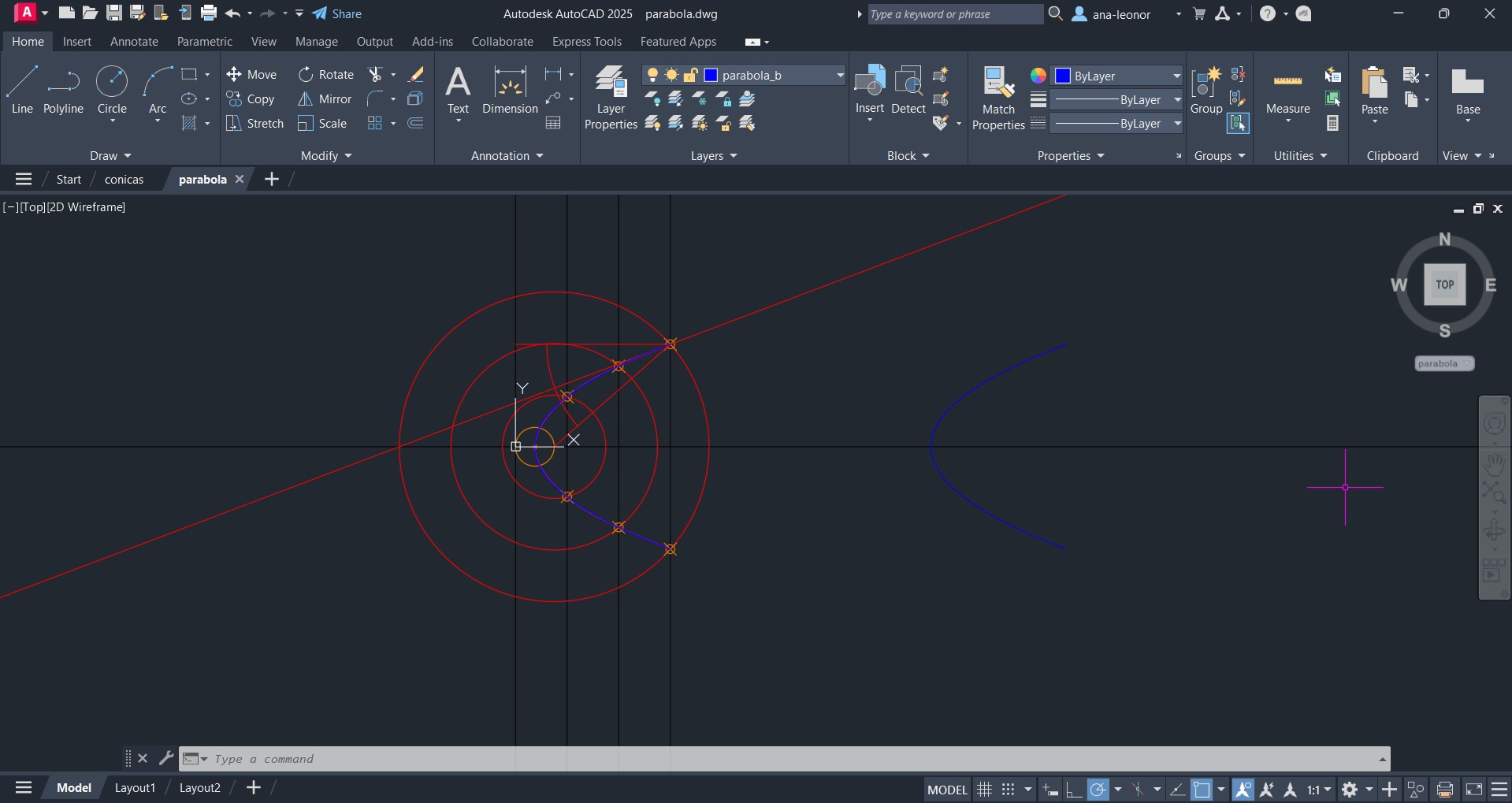

Continuação do exercício, trabalhando agora sobre a layer "Parábola".

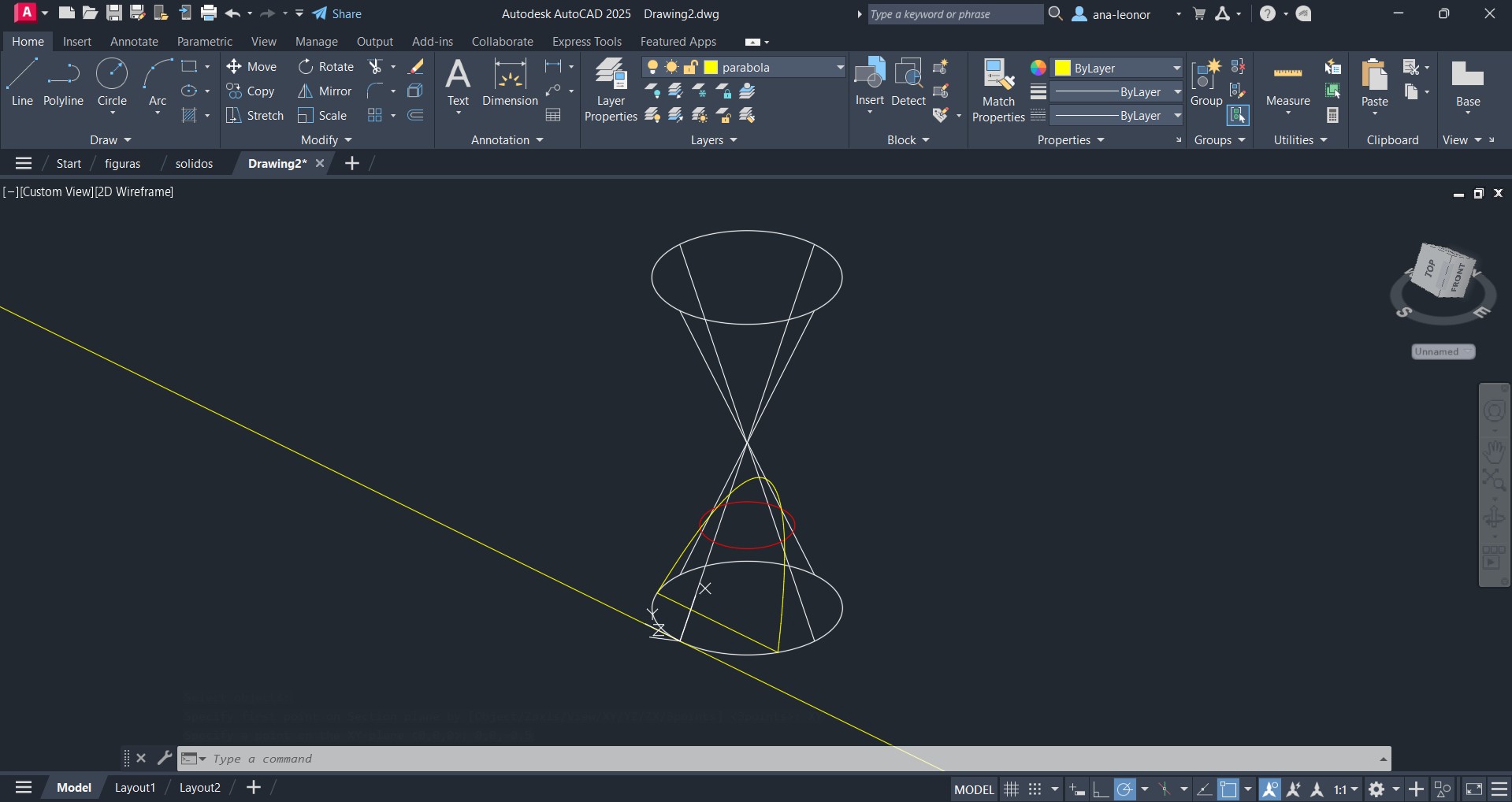

-ELIPSE
Continuação do exercício, trabalhando agora sobre a layer "Parábola".
A recolocação do UCS(Sistema de eixos) é essencial para a progressão da secção geométrica.
-HIPÉBOLE

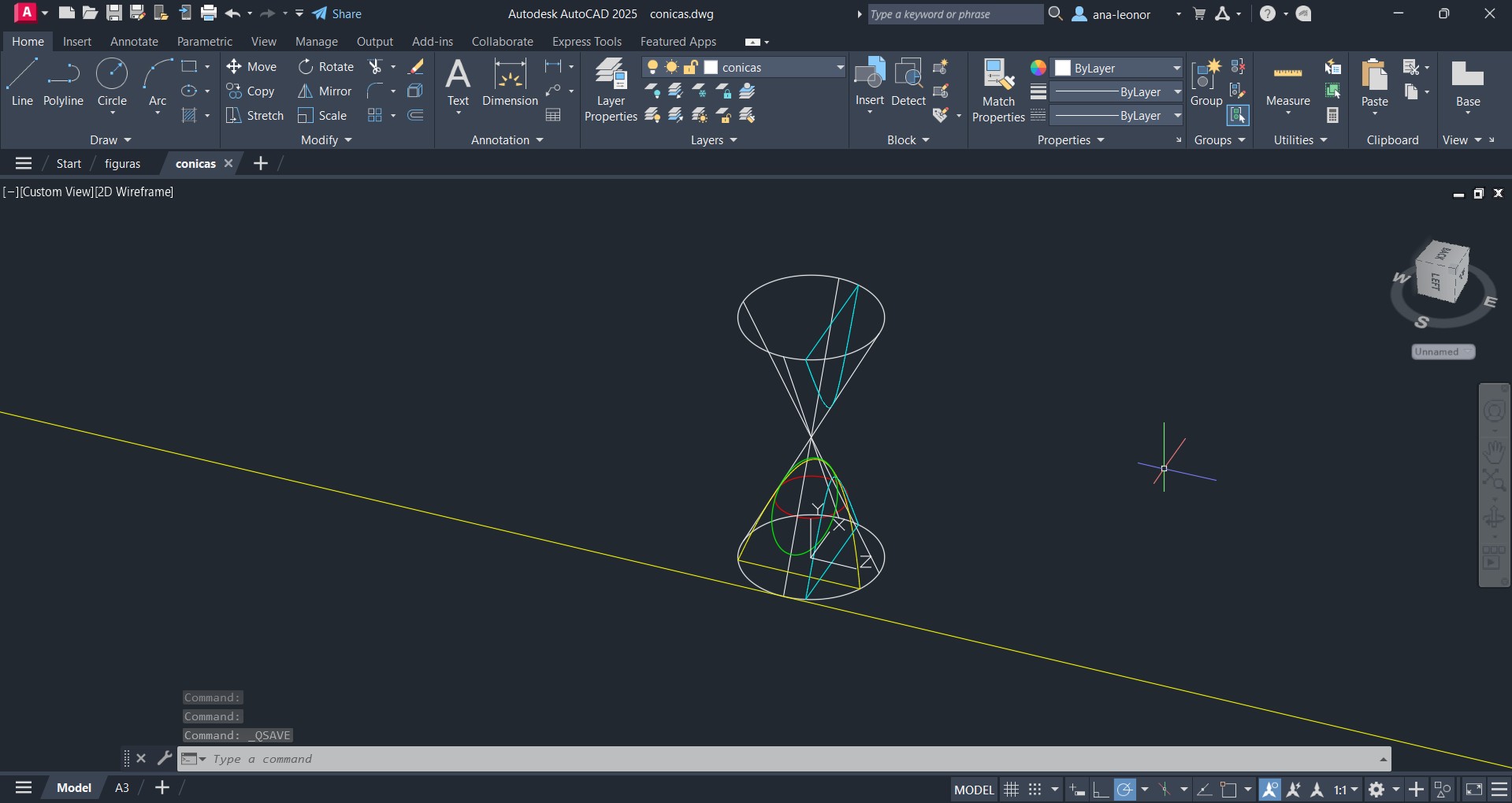

Continuação do exercício, trabalhando agora sobre a layer "hipébole".
AULA 12
-PÁGINA

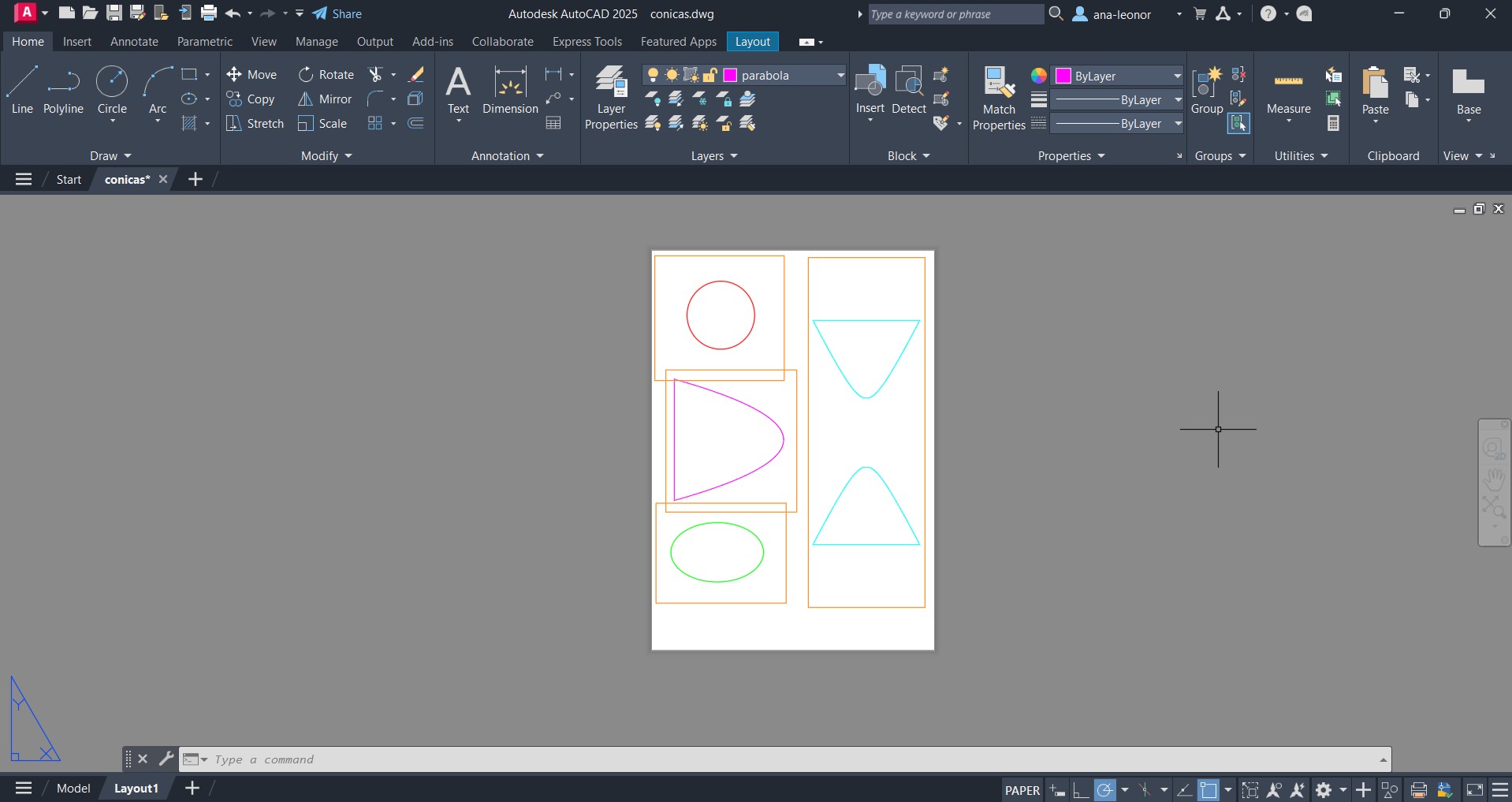

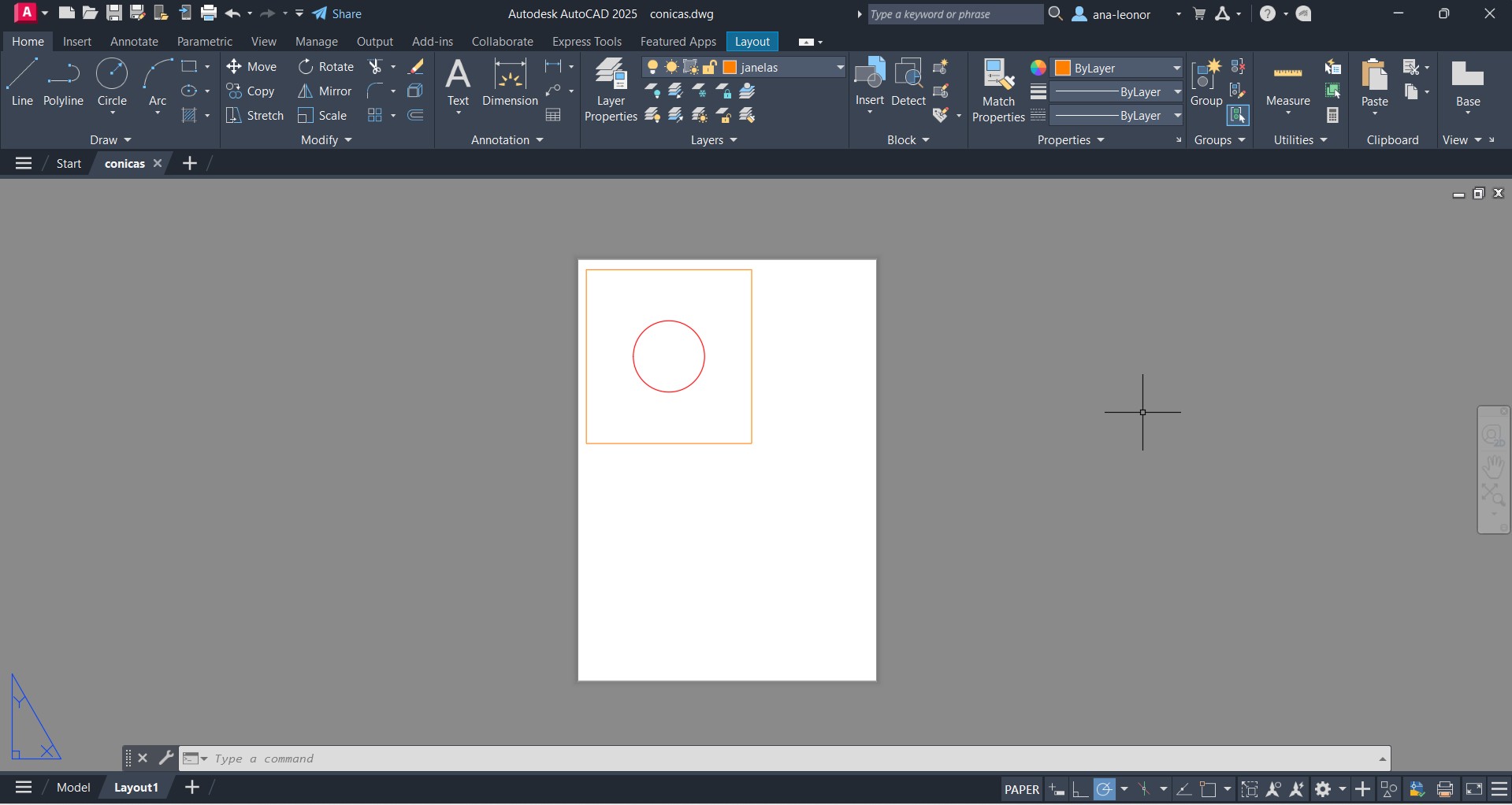

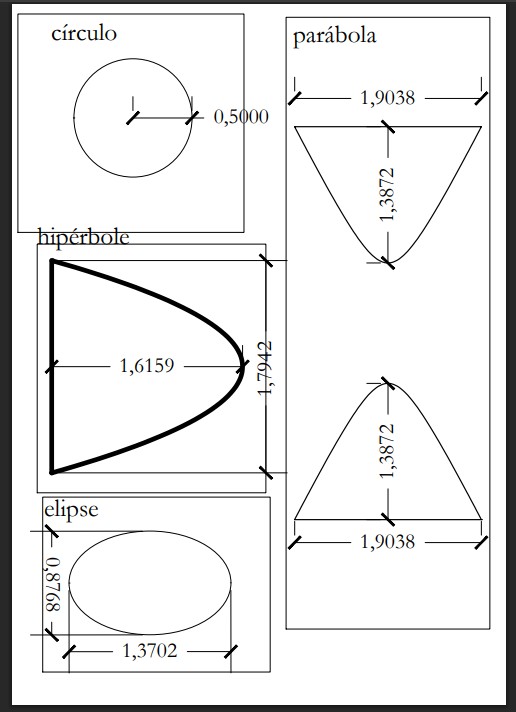

Criação de um novo layout, no formato A4, para colocar as figuras trabalhadas na aula anterior.
Através da ferramenta MVIEW (para criar e controlar janelas de vizualização), as figuras foram sendo colocadas sobre o A4.

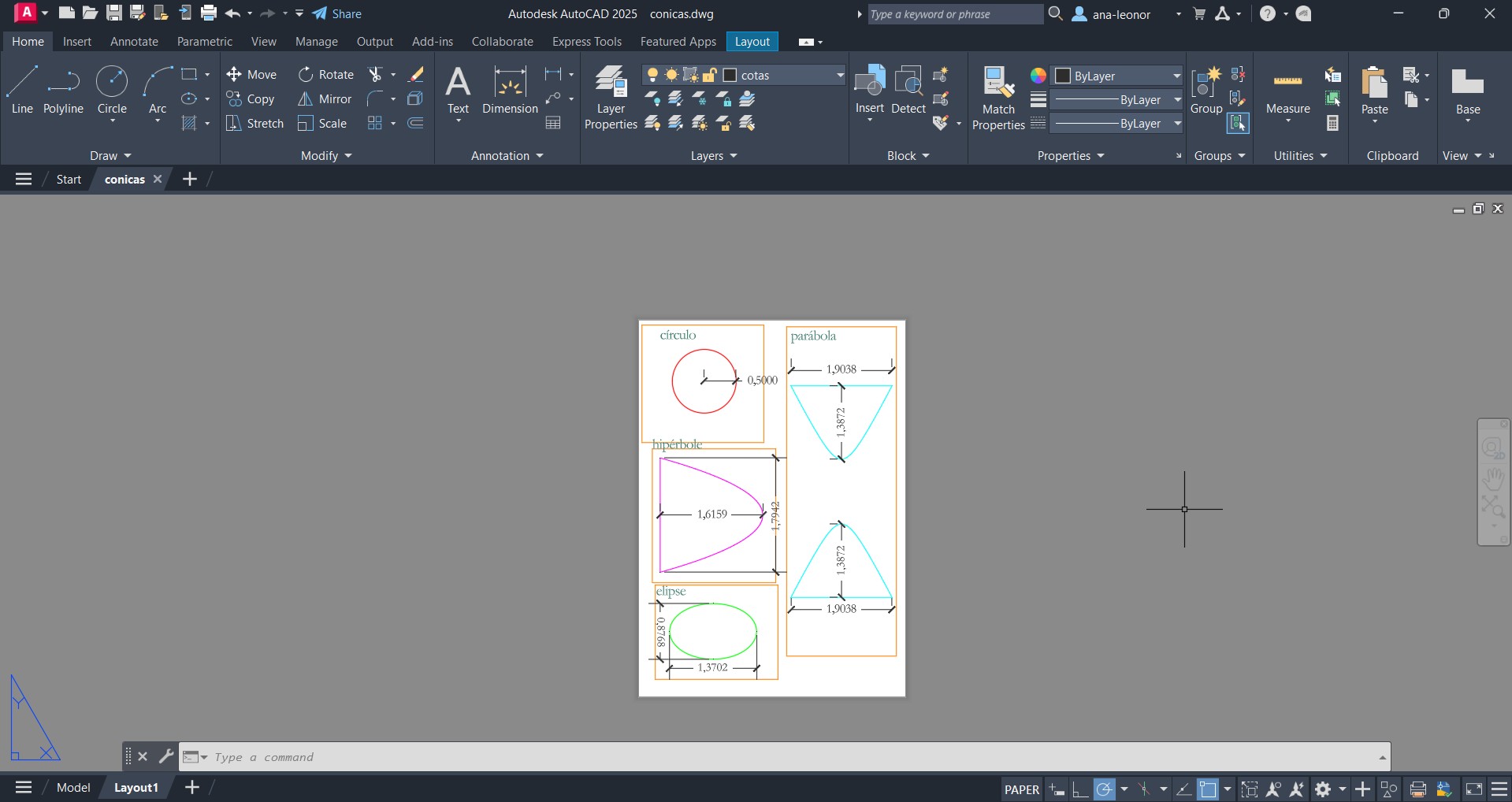

Criação de legendas para os nomes e alturas das secções, através das ferramentas já usadas, DIMSTYLE e DIM.
-PARÁBOLA

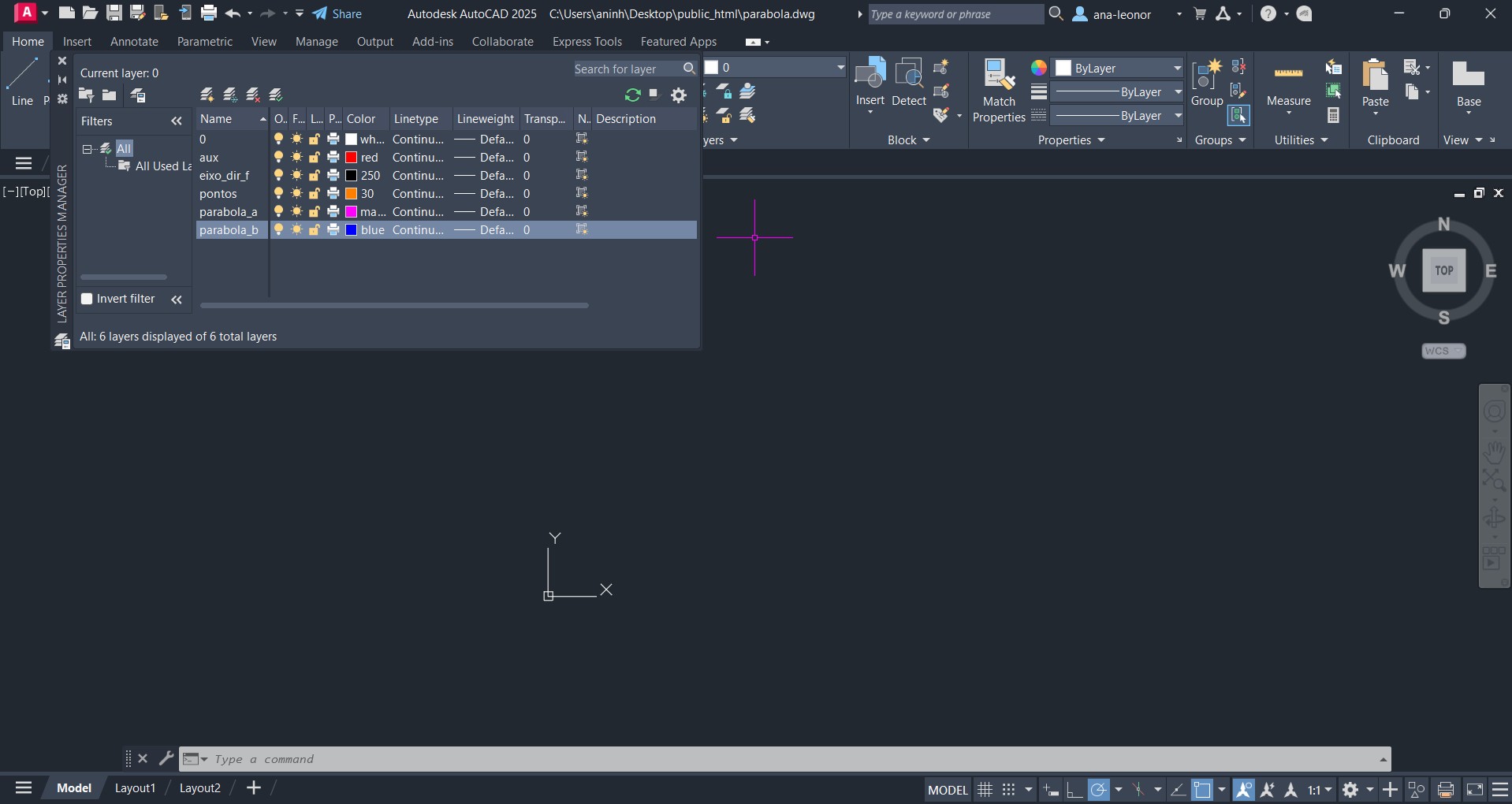

Criação de novas layers para secções cónicas a criar.

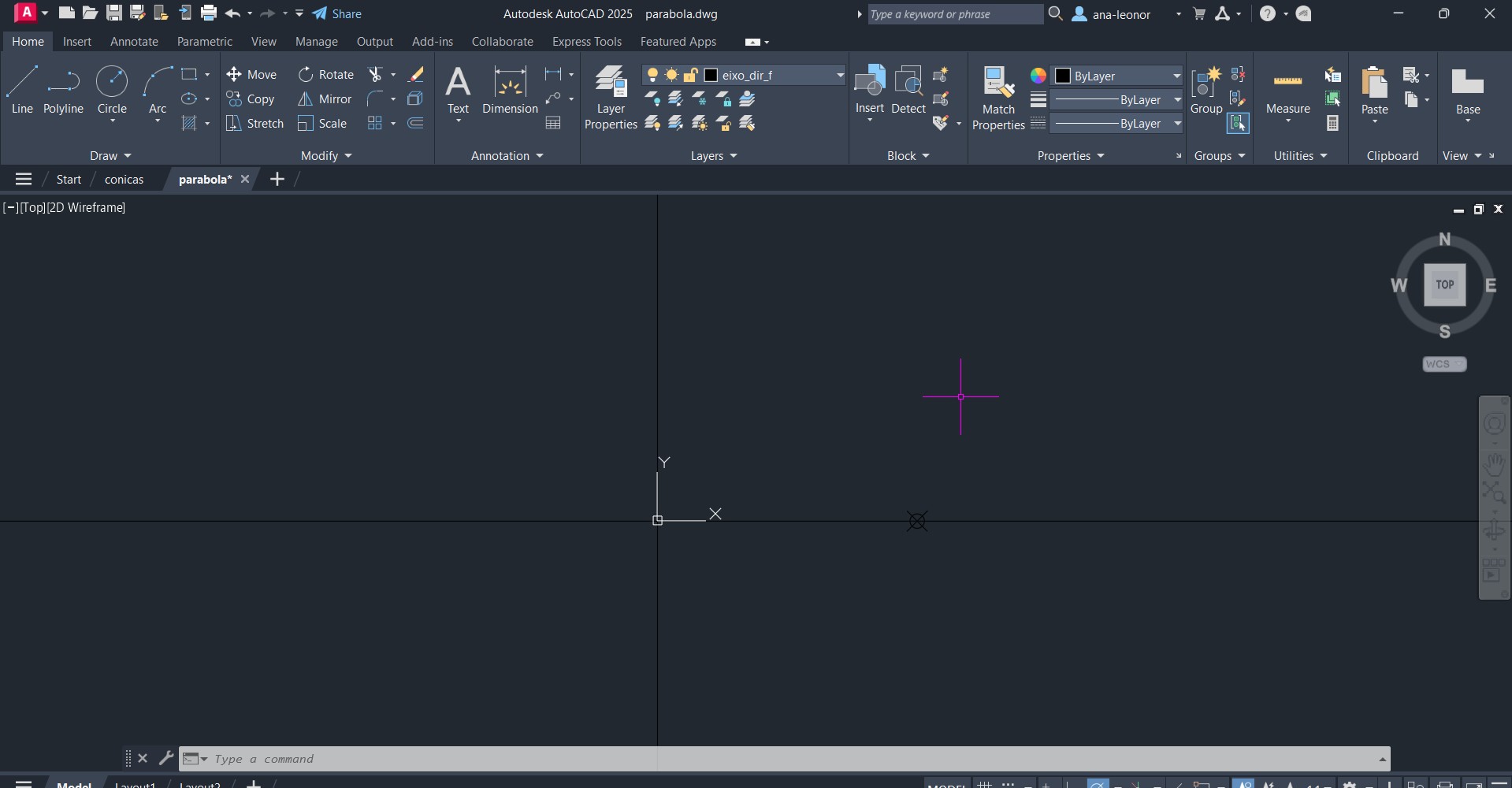

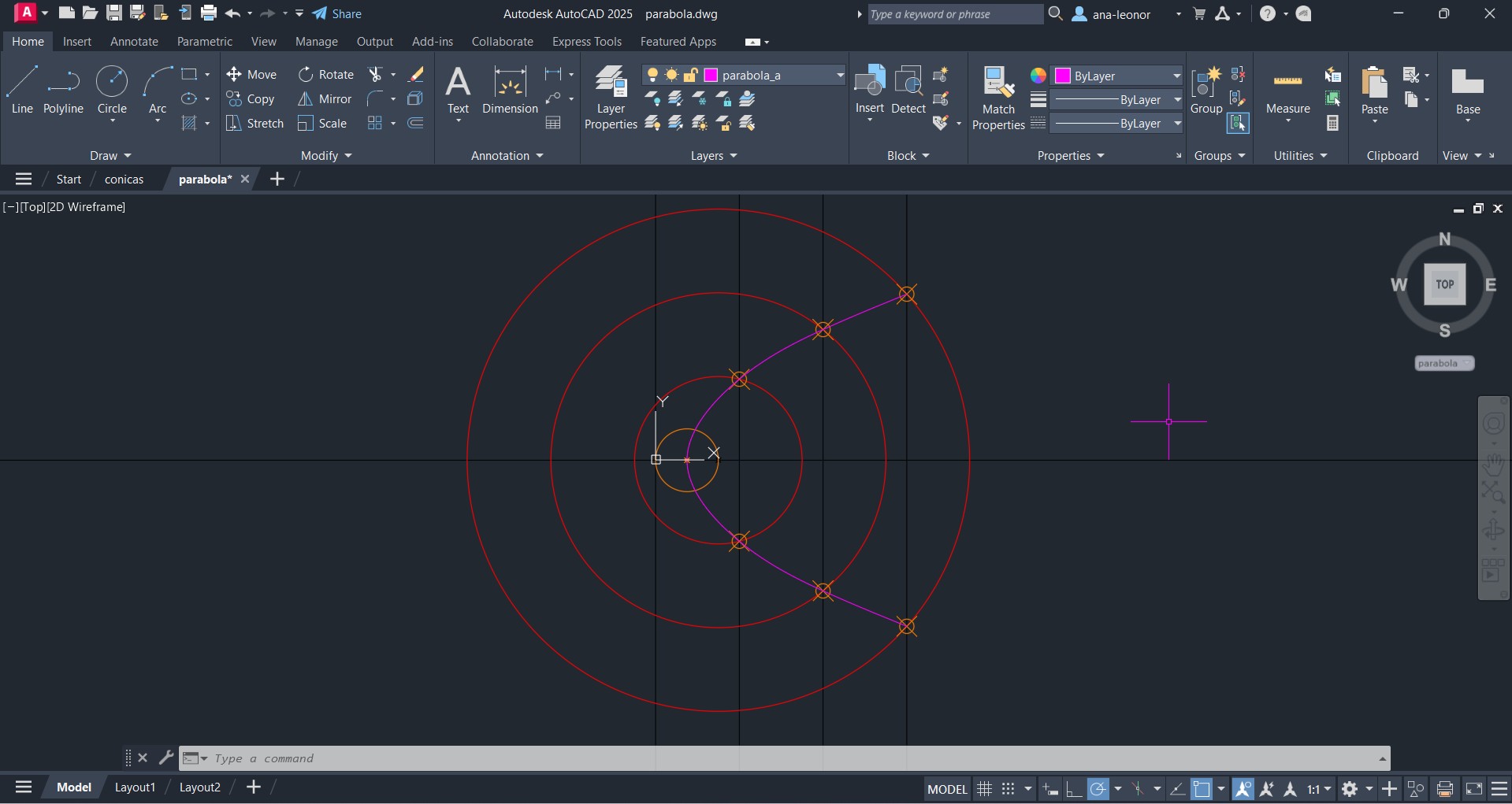

Utilização de novos comandos como o POINT (criar ponto no desenho) e DDPTYPE (permite editar o Estilo do Ponto).
Utilização de novos comandos como o SPLINE (ferramenta para a criação de curvas) e de outros comandos já usados, como o TRIM.

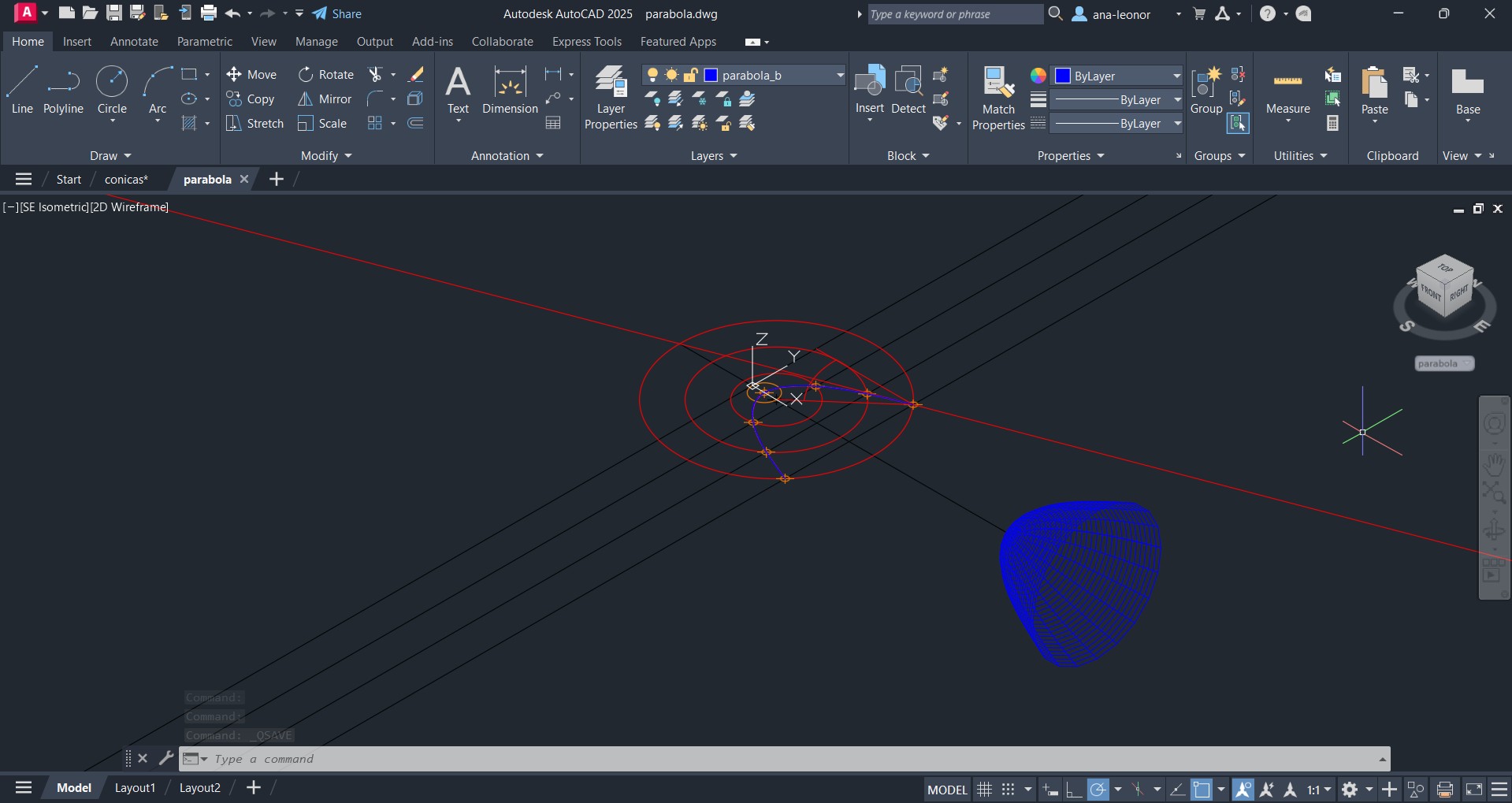

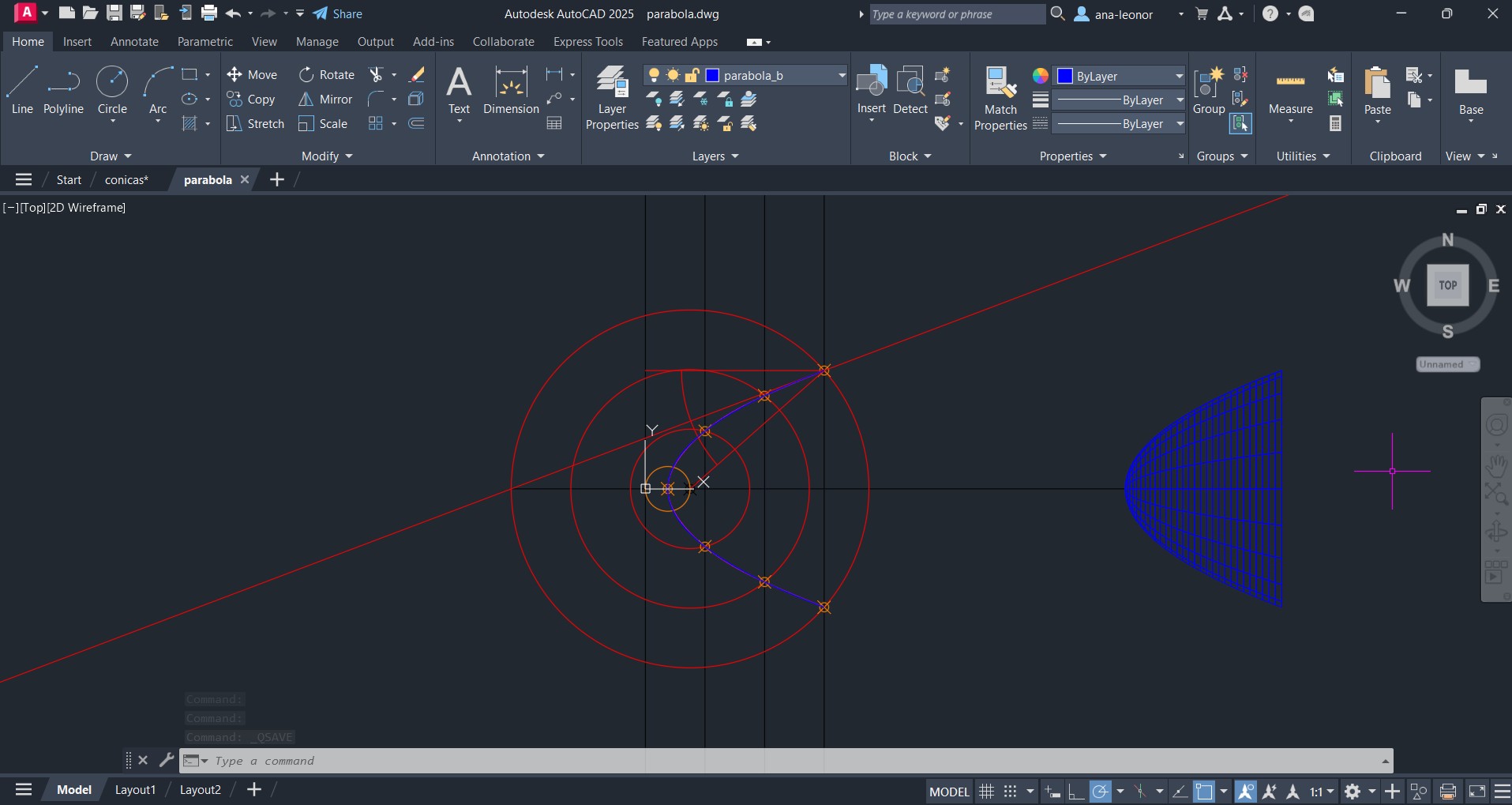

Utilização de novos comandos como o RVSURF (criar uma superfície 3D de revolução) e DDPTYPE (permite editar o Estilo do Ponto).
