MIArq 2C
Sistemas de Representação Digital em Arquitetura
Professor Luís Romão
2025/2026
Ana Leonor Ribeiro
Semana 04
Aula 07
-FIGURAS GEOMÉTRICAS

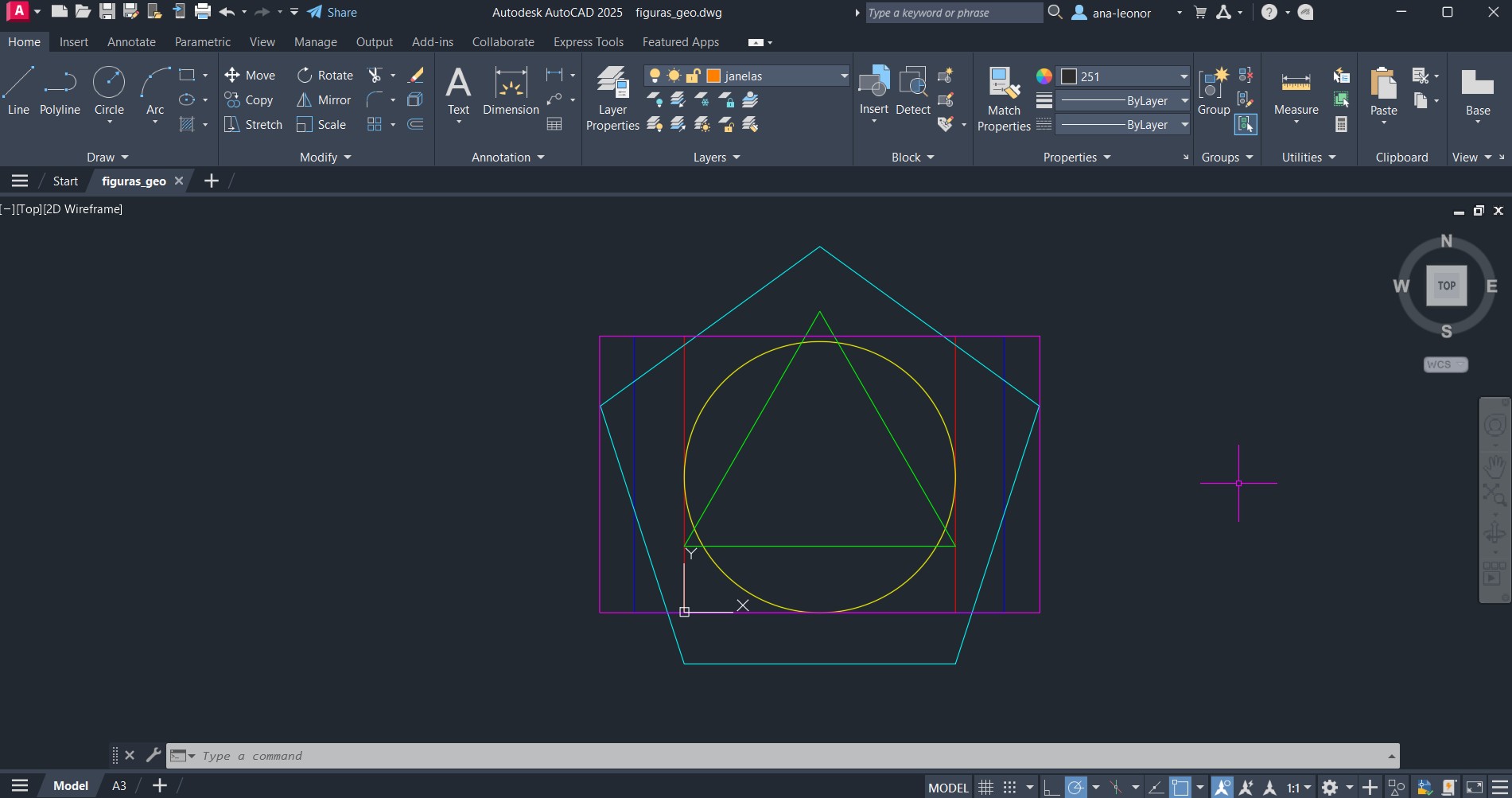

Continuação da exploração das ferramentas do AUTOCAD.

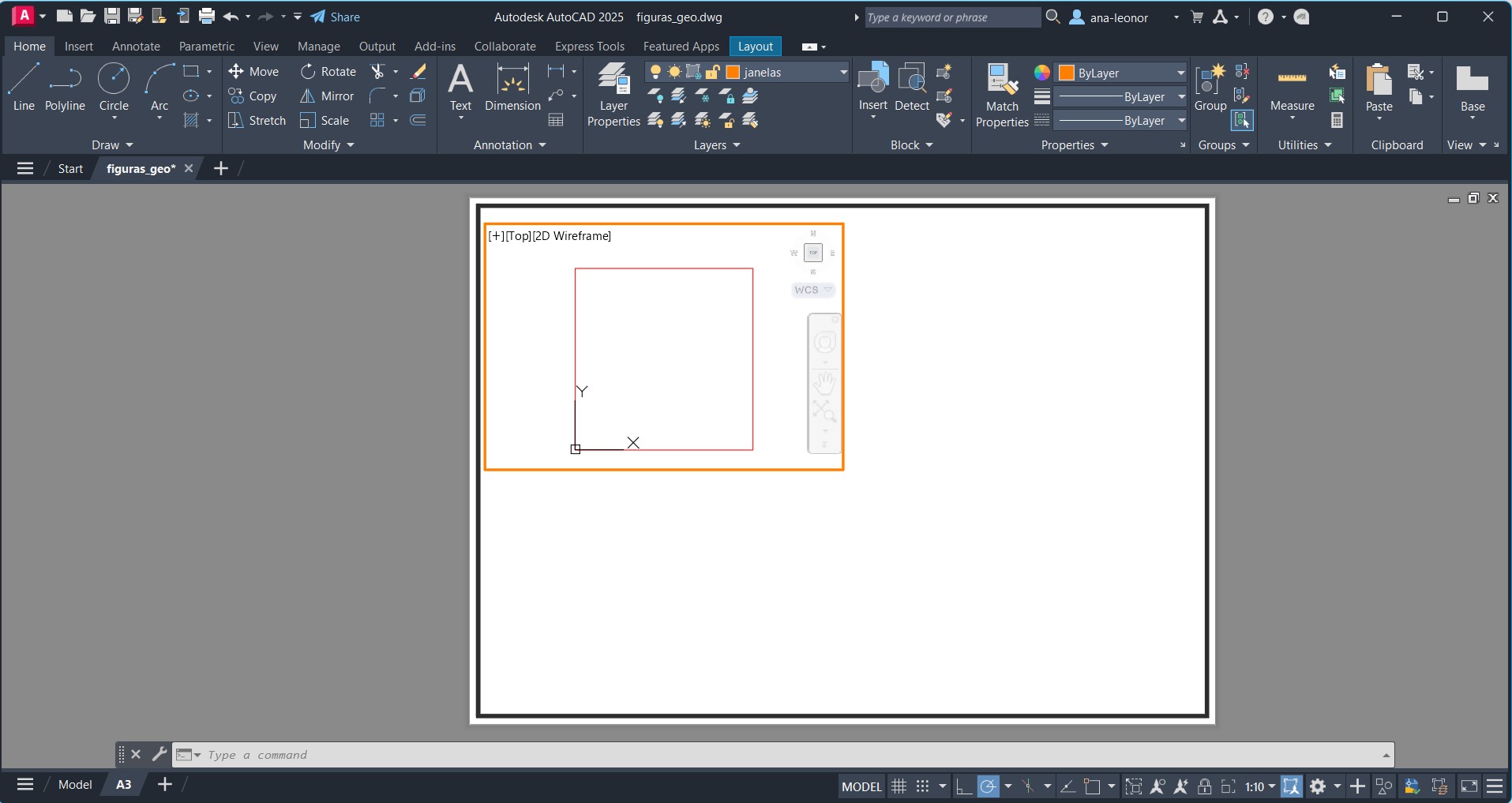

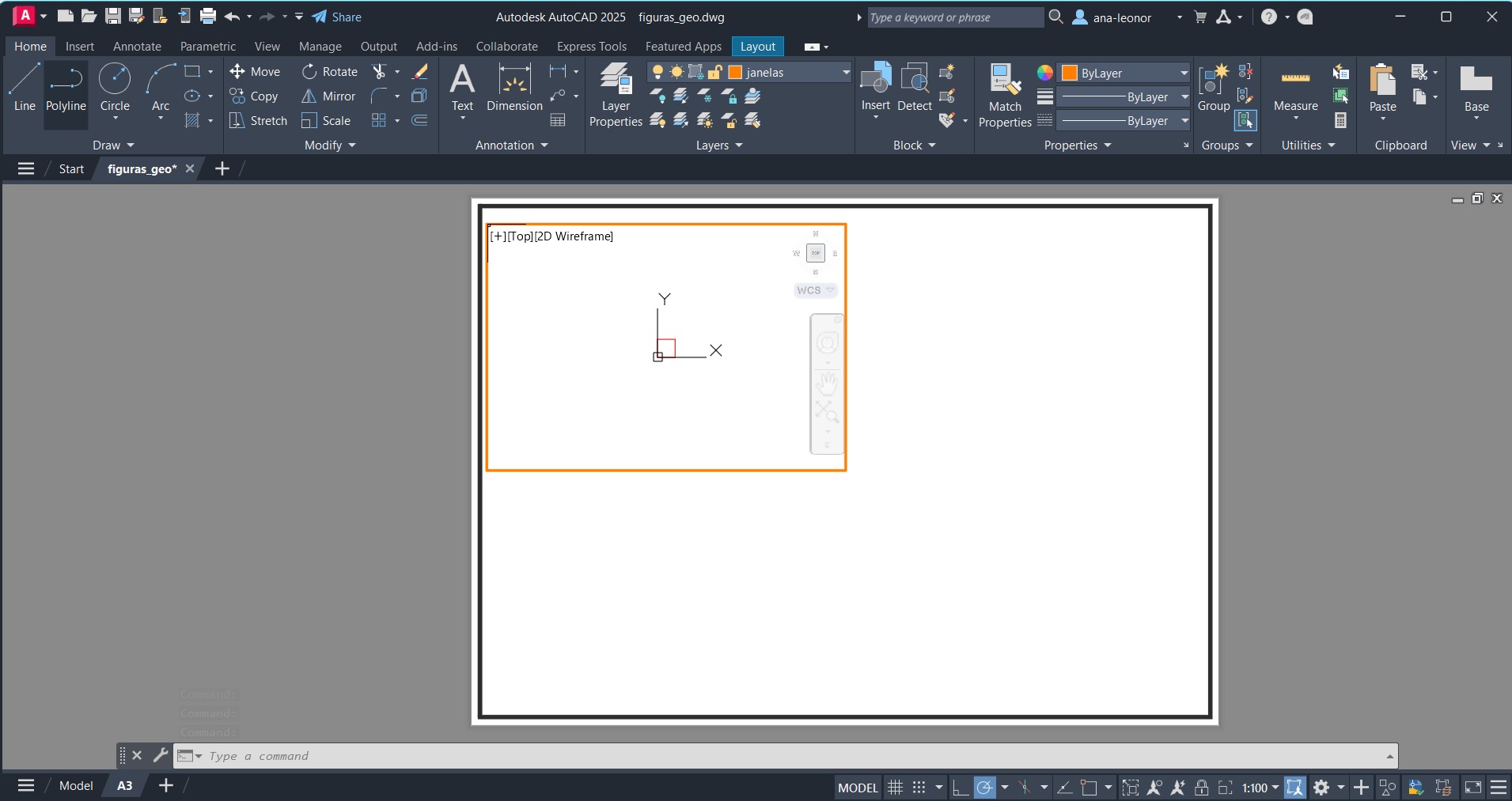

Utilização de diversos comandos para interpretar as figuras geométricas a diferentes escalas.

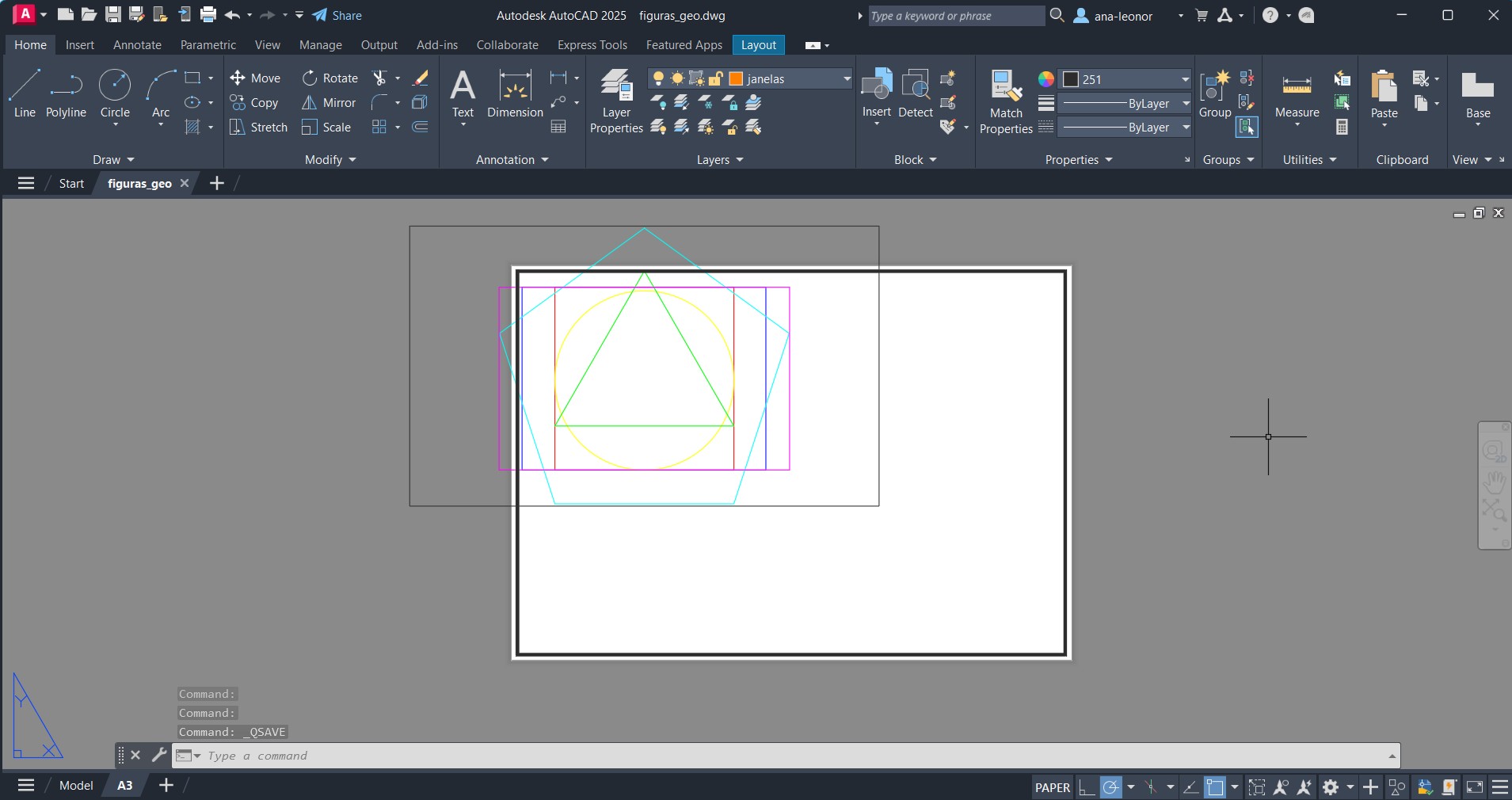

Sintetização do exercício, colocando na layout criada todas as figuras devidamente enquadradas.

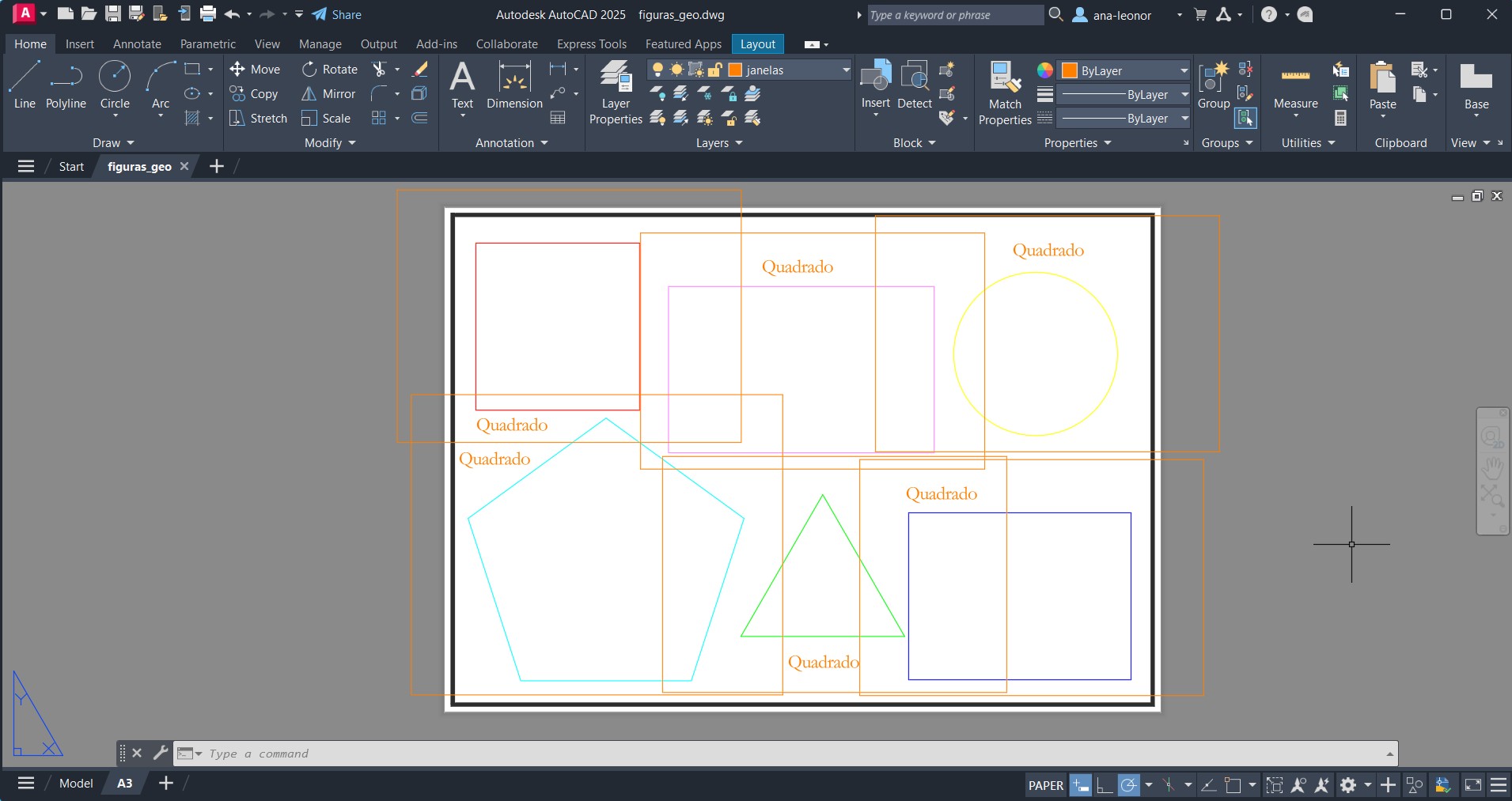

Elaboração de uma legenda para a figuras geométricas previamente criadas.
Aula 08
Continuação da lengenda das figuras geométricas, fazendo recurso a diversas funcionalidades do AUTOCAD, como o PROPERTIES.

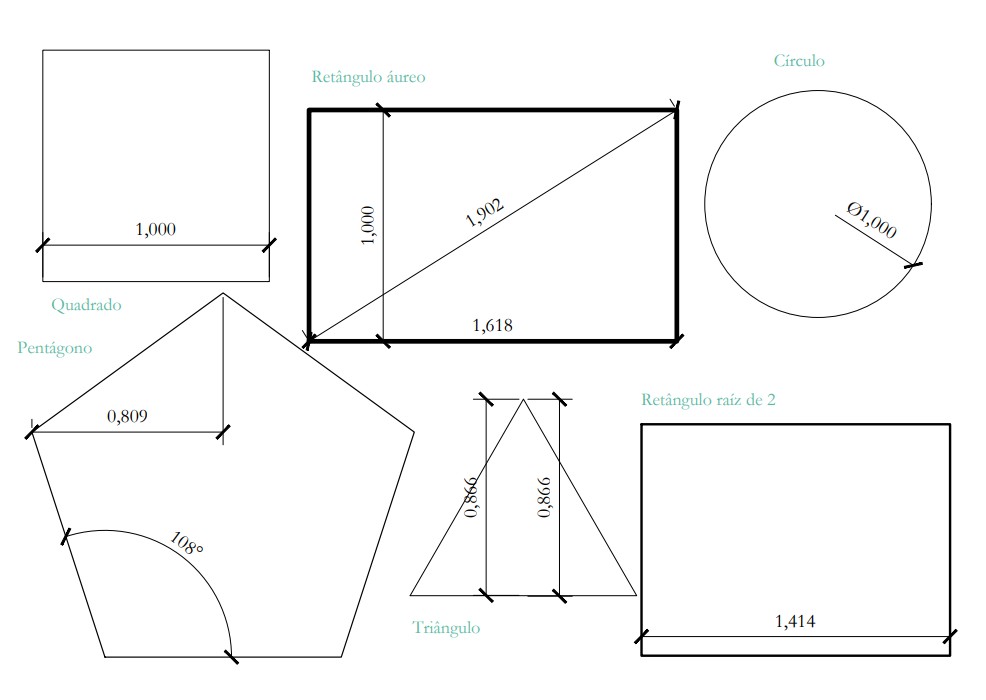

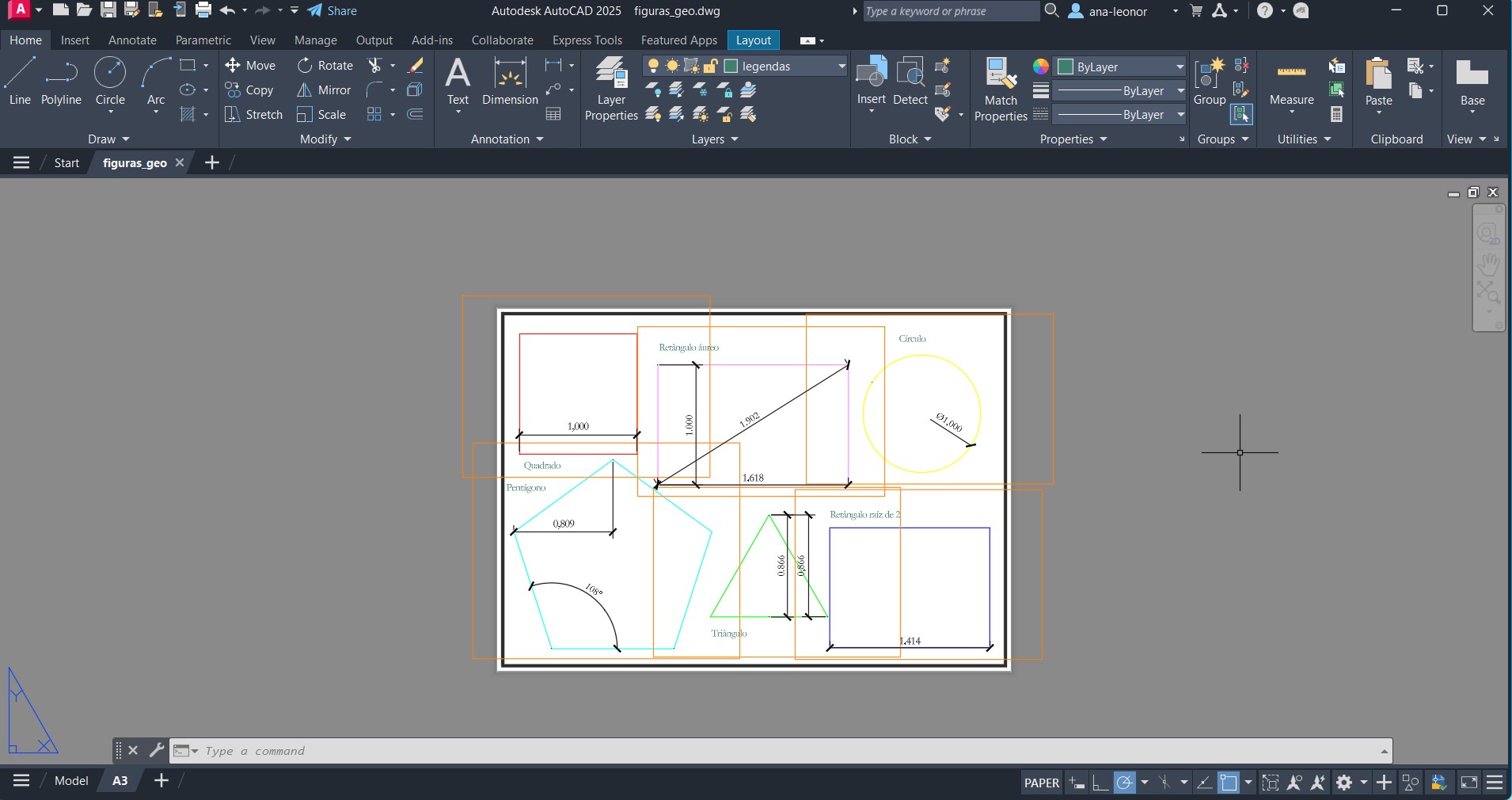

Introdução de legendas para dimensionar algumas propriedades da figuras, fazendo recurso a ferramentas DIM e DIMSTYLE.
Fim do exercício das figuras geométricas- alteração das propriedades no modo PLOT, para simular-mos a funçção de impressão.
