Diário Semanal
Semana 1
Apresentação à Unidade Curricular e ao docente.
Introdução aos conceitos básicos sobre a Internet e a Web,
- Internet é uma rede global de computadores que comunicam através do protocolo TCP/IP, e que cada computador na rede possui um endereço IP
Diferença entre a Internet e a Web
Instalação do Visual Studio Code (VSCode)
Semana 2

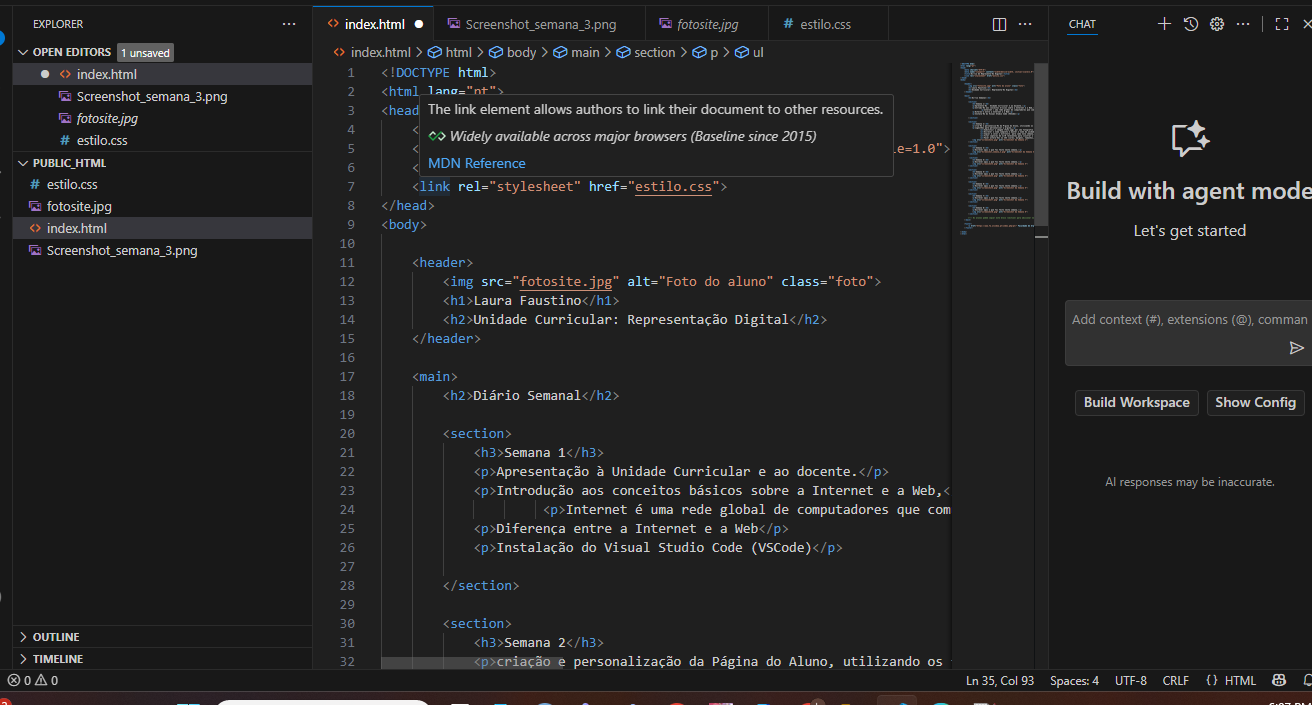

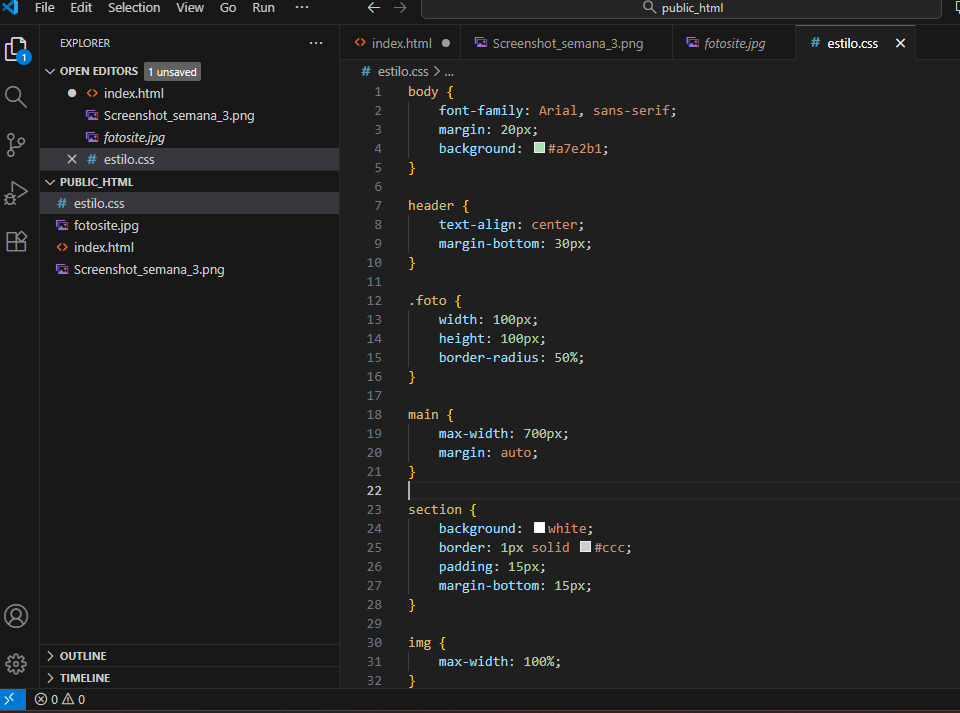

Criação e personalização da Página do Aluno, utilizando os ficheiros HTML e CSS.
Sugestões para personalizar a página,
- Substituir a imagem “foto.jpg” por uma fotografia pessoal.
- Escrever o nome completo e manter o nome da unidade curricular.
- Copiar e colar a estrutura para cada nova semana, onde será colocado o resumo do que se aprendeu.
- Tirar capturas de ecrã relevantes para ilustrar o progresso semanal.
- Fazer alterações no CSS (cores, margens, tamanhos, etc.) para experimentar a personalização gráfica da página.
Semana 3

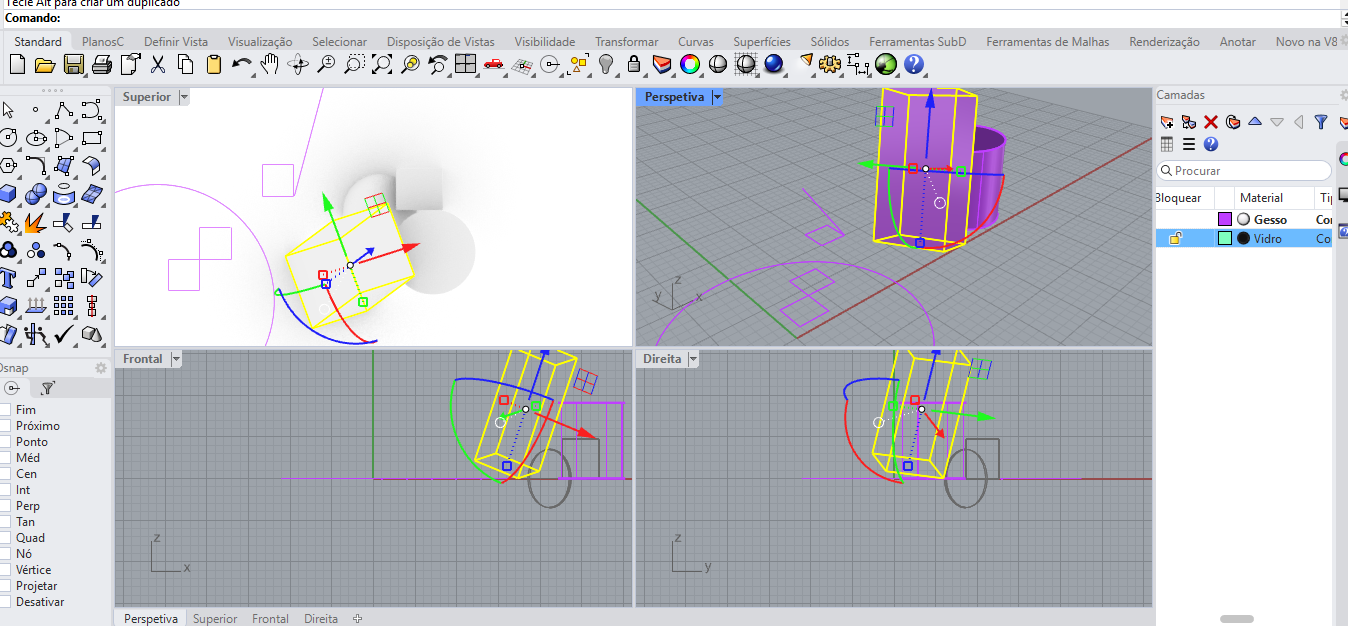

Introdução ao aprendizado com o software CAD Rhinoceros 8.
- As Viewports (Top, Perspective, Front e Right), que permitem visualizar o modelo a partir de diferentes ângulos.
- As opções de configuração no rodapé, como o Grid Snap, Ortho, Planar, Osnap, SmartTrack, entre outras.
- A escolha do template adequado ao criar um novo ficheiro: Small Objects - Millimeters.
- Definição de unidades e tolerâncias, utilizando três casas decimais para maior precisão.
Diferentes modos de visualização disponíveis nas viewports: Wireframe, Shaded, Ghosted, Xray, Rendered, Raytraced, Technical, Pen e Artisti

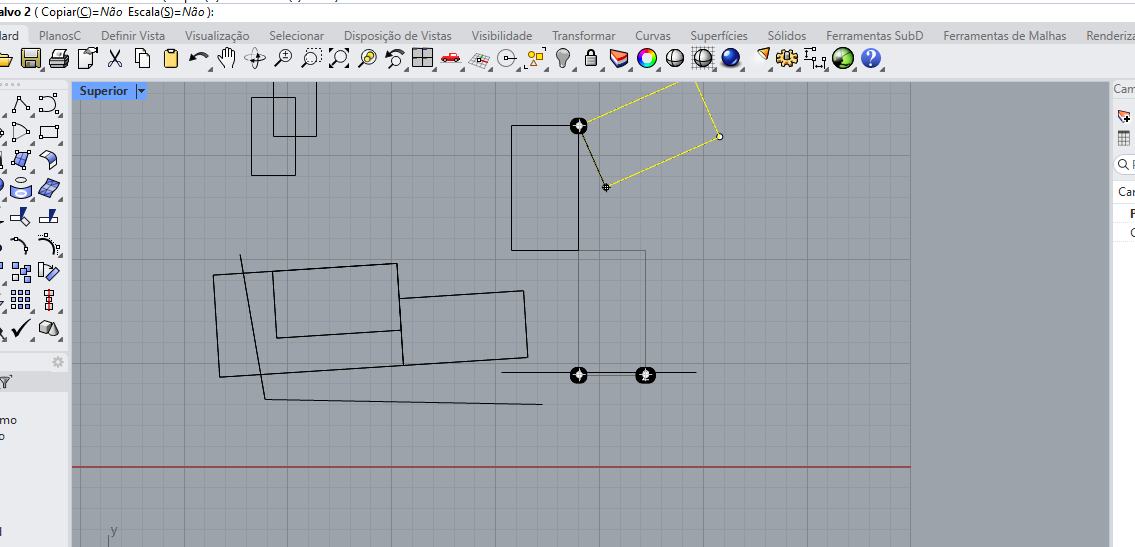

Desenho com introdução e bloqueio de distância e ângulo, e a utilizar o Gumball para mover, rodar e escalar objetos.

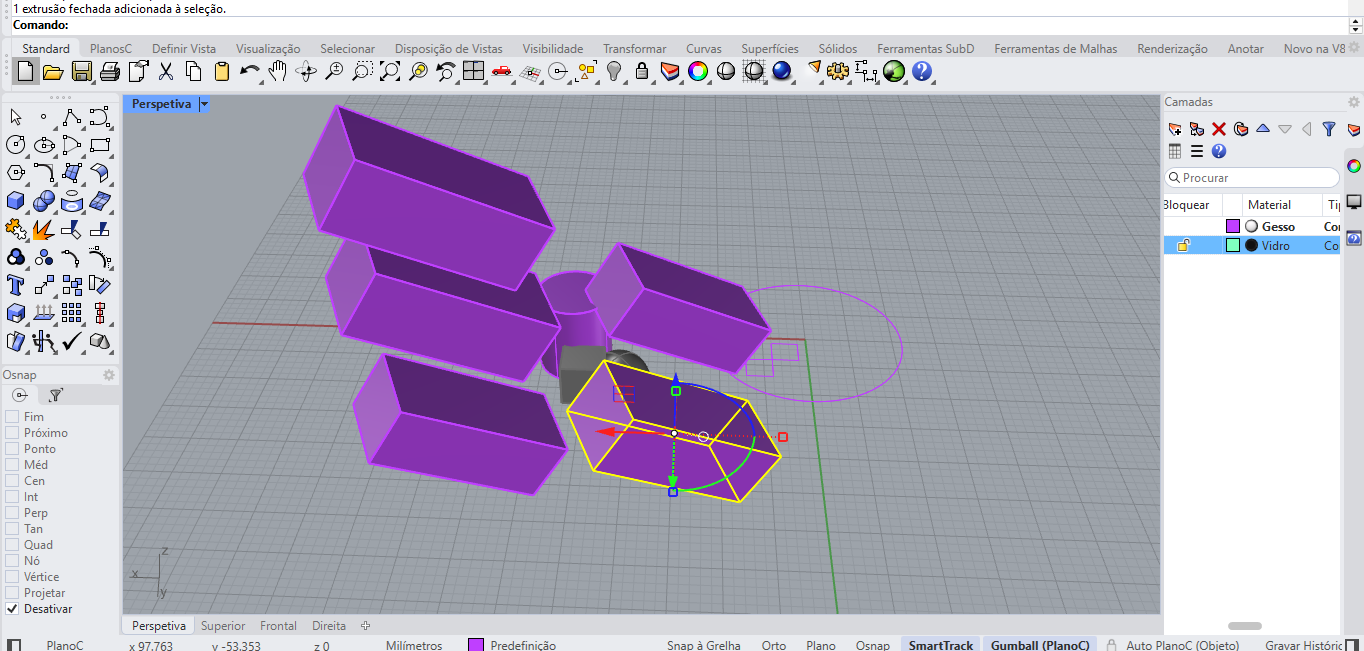

Polyline, Line, Circle, Ellipse, Polygon, Rectangle, Box.
Offset, Trim, Extend, Fillet, Split, Move, Rotate, Scale e Orient — ferramentas essenciais para modificar e ajustar as entidades desenhadas.
Semana 4
Introdução ao GIMP, um software gratuito de edição de imagem. O objetivo foi recortar partes específicas de um desenho técnico digitalizado.
- Selecionar a área a recortar com as ferramentas de seleção.
- Aplicar o comando Image > Crop to Selection para cortar a imagem.
- Exportar a área recortada para formato .jpg.
Após preparar as imagens no GIMP, aprendemos a inseri-las no Rhinoceros através do comando Picture.
- Escalar a imagem usando o comando Orient, com base em um elemento de referência conhecido

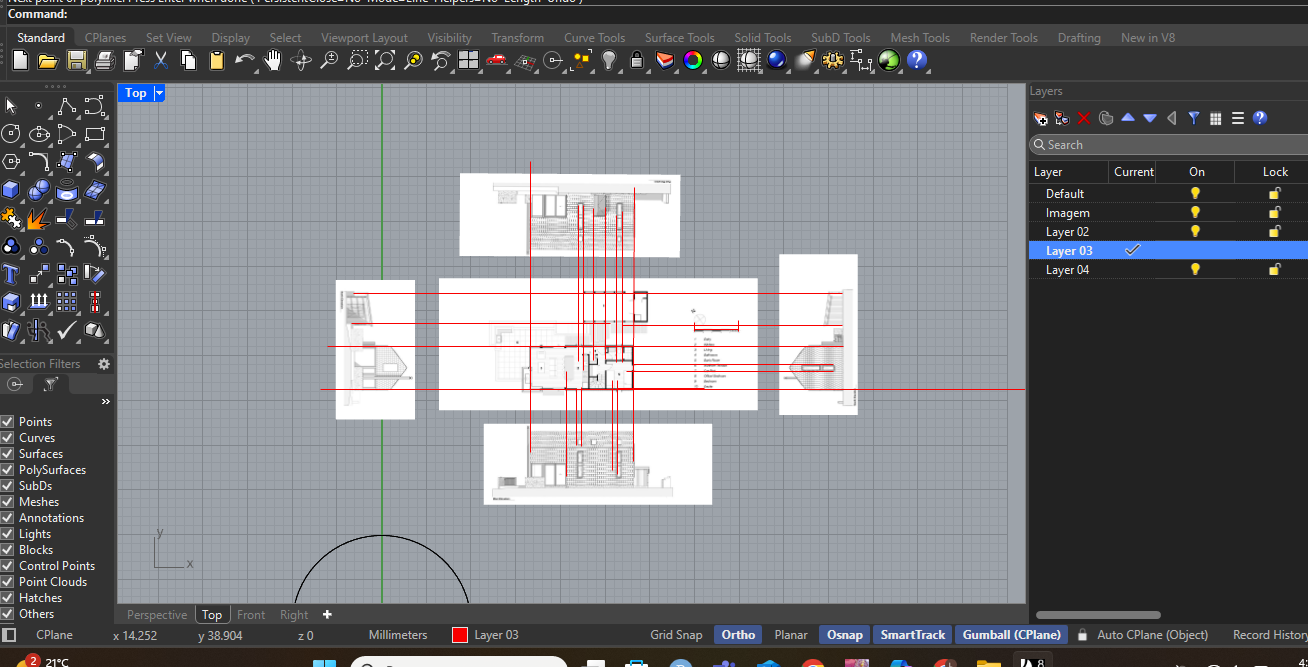

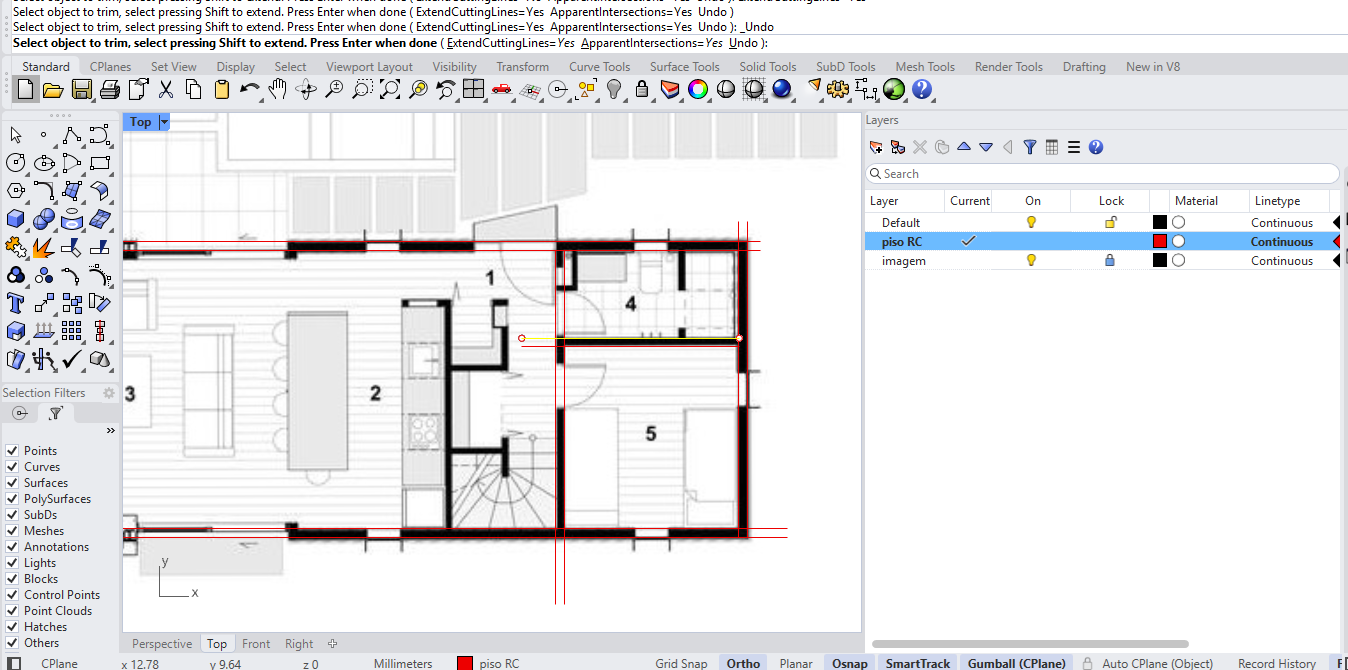

Criar e gerir layers (camadas) no Rhinoceros para organizar melhor o trabalho
Personalizar o sistema de coordenadas (CPlane) e as vistas (Named Views).
Aplicar ferramentas de precisão (Osnap e SmartTrack) para criar plantas e vistas alinhadas com rigor técnico.
Semana 5

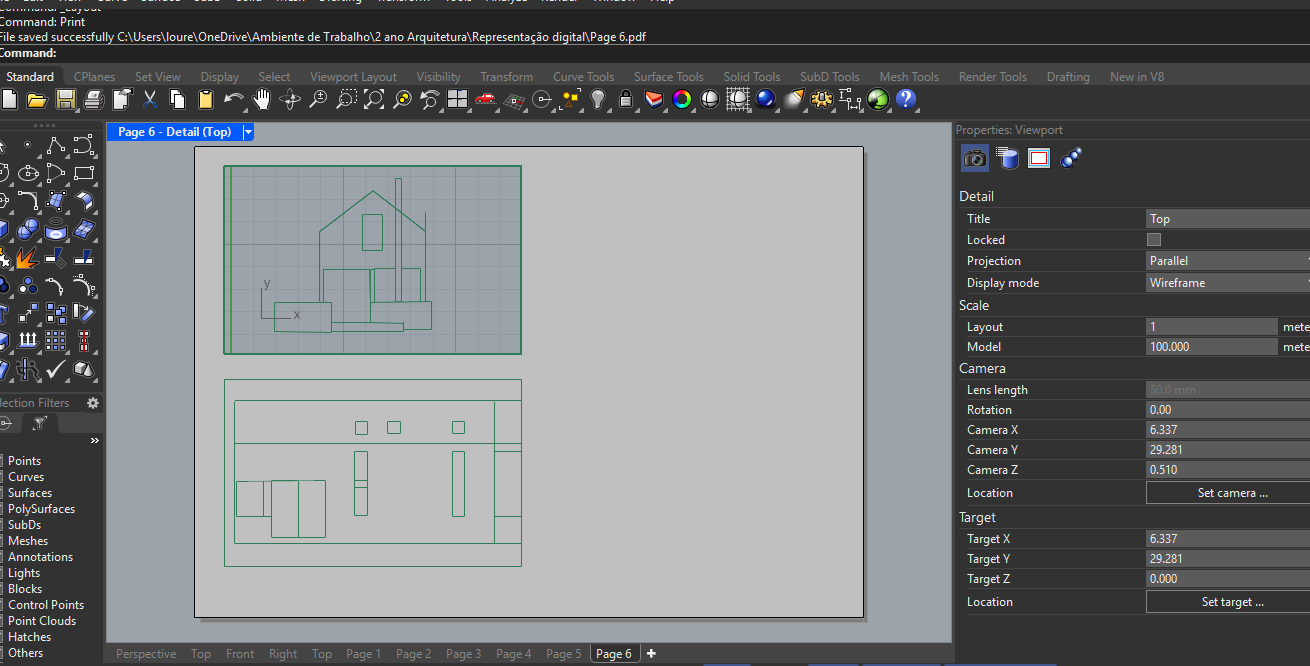

Criação de folhas de impressão (Layouts) para organização e apresentação de desenhos técnicos,
- Definição da folha de impressão e configuração da impressora.
- Escolha do formato de papel (A4, A3, etc.) e orientação (retrato ou paisagem).
- Ajuste de escala de impressão no Detail (ex.: 1:50, 1:100).
- Criação de legendas e textos com o comando Text, organizando-os num layer próprio (“folha-papel”), separado do conteúdo do desenho.
- Impressão em formato PDF, gerando folhas técnicas prontas para entrega ou portefólio.

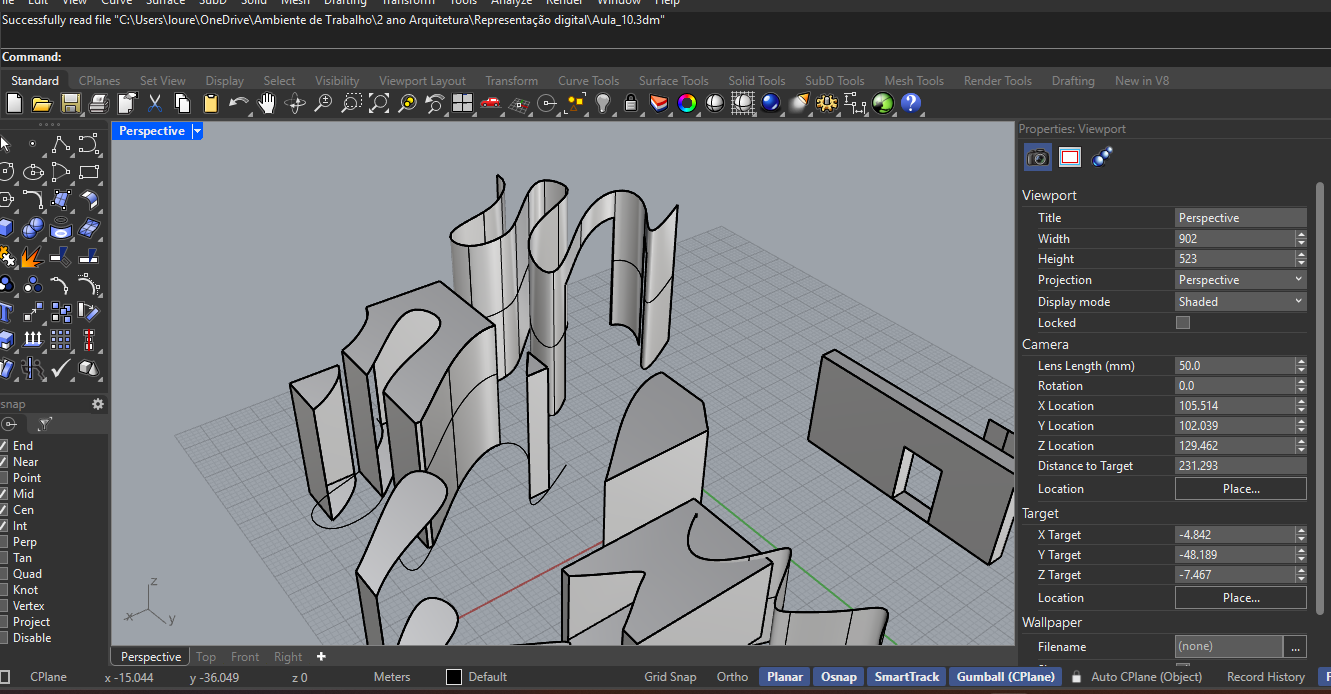

Introdução à modelação tridimensional (3D) no Rhinoceros 8.
- SrfPt: cria uma superfície definindo 4 pontos.
- PlanarSrf: cria uma superfície plana a partir de uma curva fechada.
- ExtrudeCrv: extrusão de uma curva; se a opção Solid (Yes) estiver ativa, gera um sólido completo.
- Join / Explode: unir ou separar entidades.
- Trim / Split / Untrim: cortar, dividir ou remover partes de superfícies.
- ExtractSrf: extrair uma superfície de um sólido ou polysurface.
Semana 6
Explorámos ferramentas para modificar superfícies e curvas com precisão:
- PointsOn: ativa os pontos de controlo da curva ou superfície para edição direta.
- Trim: corta uma parte de uma superfície ou curva com base noutra entidade.
- Split: divide uma superfície ou curva em várias partes.
- Untrim: restaura superfícies cortadas, removendo os limites criados anteriormente.
Aprendemos a controlar a visibilidade dos elementos no espaço de trabalho para facilitar a edição:
- Hide: esconde objetos selecionados.
- Show: volta a exibir objetos escondidos.
- Isolate: mantém apenas os objetos selecionados visíveis, ocultando o resto da cena.
- HideSwap: inverte a visibilidade — oculta o que está visível e mostra o que estava escondido.
Principais operações booleanas no Rhino, usadas para combinar ou modificar sólidos e superfícies:
- Union: une dois ou mais sólidos num único volume.
- Difference: subtrai o volume de um objeto de outro
- Intersection: cria um novo objeto a partir da intersecção entre dois volumes.
- Split (curves/surfaces/polysurfaces): divide entidades complexas com base em outras geometrias.

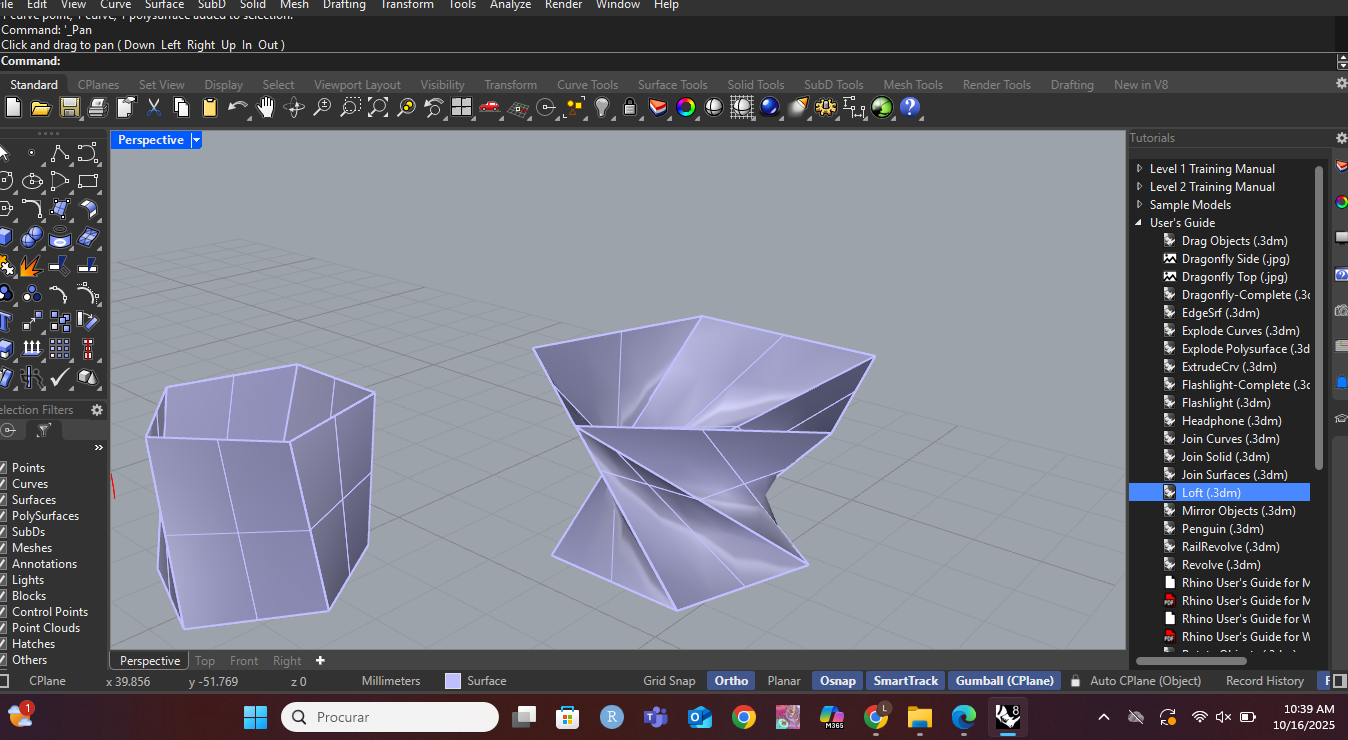

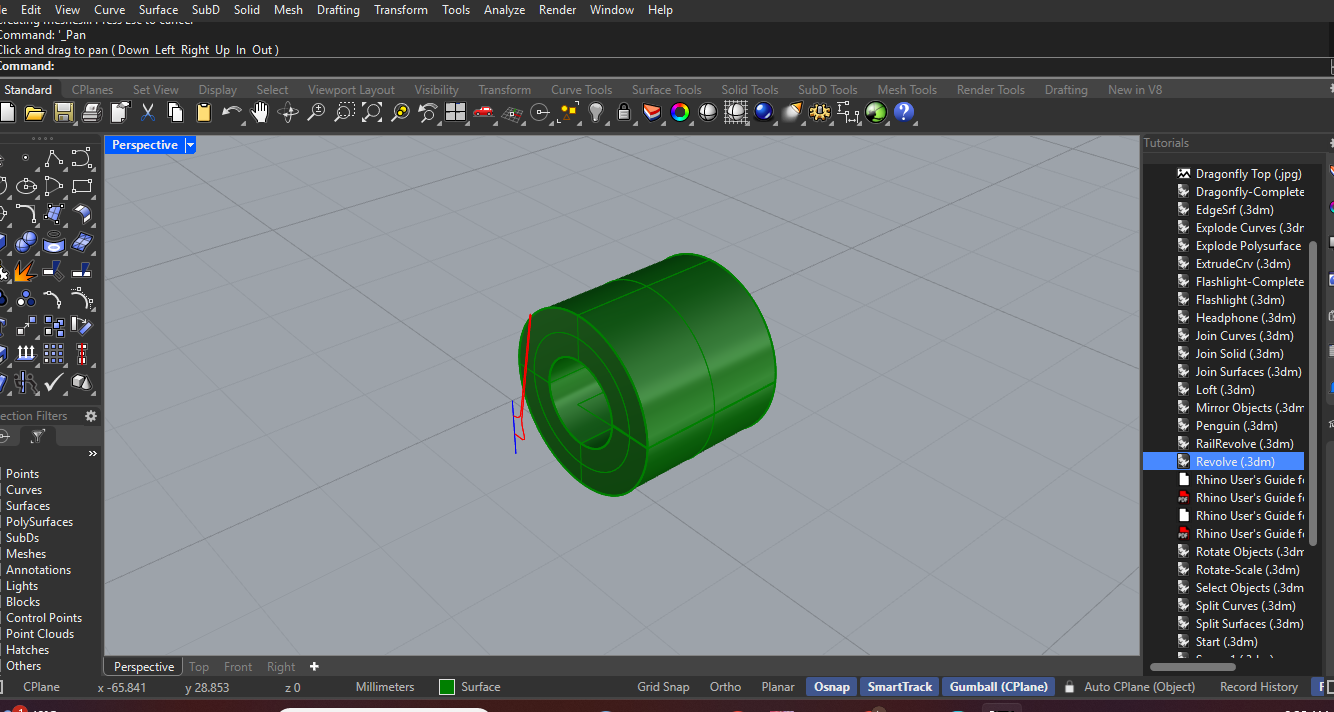

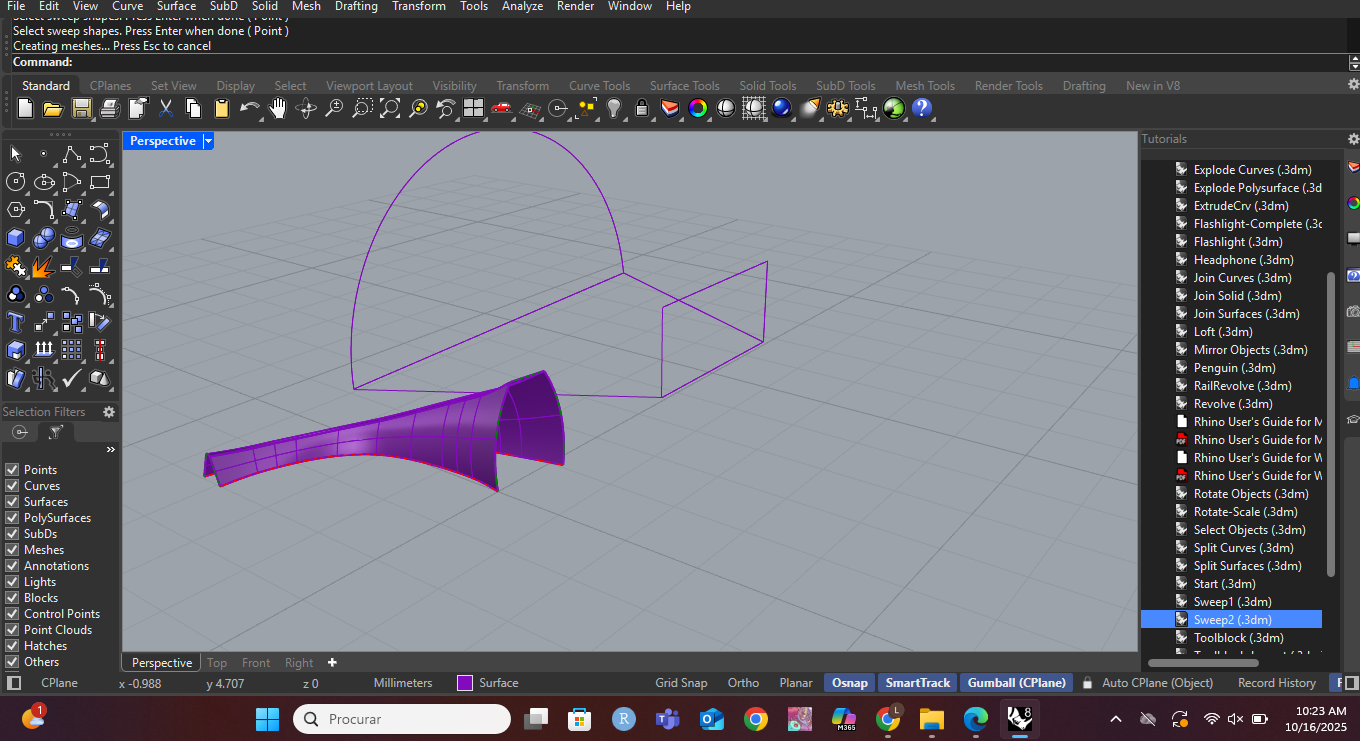

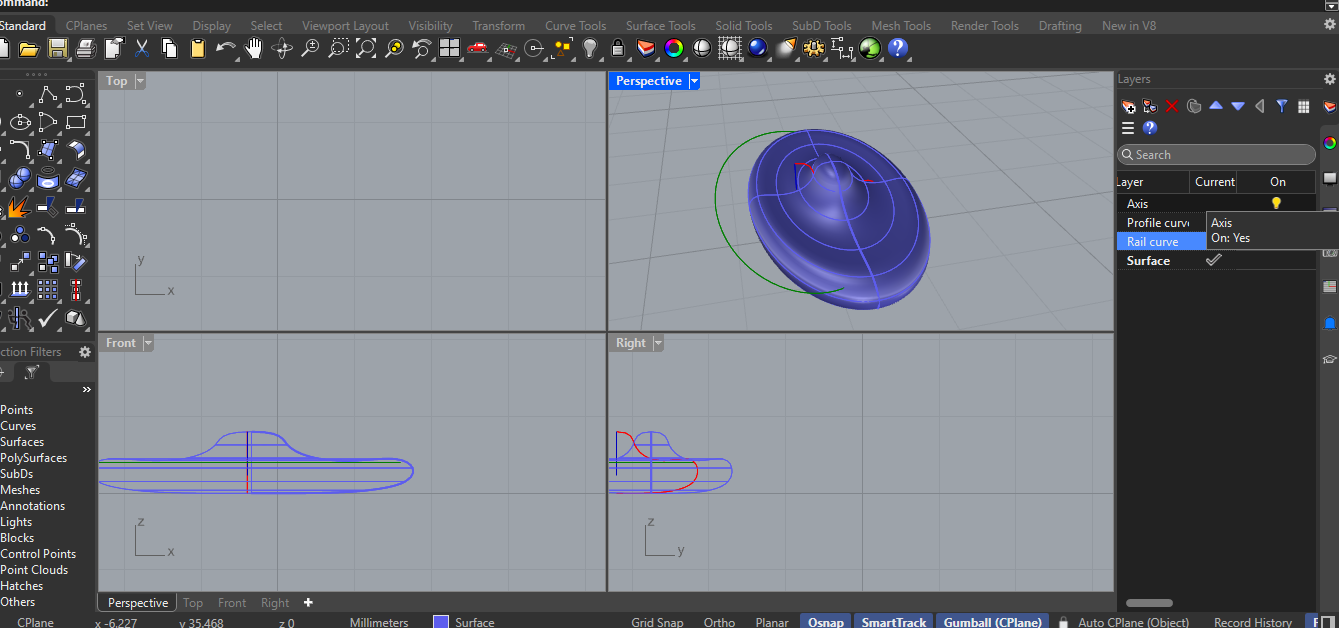

Criar superfícies tridimensionais a partir de curvas com Revolve, RailRevolve, Sweep1, Sweep2 e Loft.
Aplicar estas técnicas no modelo de demonstração “casa-blocos.3dm”, explorando conceitos arquitetónicos simples.
Criar e editar blocos CAD 2D com Block, BlockEdit e BlockManager, otimizando o trabalho e a organização dos ficheiros técnicos.
Semana 7
Criar e editar blocos CAD 2D e 3D, aplicando-os em composições modulares.

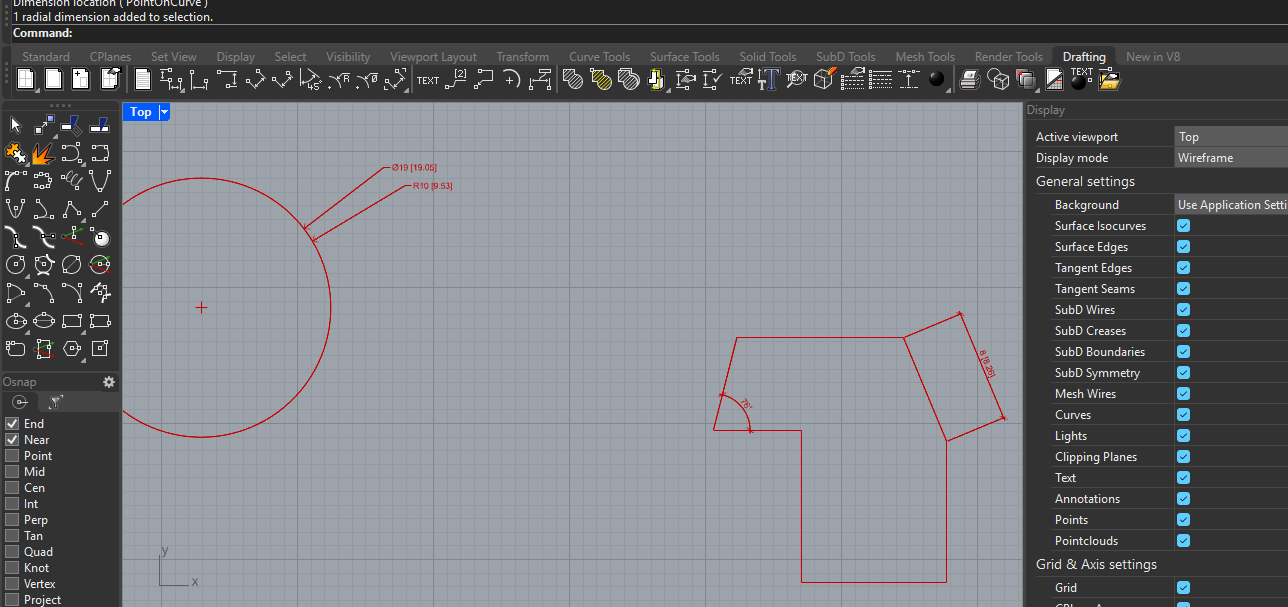

Gerar desenhos técnicos 2D a partir de modelos 3D com o comando Make2D.
Limpar e otimizar superfícies com MergeAllCoplanarFaces.
Projetar objetos e pontos para o plano de construção com ProjectToCPlane e ProjectOsnap.
