Conclusão do exercício de construção de três hiperboloides.

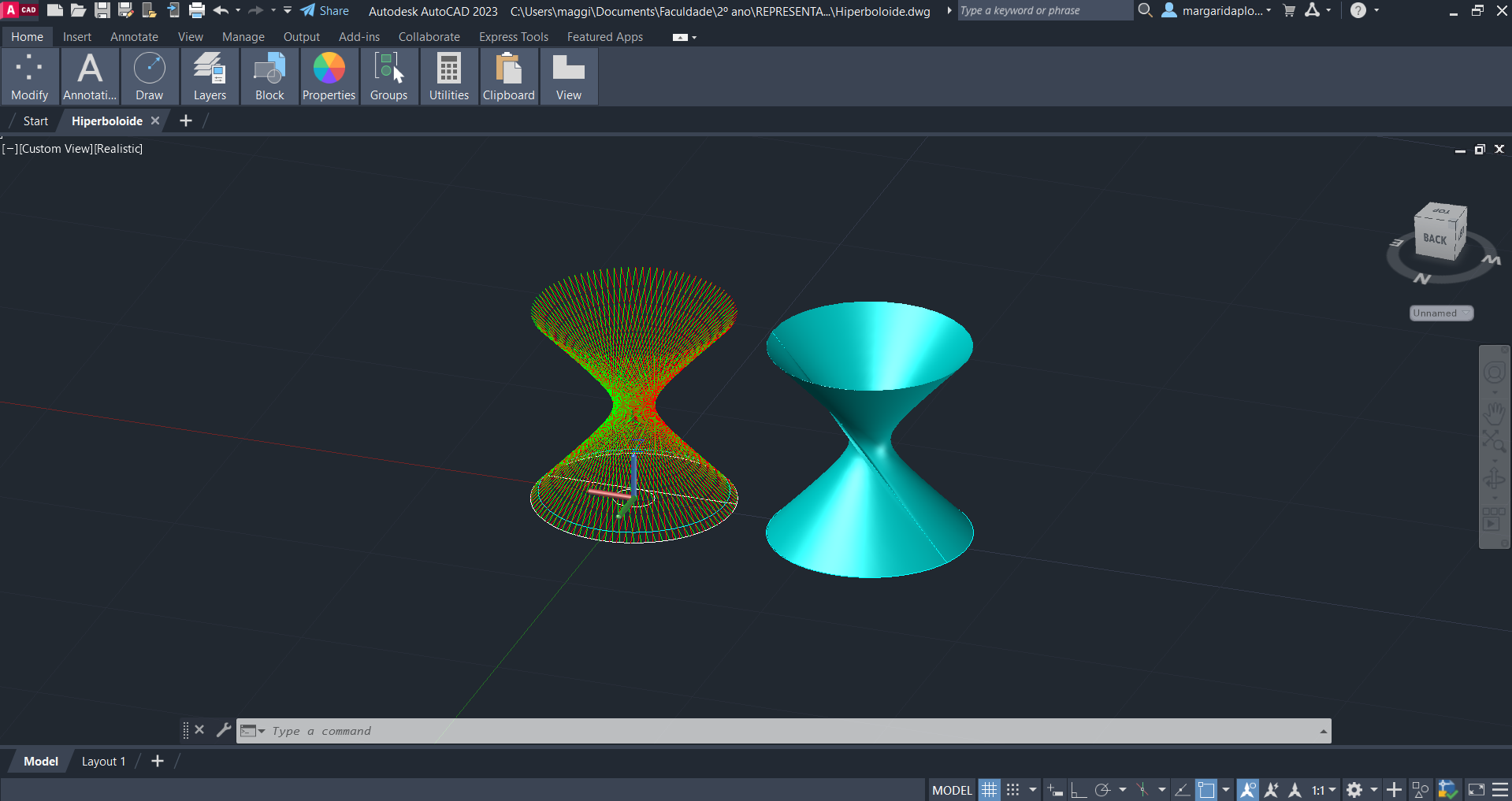

Execução da uma cópia da hiperboloide ao lado da mesma, utilizando o comando "COPY", seguido dos comandos "REVOLVE" e "THICKEN", onde se criou uma espessura de 1 no objeto.
Início de um novo exercício de criação de um dado, num novo ficheiro AutoCAD.

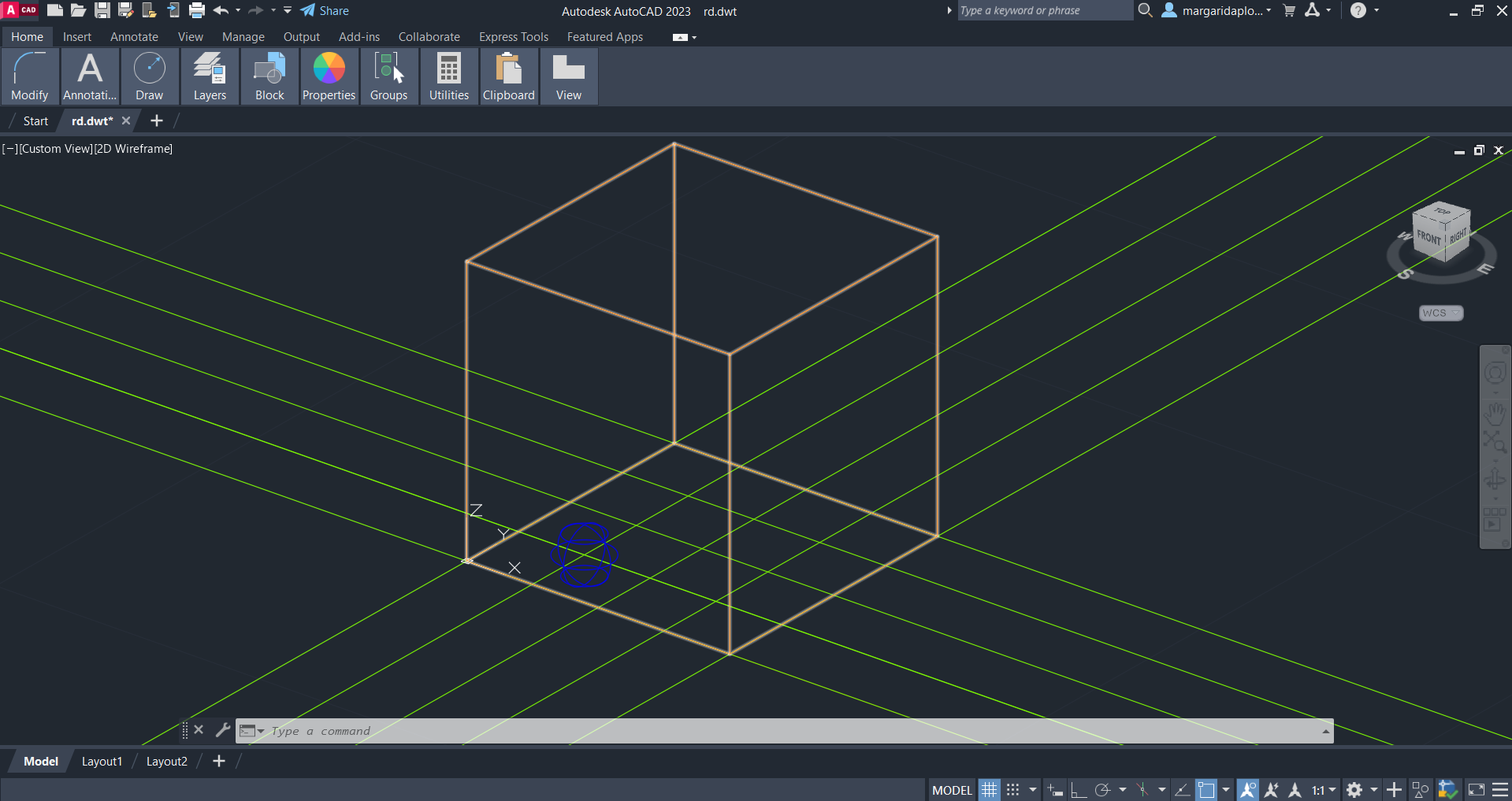

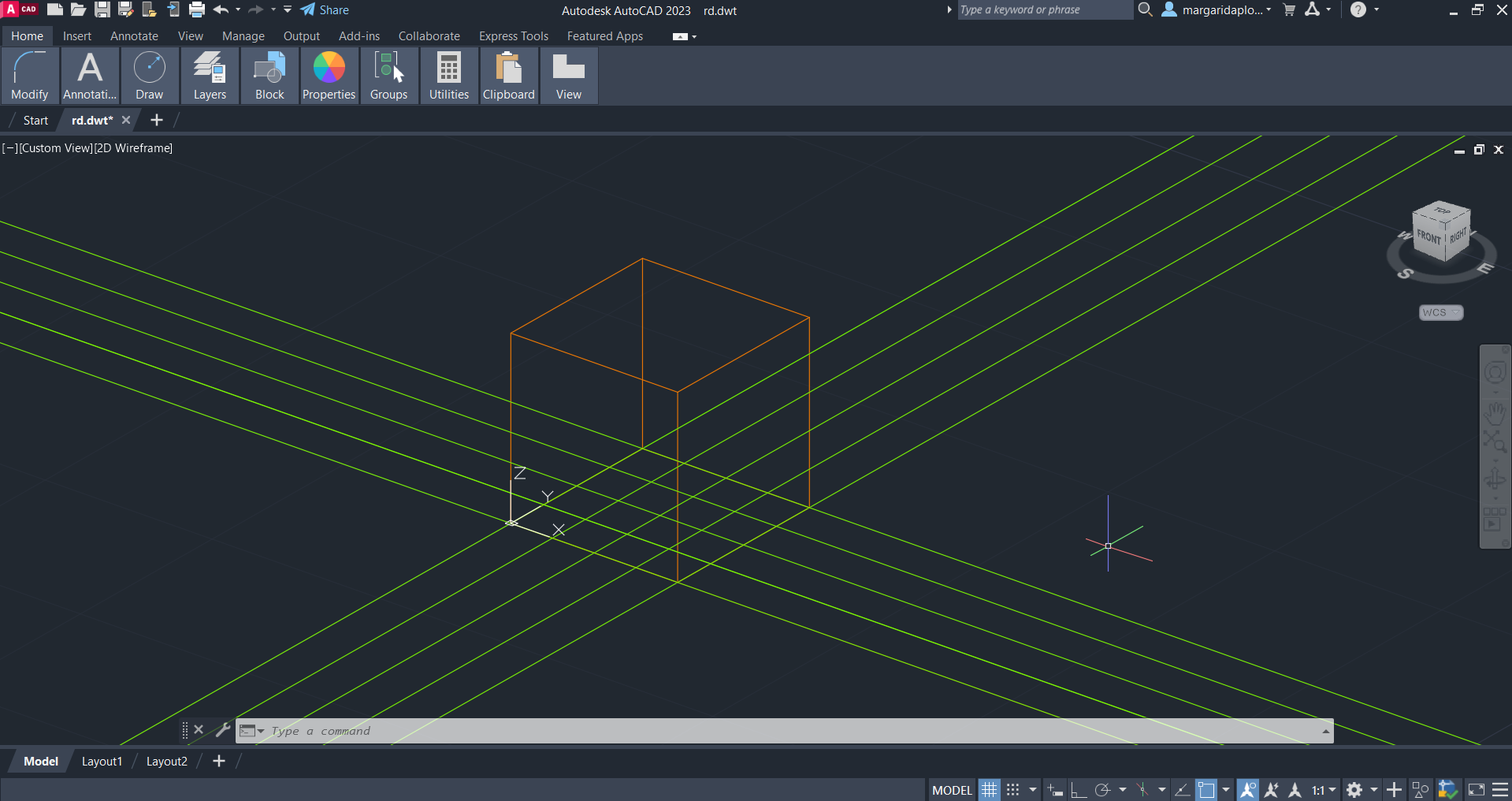

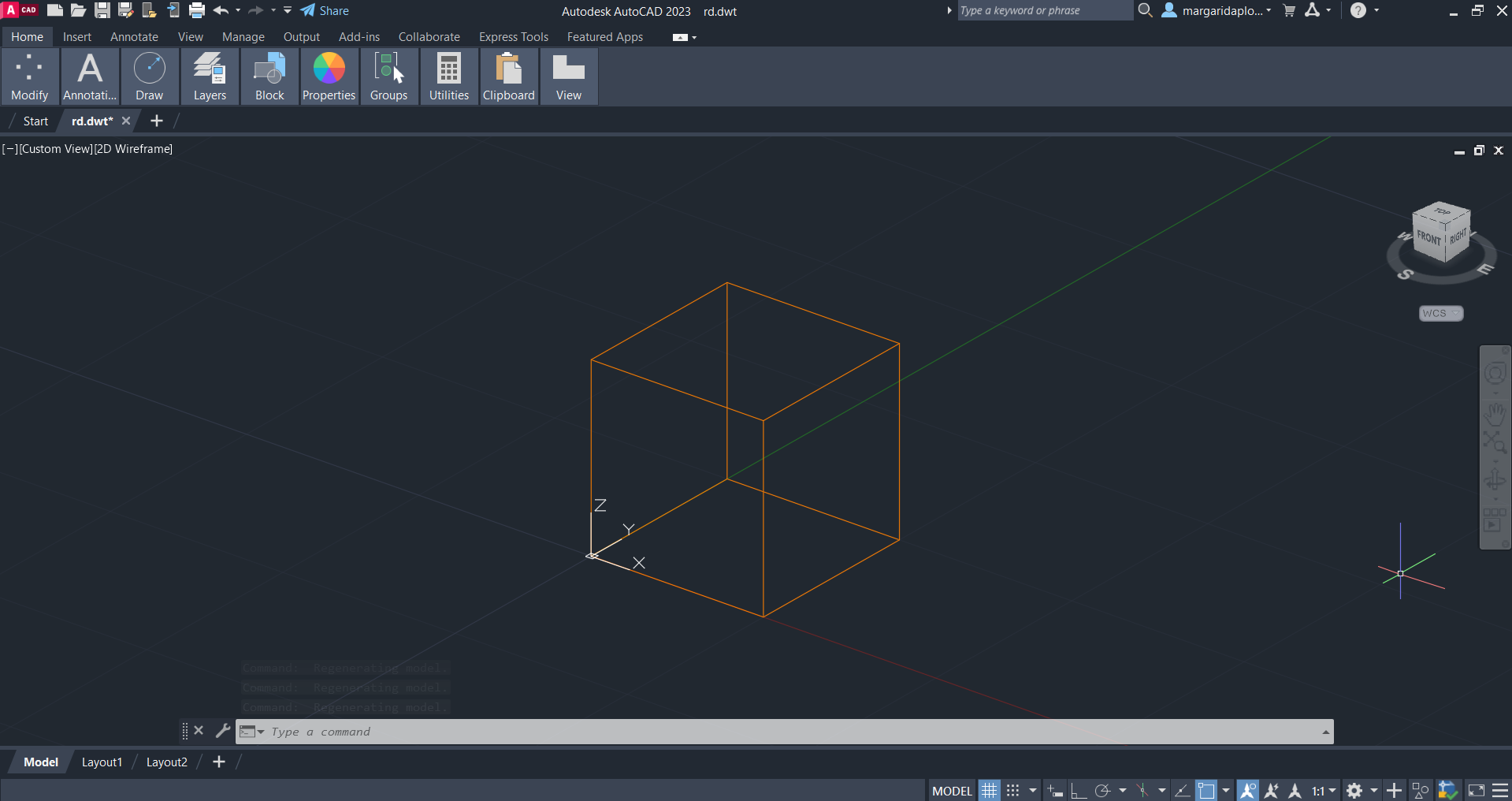

Criação de um cubo (10, 10, 10) e de uma grelha auxiliar na base, a partir dos comandos "BOX", "XLINE" e "OFFSET".

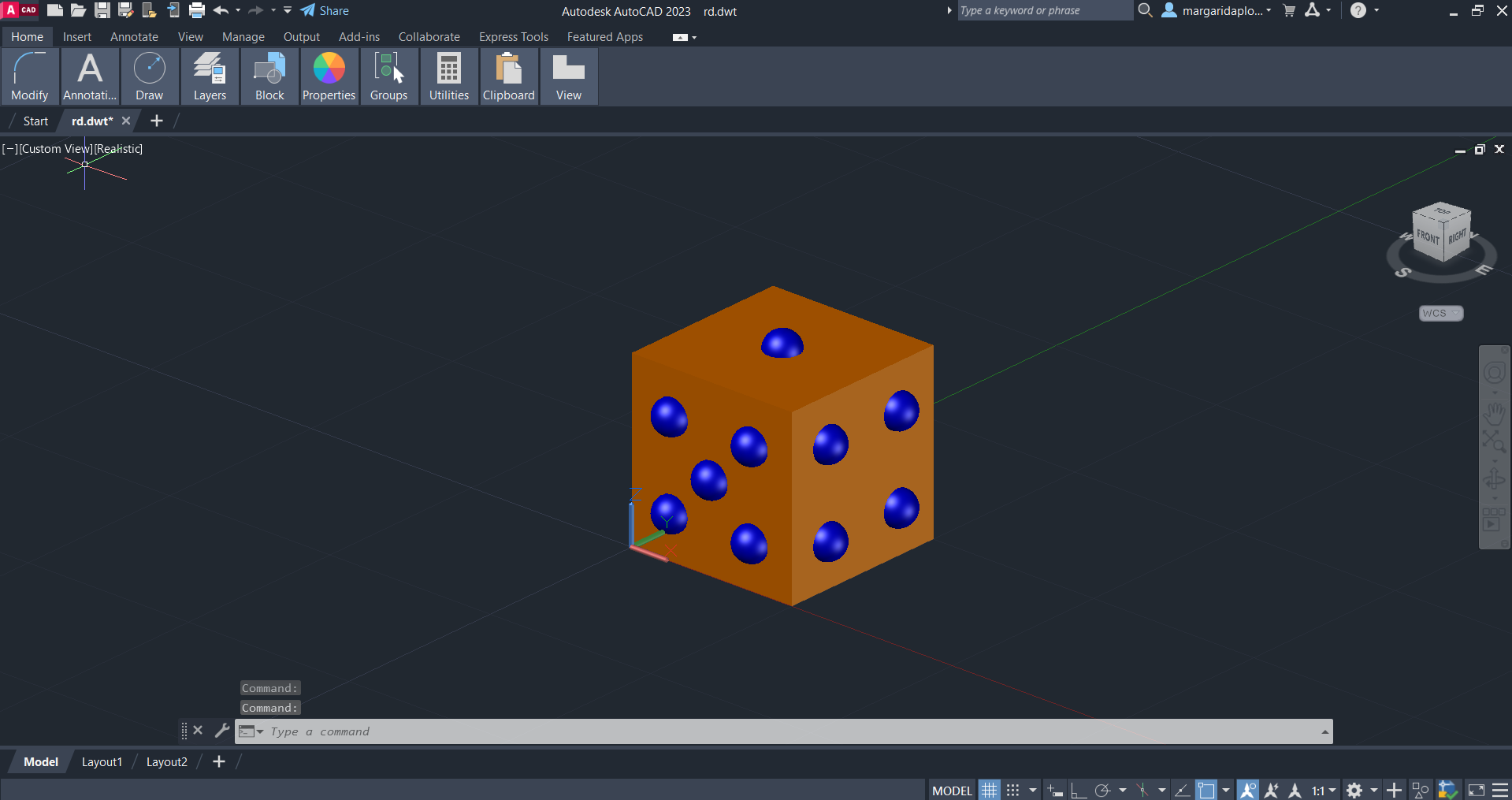

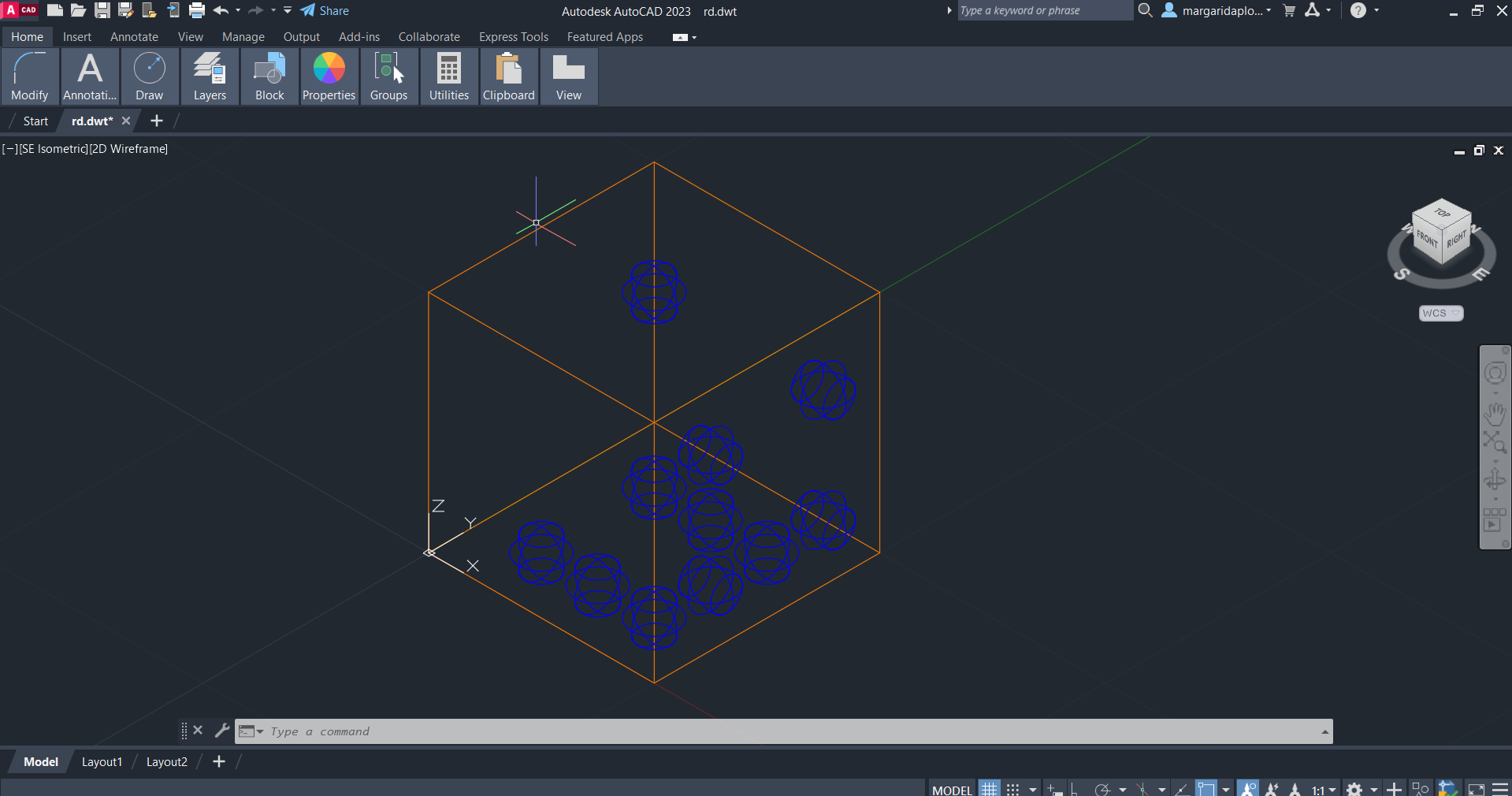

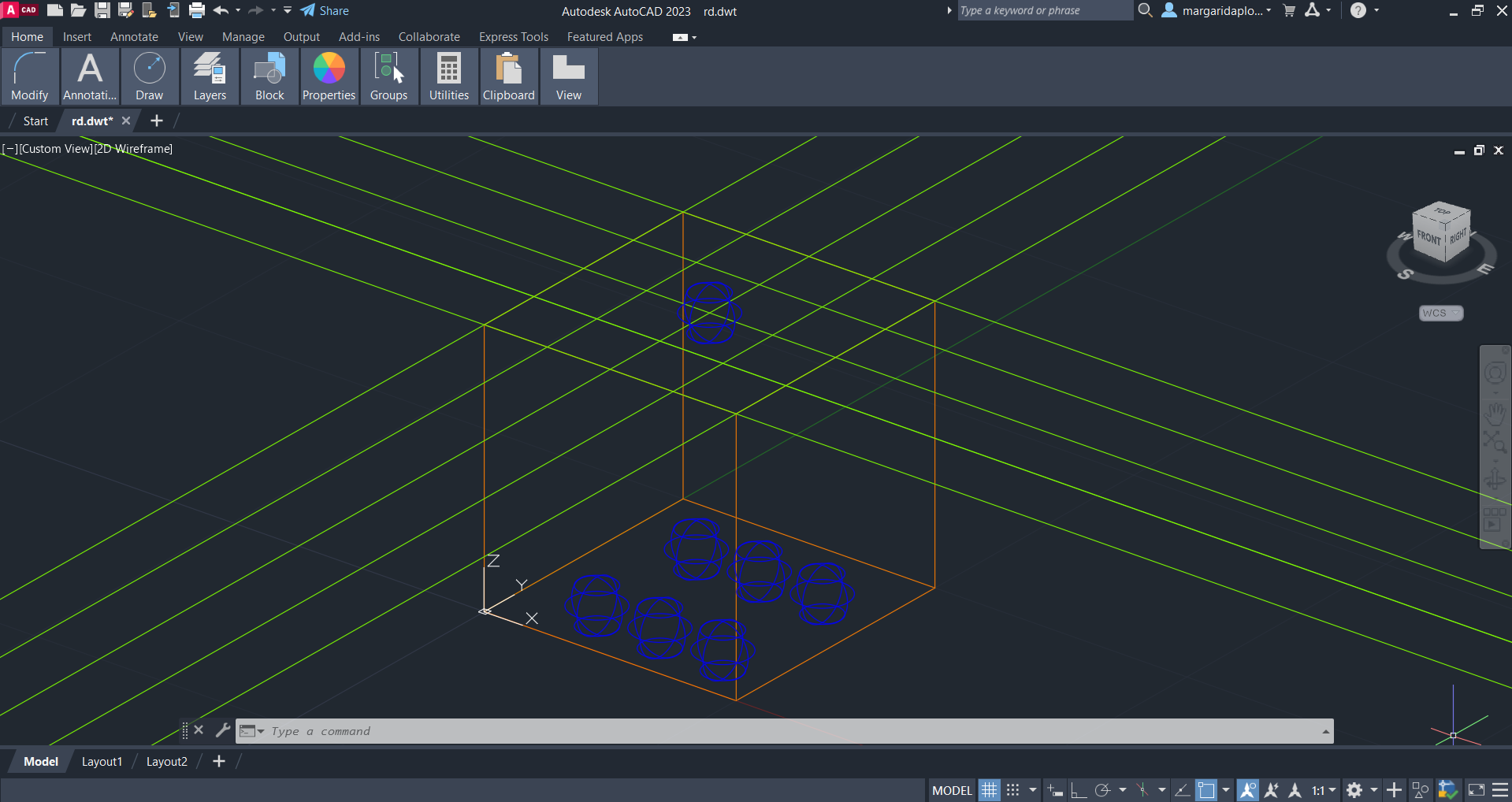

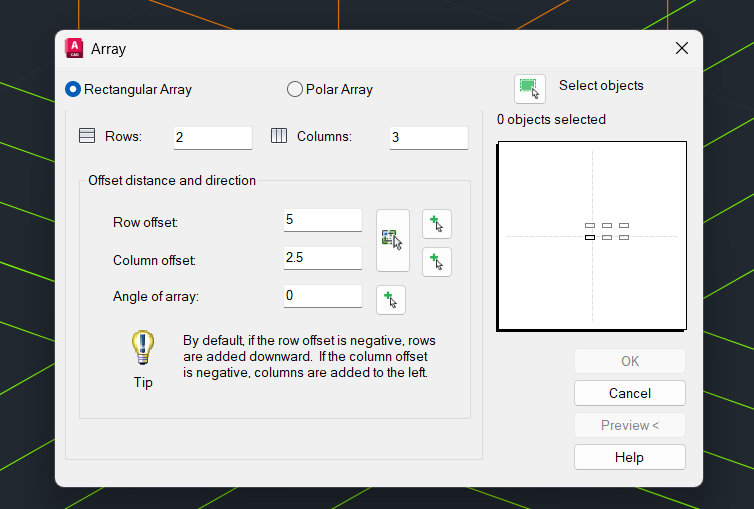

Criação da layer "pintas". Colocação de esferas, com 1 de diâmetro, na grelha da base, de forma a fazer o lado do dado que contém seis pintas. Depois fazer a cópia e colocação das restantes esferas nas outras faces do cubo, segundo a planificação de um dado, através dos comandos "SPHERE", "COPY" e "ALIGN".
União de todas as esferas e extração das mesmas do cubo inicial, a partir dos comandos "UNION" e "SUBTRACT".

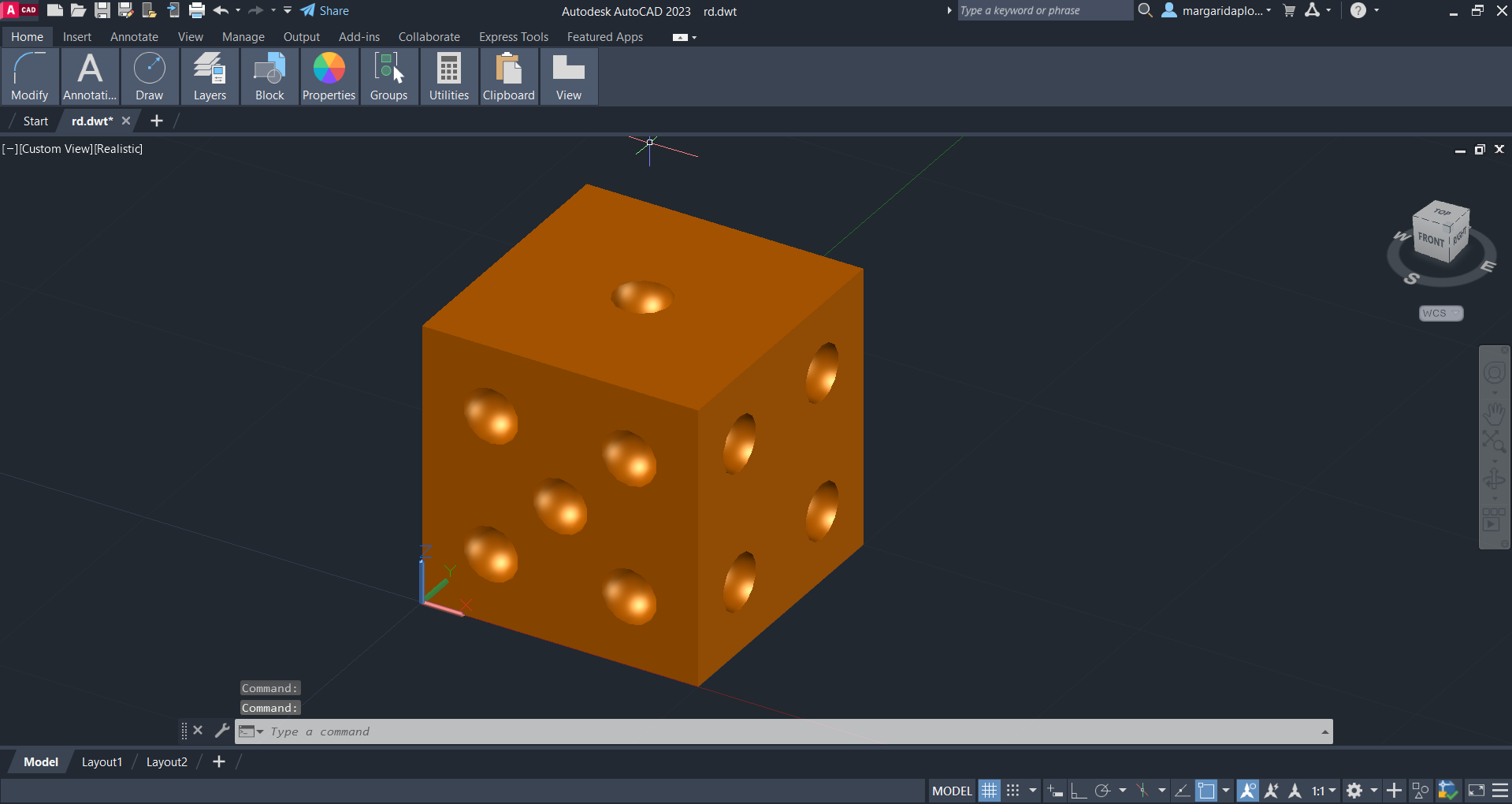

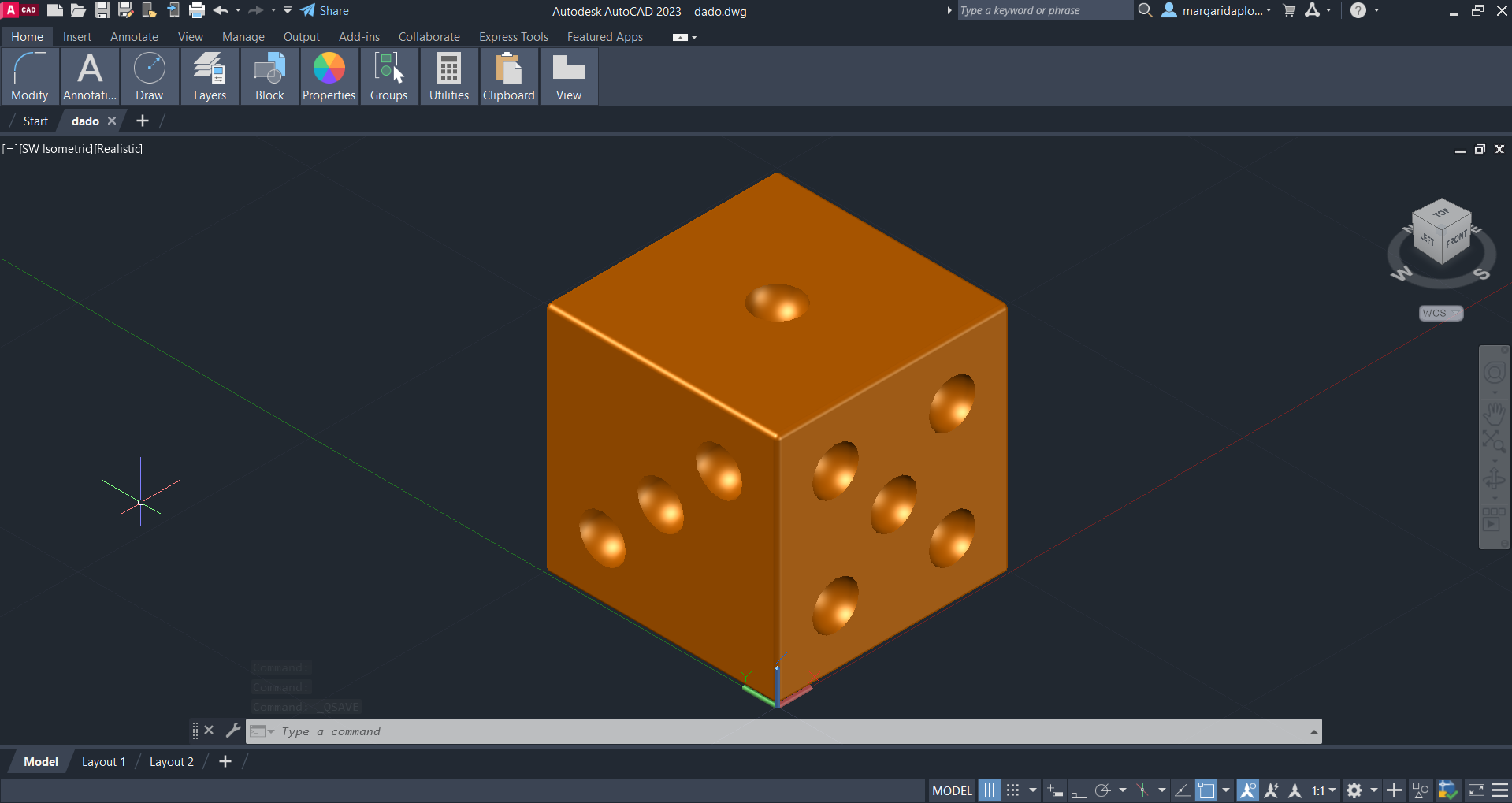

E, para concluir, arredondamento das arestas do dado, a partir do comando "FILLET".
Início de um novo exercício que consistia na preparação de um T0 num novo ficheiro AutoCAD, para posteriormente ser exportado para o 3ds Max e ser usado como base para a primeira utilização deste programa.

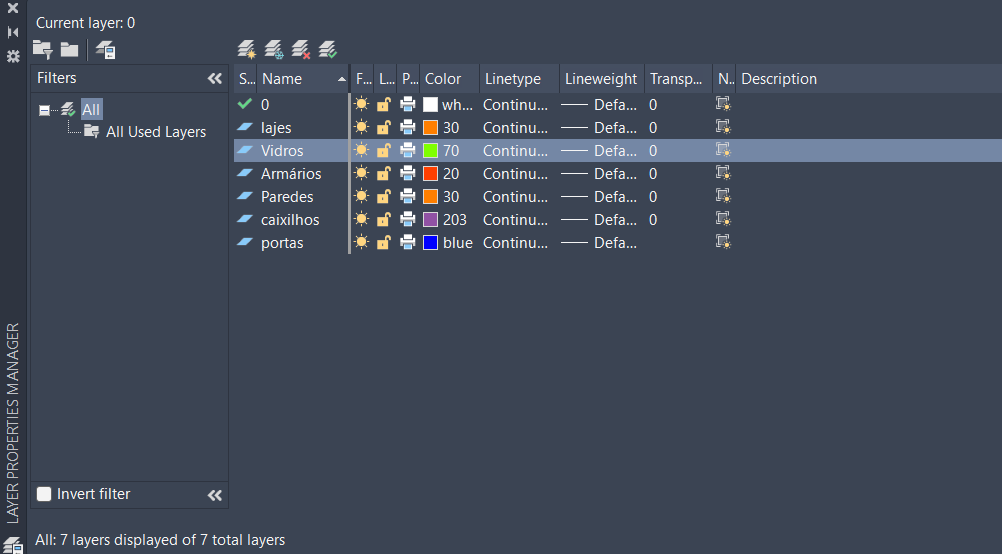

Importação de um novo comando T0, através do comando "APPLOAD". Criação de layers, cada uma com uma cor associada ao seu conteúdo.

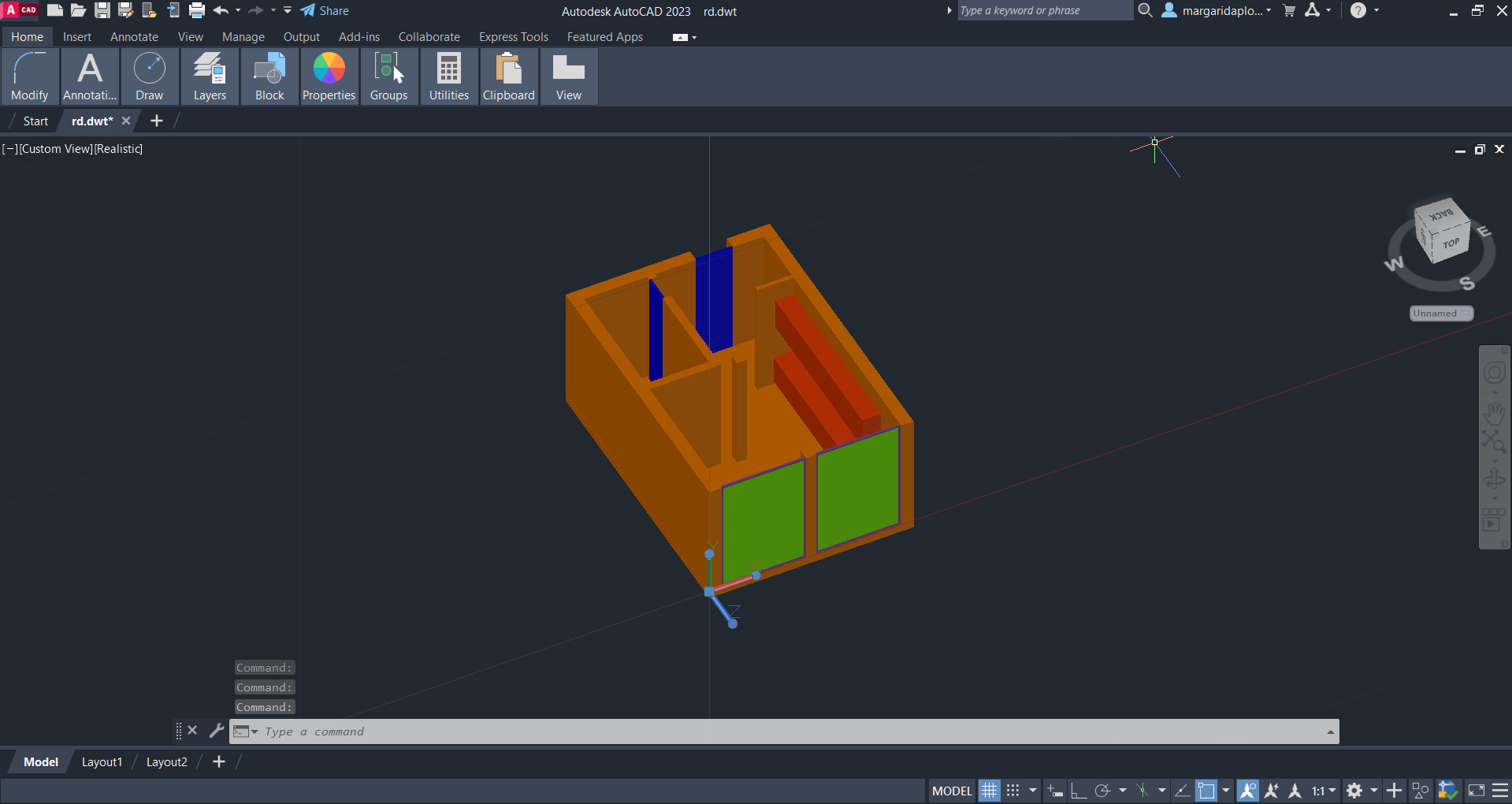

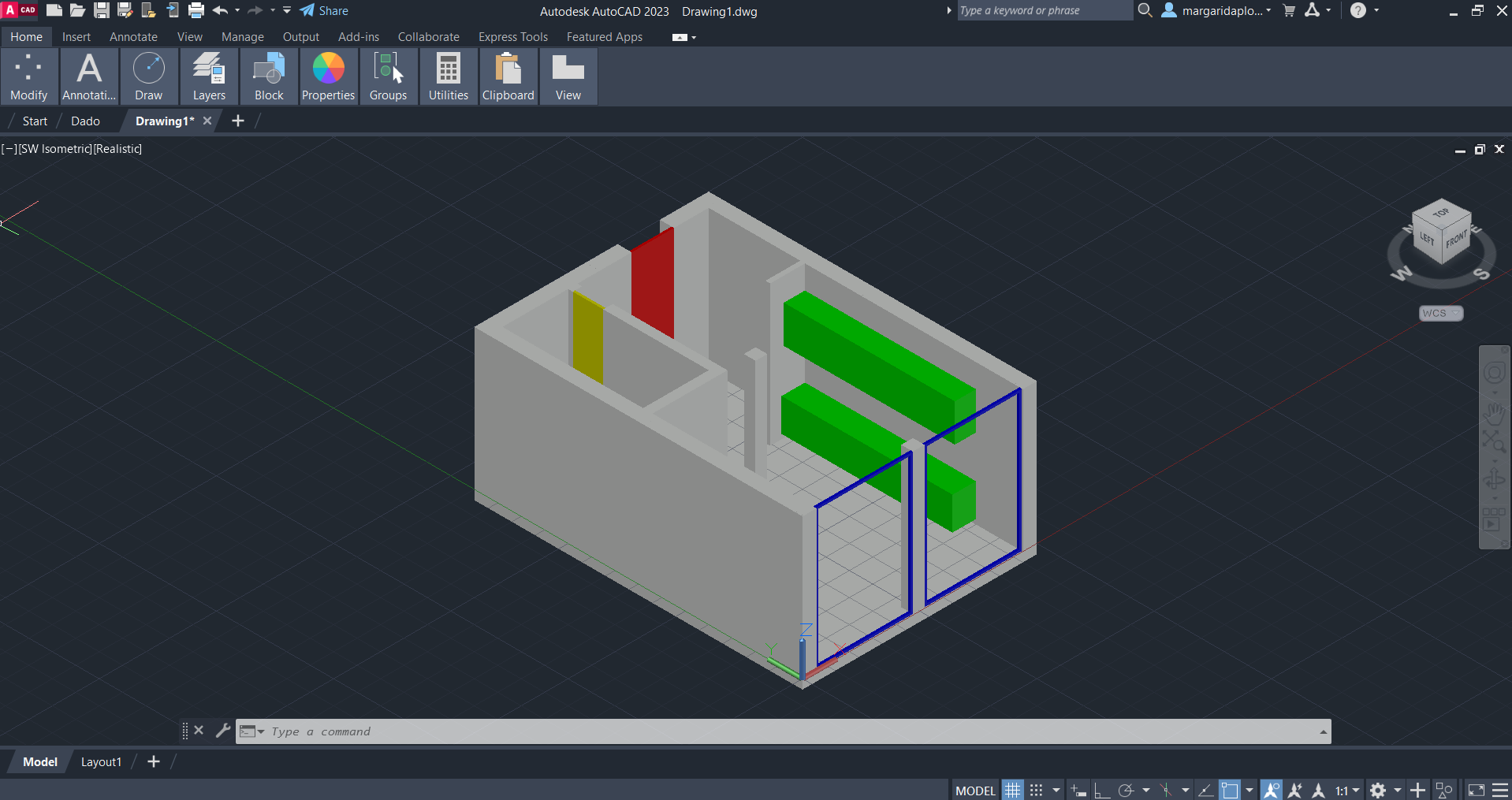

Mudança dos elementos para as suas layers e cores correspondentes nas "PROPRIETIES". Depois, união das paredes e pilares, através do comando "UNION".

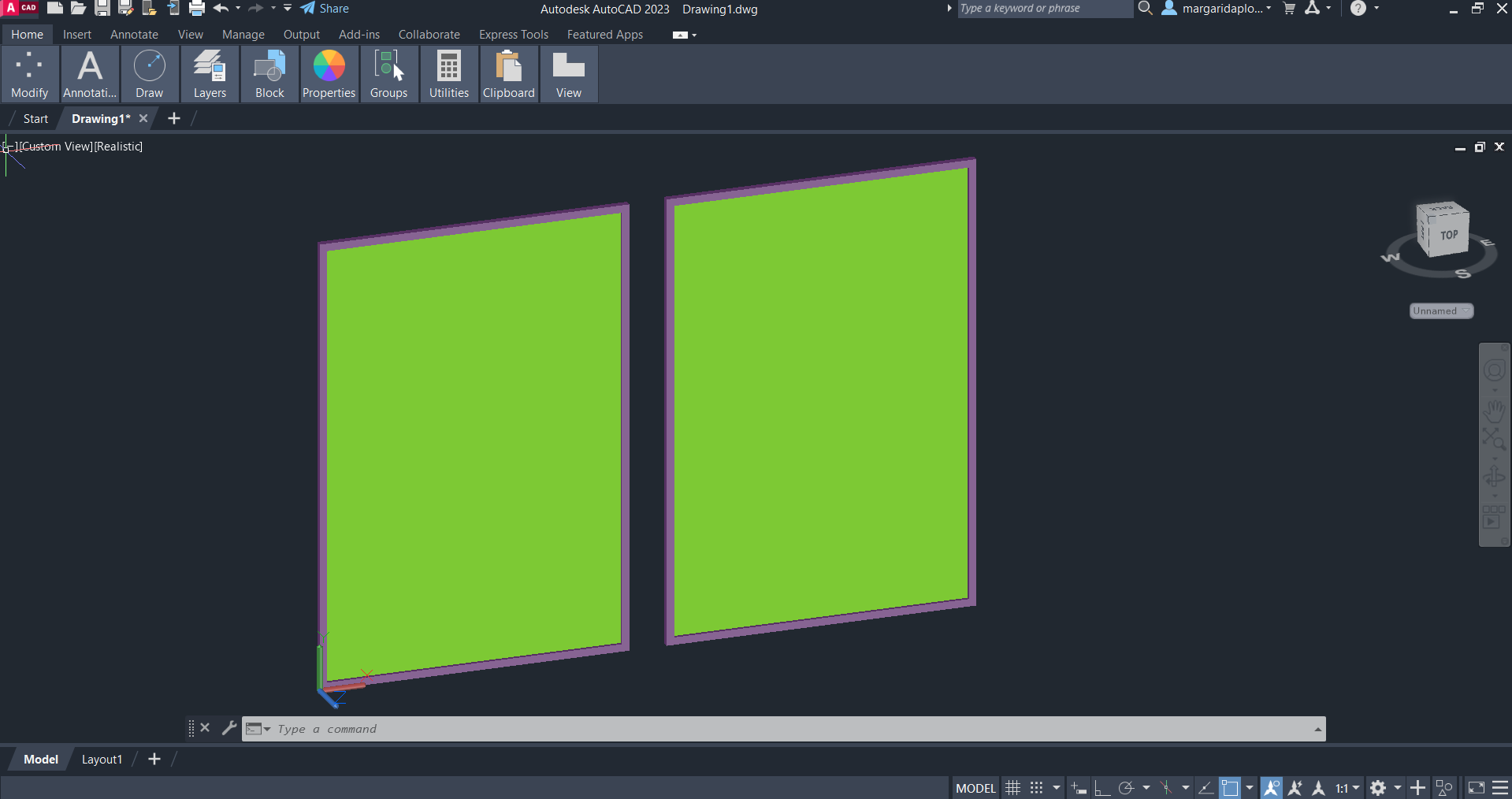

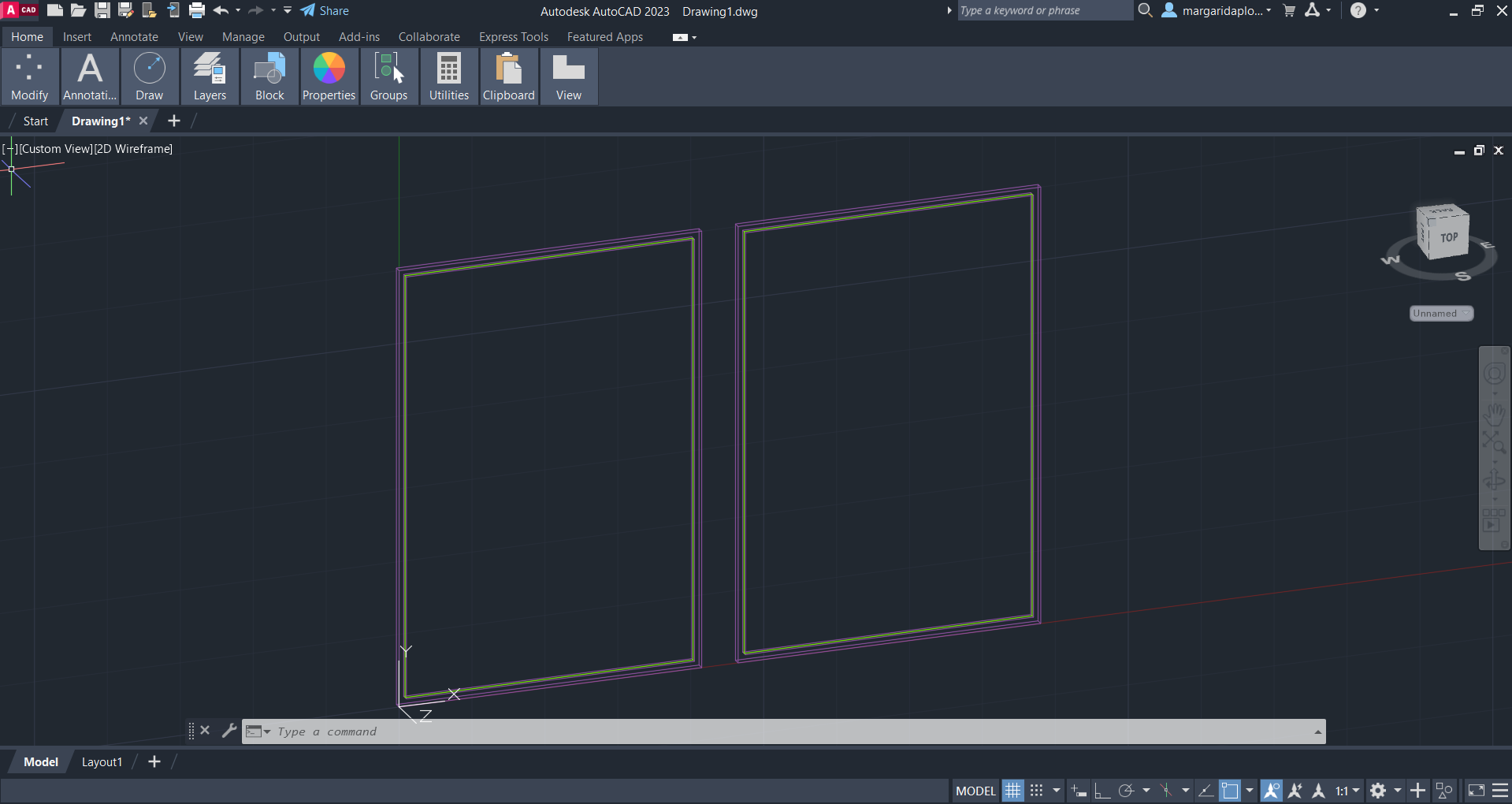

Criação dos vidros do T0, a partir dos comandos: "UCS", "RECTANGLE" e "REGION".

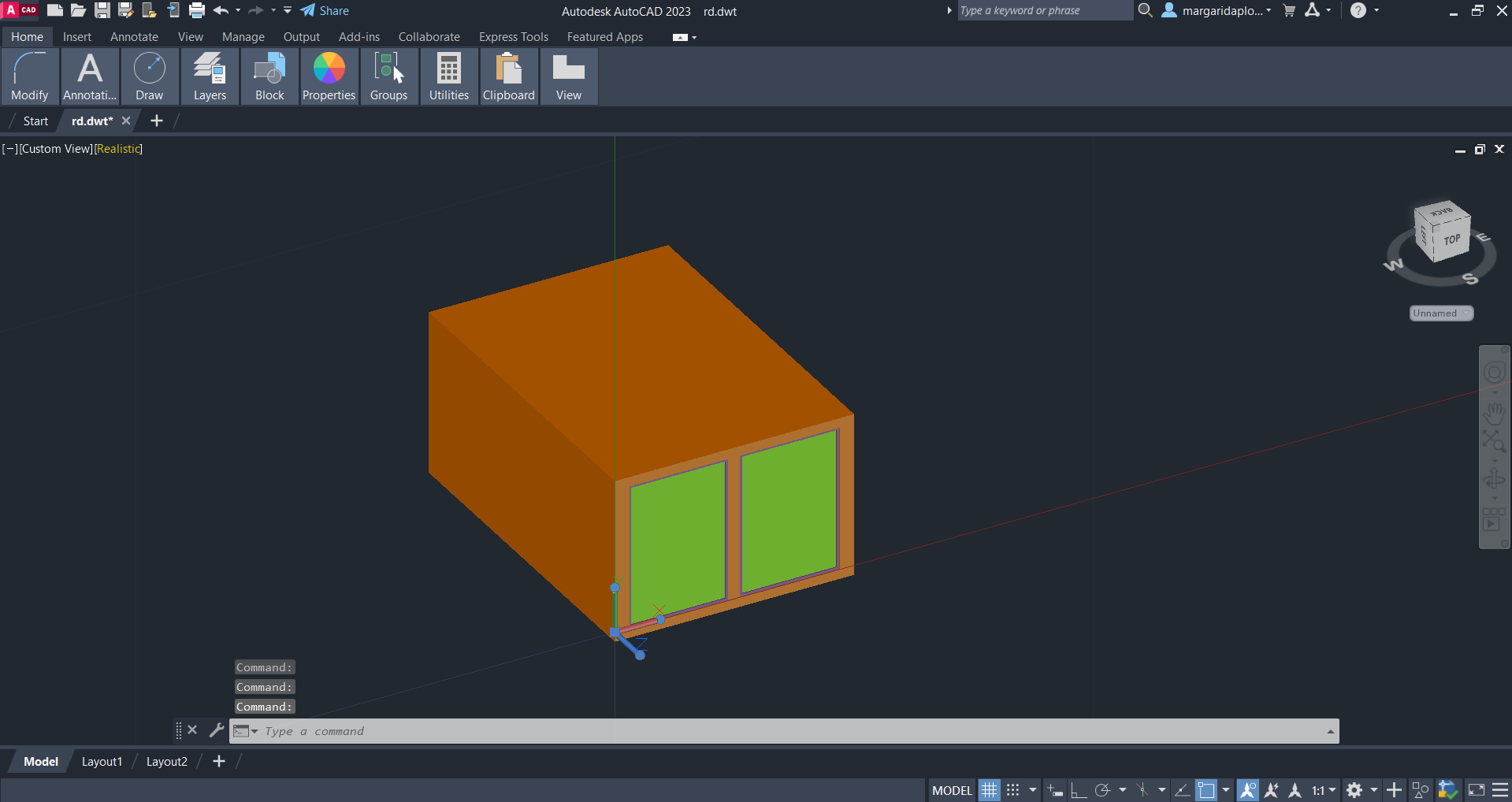

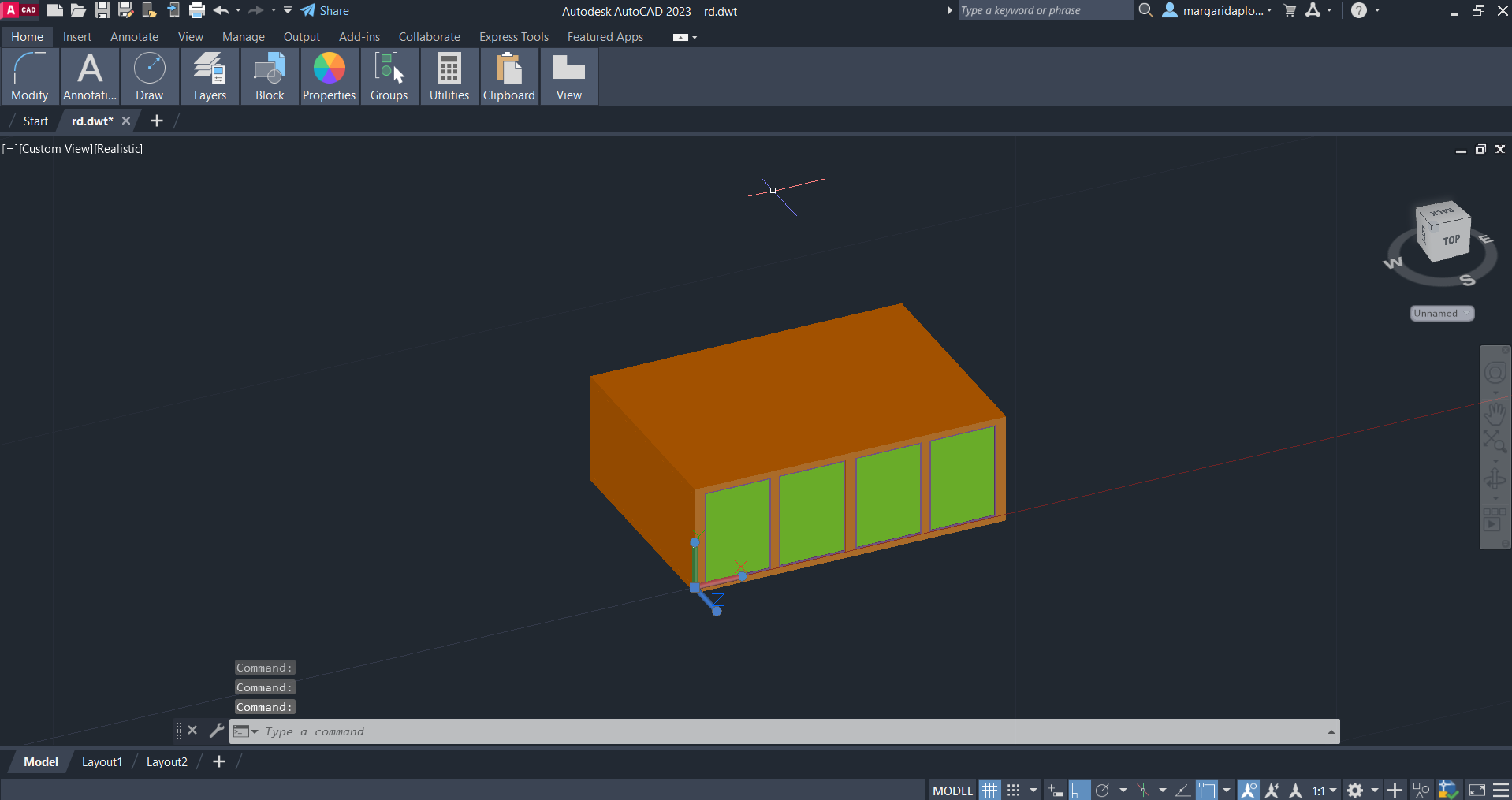

Criação de um teto, extensão do T0 para a direita e união das suas lajes e paredes, formando um único modelo, através dos comandos "COPY", "MIRROR" e "UNION".

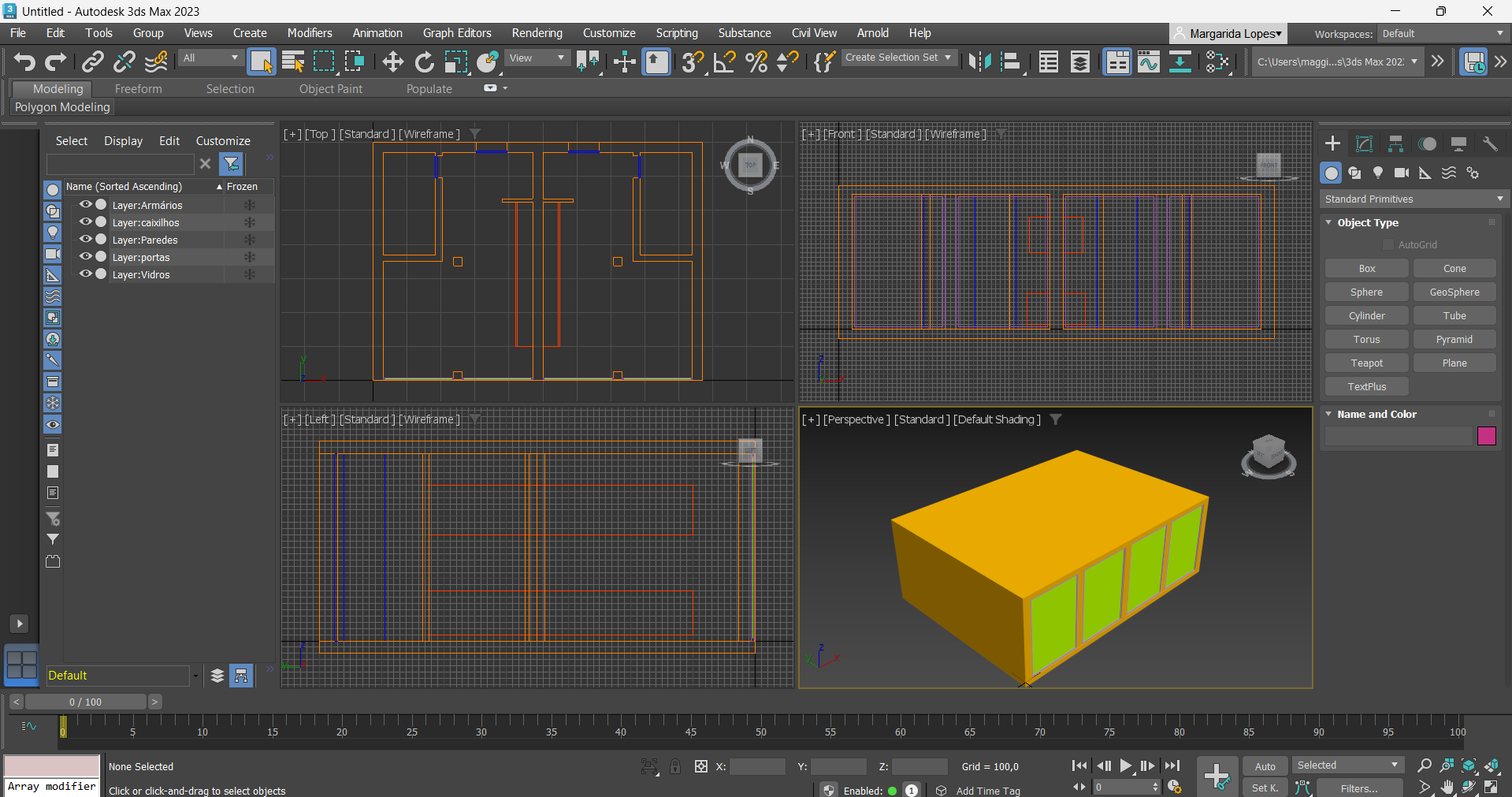

Introdução e formatção de um novo ficheiro 3ds MAX.
