Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2025/2026
Margarida Lopes
Semana 07
Conclusão do exercício da aula anterior, intitulado Parábola .
Criação da primeira parábola com auxílio ao comando "SPLINE".

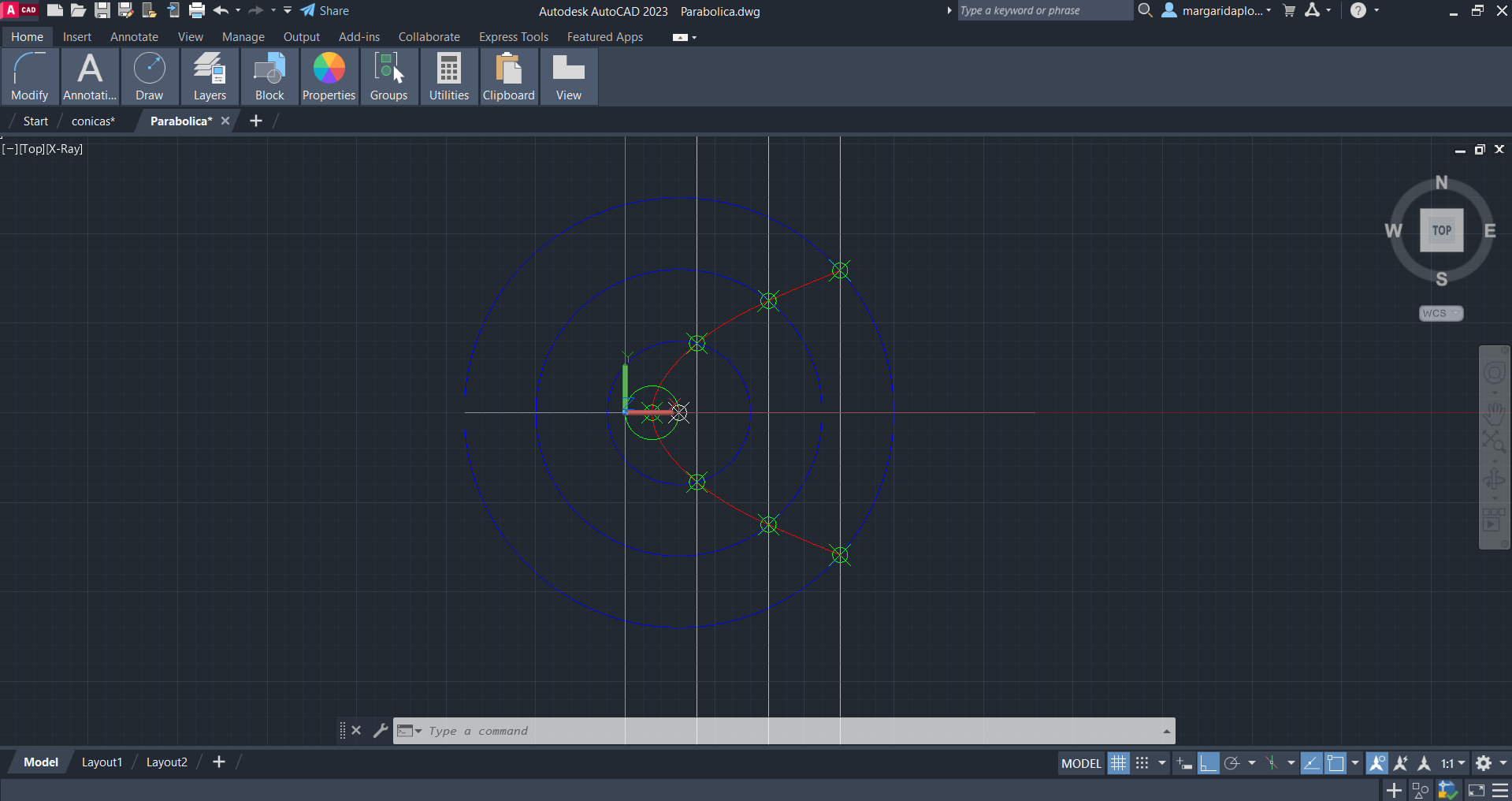

Criação de uma segunda parábola, esta mais rigorosa, através dos comandos "LINE", "CIRCLE", "TRIM", "XLINE", "SPLINE" e "COPY".

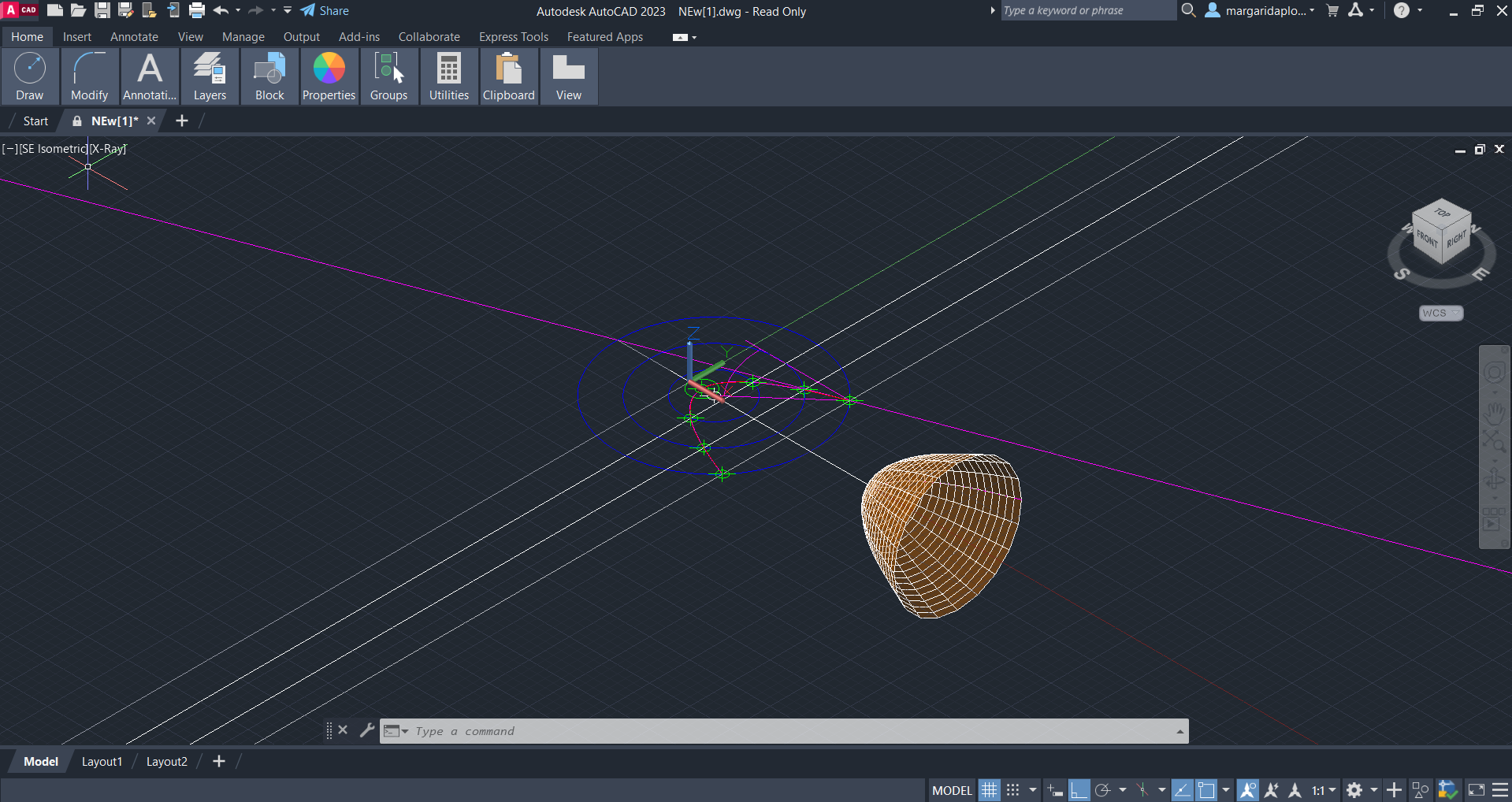

Por fim, construção de um paraboloide a partir da segunda parábola com o auxílio dos comandos "TRIM", "SURFTAB1", "SURFTAB2", e "REVSCULP".
Início de um novo exercício de importação e manuseamento de uma planta. A planta utilizada foi a planta da zona de intervenção da cadeira de projeto que se localiza no Bairro Alto.
Importação da planta de duas maneiras diferentes, através dos comandos "IMPORT" e "PDFATTACH".

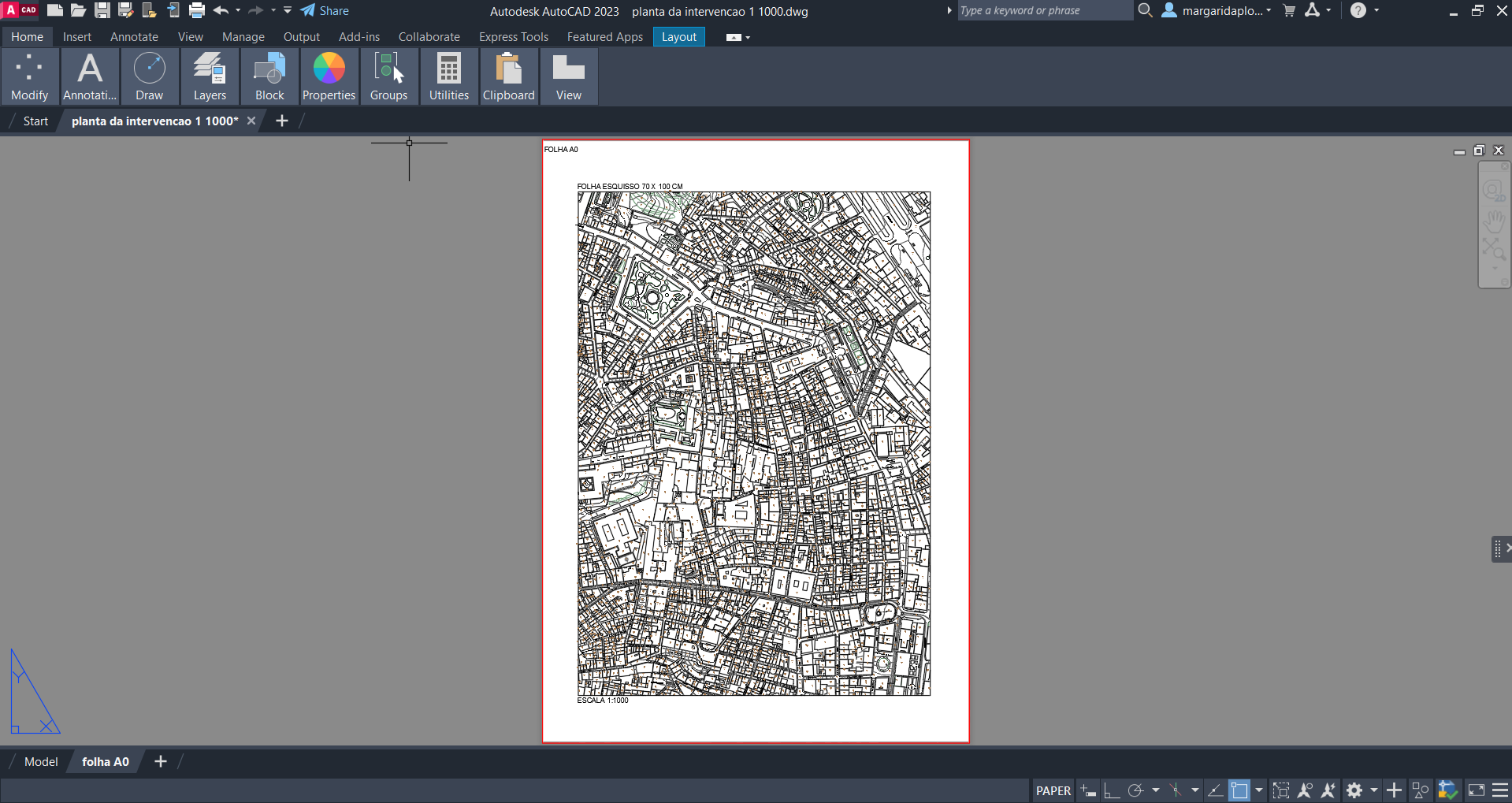

Ajuste da planta a um retângulo com as medidas de um A0 e posteriormente a sua colocação num layout A0 e mudança da escala, através dos comandos: RECTANG, SCALE, PAGESETUP, MVIEW e ZOOM.
Início de um novo exercício para treinar os comandos e as formas no AutoCad. Exercício designado White U House . Edifício planeado por de Toyo Ito contruída no ano 1976.

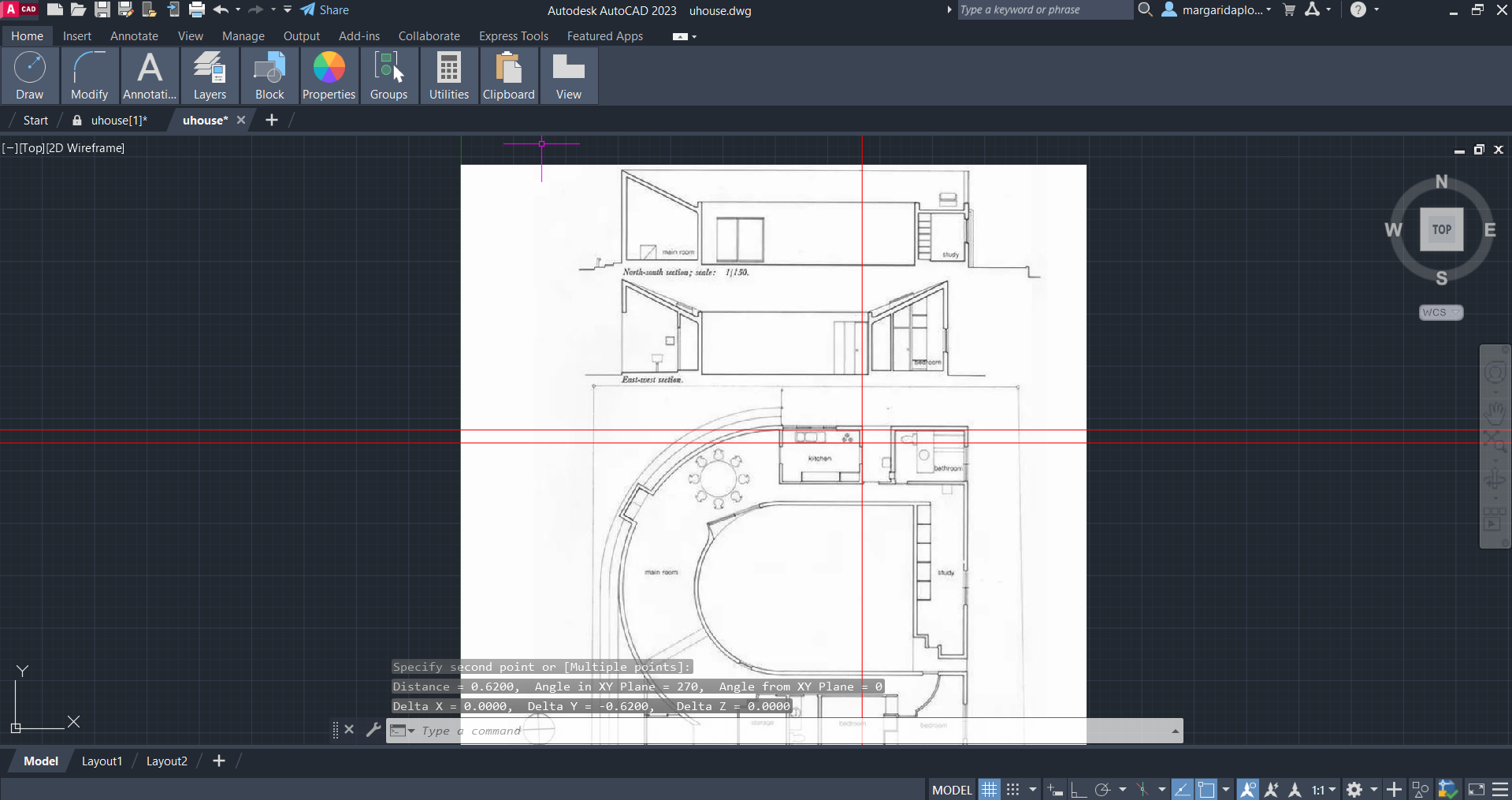

Após descarregar e anexar a imagem de planta e cortes com o comando "ATTACH", esta foi escalada a partir dos comandos "XLINE", "SCALE", "ZOOM", "DIST" e "OFFSET".
Posteriormente, foi criado um layout A4 e colocados os desenhos à escala 1:100, com o auxílio dos comandos "PAGESETUP", "MVIEW" e "ZOOM".

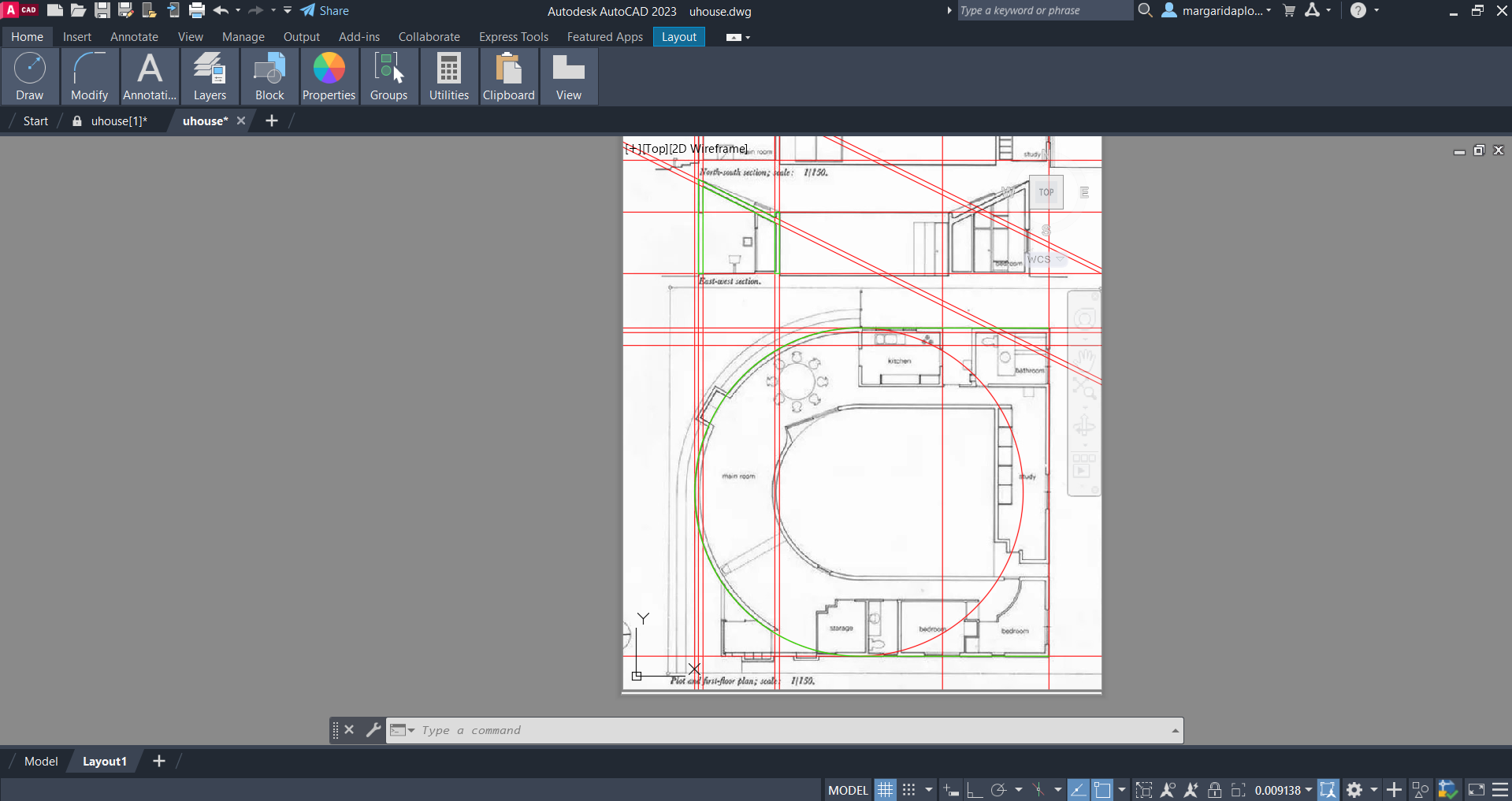

Delimitação da forma da casa através de retas, com o auxílio dos comandos "COPY", "XLINE", "OFFSET", "CIRCLE" e "PLINE".

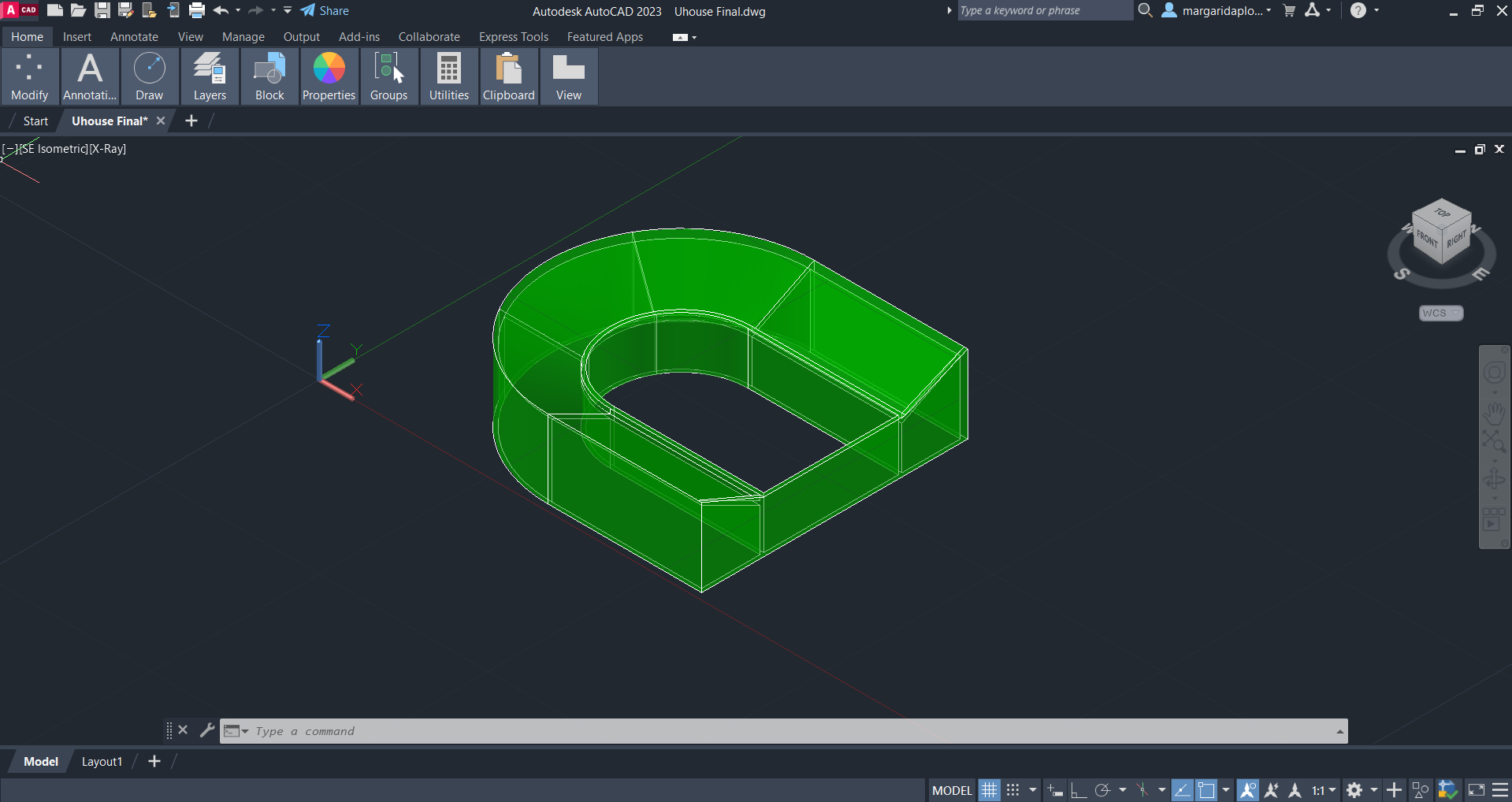

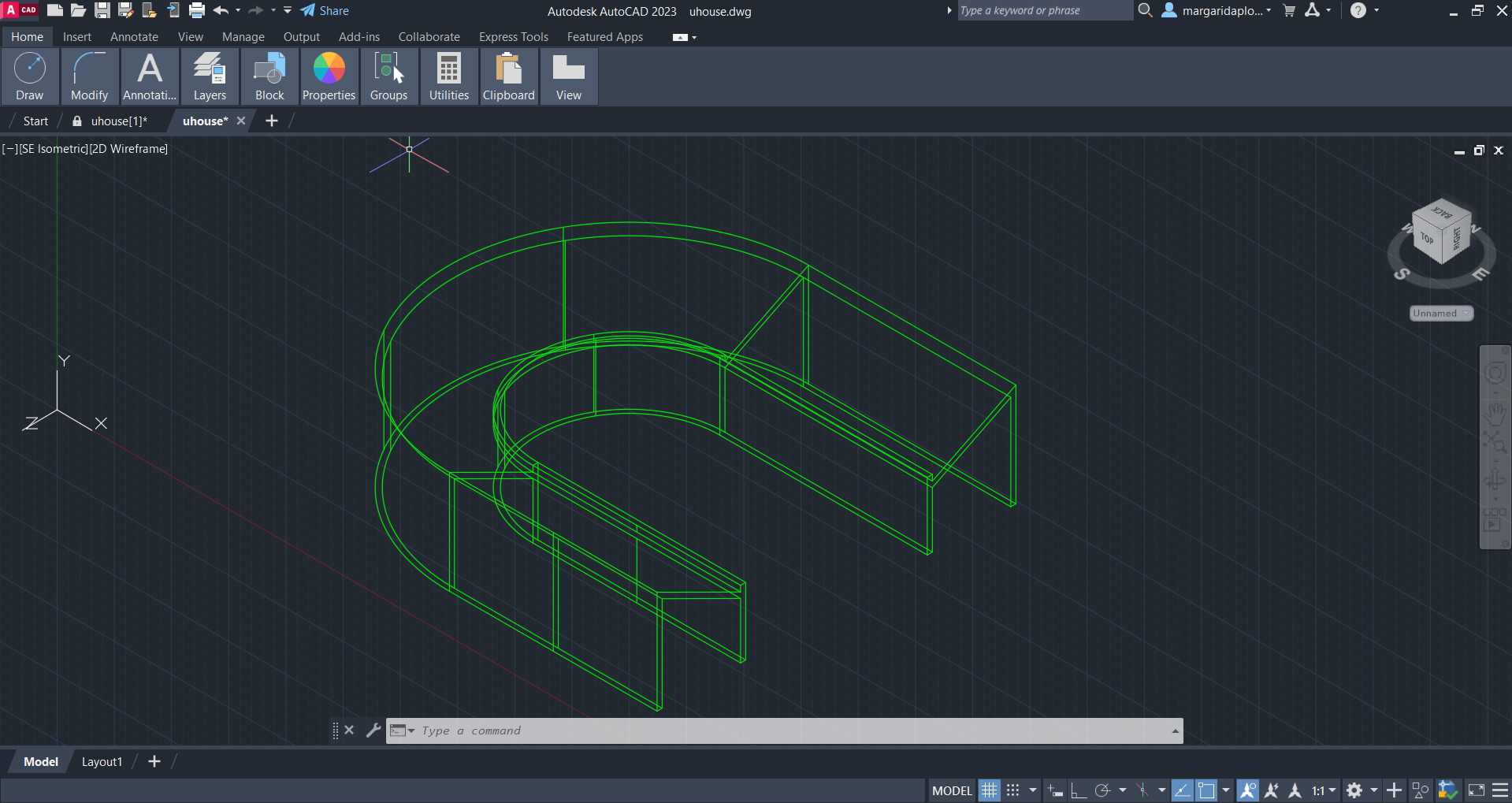

Através da forma da base e de um perfil, criação do formato da casa e fechamento, com a utilização dos comandos "MOVE", "ROTATE", "UCS" e "EXTRUDE".

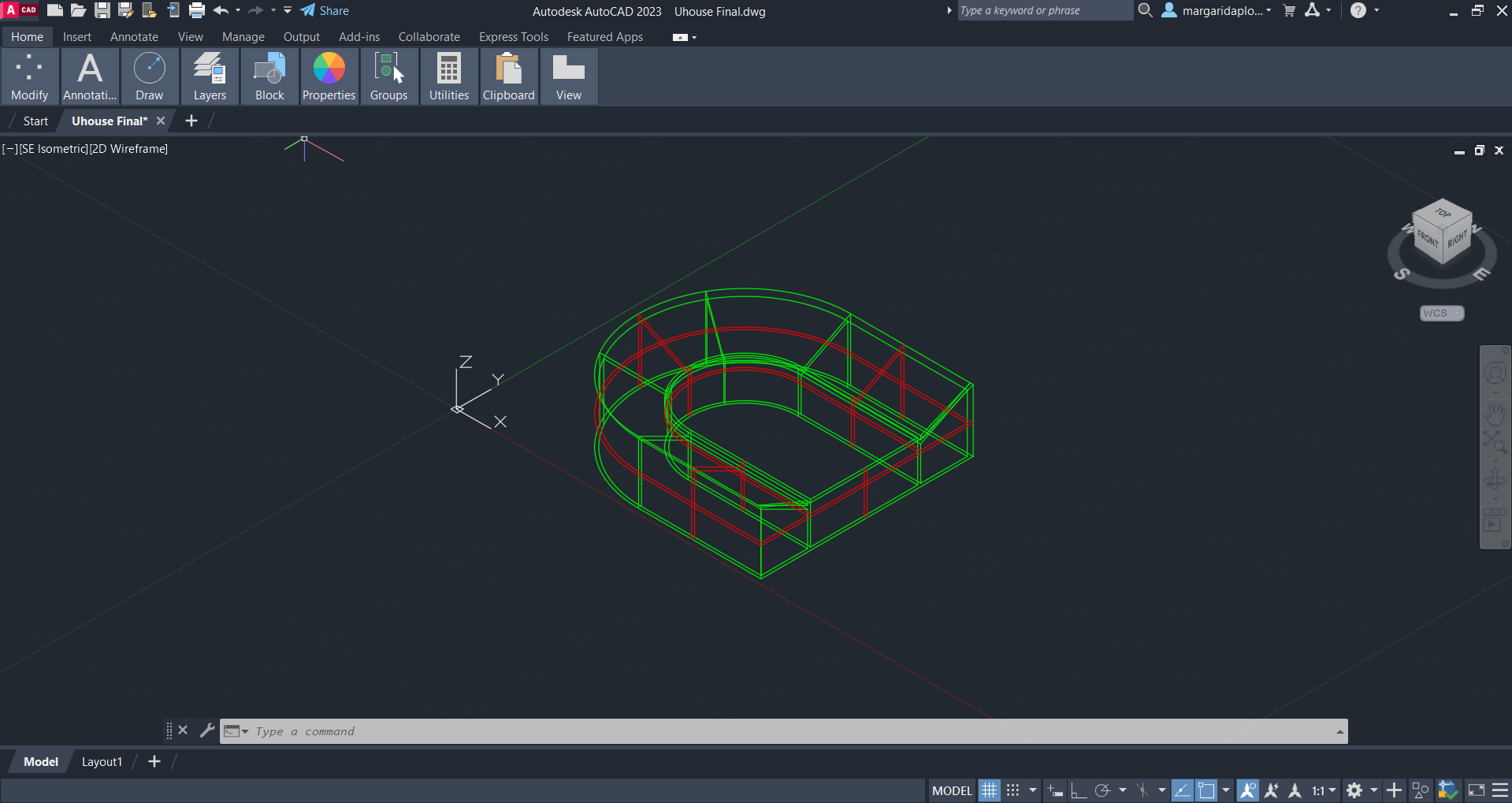

Criação de três secções na figura, uma planta, um corte transversal e um corte longitudinal, através dos comandos "XLINE", "UCS", "SECTION".
