COMPONENTES TRABALHADAS
\\ INTERFACE
A Interface de AutoCAD, que é costumizável de forma a tornar o workflow mais intuitivo,
contém todos elementos que constituem o programa.
É aqui que podemos desenhar ou modelar e verificar todas as informações
do material produzido.
\\ DESENHO
A principal função do AutoCAD é o Desenho, é aqui onde através
de comandos como "line", "polyline", "circle" ou "hatch" é possível passar, por exemplo,
plantas esquiçadas previamente para o digital.
\\ MODIFY
O propósito do Modify é alterar o estado das peças desenhadas.
alguns comandos utilizados para tal são, "erase", "copy", "move", "trim", "offset"
entre outros.
\\ VIEW
Os comandos associados ao View, dão a possibilidade de navegar o desenho.
Usam-se comandos como "pan", "zoom"...
\\ FORMAT
Com Format, é possível costumizar o ficheiro com comandos como,
"units", "layer", "style", "ltscale"...
\\ FILE E INSERT
Com File e Insert, podemos criar novos ficheiros com "new" ou salvar com "save"
É tambmém possível introduzir ficheiros exterior no nosso desenho como imagens
ou até outros ficheiros .dwg através de comandos como "imageattach", "load", entre outros...
\\ DIMENSIONS
Em dimensions, aparece tudo o que é referente à colocação de cotagens nos
já realizados. O principal comando é "dim" e para depois ajustar a sua representação
usamos "dimstyle".
|
EXERCÍCIO
No módulo de desenho 2D, o primeiro exercício de introdução
dos comandos básicos foi através de uma cópia de uma planta base.
PROCESSO
INTERFACE
O primeiro passo foi entender o que está presente na
INTERFACE, que
está divida em 4 grupos.

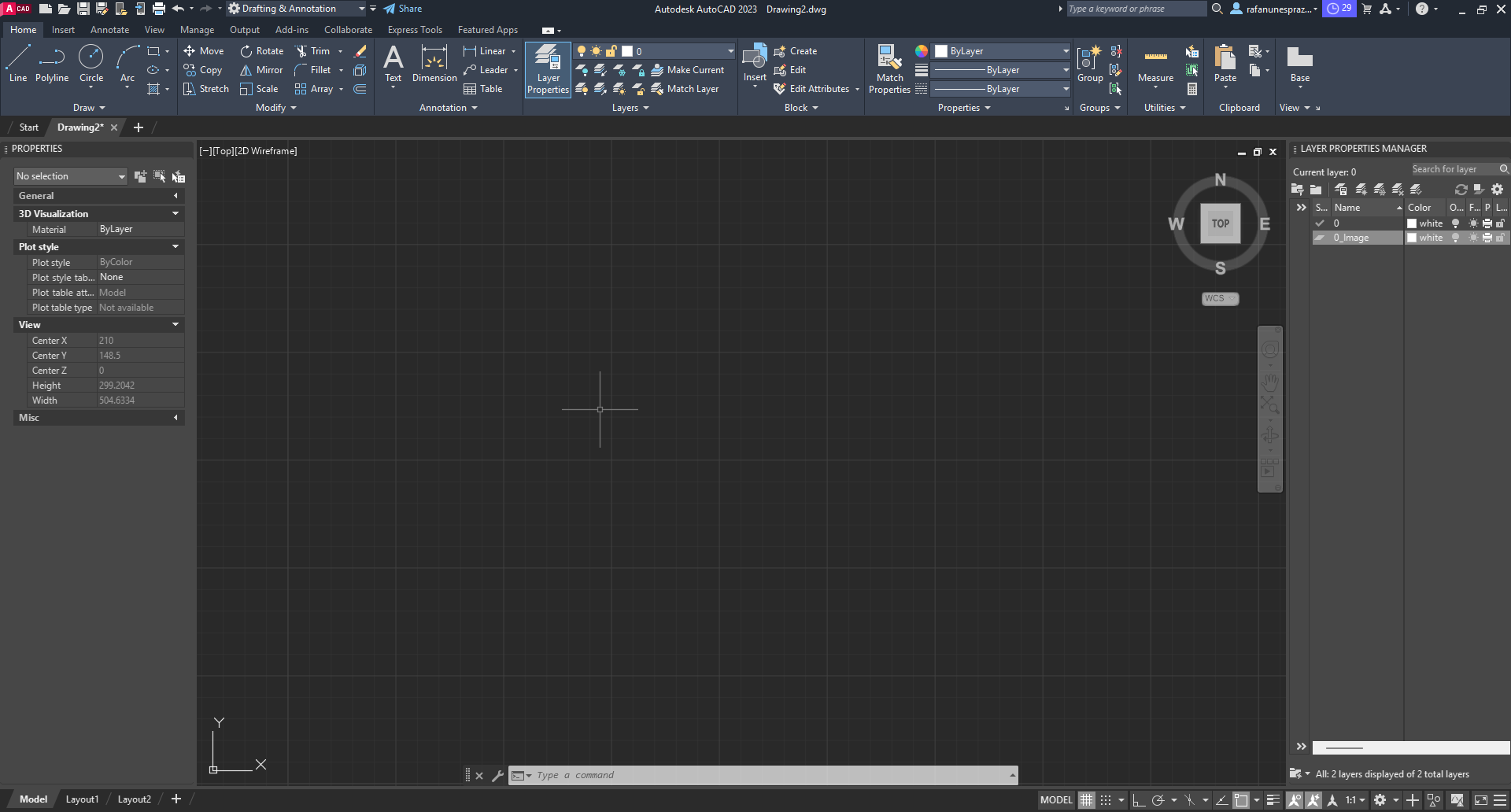

A TOOLBAR é onde todos os comandos
se encontram quer para desenho 2D que para modelação 3D.
No topo também podemos aceder a tudo o que está associado ao ficheiro CAD. É
onde podemos salvar manualmete, importar imagens por exemplo ou imprimir elementos desenhados

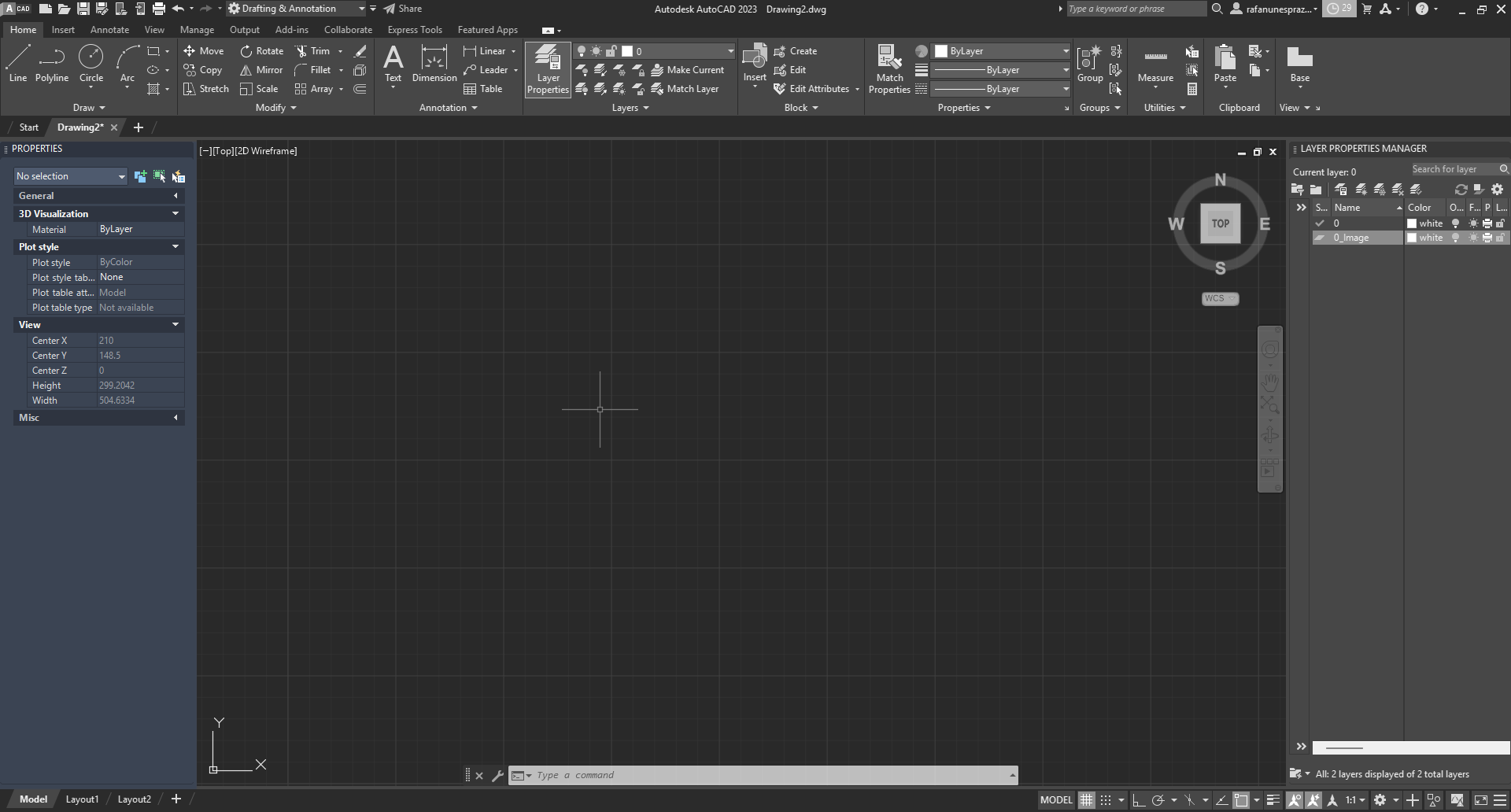

Esta barra lateral trata das PROPERTIES
onde podemos ver e alterar toda a informaƧão como a transparência, o comprimento, o ângulo
de objetos desenhados como linhas, manchas e pontos.
As LAYERS e toda a sua
informação está aqui presente. Podemos também mudar as suas propriedades
como a transparência, a cor com que os elementos desenhados nela aparecem ou até
se tudo o que a layer contém aparece numa impressão do desenho.

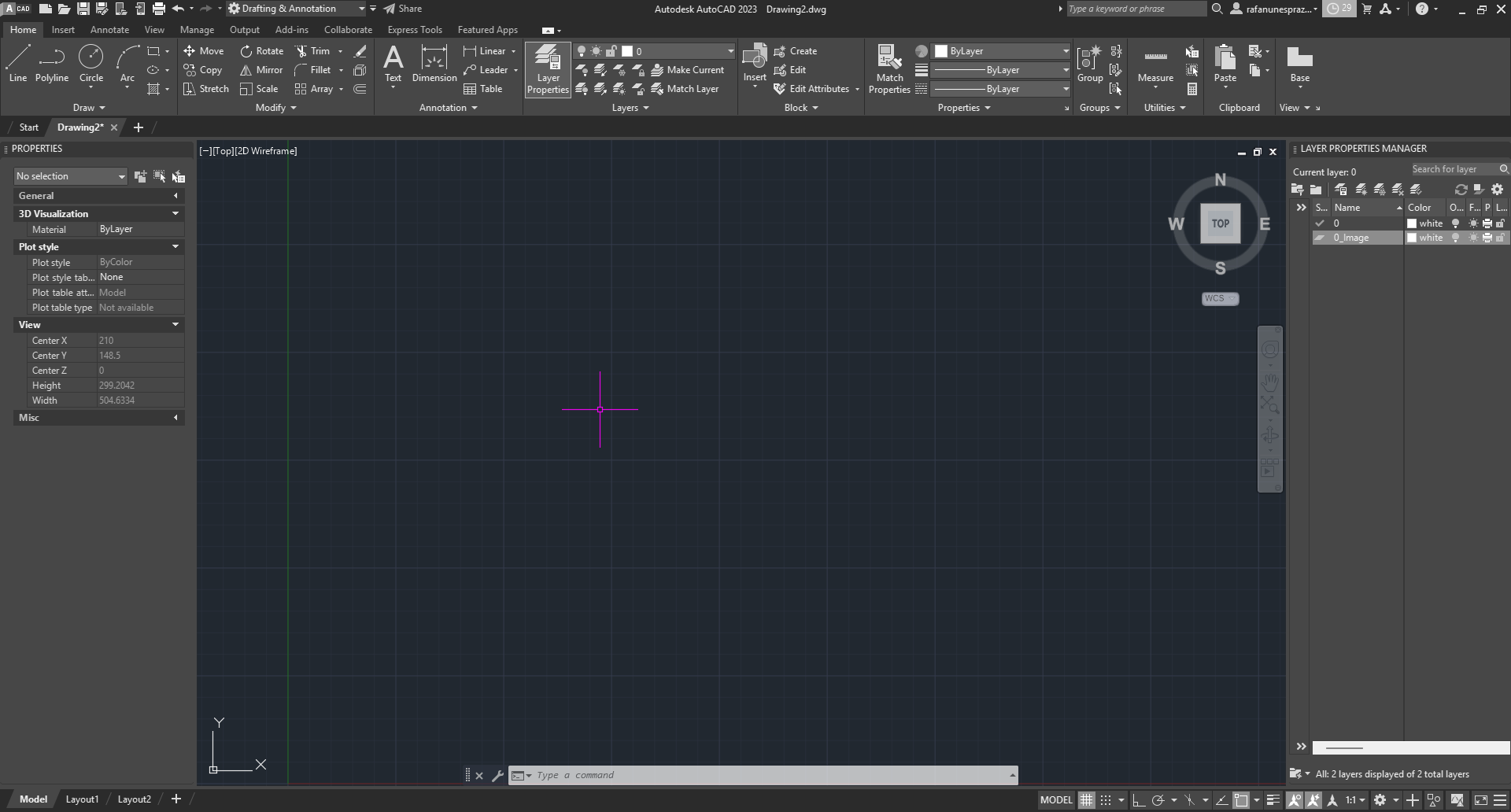

O MODEL SPACE como o
próprio nome indica, é o espaço onde toda o desenho aparece.
Podemos também mudar o ponto de vista que por definição é uma vista ortogonal
vertical onde não existe distorção.
DESENHO

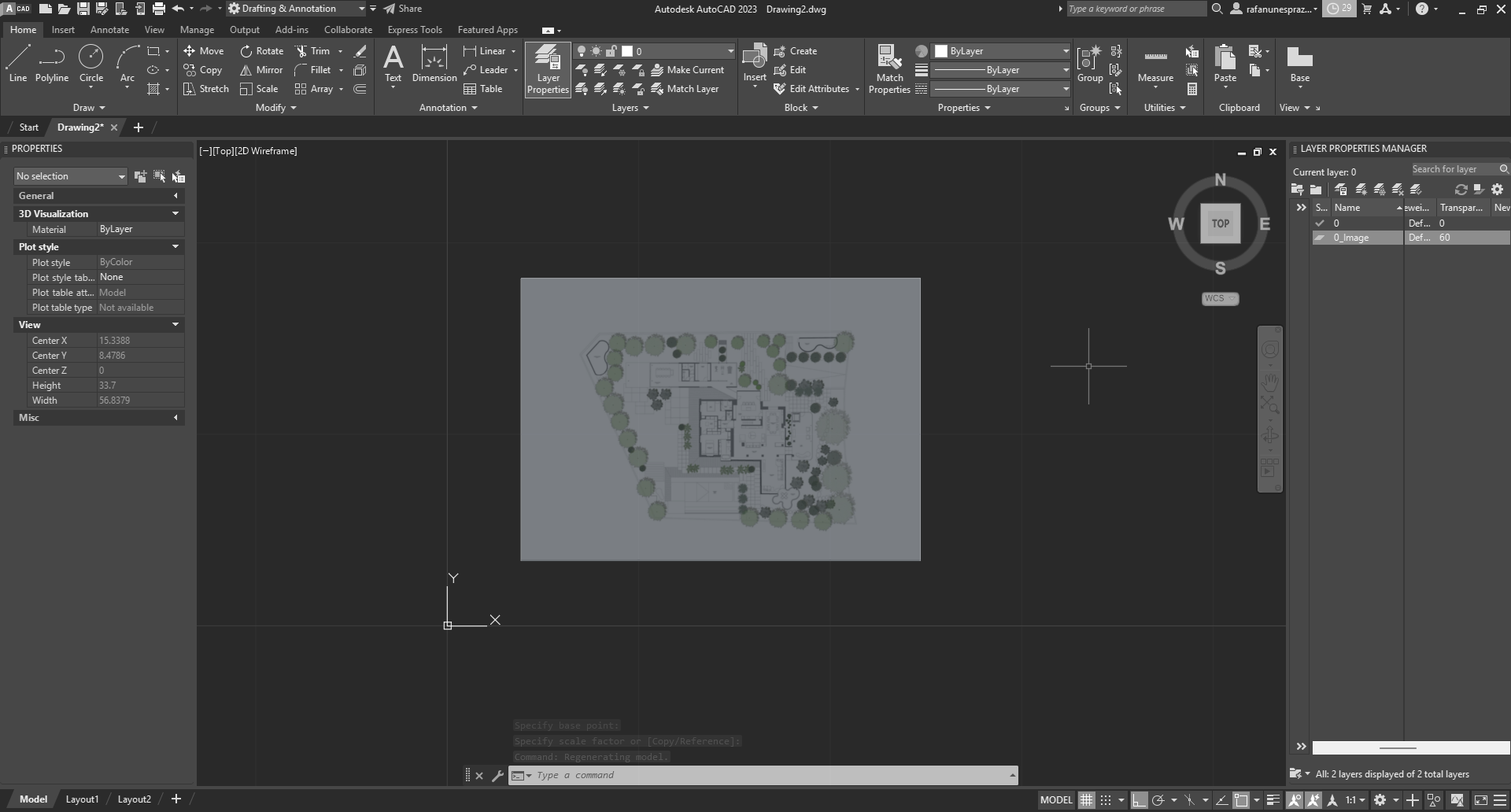

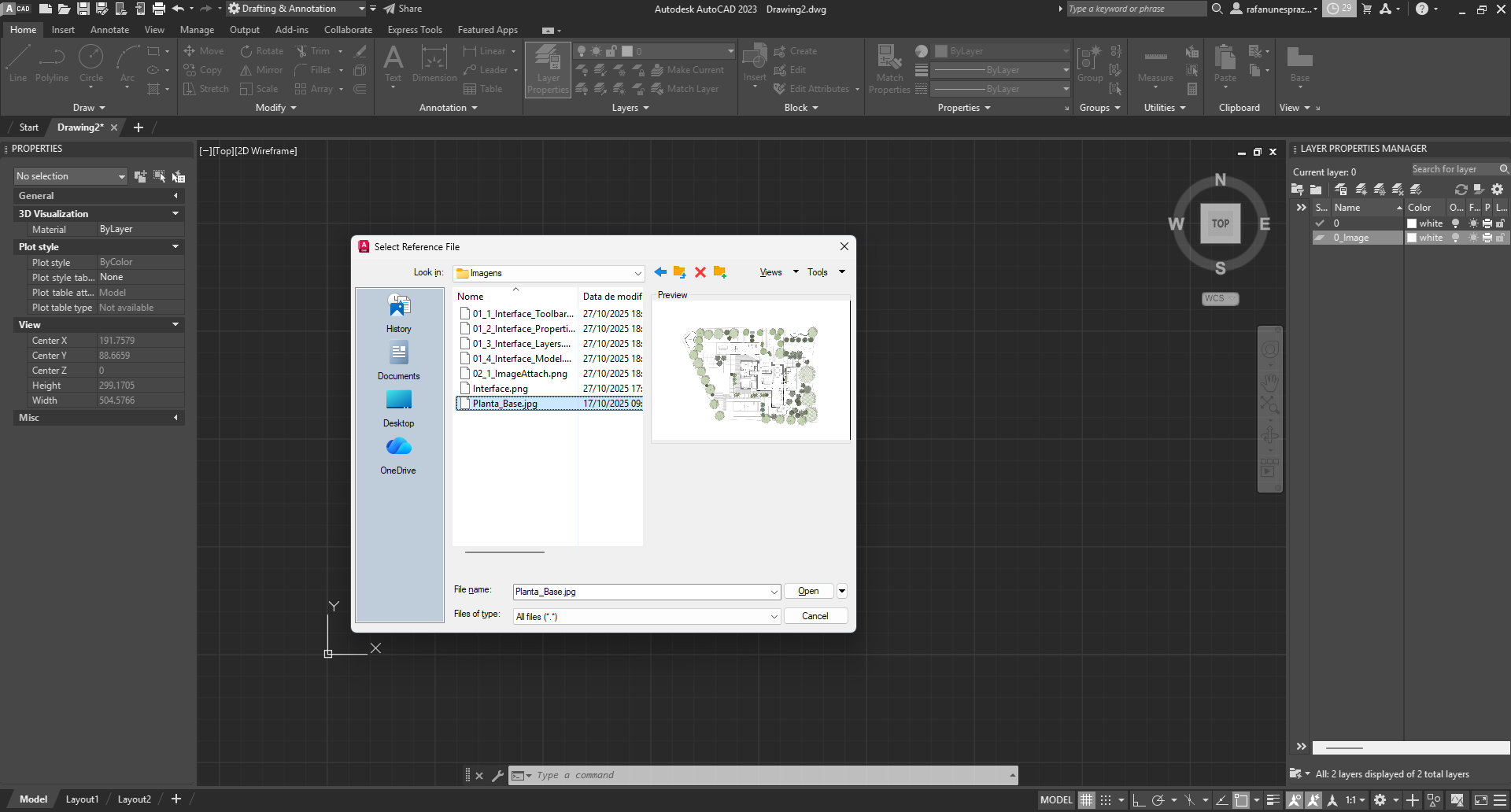

Após ajustar a interface o primeiro passo foi colocar a imagem sobre a aqual ímos trabalhar
através do commando "imageattach" e de seguida escalamos a imagem usando o comando "scale" de forma
a que as dimensões das cotagens fiquem à escala real.
Depois de colocar a imagem, podemos então começar o desenho. Usando comandos como line e
polyline passamos a planta por cima. Eventualmente será necessário representar diferentes tipos
de linha, umas em corte, outras em vista, ou até só linhas auxiliares.

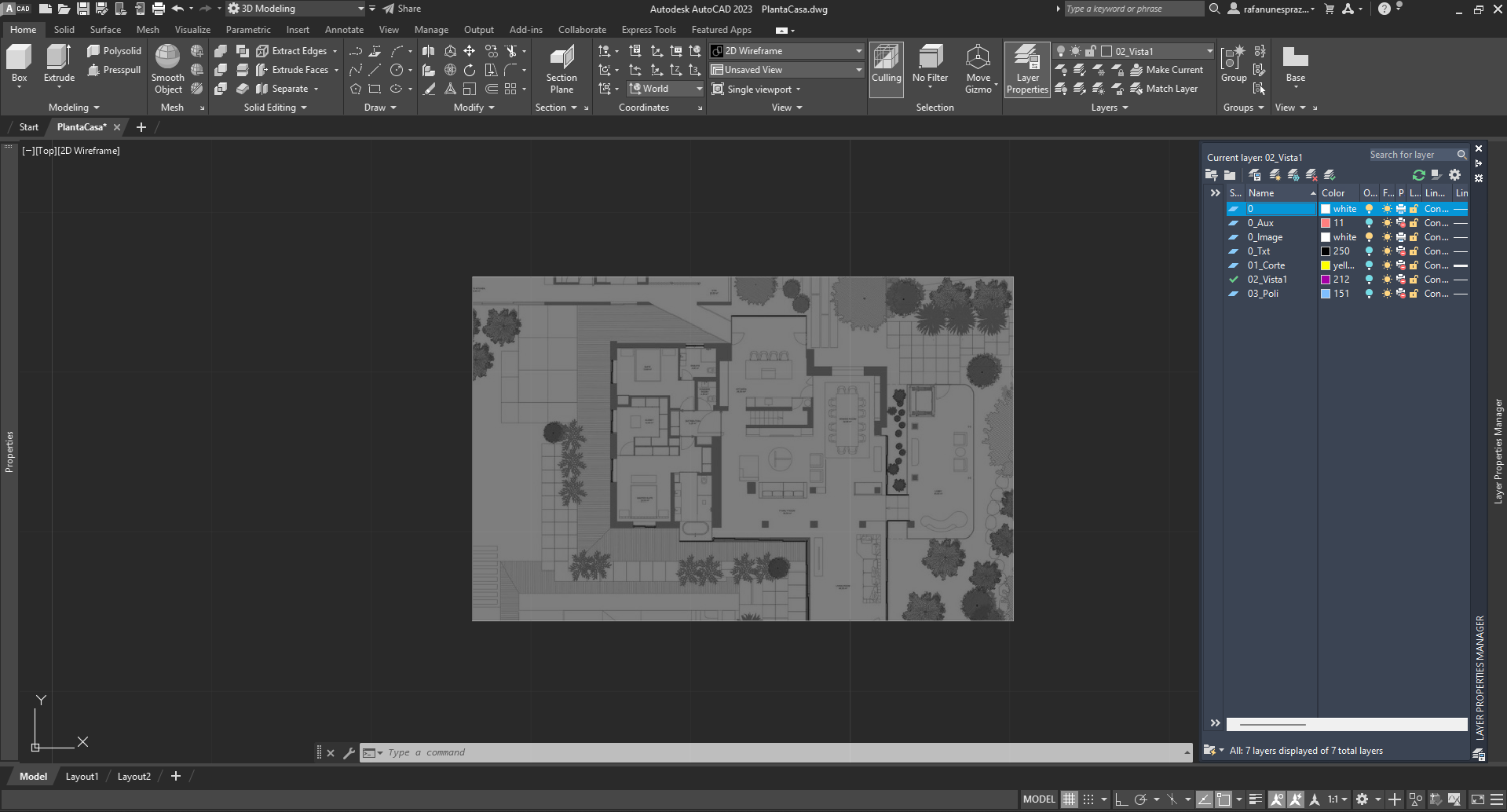

Para tal, criamos diferentes layers.
As polylines são bastante úteis para sabermos a área de uma determinada divisão da
planta. Assim com o comando "text" podemos escrever no próprio desenho a área da divisão
em questão.
LAYOUT

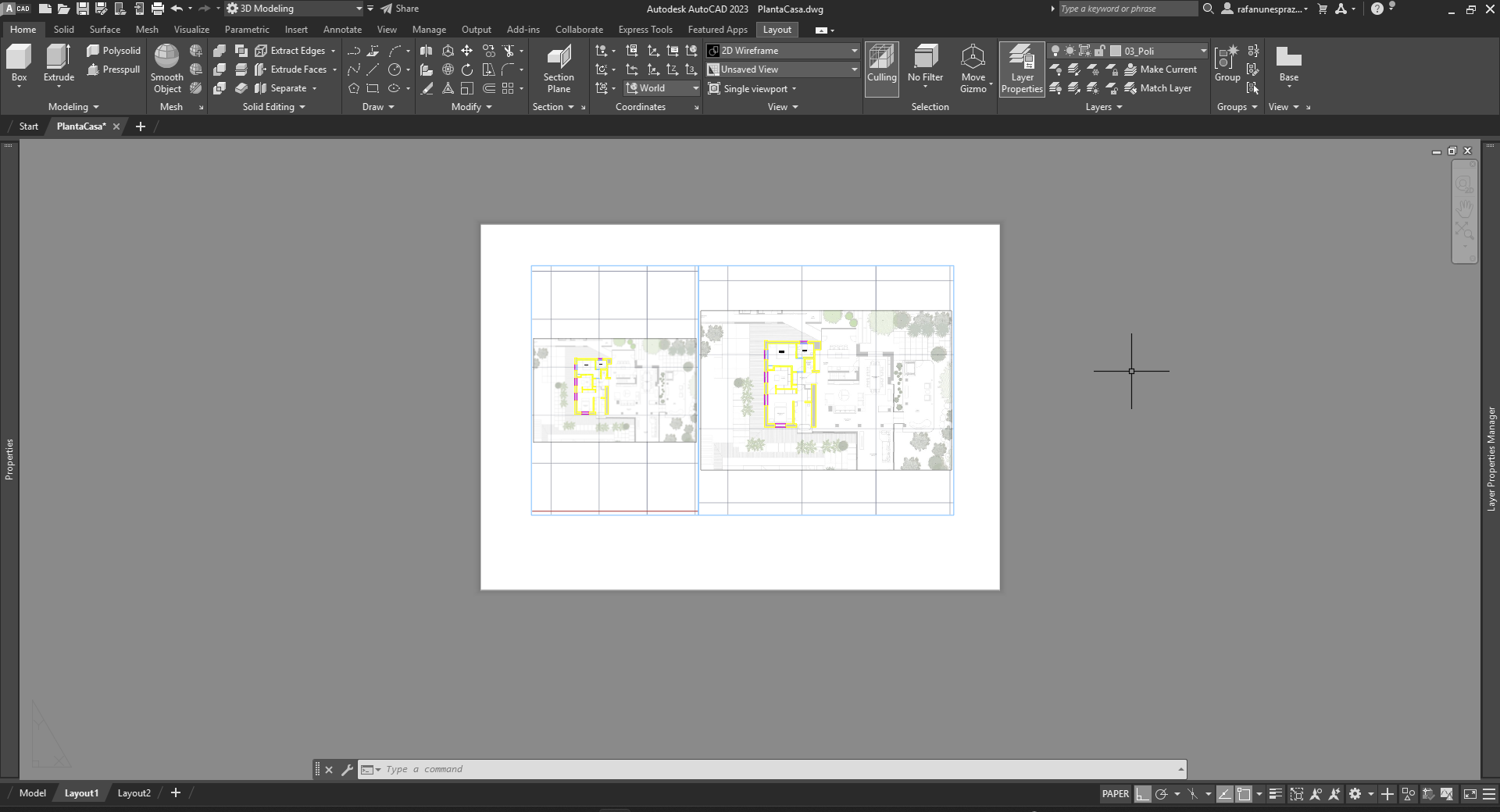

Depois de o desenho estar pronto, podemos montar um eventual painel de apresentação no
PAPERSPACE onde estamos a trabalhar

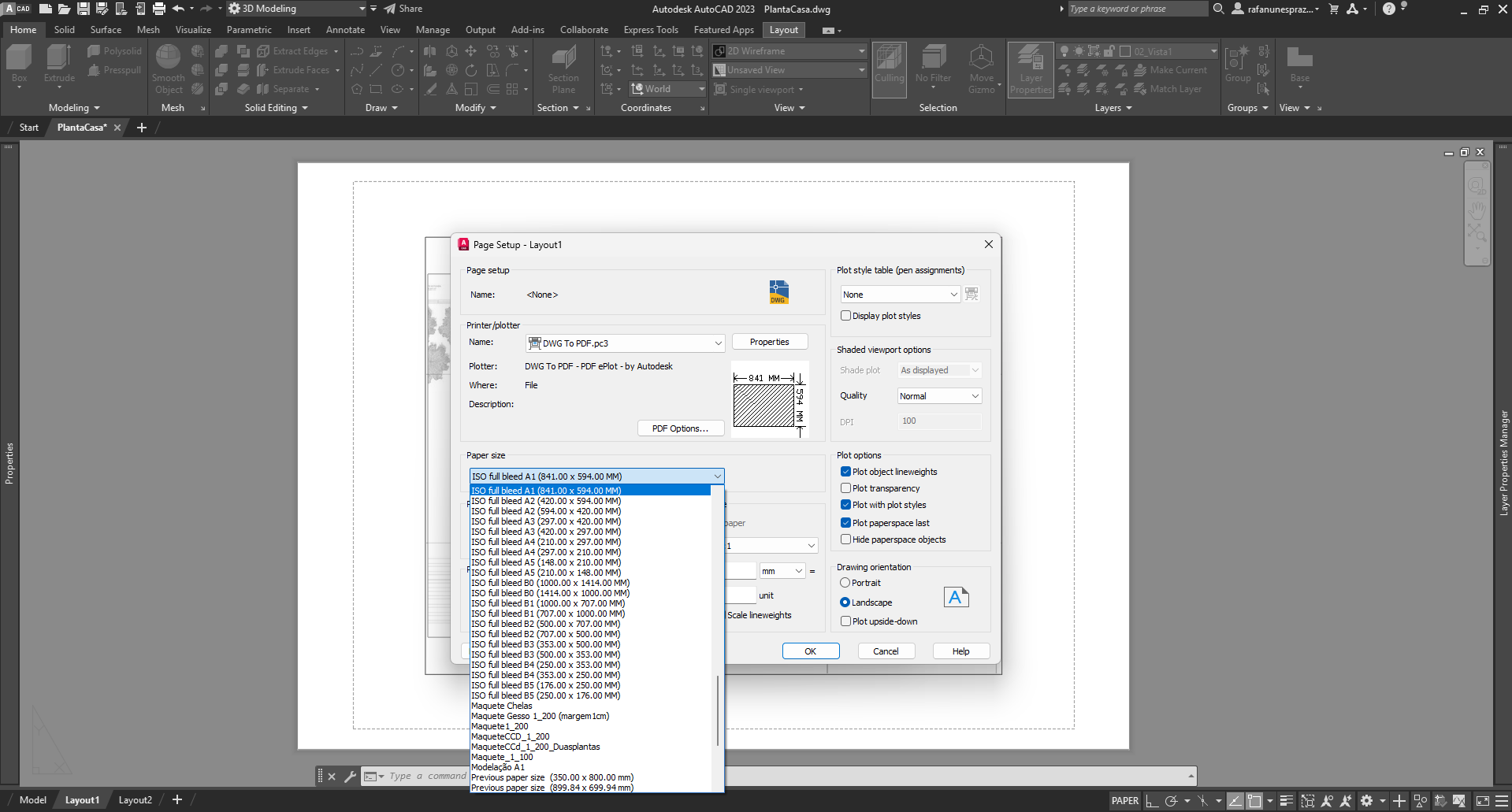

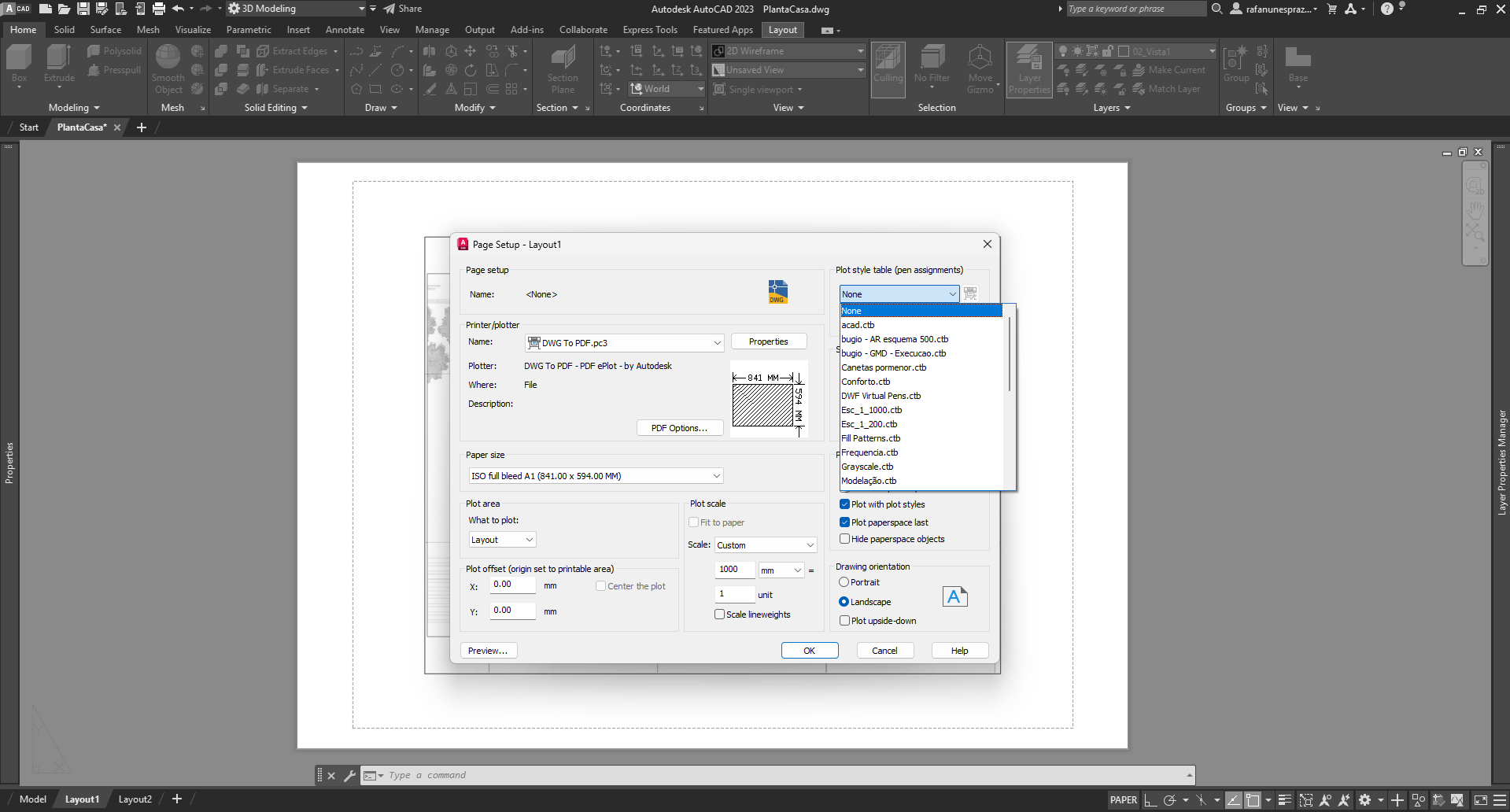

sobre uma "folha de papel". Através do comando PAGESETUP alteramos a dimensão da folha, o kit de canetas que usamos etc...
Após definirmos o tamanho de folha, as canetas por usar e a escala a que a folha está, criamos janelas,
através do comando "mview",
para o MODELSPACE que nos mostram o desenho que mais
tarde colocaremos em diferentes escalas com o comando "zoom".
Assim com o desenho o painel montado, podemos finalmente exportar o layout em diversos formatos com o comandos
"plot".
|
