MATEUS RIZZO - 20211027 - SUMARIO

SISTEMAS DE REPRESENTAÇÃO DE DIGITAL EM ARQUITETURA

Apresentação unidade curricular e programas utilixados.

Criação pagina pessoal HTML.

Introdução ao AUTOCAD e priemeiras configurações.

- Caixa de comandos -

- Comando unidades -

- Copiar história de comandos e possível fazer pequeno código -

- COMANDO - solid - 3,3 \ 3,4 \ 4,3 \ 4,4 -

- TABULEIRO XADERZ -

- SKETCH e LASSO - possibilitam o desenho livre -

- Revizamos XADREZ e seu código -

- Seis novas LAYERS para cada forma geométrica criada -

--- QUADRADO

--- CIRCULO

--- RETÂNGULO OURO

--- RETÂNGULO RAIZ DE 2

--- PENTÁGONO

--- TRIÂNGULO

- Desenhar próximo da origem do plano de desenho -

- DESENHO FORMAS GEOMÉTRICAS -

--- QUADRADO - line | 0,0 | 1,0 | 1,1 | 0,1 | c -

--- CIRCULO - circulo no ponto de origem | d | 1 -

--- RETÂNGULO OURO - c | centro ponto médio base quadrado fim vértice superior direito do quadrado

--- RETÂNGULO RAIZ DE 2 - c | centro origem | superior direito do quadrado | pl com altura igual ao quadrado -

--- PENTÁGONO - polygon | 5 lados | edge | 2 pontos 0,0 e 1,0 -

--- TRIÂNGULO - line | 0,0 | 1,0 | @ 1∠120 | c -

- Ao final, usei o comando JOIN para fechar formas -

- CENTRALIZAR TODAS FORMAS NO INTERIOR DO QUADRADO -

- Formatação do PAPER SPACE -

- Formas não se sobrepõe umas as outras -

- Cotas e legendas inseridas -

- Construção volumes em 3D-

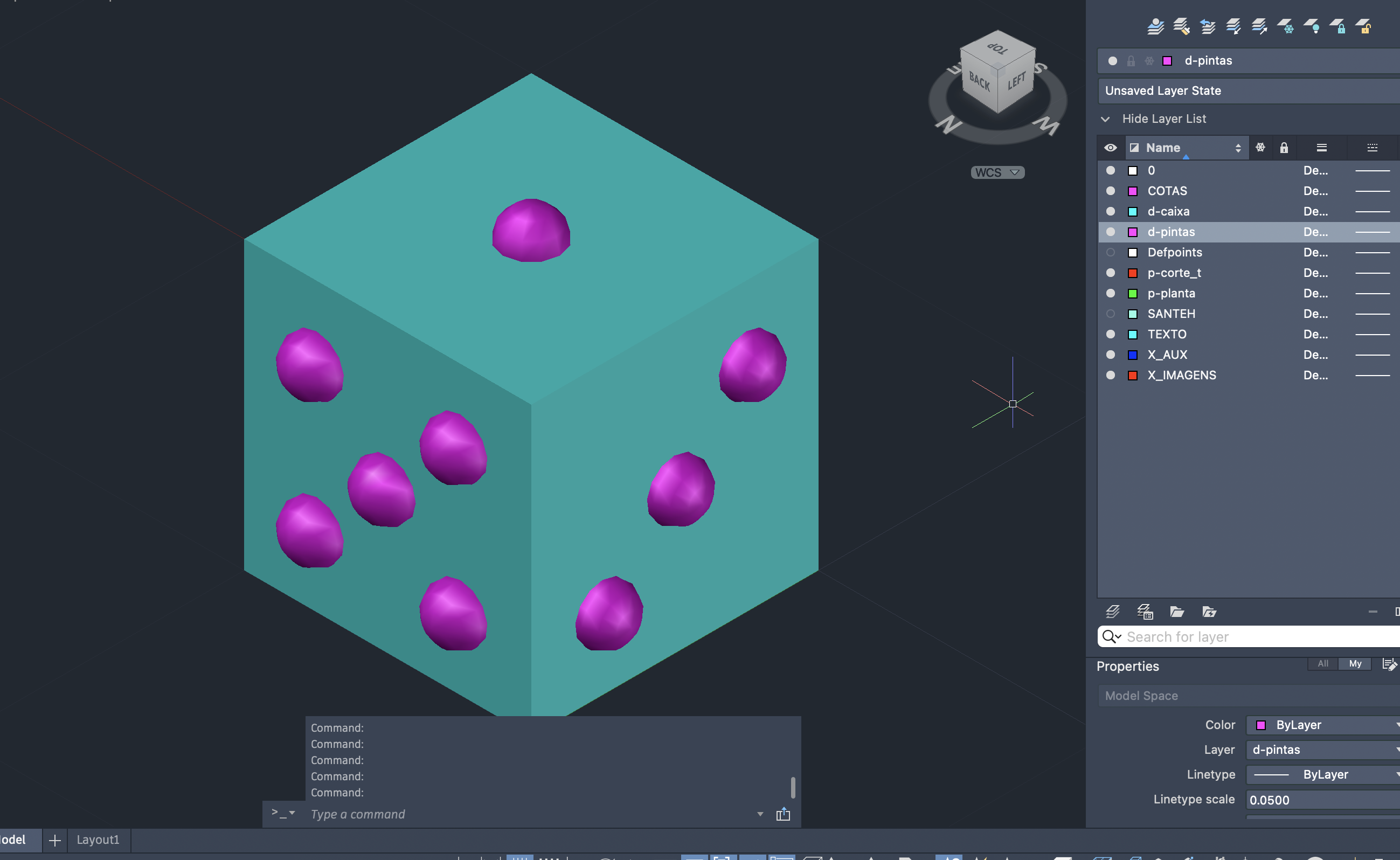

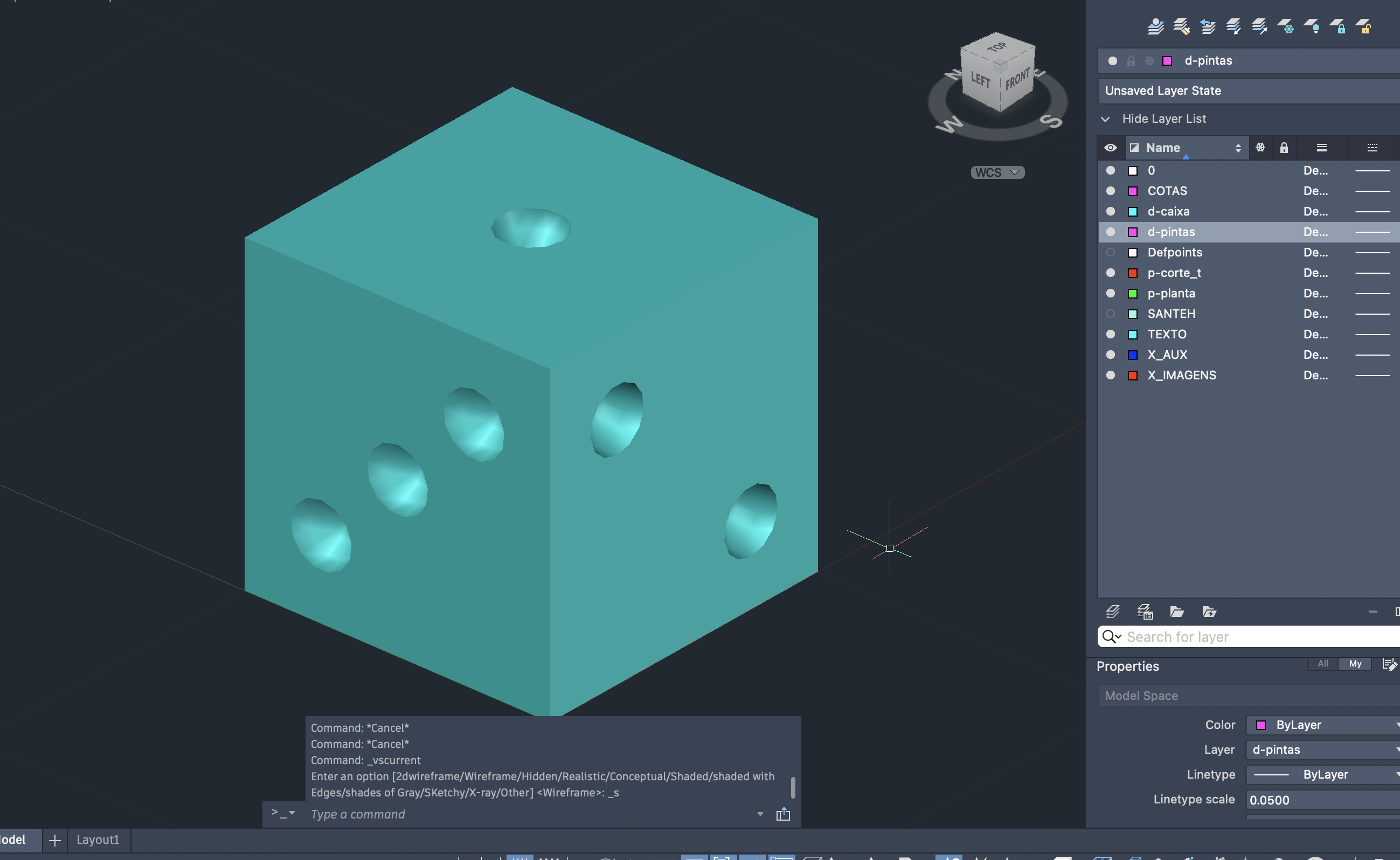

- Cubo -

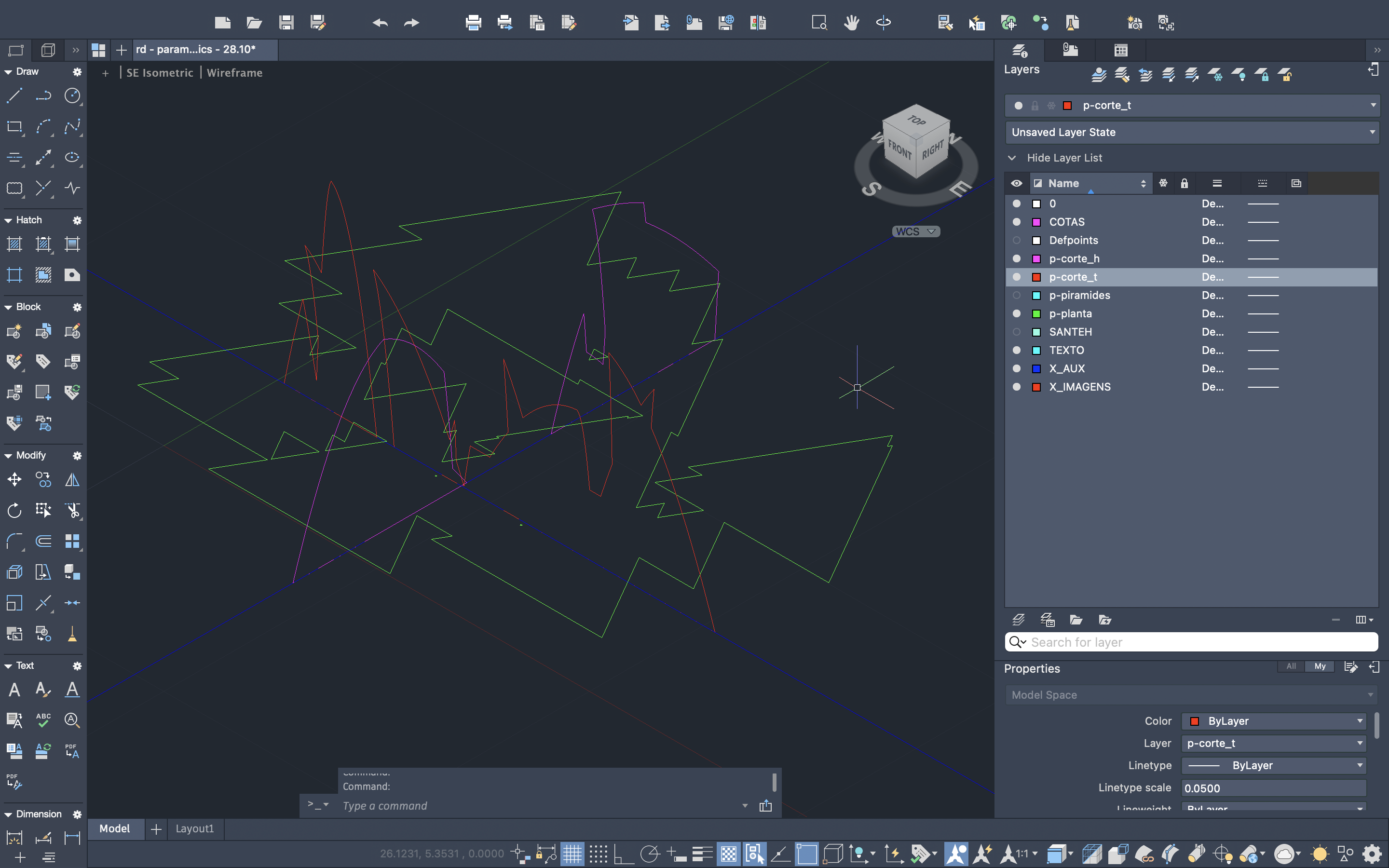

- Pirâmide -

-- Polygon | 4 | E | 0,0 | 0,1| acrescentado de quatro. triangulos equiláteros nas arestas -

-- Desenho de linhas suportes com medidas necessarias e configuração nova UCS para a rotação dos elementos e fechar o volume -

- Poliedro -

-- Poly | 5 | 1 por 1 | mirror 2x | xlines de suporte | linha @ 0,0,1 | UCS 3p | circ | REPETIR 2X para achar ang de encontro correto -

- Continuação dos volumes -

- c | novo ucs com 3p qualquer no pentagono | array classico | "outra caixinha" circ array | centro do circ criado | numero total de 5 faces -

- copy para o lado da primeira | alling seleciona as seis faces da copia | alinhando os pontos dos dois volumes feito um "lego" -

- ICOSAEDRO -

-- poly | 5 | 0,0 1,0 | VPOINT | 1, -1, 1 | poly | 3 | triangulo com base do lado do primeiro poly | linha auxilar na origem sistema | perpendicular no plano z | ucs | 3p | origem - mid pent - ponta triangulo criado -

-- circ englobando pent | mover linha para centro circ | 3D poly triangulo | array classic | polar | 5 faces -

-- primeiro circulo, deve estar no plano z \imagem\

-- apagar uma face | ucs | 3p | arrayclassic | 5 lados pontos marcados -

- CONICAS -

- viewpoint | 1,-1,1 -

- novo ficheiro "conicas" | camada "cone" | CONE | 0,0 | raio 1 | altura 2 -

- CONE | 0,0,4 | 1 | -2 -

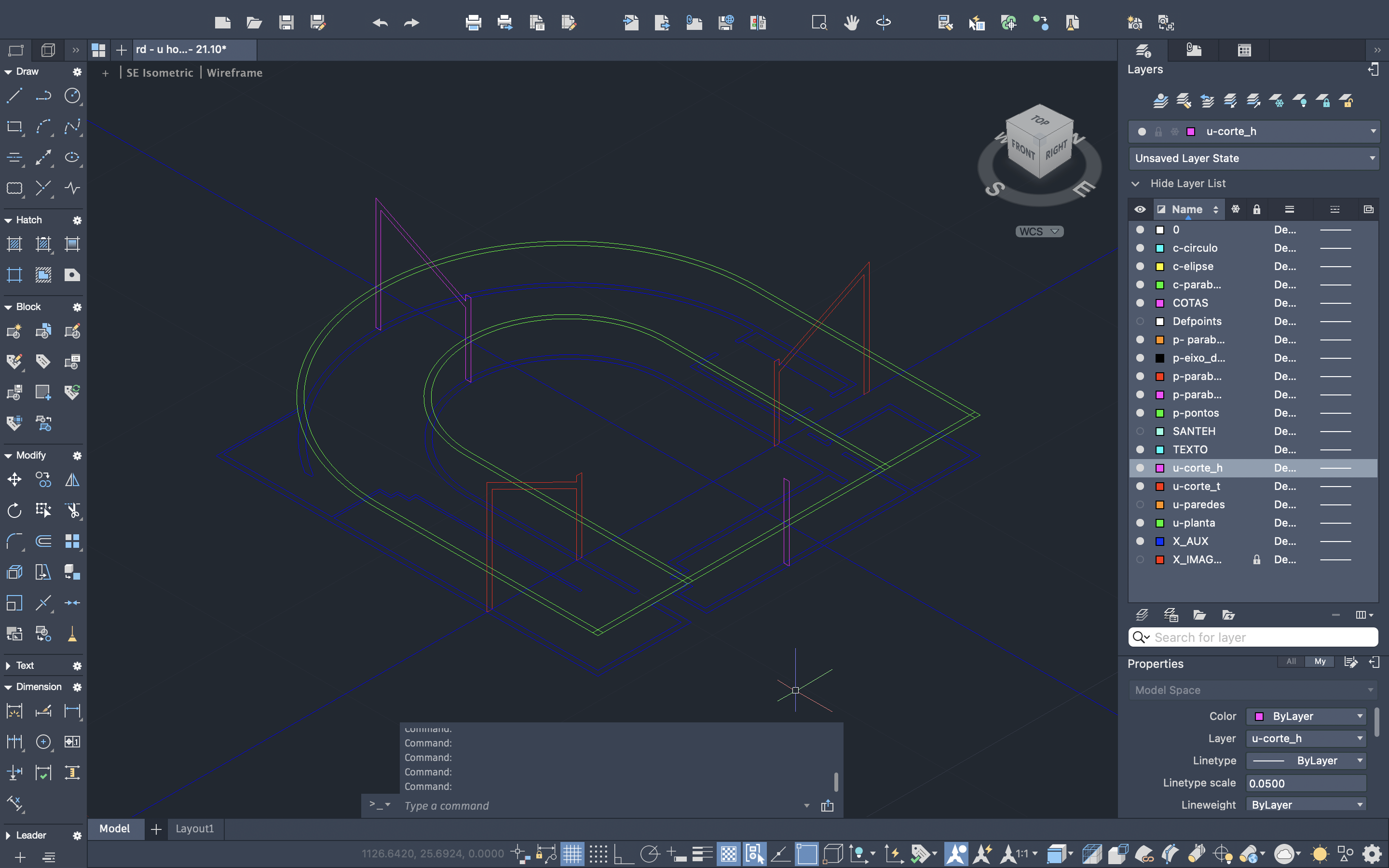

- layer "circulo" | SECTION | xy | 0,0,1 -

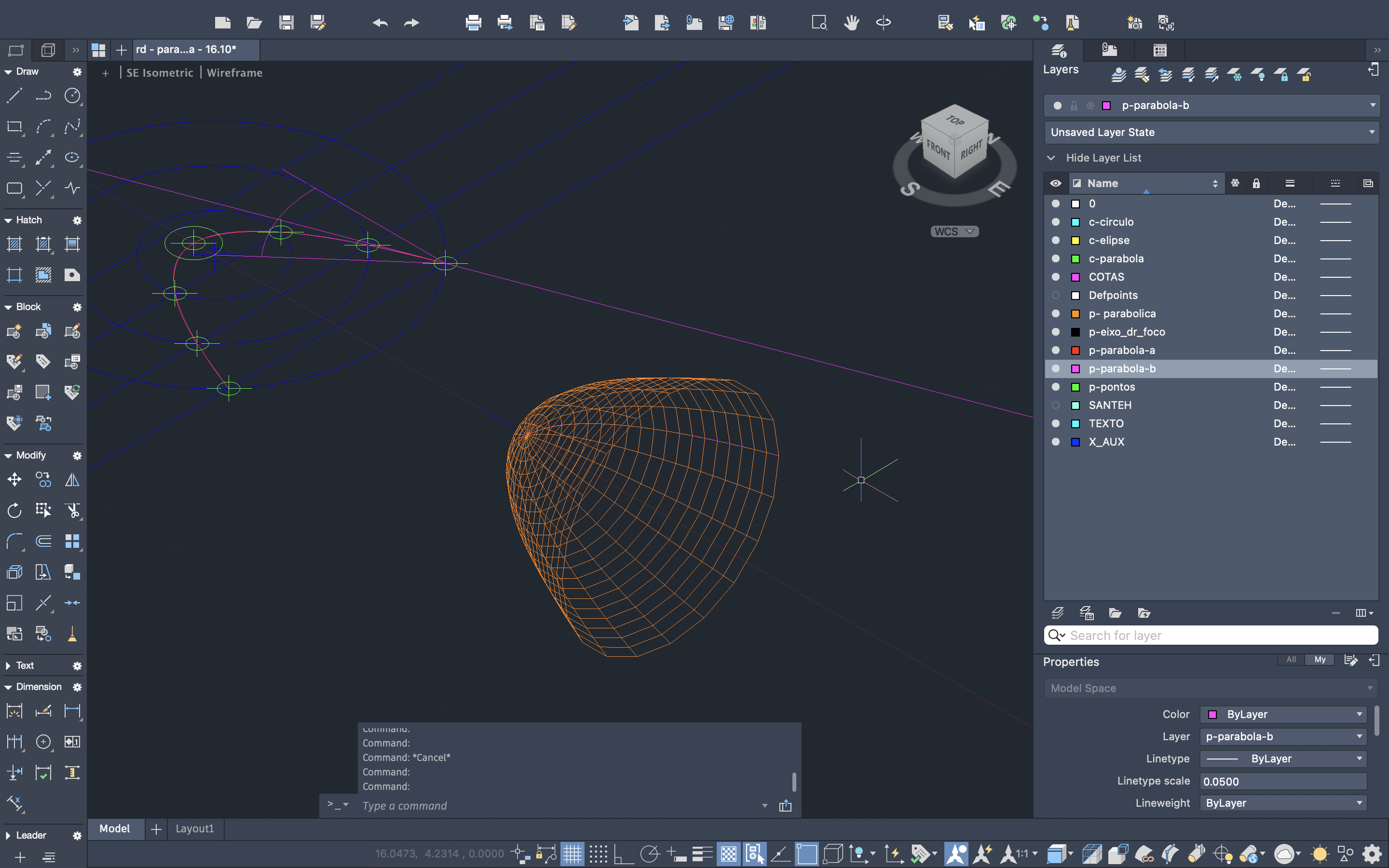

- layer "paraboal" | xl h | ponto na base do cone | ucs | x opsto outro cone | y nea to -

- section | xy | 0,0,-.5 -

- mantemos o ucs da aula passada -

- guardar UCS como "parabola" | ucs | na | s | parabola -

- ucs | y | 20 | ucs | na | s | elipse -

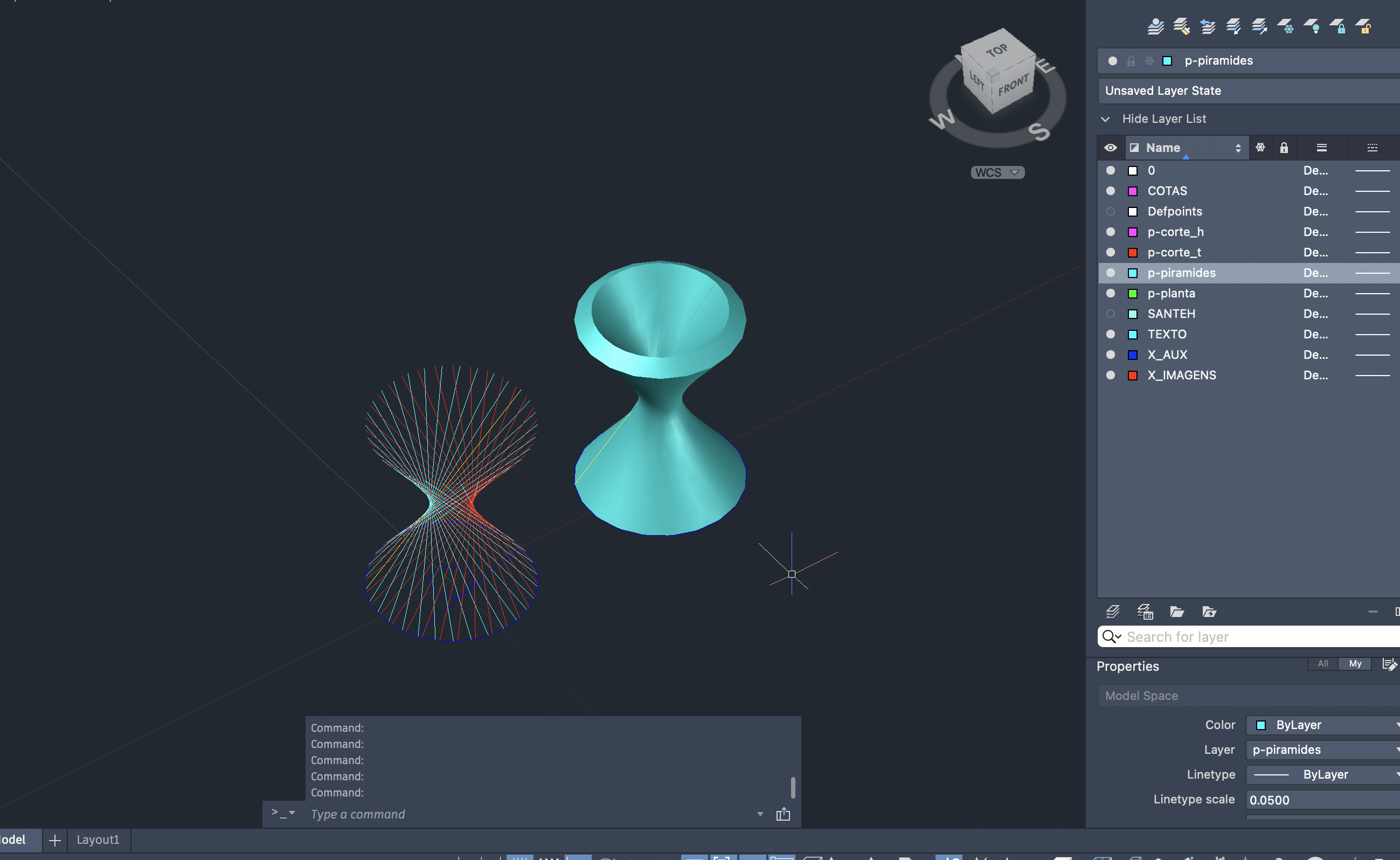

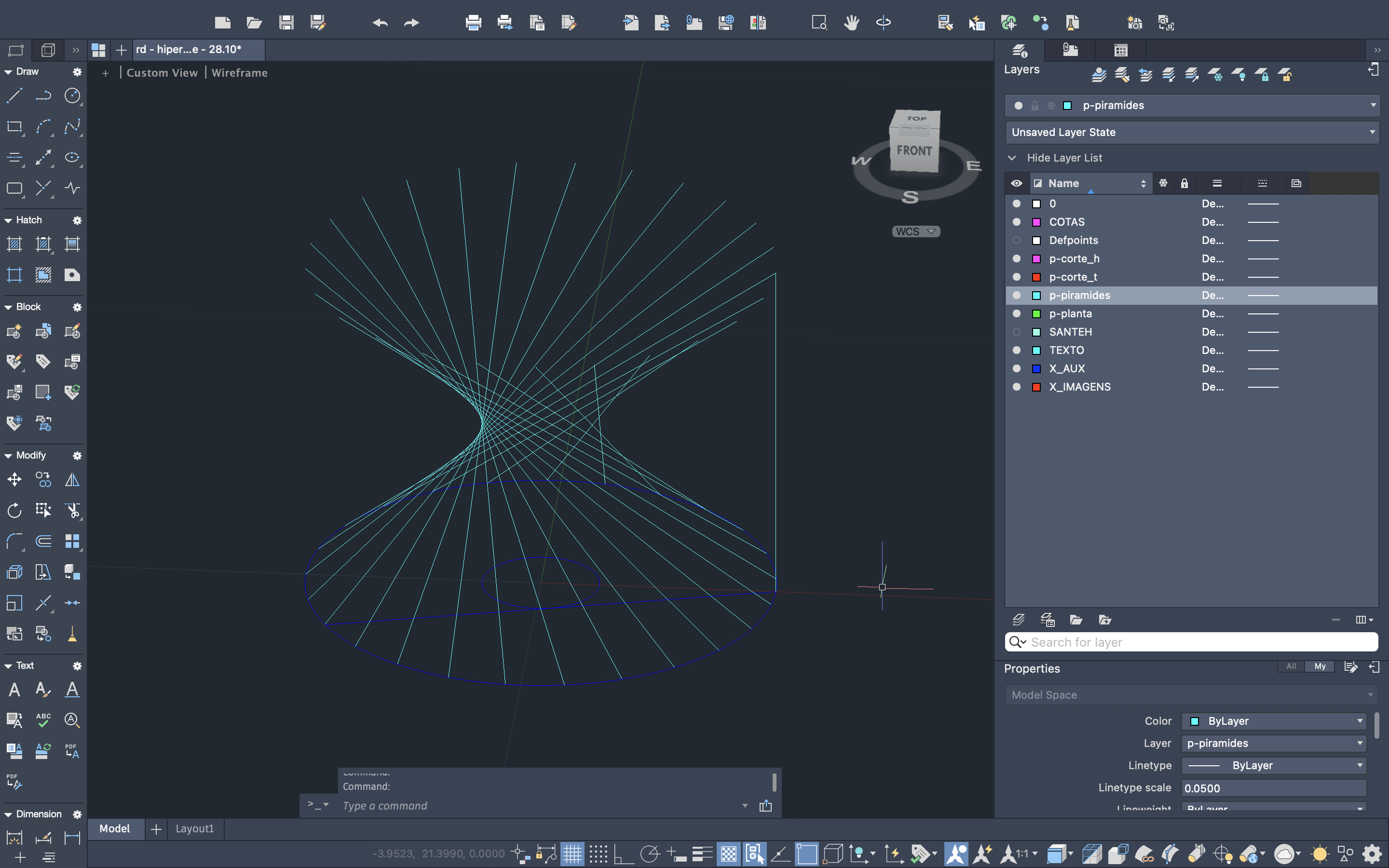

- layer hiperbole | ucs world | section | selecionar os dois cones | yz | 0.3,0,0 -

- fazer viewport no paperspace | plan | vp freeze --para esconder camadas apenas no viewport-- | escala 1.20 -

- prodizir uma janela para cada desenho | na elipse colocar no ucs salvo "elipse" | plan | 1.20 -

- repetir processo para parabola na ucs "parabola" -

- -

- -
