AULA 5
: Modelação das Conchas Gastrópodes (continuação)

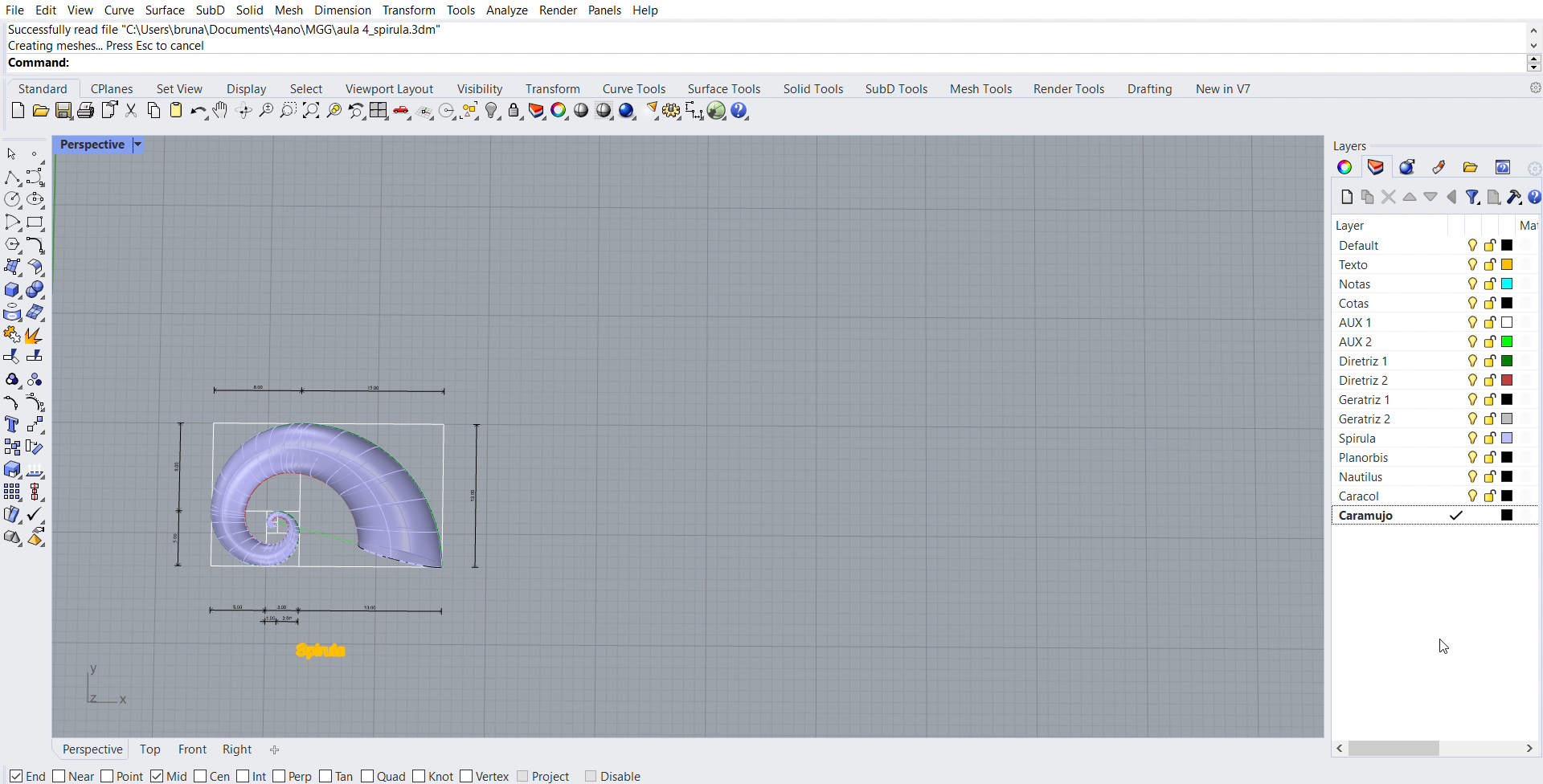

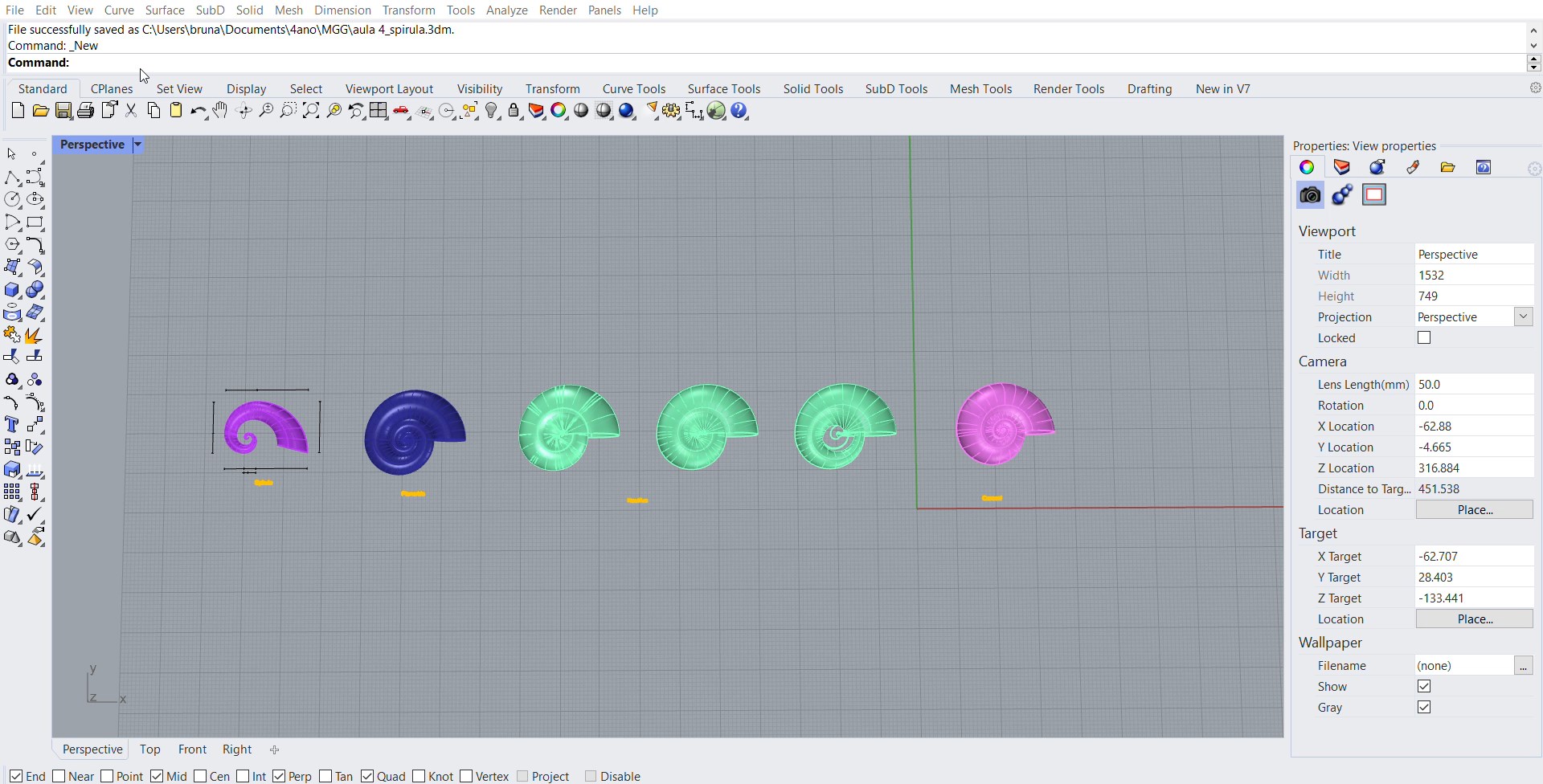

-Usando o documento da aula anterior, adicionamos as seguintes layers:
_Planorbis
_Nautilus
_Caracol

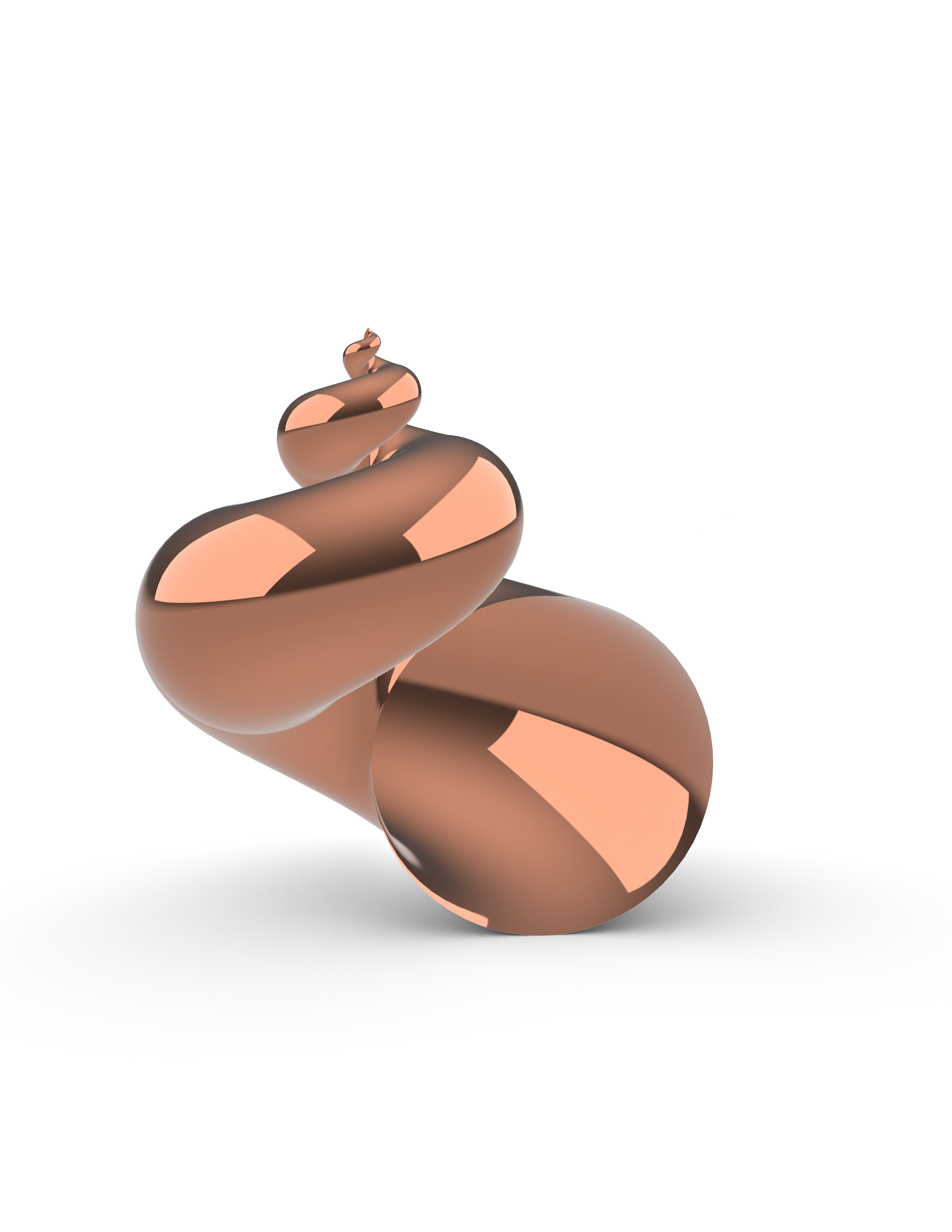

_Caramujo

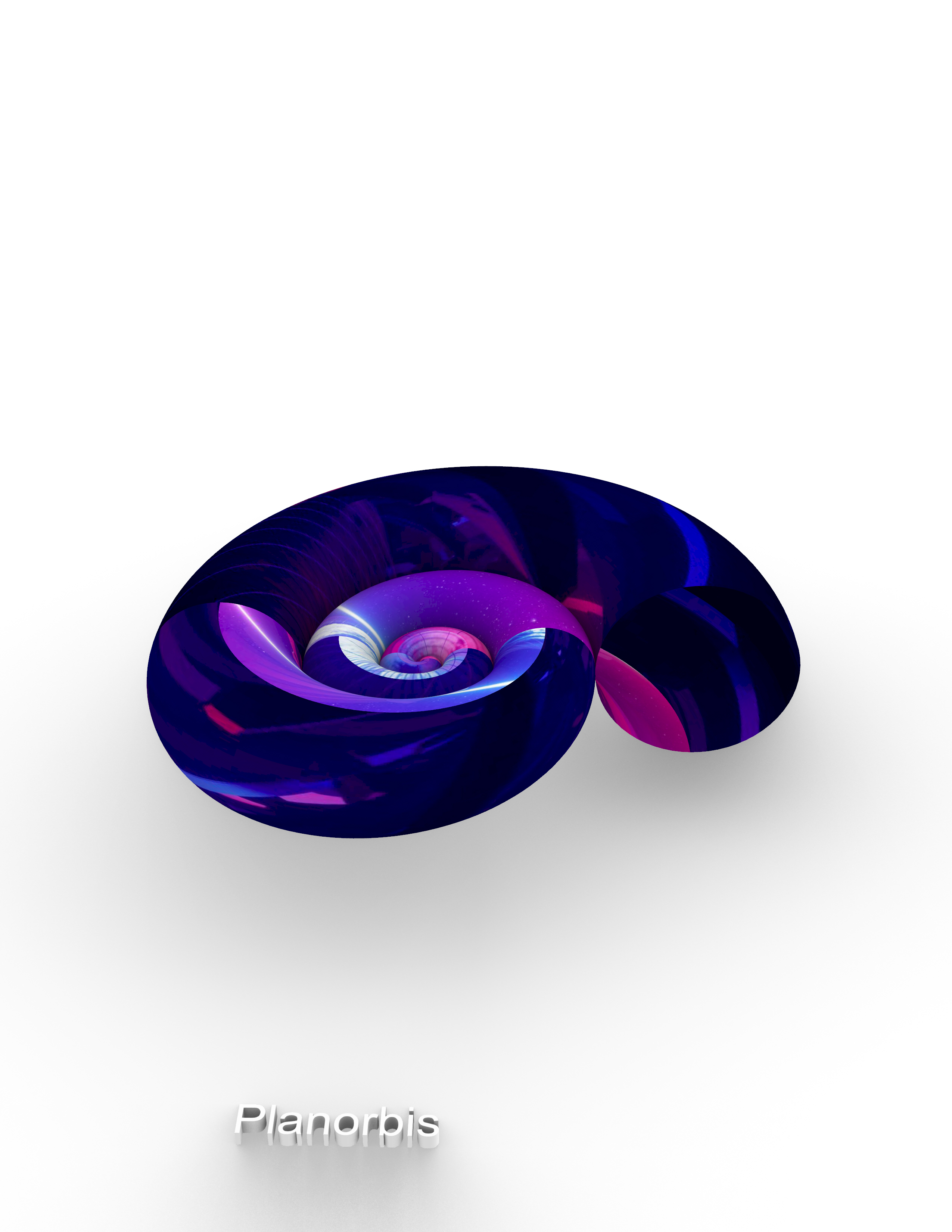

PLANORBIS

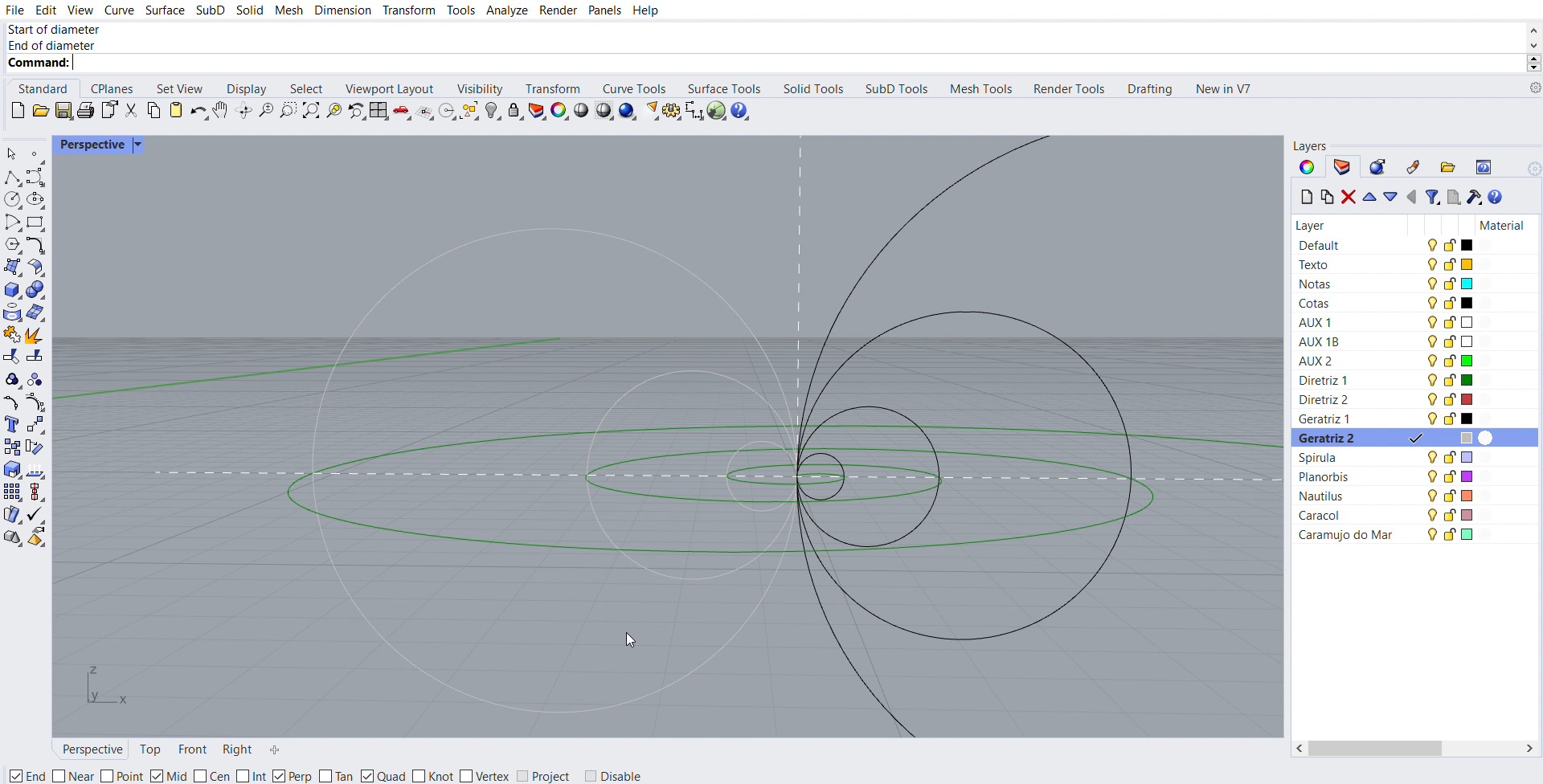

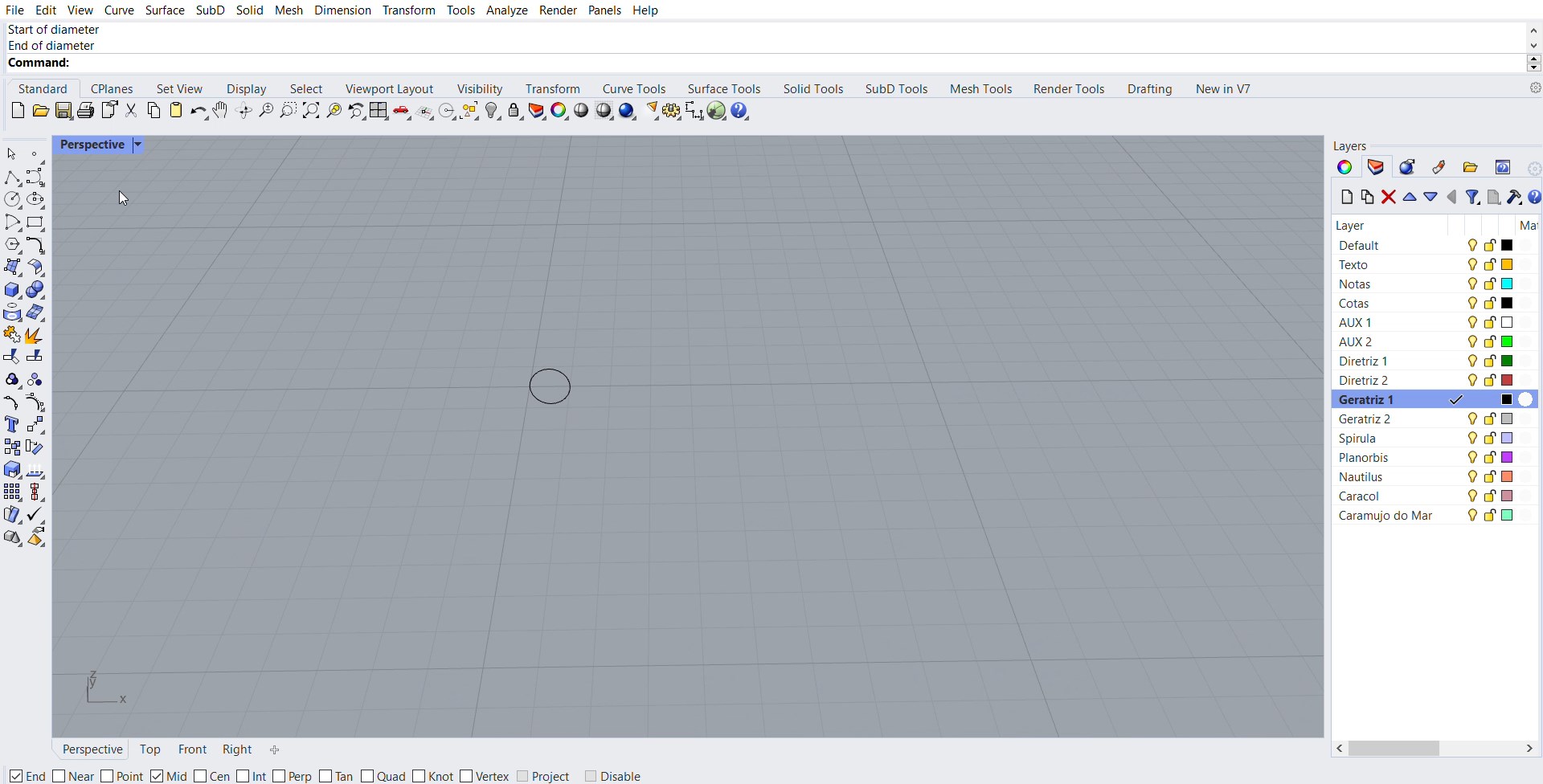

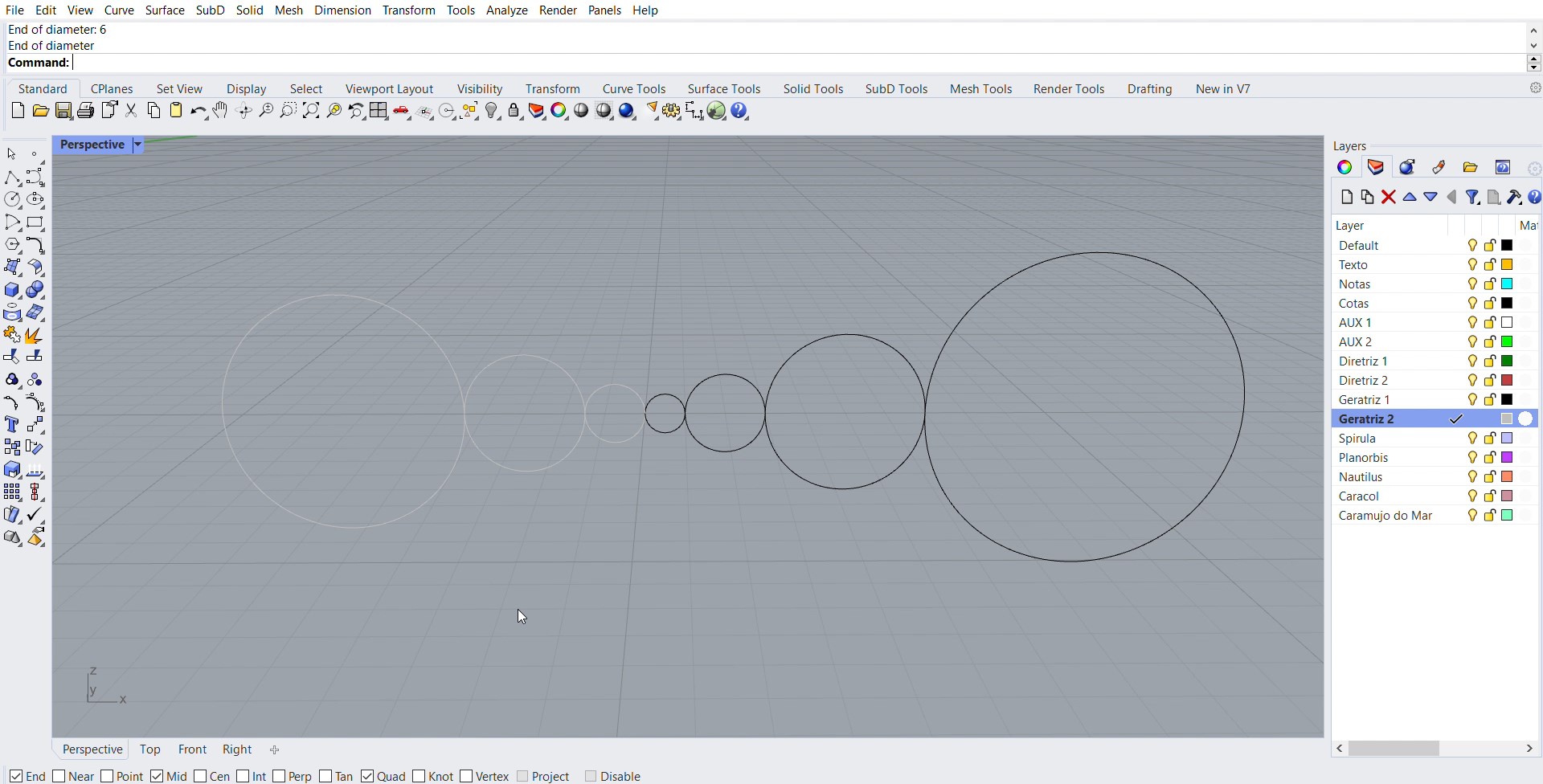

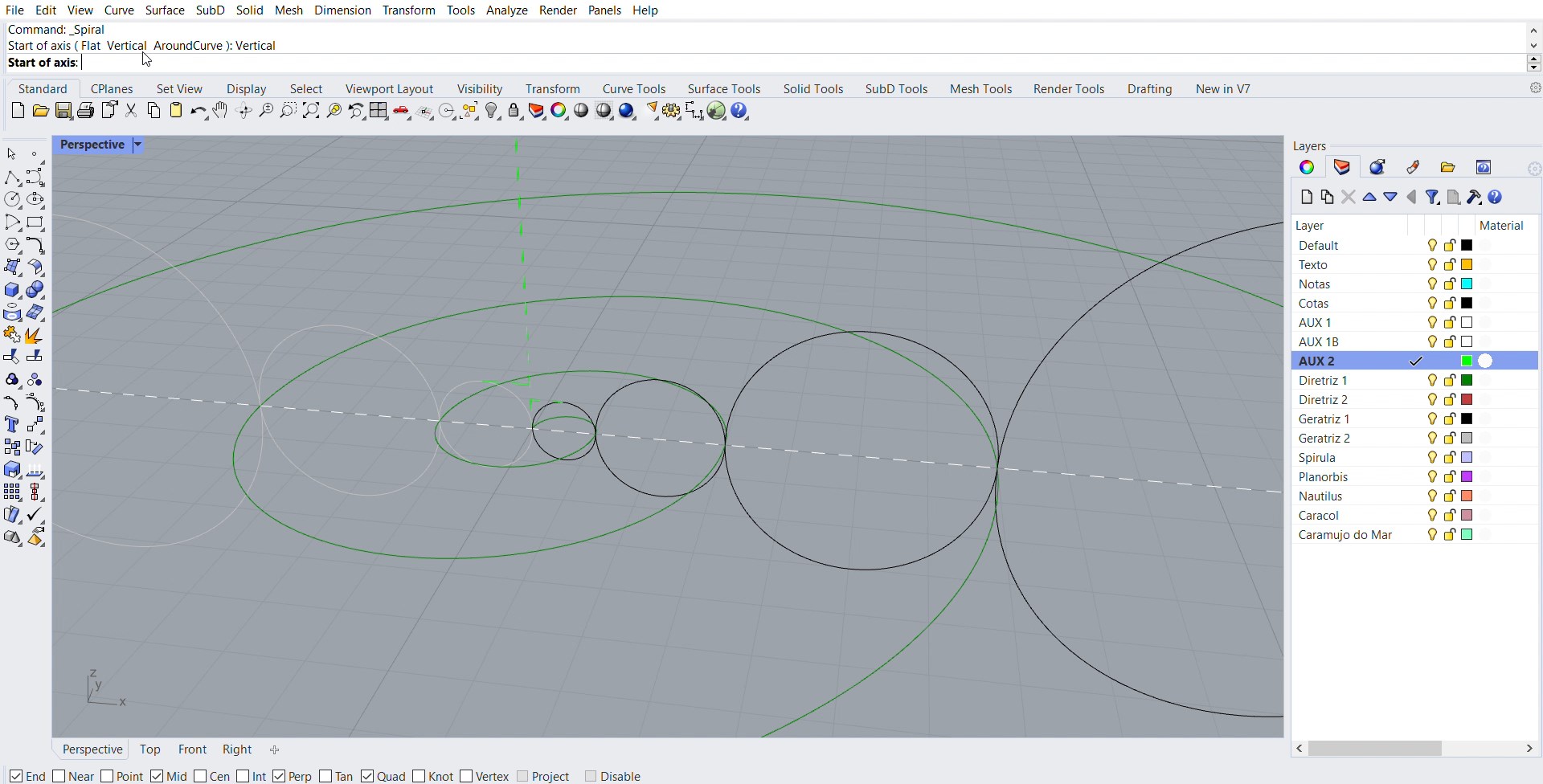

-Para começar com o Planorbis, começamos por fazer, na layer "Geratriz 1", quatro circunferências verticais na sequência Circle-Vertical-2Point. A primeira circunferência possui 1mm e os seguintes o dobro do anterior (2;4;8). No sentido contrário o mesmo processo, 3 circunferências, o primeiro com 1,5mm e os restantes com o dobro do anterior (3;6).

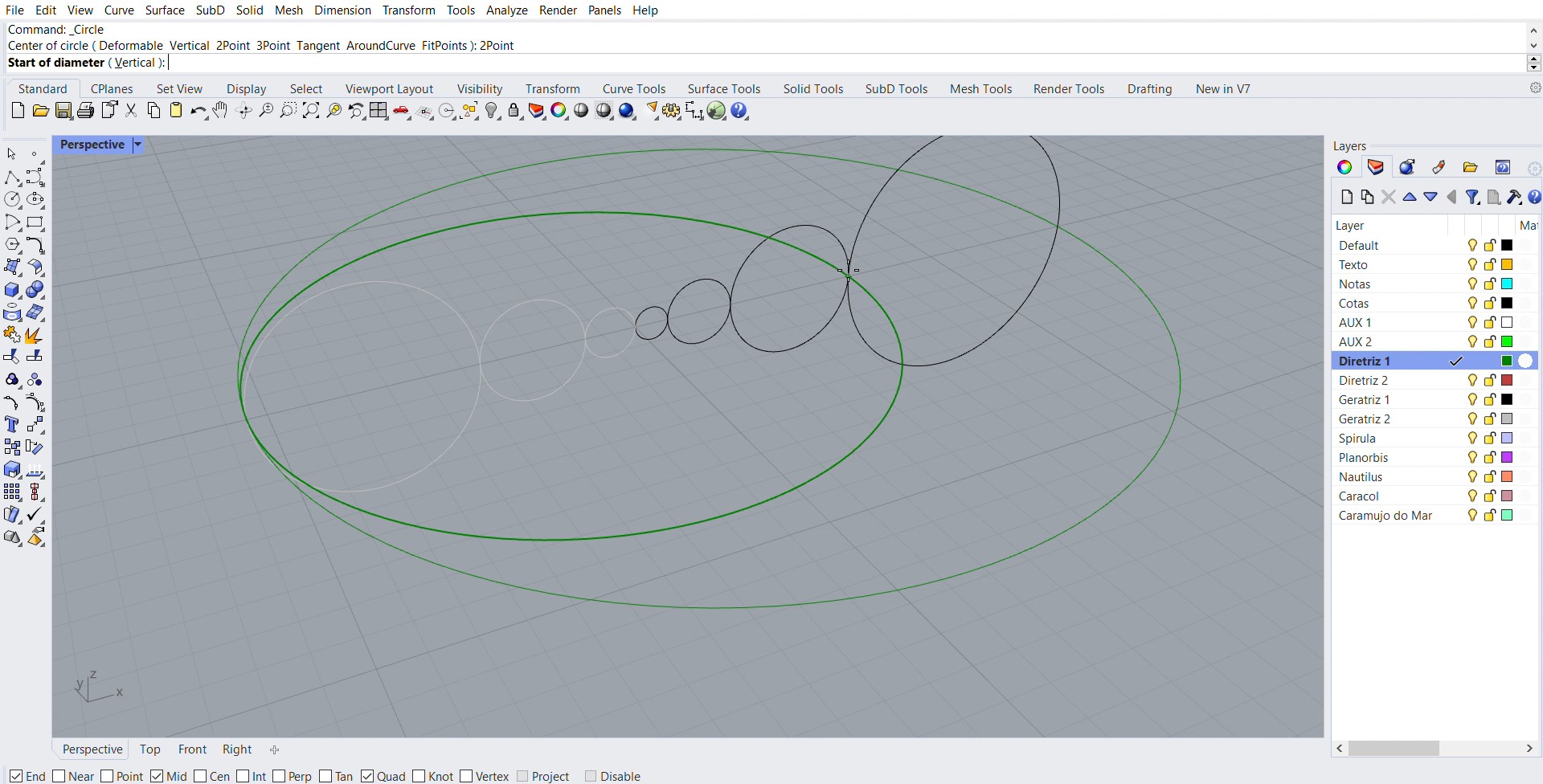

-Com a layer em "Diretriz 1" e com o comando "circle>2point", desenhamos os circulos com os quadrantes no exterior de cada circunferência vertical da seguinte forma:

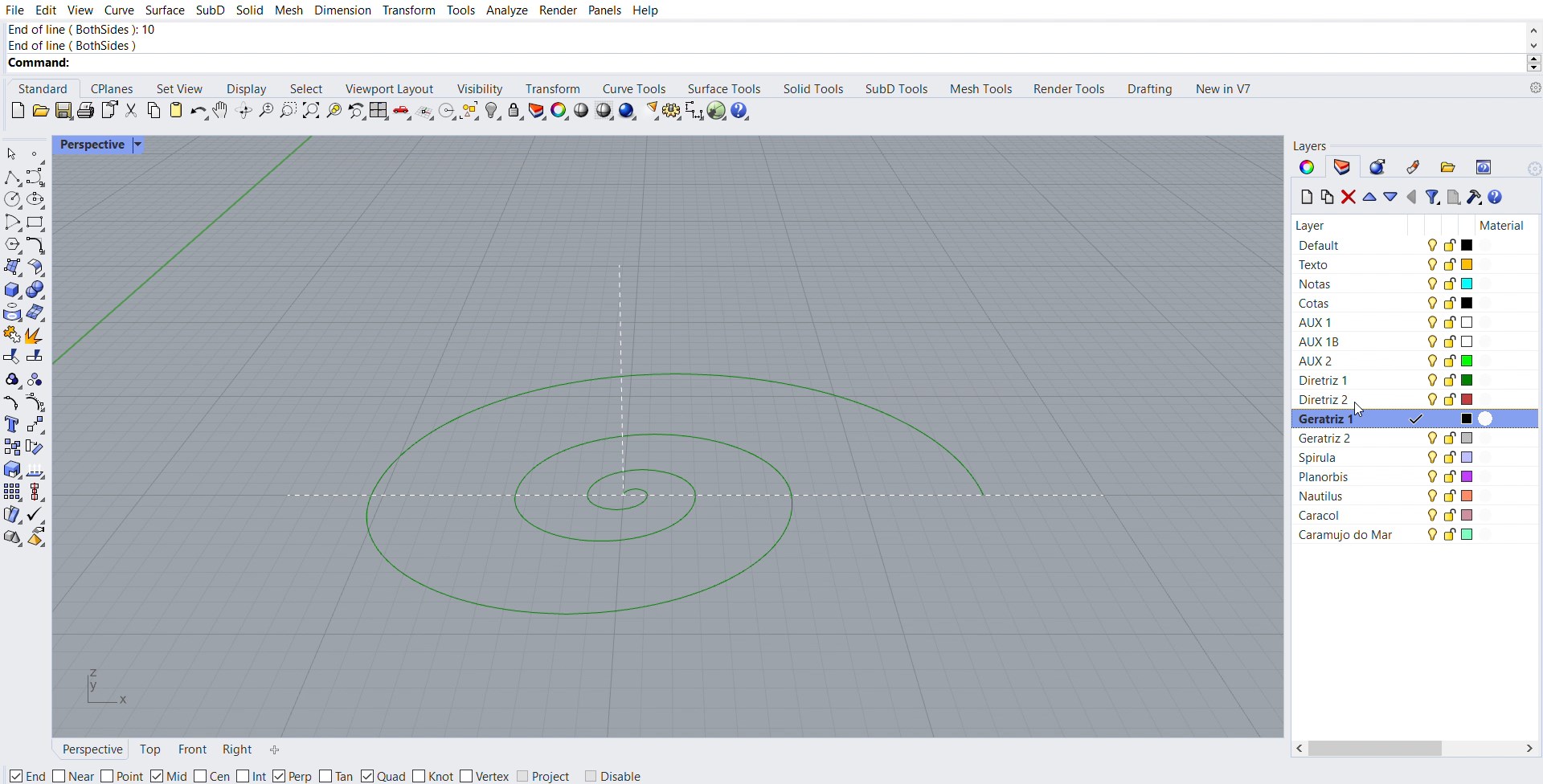

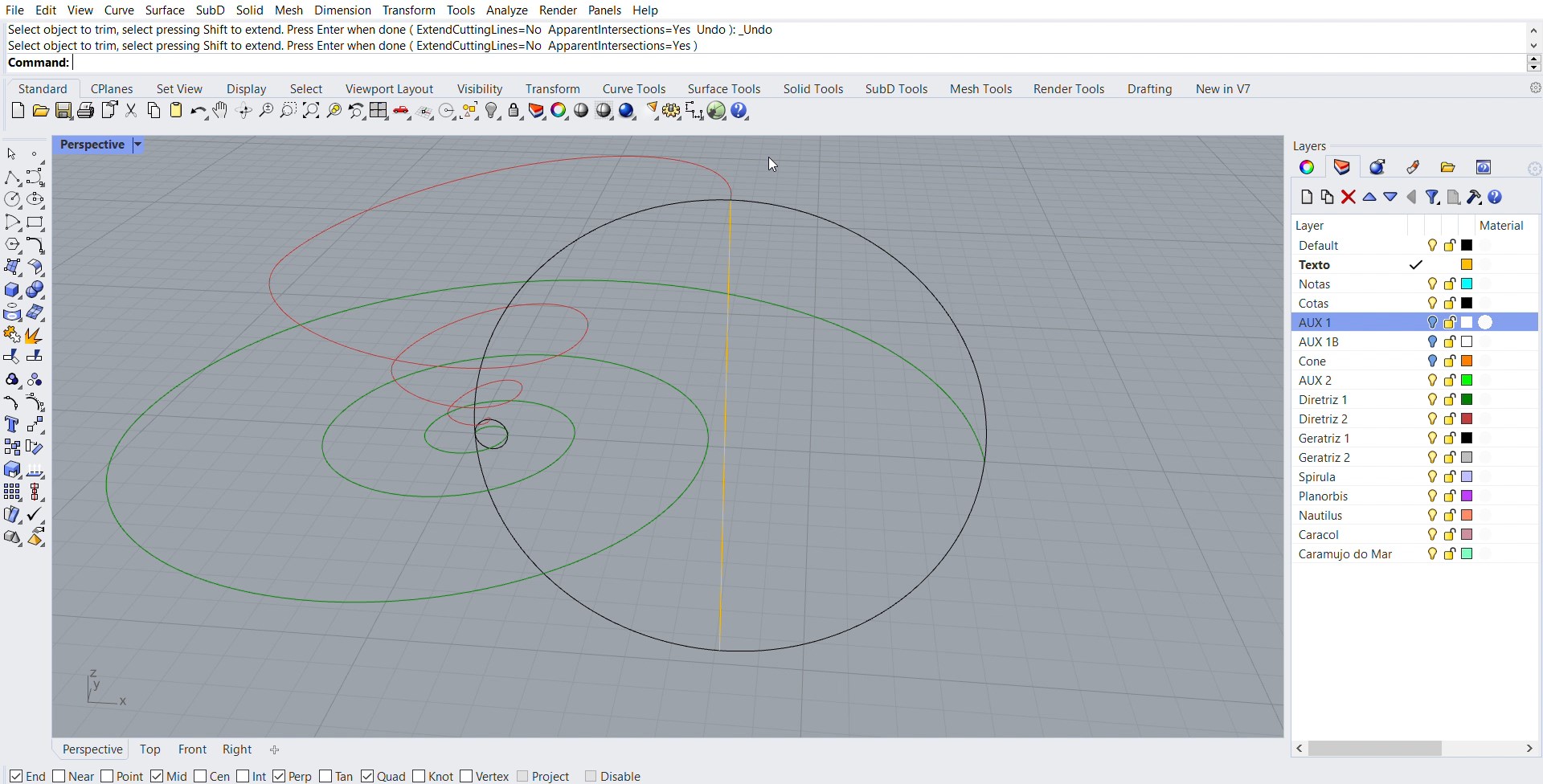

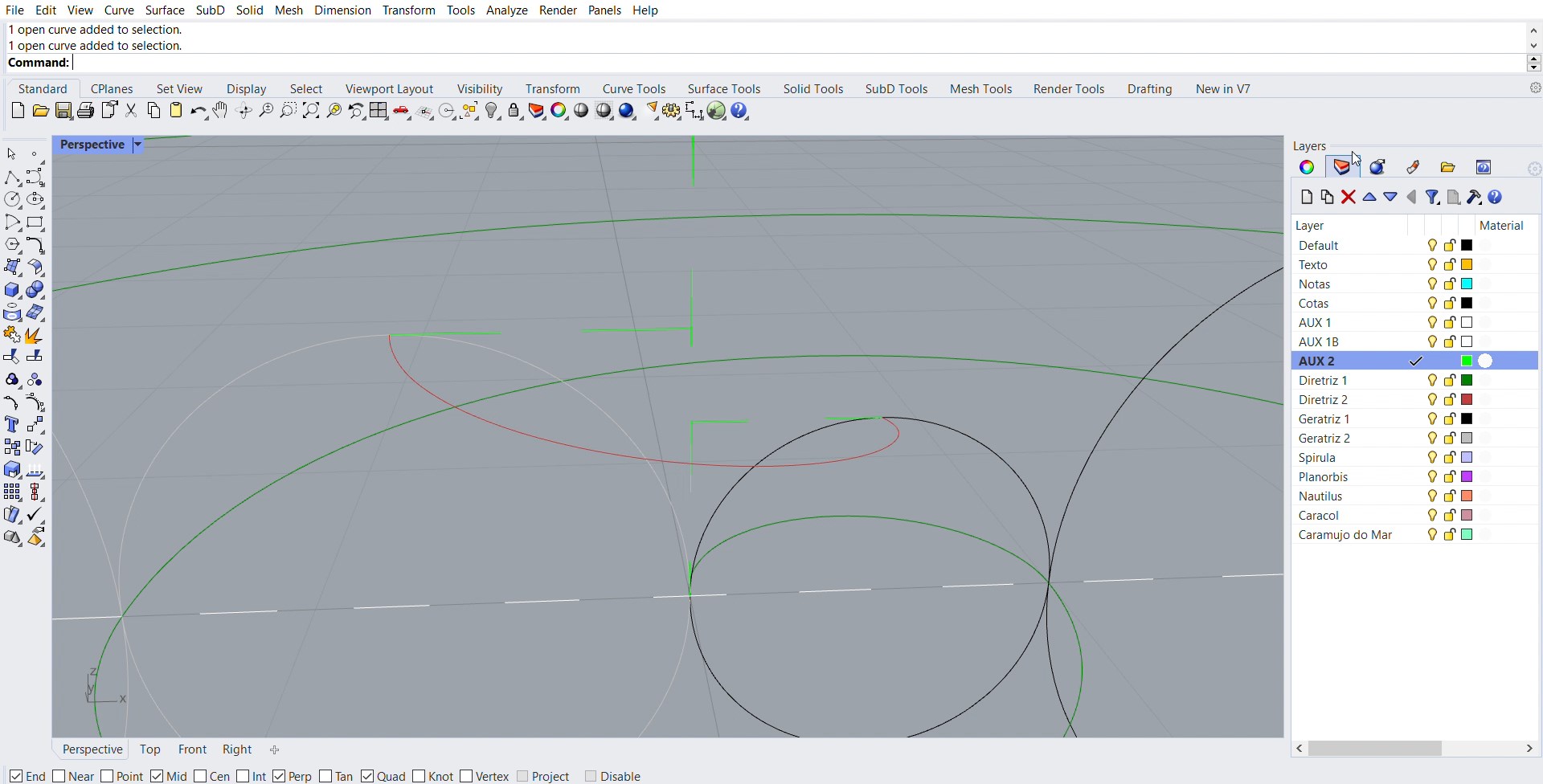

-De seguida, com a "AUX 1" e com o comando "line", divide-se essas circunferências ao meio. A partir da linha auxiliara desenhada, fezemos o "trim" das curvas alternadamente e unindo-as, de forma a obter uma espiral.
Com a line<Vertical, desenhar uma linha com centro entre as circunferências de 1 e 1,5 mm. Nessas mesmas circunferências, passa uma linha horizontal com início no quadrante superior do circulo, e fim na linha vertical, perpendicularmente.
-Na layer "Diretriz 1", utilizando como referência os pontos de interseção entre as linhas horizontais e a linha vertical, usamos o comando "spiral>Vertical" e definimos o ponto mais baixo como ponto inicial da espiral e o mais alto como final. "Turns=0.5", dando como ponto inicial o ponto de interseção da linha horizontal com o quadrante no circulo di diametro 1 e ponto final o ponto de interseção da linha horizontal com o quadrante do circulo de diametro 1,5.

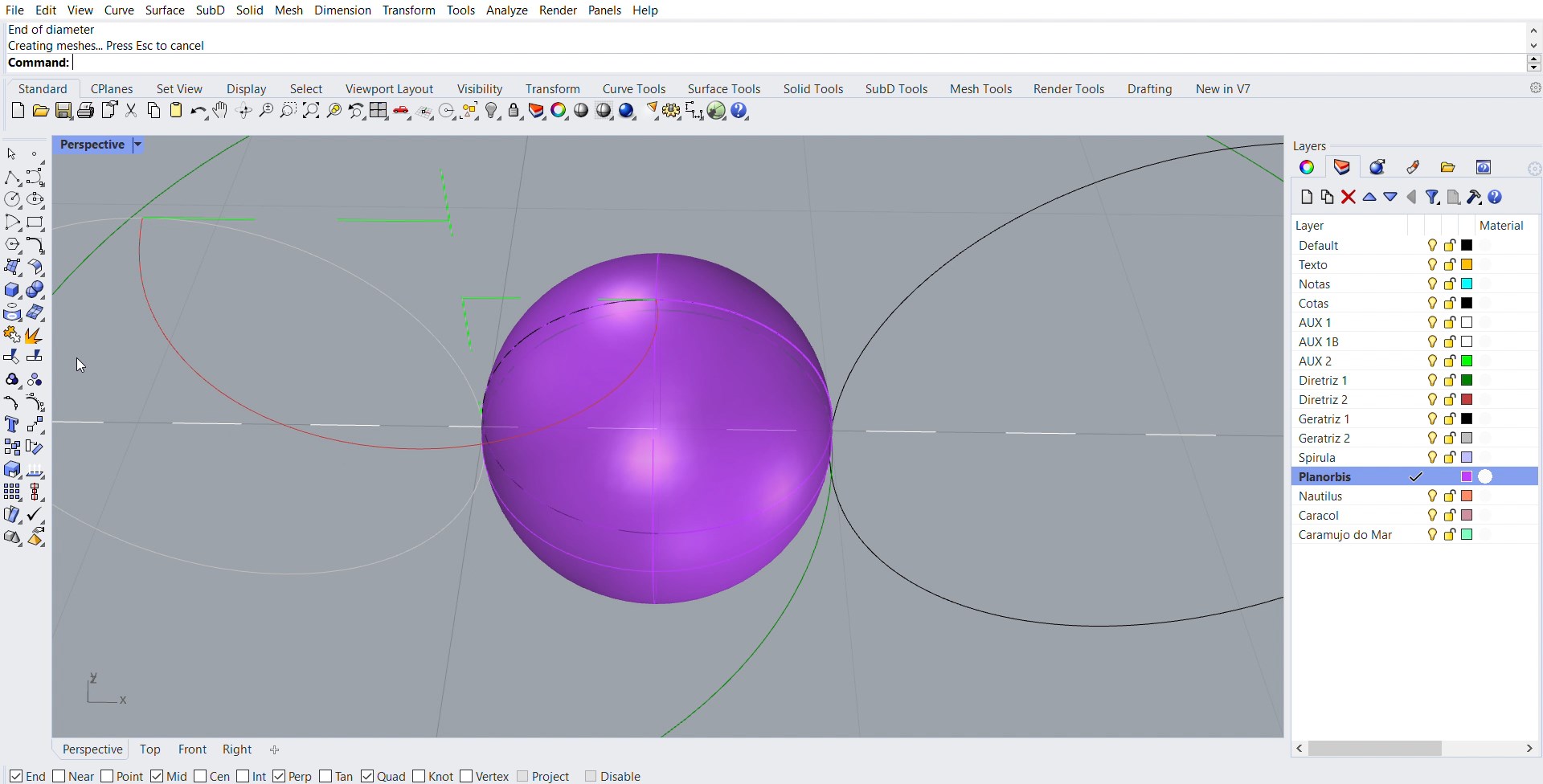

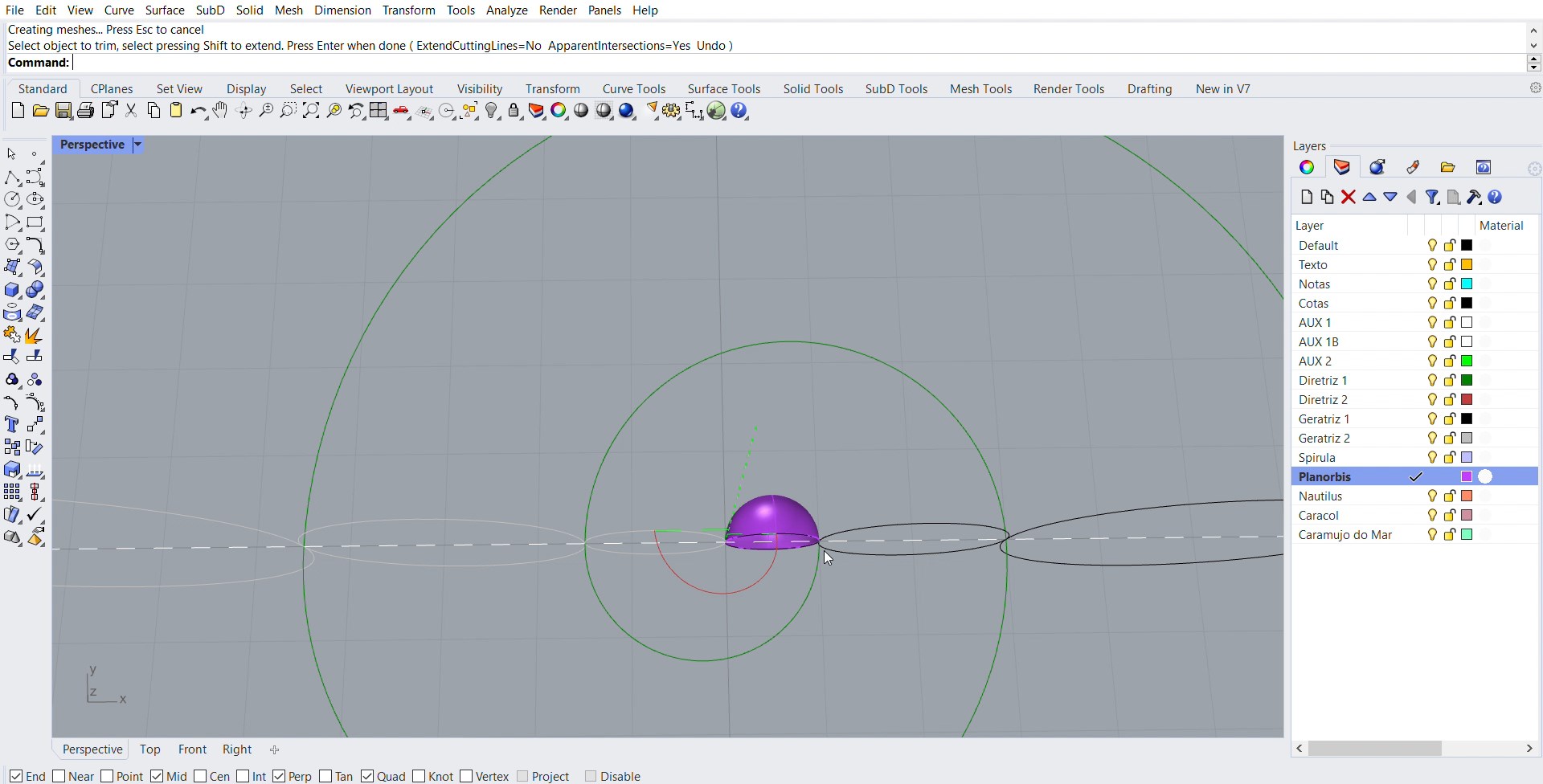

- Em "Solid", na opção "Sphre-2point" e estando na layer "Planorbis", difinimos uma esfera com o diametro na circunferencia de diametro 1mm. Logo em seguida, com o comando trim, cortamos e descartamos metade da esfera.

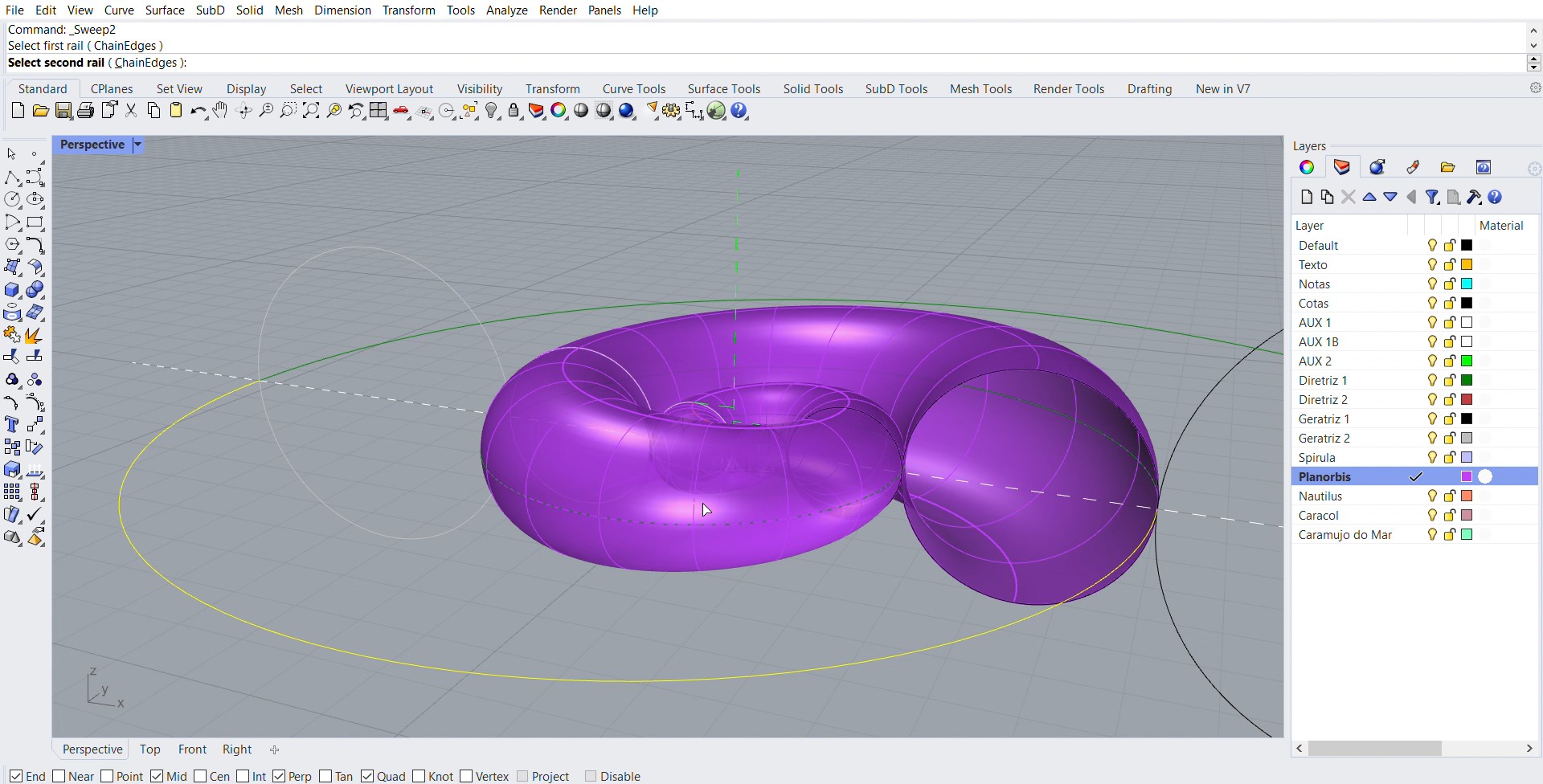

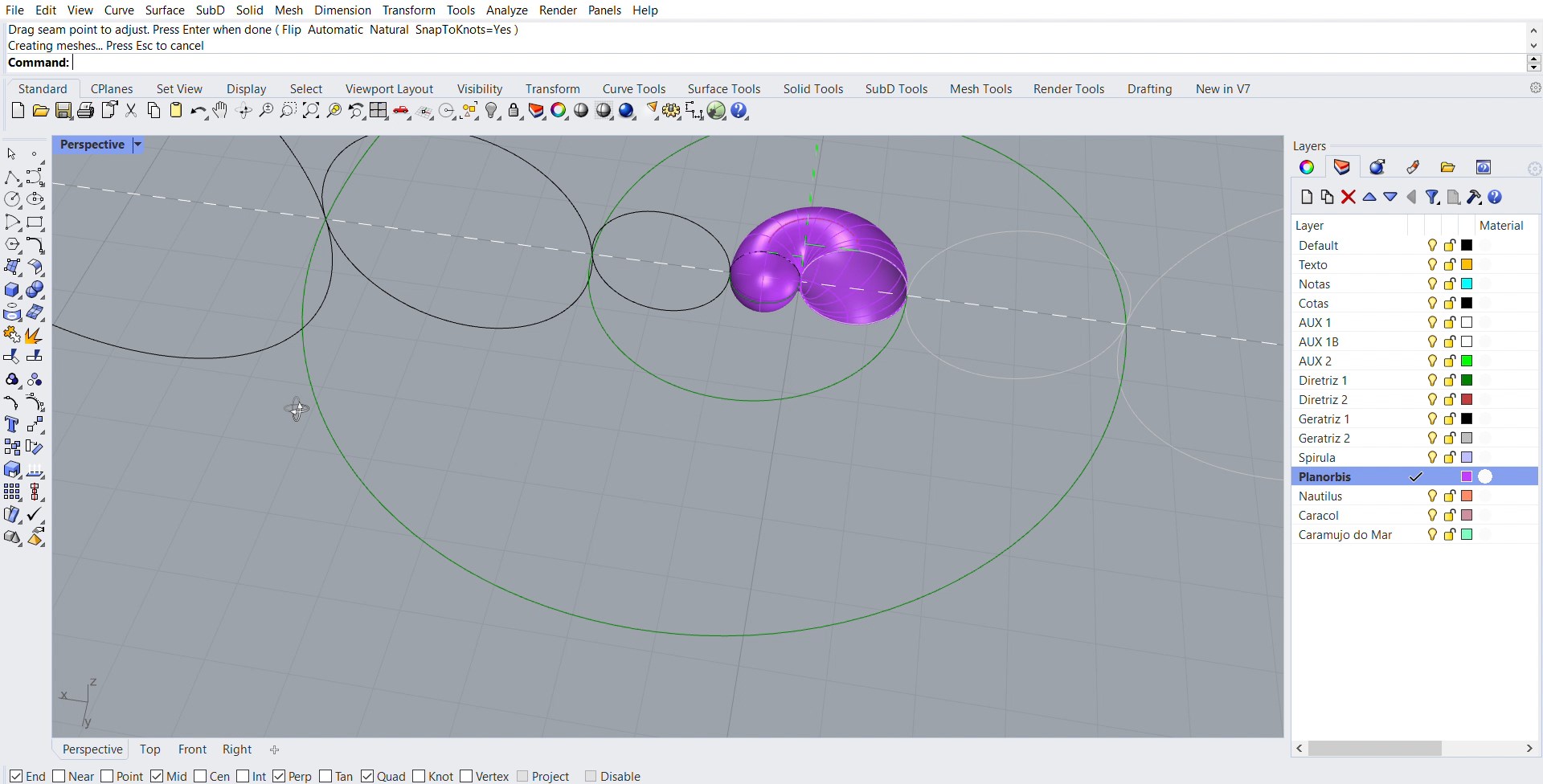

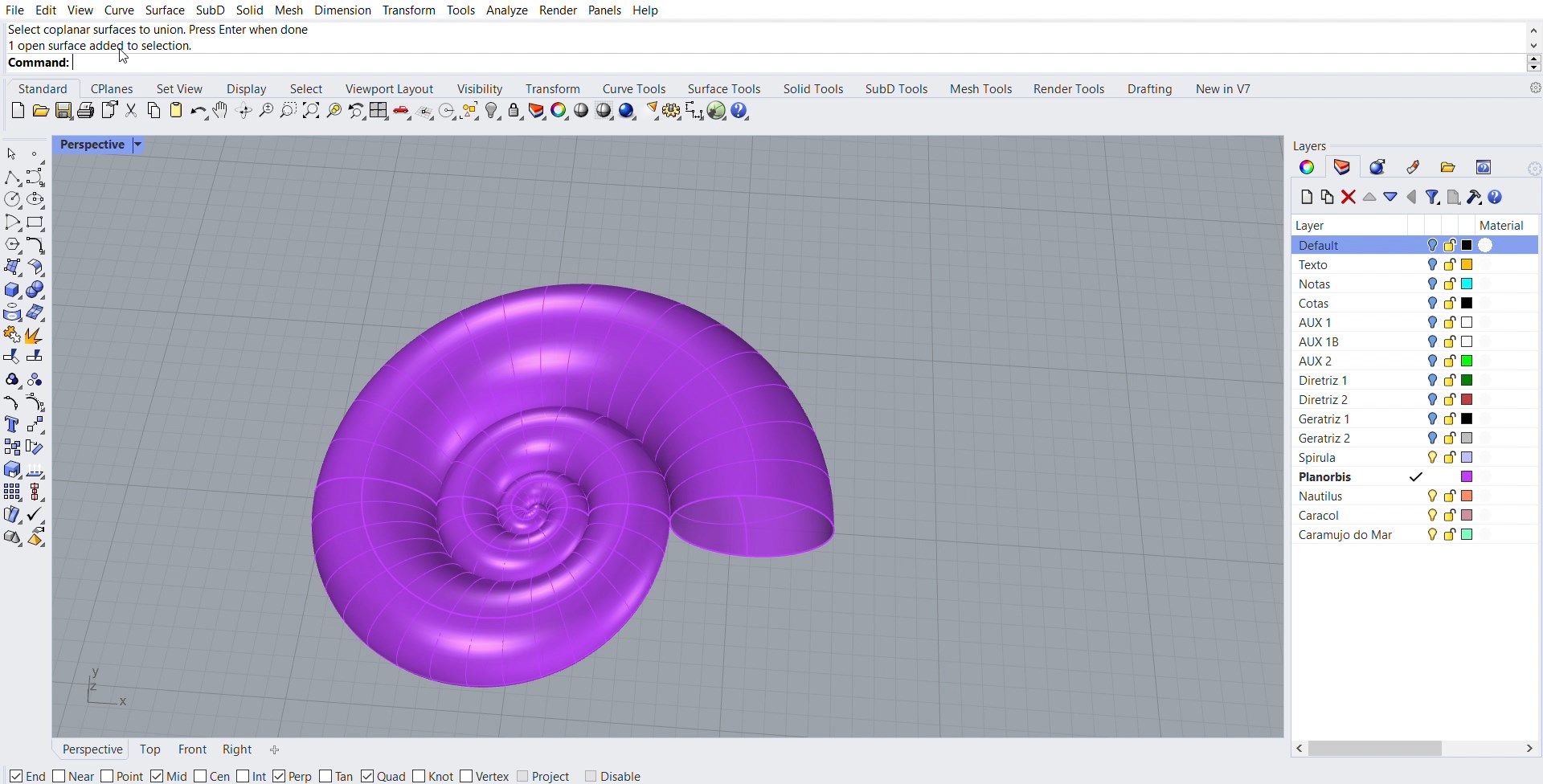

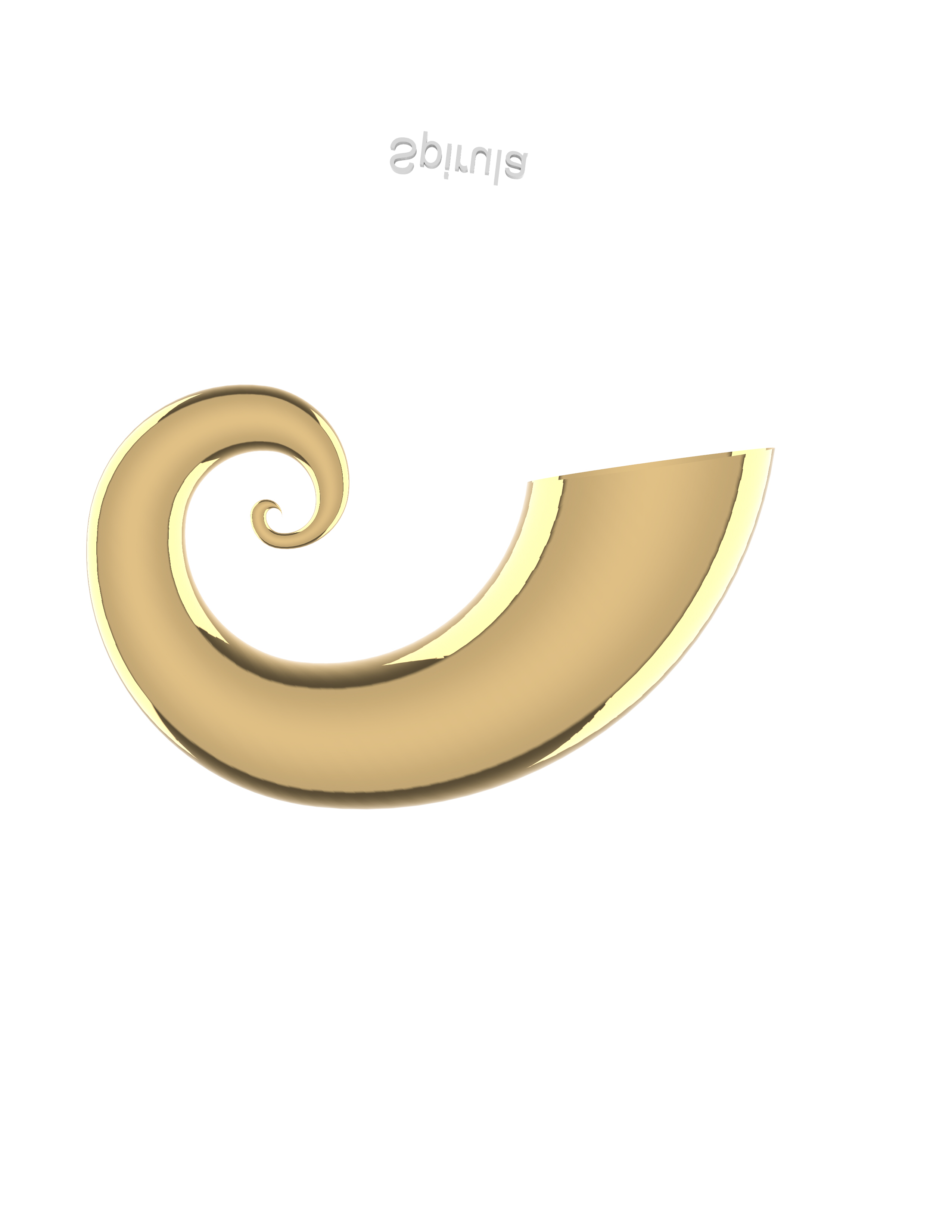

-Na semelhança da Spirula, usamos o Sweep2 para obter a nossa Planorbis.
NAUTILUS
- Para começar a projeção do Nautilus, recorremos à Diretriz 1, Geratriz 1, Geratriz 2 e AUX 1 usados no processo de construção da Planorbis.
-Após copiar a Diretriz 2 para fora, desenhamos uma linha auxiliar (AUX 1) perpendicular à linha vertical, iniciando no quadrante superior da Geratriz 1 (circulo maior).

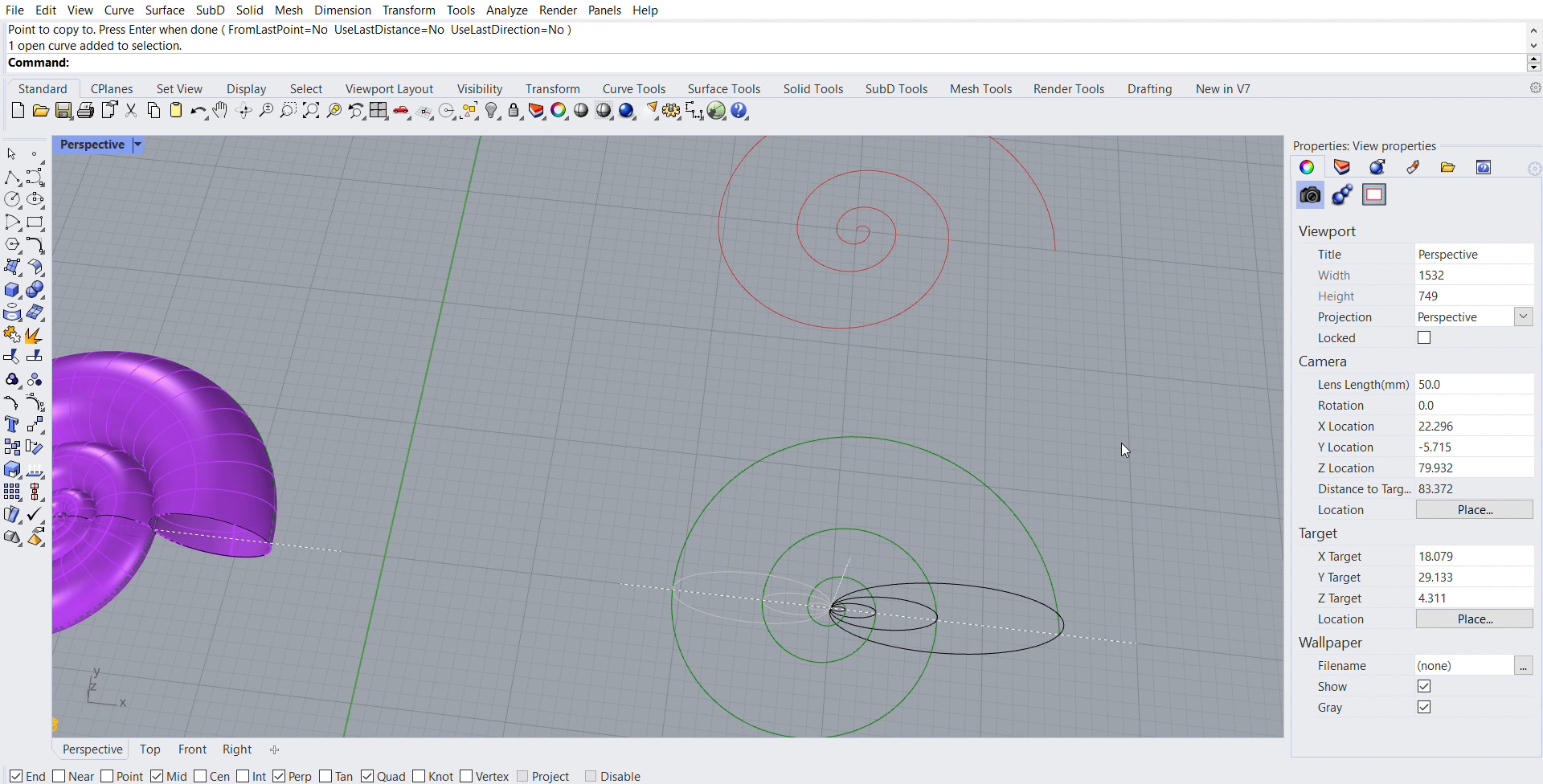

Feito isso, copiamos a Diretriz 2, utilizando como ponto de referência o vértice interior da espiral e o ponto de destino a interseção entre as perpendiculares superiores.

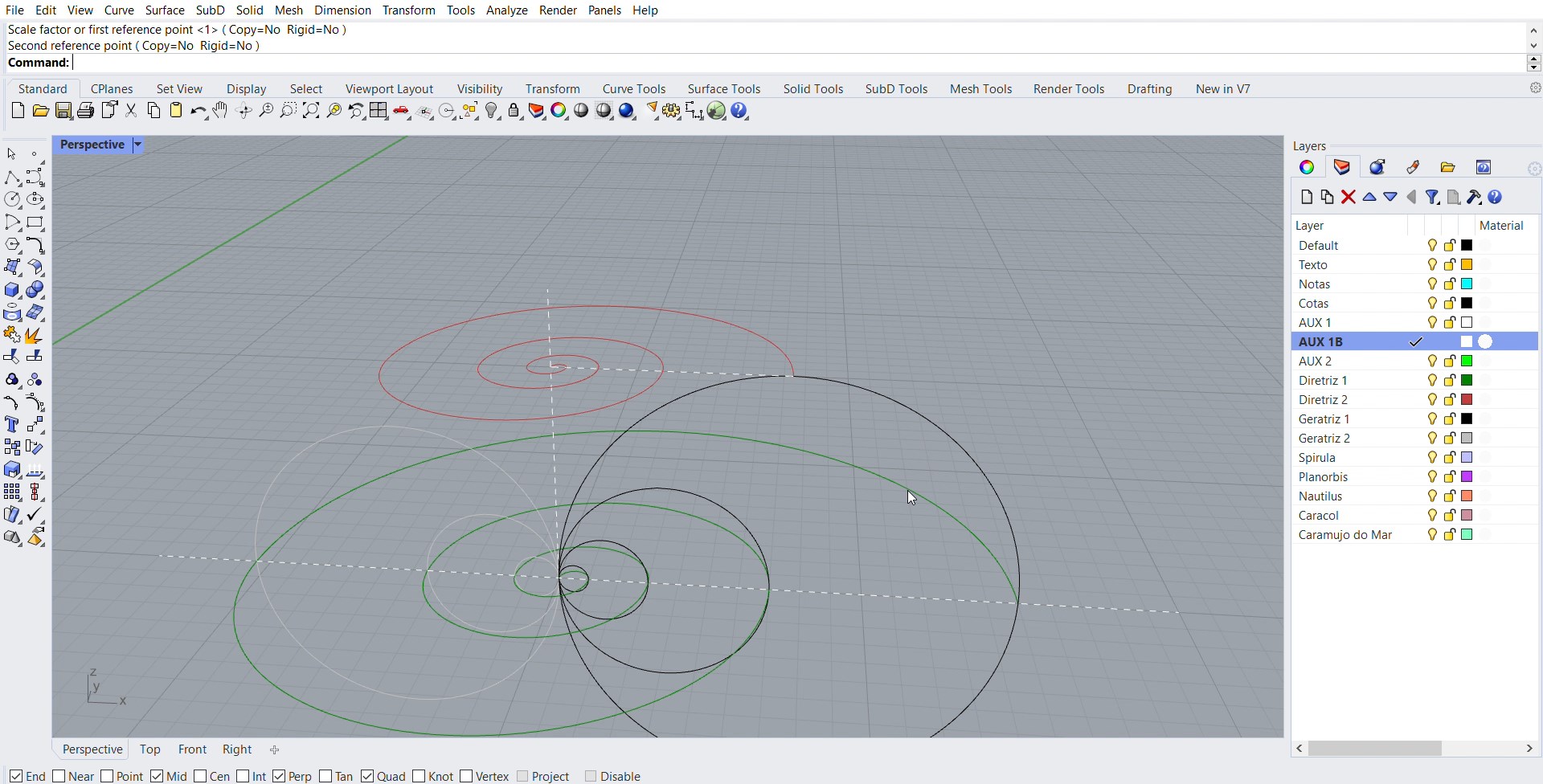

Com o comando Scale escalamos a espiral, usando como referência o ponto inicial o vértice interior da espiral e o ponto final o vértice exterior da mesma, terminando no ponto mais "alto" da geratriz maior, como ilustrado na imagem seguinte.

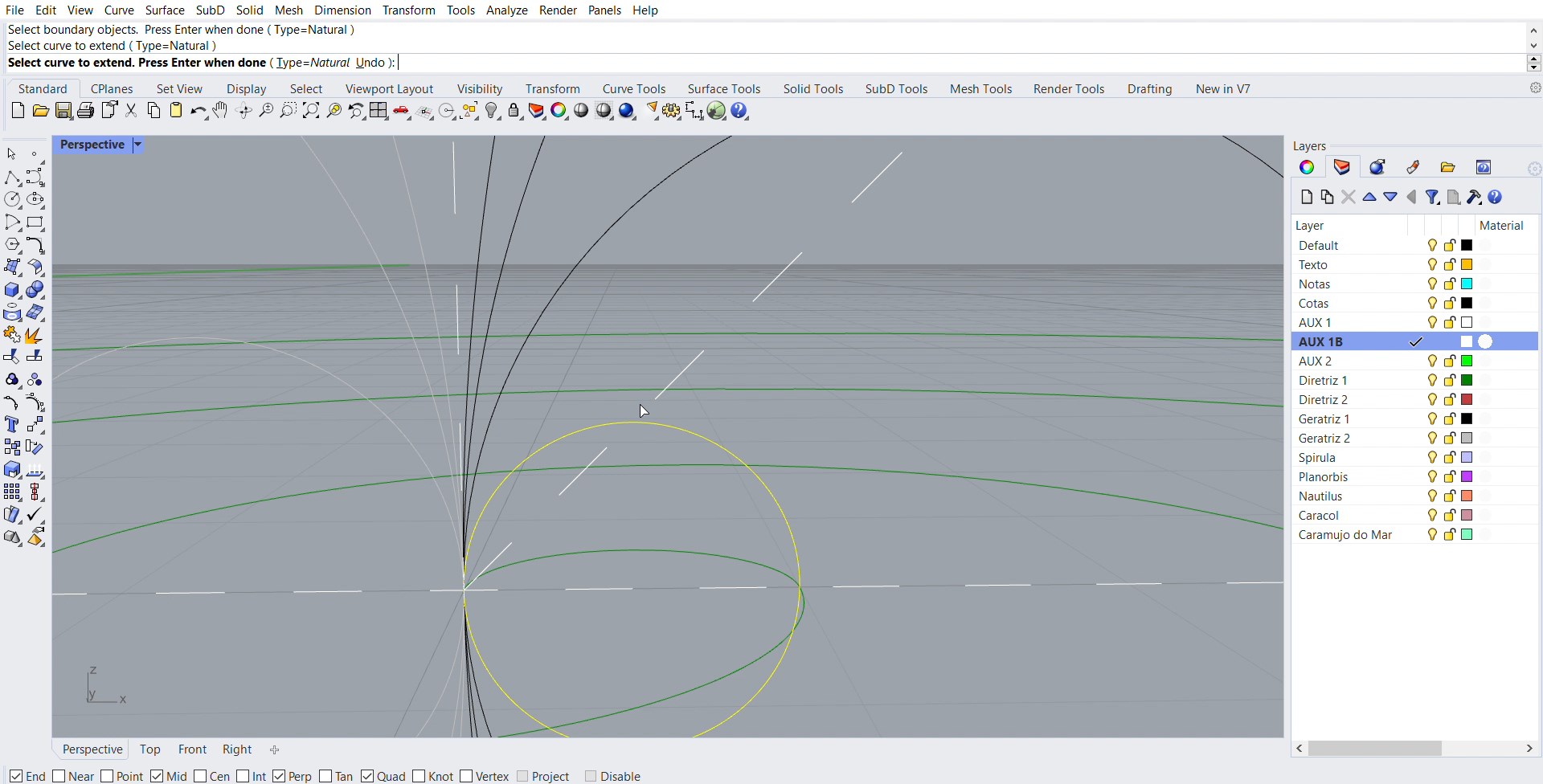

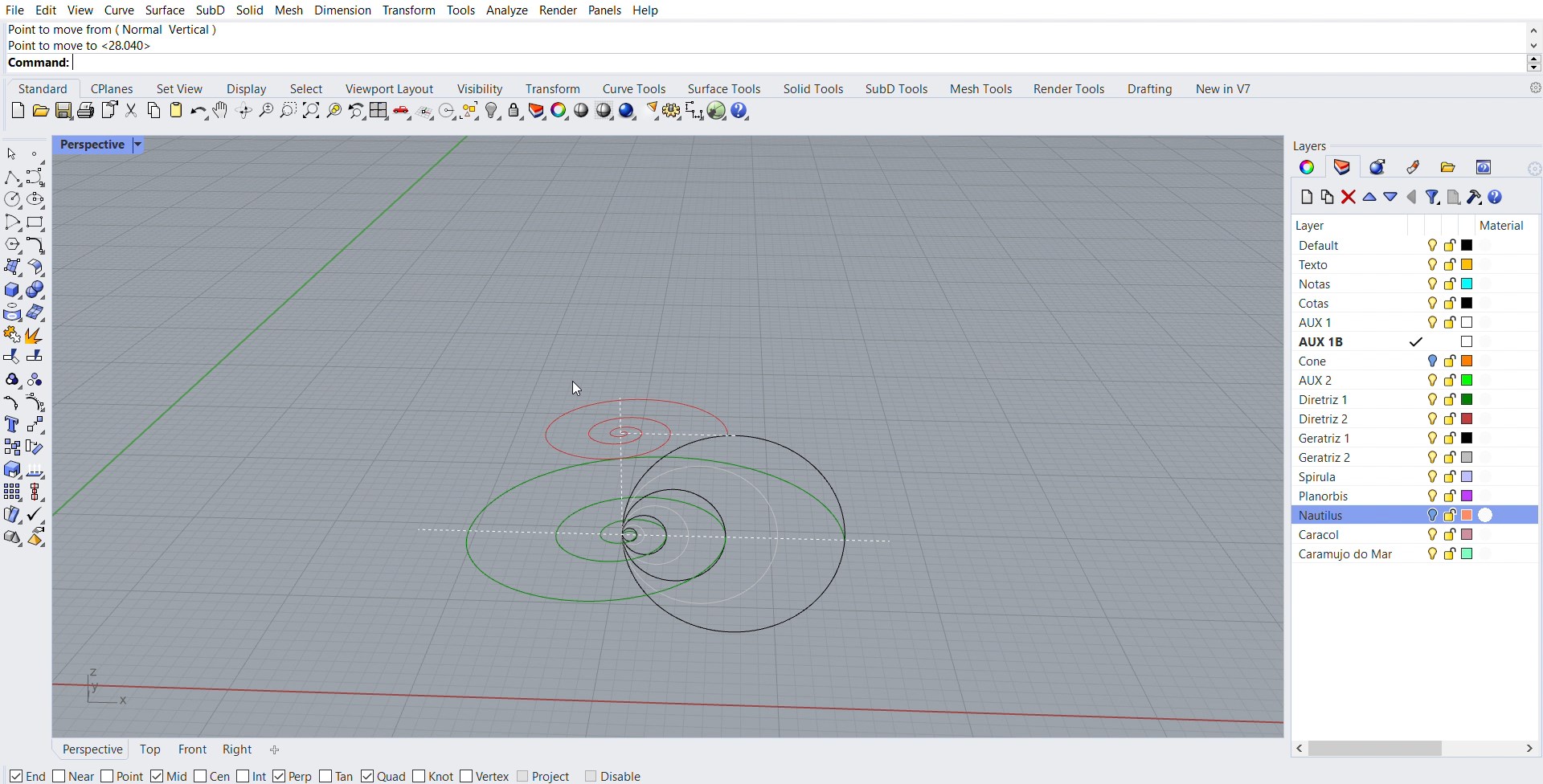

-Na layer AUX 1B, unimos o vértive exterior da Diretriz 2, ao quadrante superior da menor Geratriz 1. Após este feitos, extendemos essa mesma linha, usando o Extend.

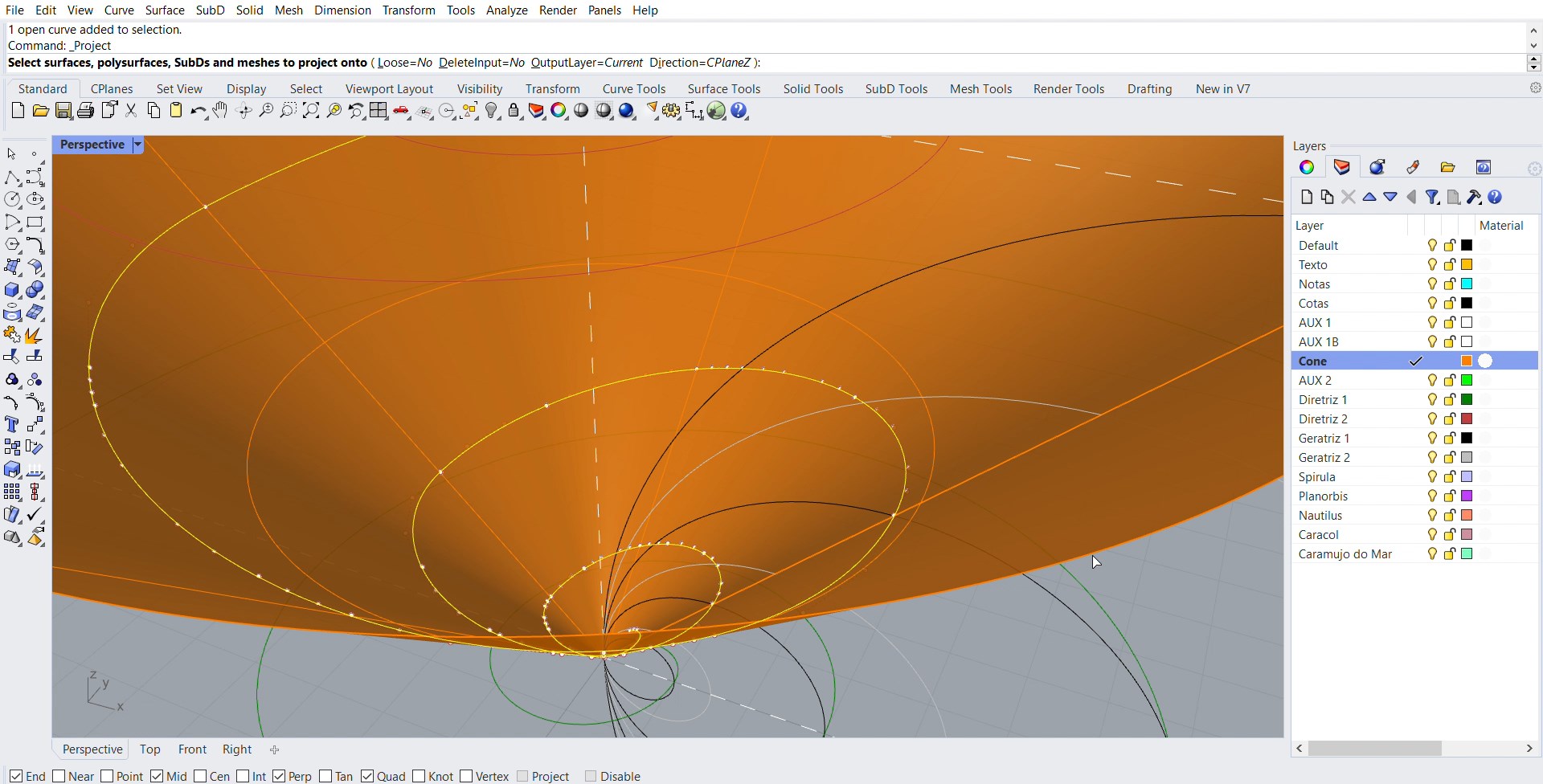

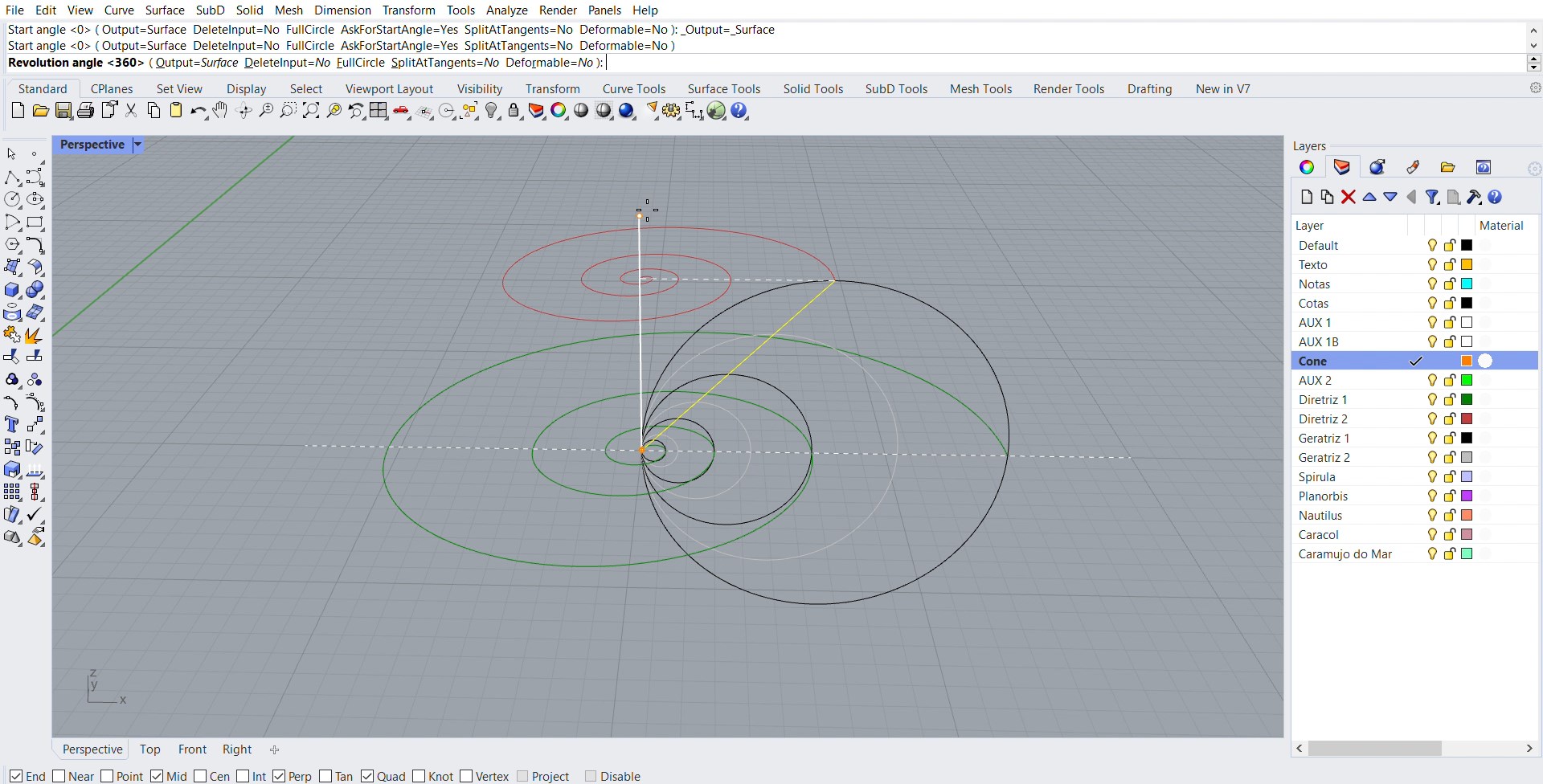

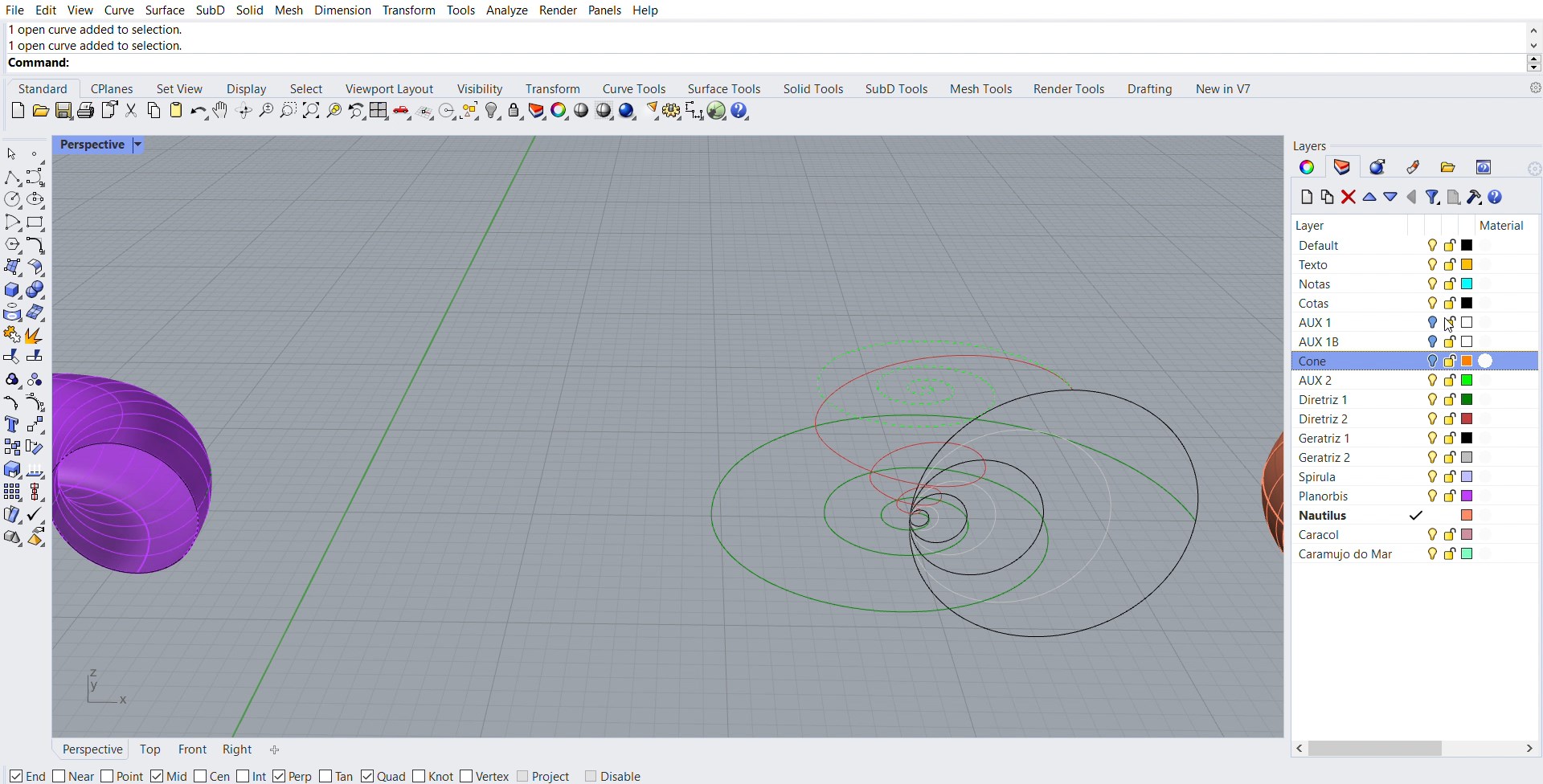

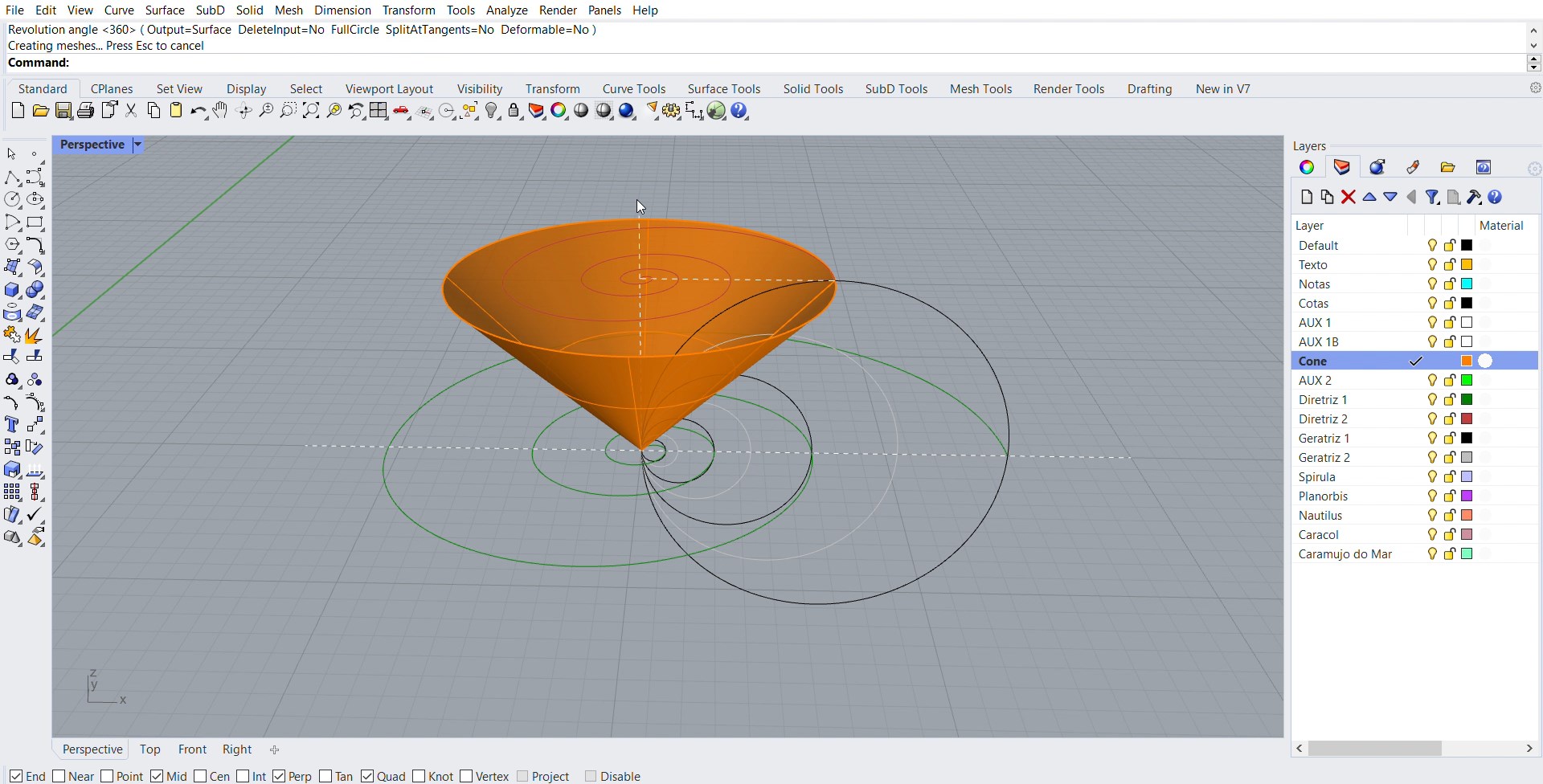

Com o Revolve, depois de rodar as Geratrizes 2 a 180º, na layer Cone, selecionamos a linha auxiliar diagonal (AUX 1B) e, como eixo, a linha AUX 1 vertical, obtendo assim um Cone. Envocando o comando Project, projetamos a Diretriz 2 na face do cone.

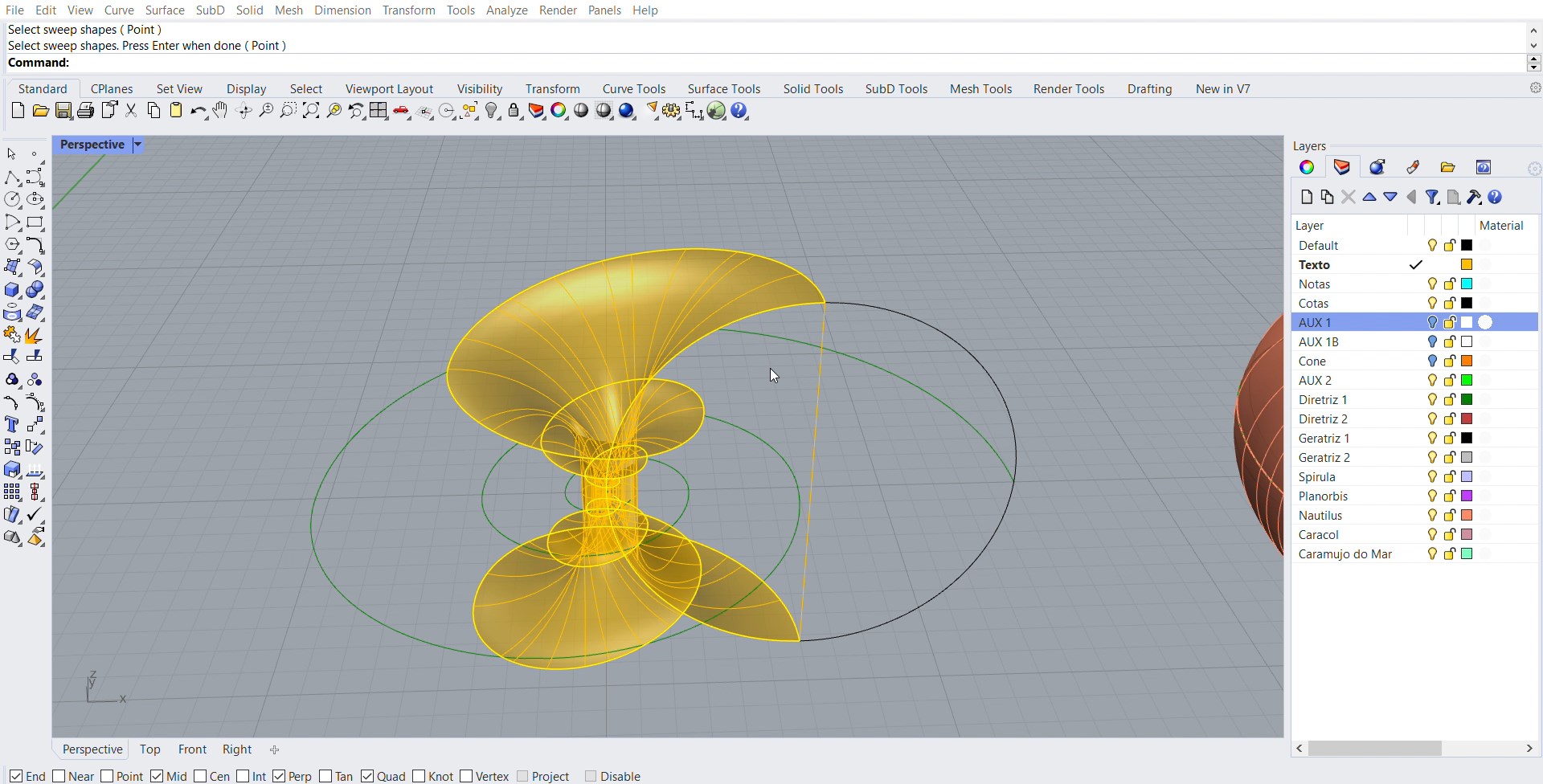

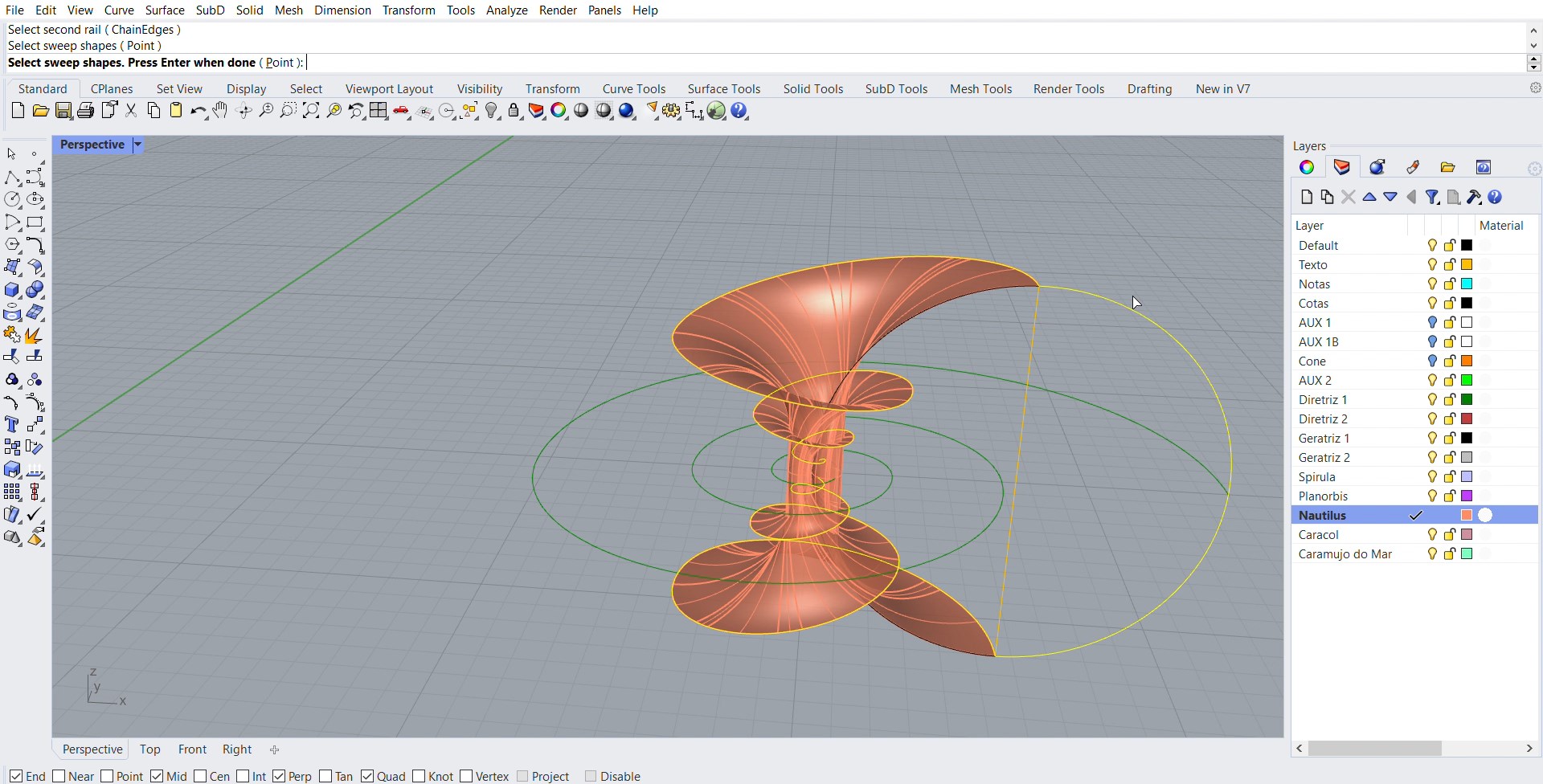

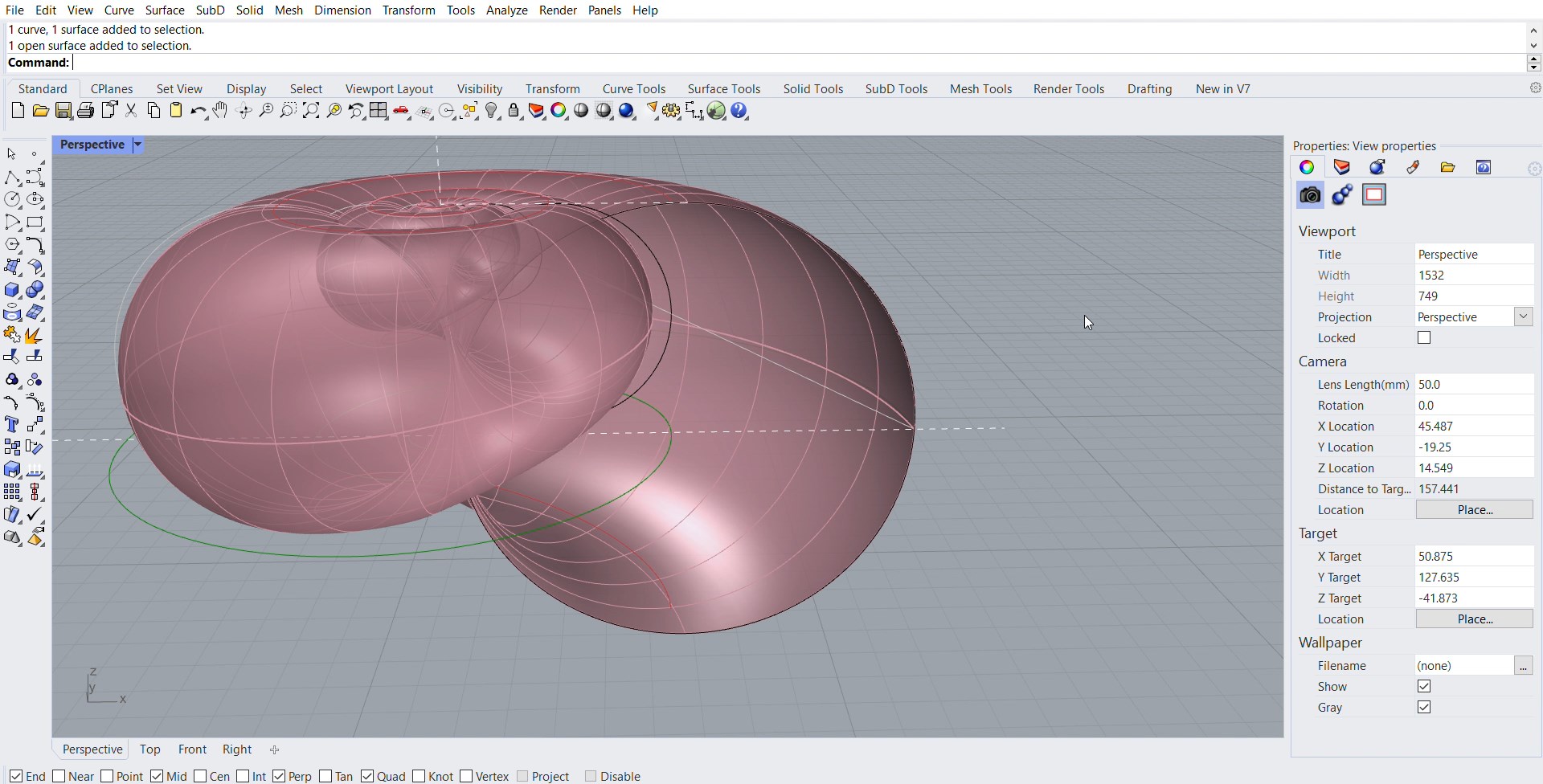

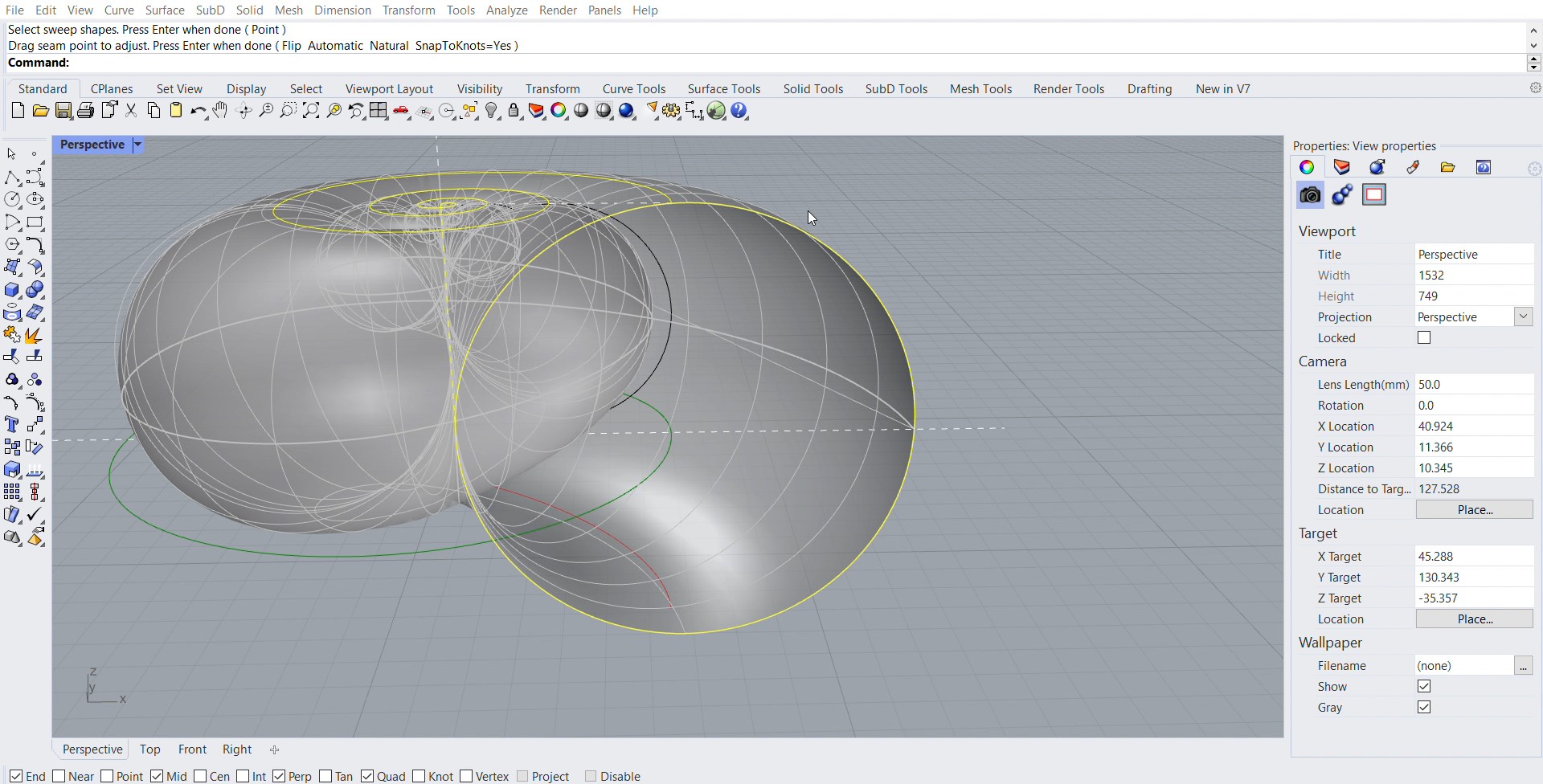

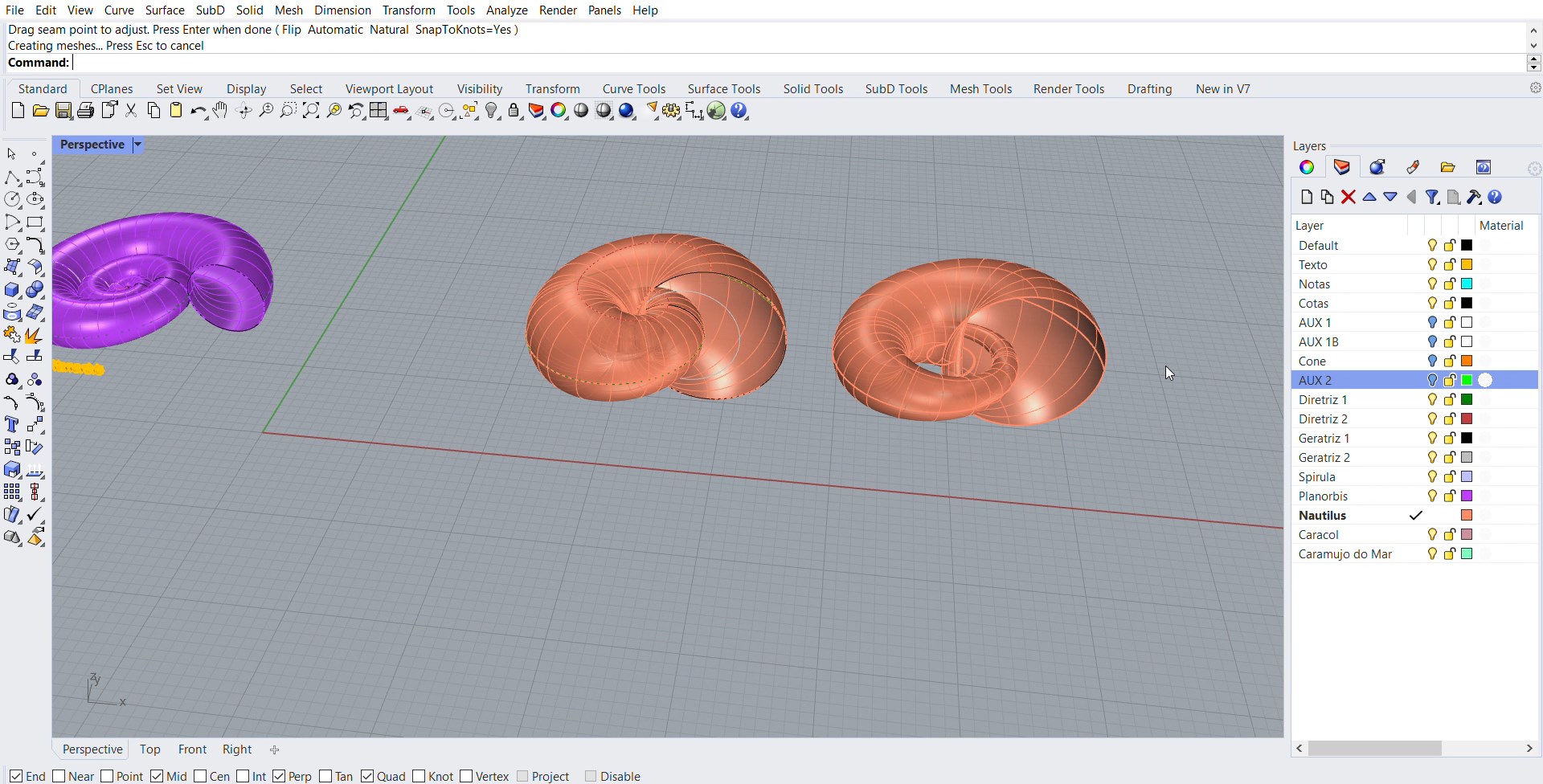

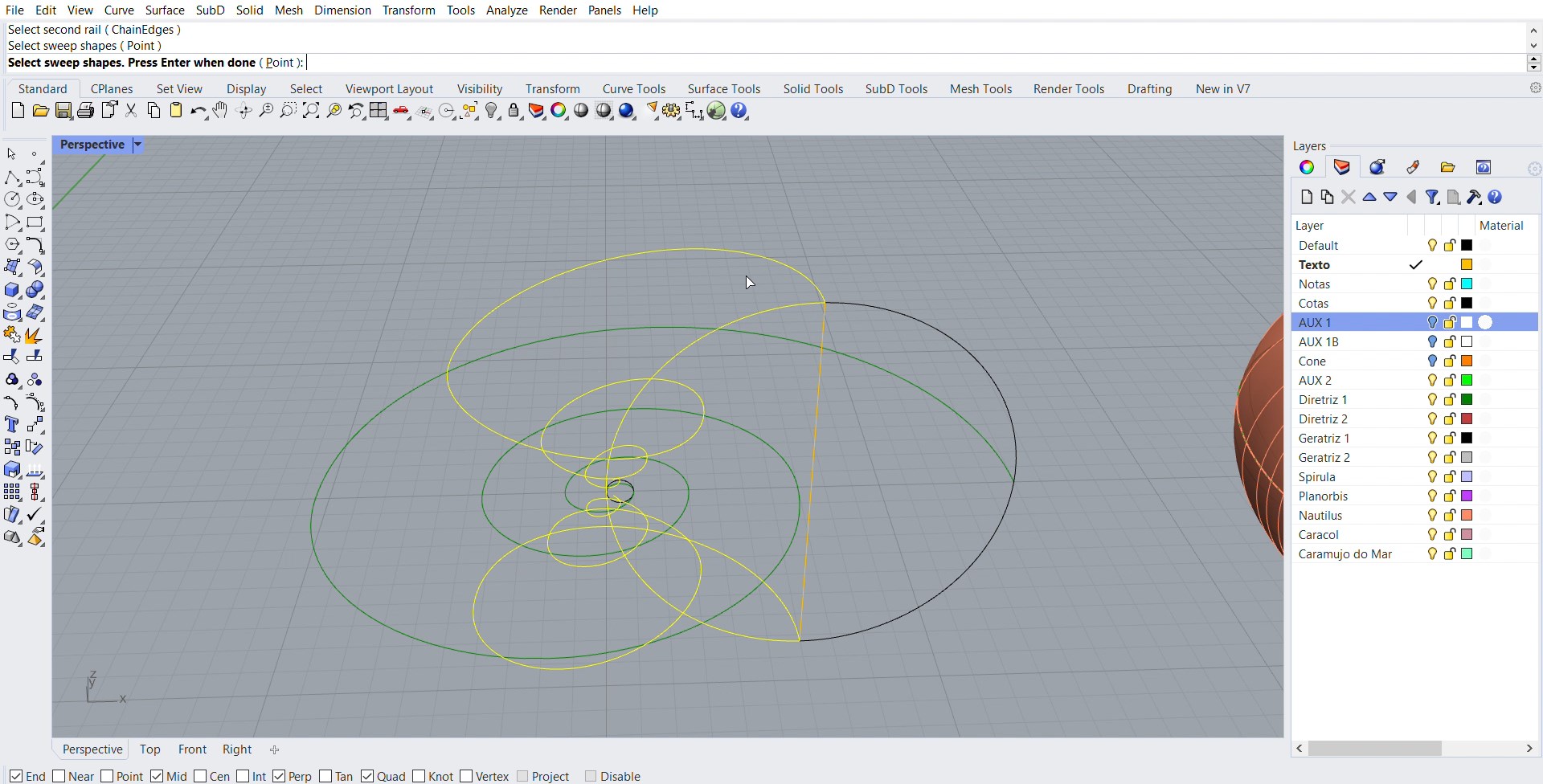

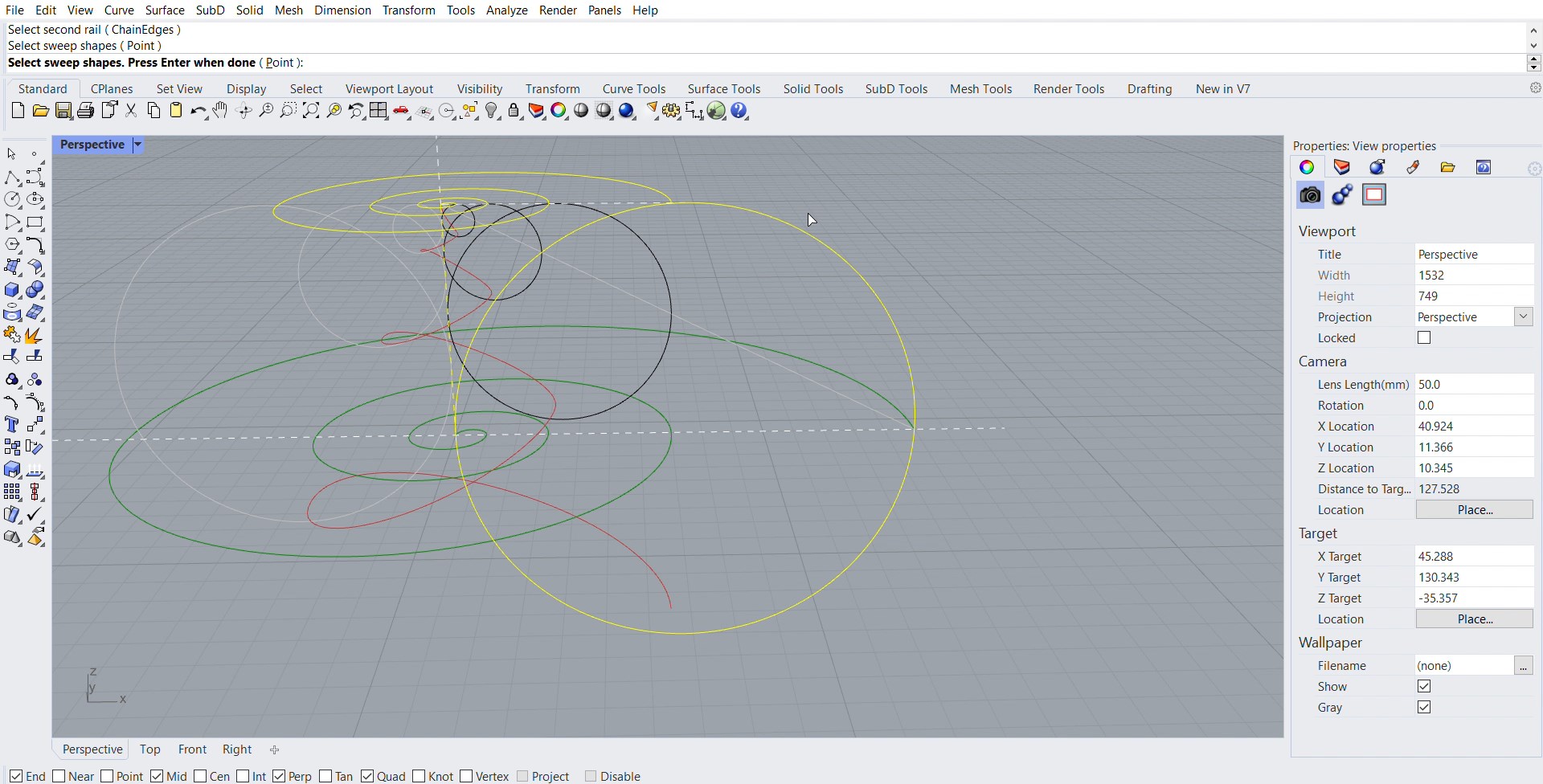

- Estando na layer Nautilus, usamos o Sweep2 e seguimos a seguinte sequência: Diretriz 1-Diretriz 2 >2Point- ponto de interseção entre as primeiras perpendiculares.
- Podemos também obter o nosso Nautilos por outrs caminhos.

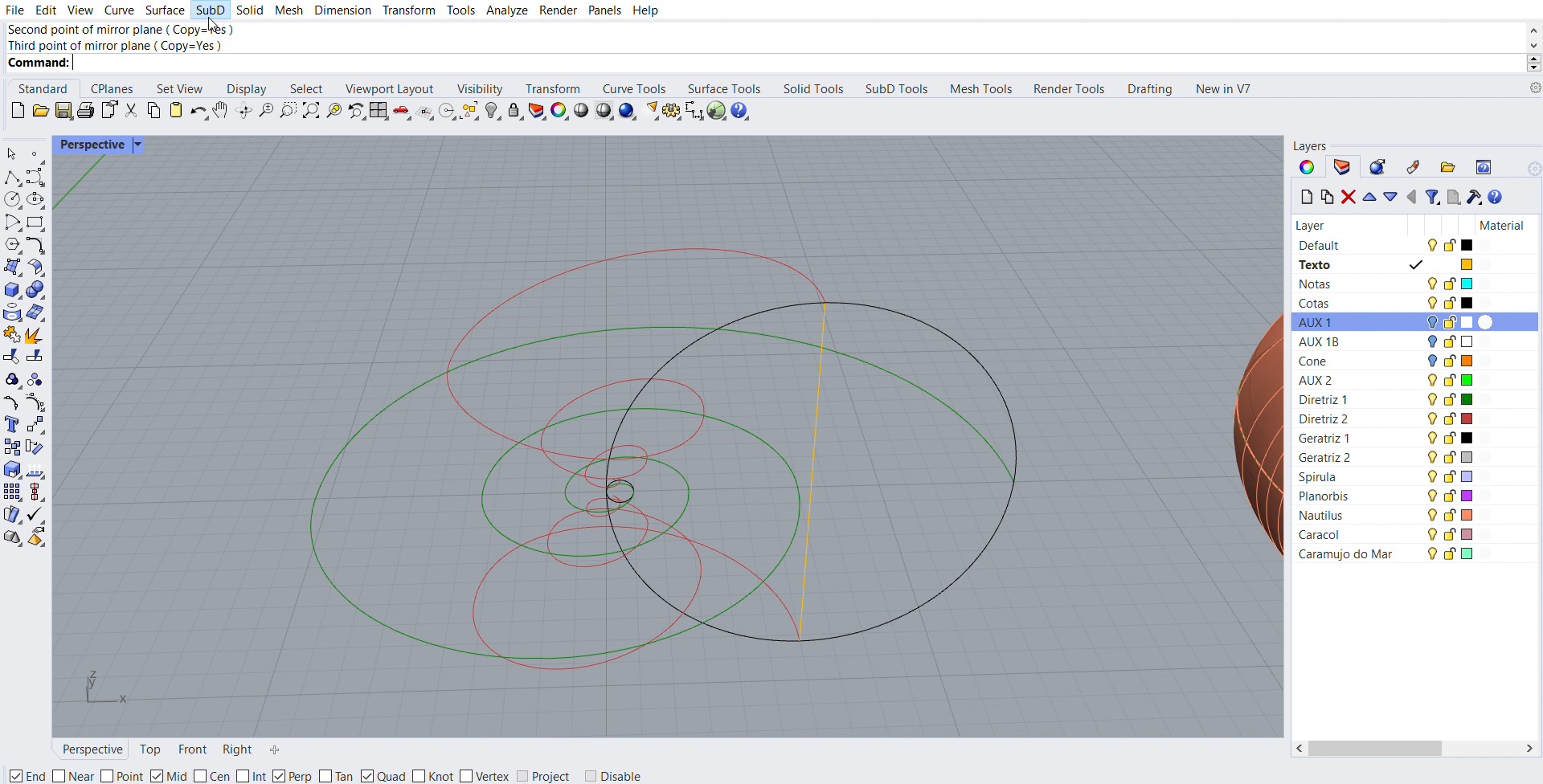

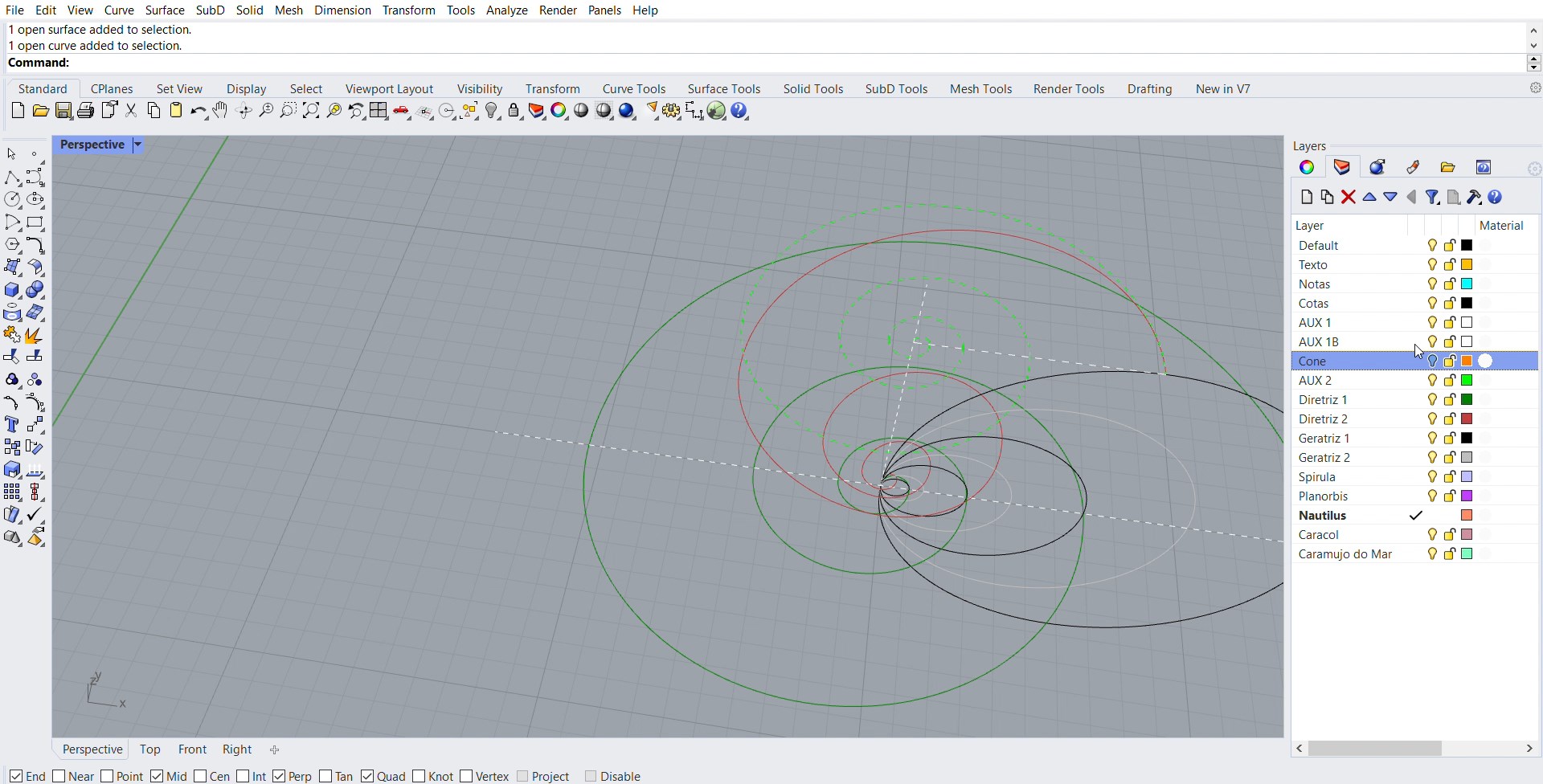

Traçamos uma linha auxiliar para dividir a Geratriz 1 maior e, em seguida, efetuar um mirror da Diretriz 2 unindo-as com Join. Sendo assim, com Sweep2, seguimos esta sequância: Diretriz 2- metade esquerdo da Geratriz 1. A mesma coisa, mas agora com a outra metade da Geratriz 1.

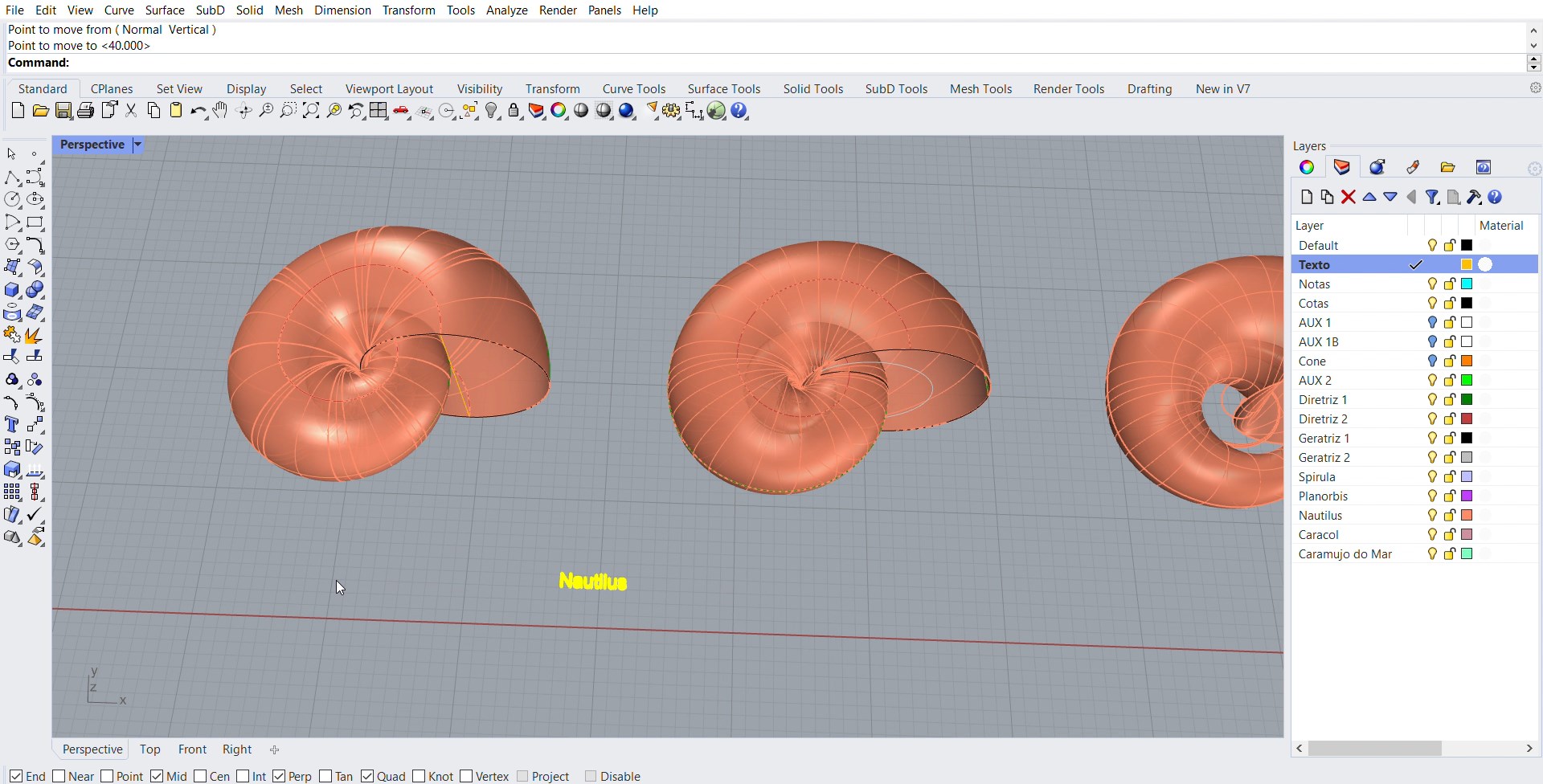

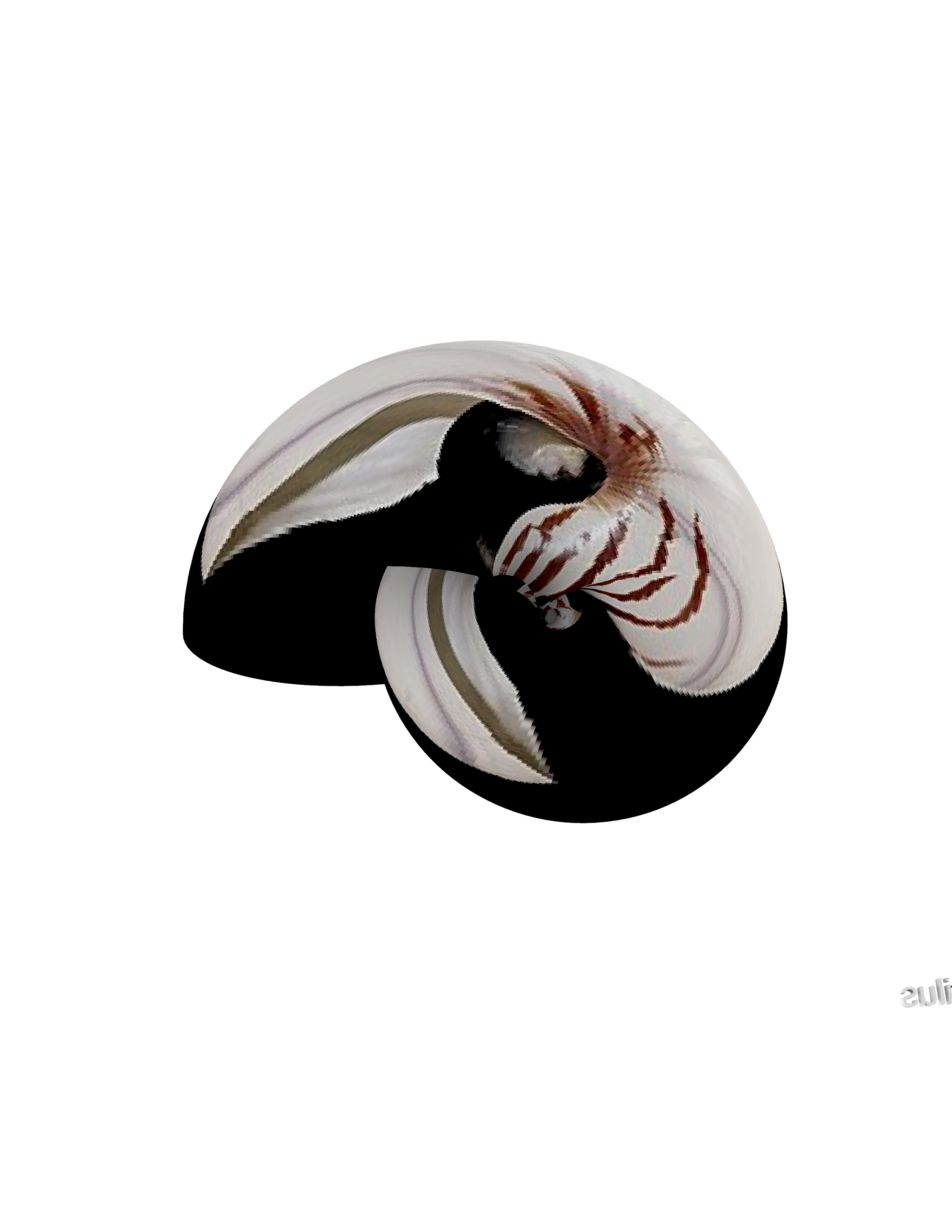

Por fim, na layer Texto, escrever o texto: "Nautilus".

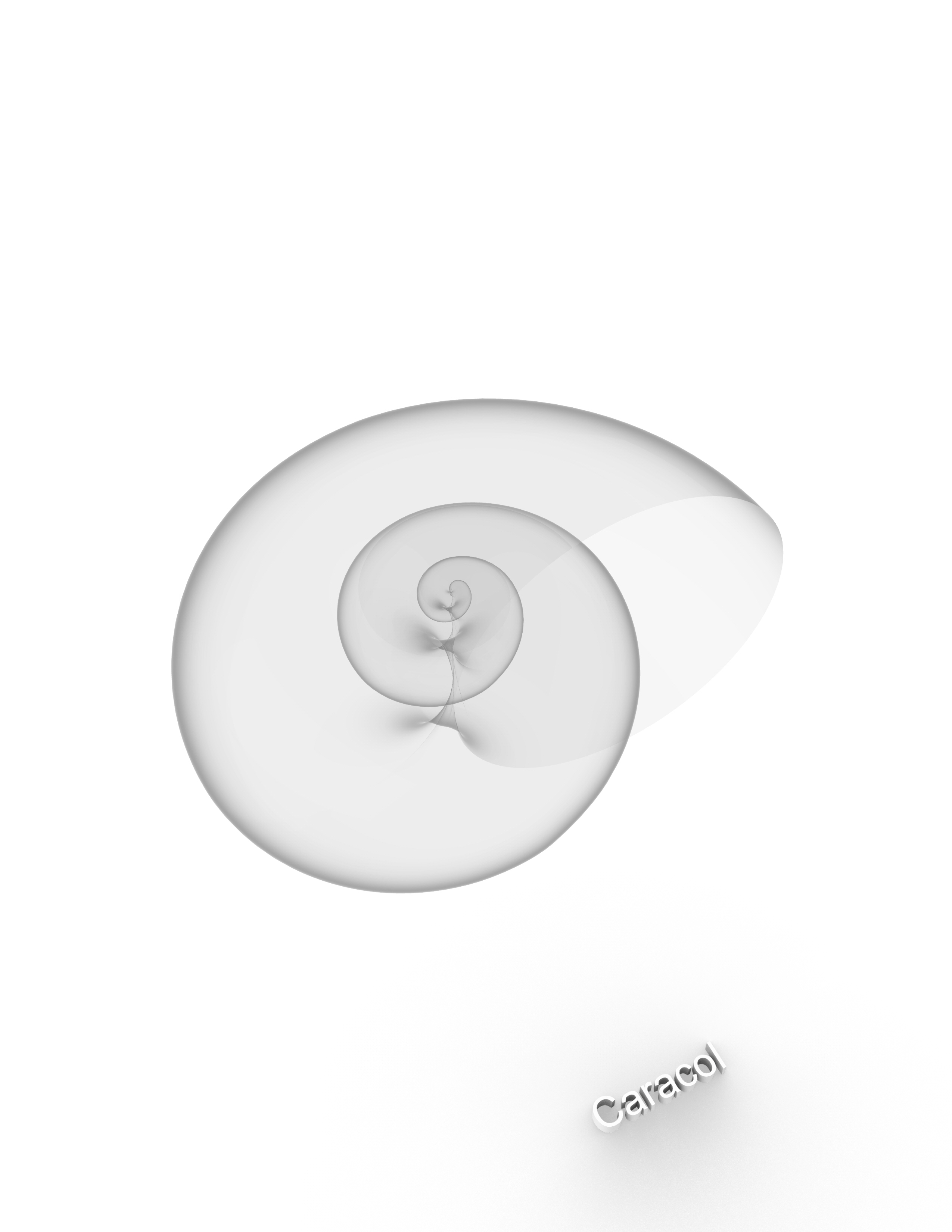

NAUTILUS
- Na sequência do que foi feito anteriormente, copiamos as Geratrizes e as Diretrizes usadas no Nautilus, asssim como as AUX 1.
Em seguida, movemos verticalmente as geratrizes para que intersetem a linha auxiliar horizontal superior.
- Com o rotate voltamos a rodar as Geratrizes 2 a 180º como se encontrava inicialmente no Planorbis.

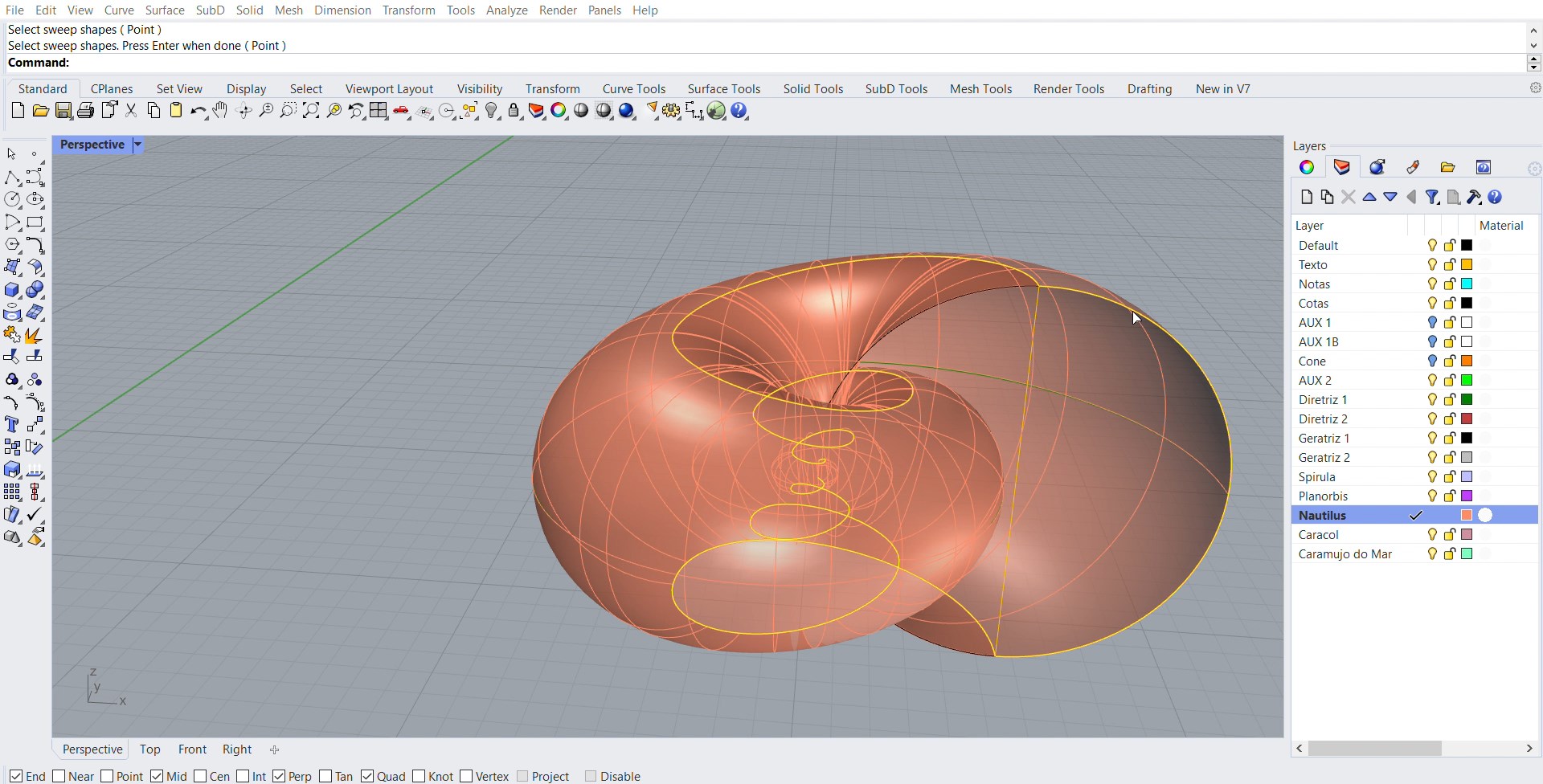

Com o comando Sweep2 fazemos o seguinte processo: Geratriz 1 - Diretriz 2. Nunca esquecer de ter tudo na layer correspondente.
_Alguns processos executados durante a construção da concha foram desnecessários_
