Exercícios - RAMPA, SUPERFÍCIES COM BASE DE GERATRIZES E MALHAS
RAMPA - Comandos:
-BOX (0,0,0 ; 10,10,10) Desenhar cubo;
-HELIX (5,5,0) ponto de arranque, raio de 5, enter 5, enter t10, altura 10;
-ROTATE, seleccionar a helix, r de referência e ponto médio;
-UCS x 90;
-CIRCLE, centro no ponto anterior e r3;
-EXTRUDE, seleccinar círculo, enter, p, seleccionar heliz;
-SUBTRACT, primeiro seleccionar o cubo e depois a helix;
-UCS WORLD;
-CYL, (c5.5; r4.5; a20);
-SUBTRACT, primeiro o cubo depois o cilindro;
Processo:
Fig.1Modelação de um Dado regular.
SUPERFÍCIES COM BASE DE GERATRIZES E MALHAS - Comandos:

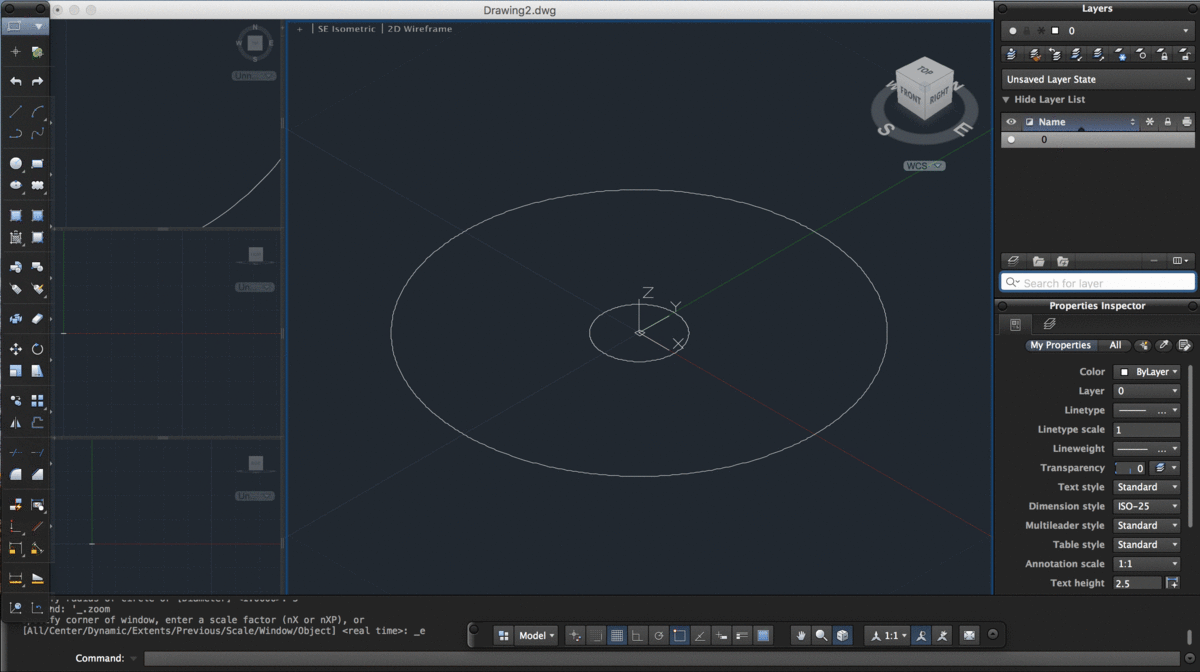

-CIRCLE (0,0,0; r1);
-CIRCLE (0,0,0; r5);
-LINE, "nea" ponto círculo e a outra ponta é a tangente ao círculo mais pequeno;
-LINE, mesmo ponto da outra linha e novamente tangente;
-EXTEND, as duas linhas;
-LINE, ponto de interseção das duas linhas anteriores .xy enter ponto final da geratriz e o z10 ;
- Repetir o processo para a outra geratriz;
-LINE (0,0) @ e depois a altura de uma das linhas anteriores;
-COPY;
-ARRAYCLASSIC, selecionar uma geratriz depois o ponto central e 180 vezes.Fazer o mesmo para a outra geratriz;
-SURFTABE, 1, 2, 17;
-REVSURF, geratriz e eixo;
-CONVTOSURFACE, seleccionar a superfície;
-BOX, (@10,10,10);
-LOFT;
-LINE;
-EXTRUDE a10;
-INTERSECT;
-PL .xy seleccionar o ponto inicial e depois o z5.5, de seguida selecionar todos os vértices;
-EXPLODE;
-LOFT, linhas opostas;
-INTERSECT, seleccionas as duas superfícies ;
Processo:
Fig.2Modelação de algumas superfícies derivadas de duas geratrizes e de malhas.
Quadro Malevich:
Fig.3Exemplo do exercício proposto para entrega na aula seguinte.
